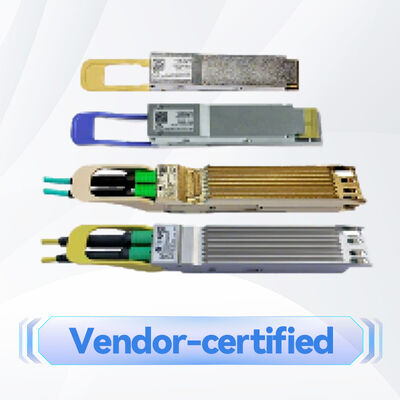

800G OSFP SR8 جهاز استقبال للاتصالات الكمية-2 والطيف-4 MMA4Z00-NS 50m
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | جهاز الإرسال والاستقبال البصري Mellanox MMA4Z00-NS |
| وثيقة: | MMA4Z00-NS.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديدة ومبتكرة | التوفر: | مخزون |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند وإيثرنت | السرعة القصوى: | 800 جيجابايت/ثانية |
| طول: | 50 م | نطاق درجة الحرارة: | 0 درجة مئوية إلى +70 درجة مئوية |
| إبراز: | جهاز إرسال واستقبال Osfp Sr8 بوزن 800 جرام,جهاز استقبال الكم Nvidia Quantum-2,ناقل OSFP مع وصول 50m |
||
منتوج وصف
إنفيديا MMA4Z00-NS 800G OSFP Twin-Port SR8 جهاز استقبال متعدد الأوضاع
2 × 400 جيجابايت / ثانية 8-قناة 100G-PAM4 وحدة البصرية للكم-2 & الطيف-4 المفتاحات
لمحة عامة عن المنتج
الـNVIDIA MMA4Z00-NSهو جهاز استقبال موازي متعدد الأوضاع 800Gb / s Twin-port OSFP SR8 الذي يدمج محركين مستقلين لجهاز استقبال 400Gb / s في عامل شكل OSFP واحد.يستخدم اثنين من 4 قنوات MPO-12 / APC الموصلات البصرية، كل منها يدعم 400 جيجابايت في الثانية عبر تعديل 100 جيجابايت PAM4. هذا التصميم المبتكر يمكّن 64 منفذًا من 400 جيجابايت في الثانية في مفتاح كوانتوم 2 ذي 32 قفصًا ، مما يوفر كثافة التبديل غير المسبوقة.البرمجيات الثابتة للمستقبلات تدعم تلقائيًا بروتوكولات InfiniBand NDR و 400GbE على أساس مفتاح المضيفمتوفرة في الاختلافات ذات القمم (المفاتيح المبردة بالهواء) والسطحية (DGX H100 / المبردة بالسائل).
الخصائص الرئيسية
- معدل البيانات:800 جيجابايت / ثانية (2 × 400 جيجابايت / ثانية) - 8 × 100G-PAM4 خطوط
- دعم البروتوكول:InfiniBand NDR، 400GbE (الاكتشاف التلقائي)
- واجهة بصرية:اثنان من مكونات MPO-12/APC (4-ch لكل منهما)
- طول الموجة:850nm VCSEL
- النطاق:50م OM4 / 30م OM3
- استهلاك الطاقة:17W أقصى (15W نموذجية) / 2W نوم منخفضة الطاقة
- قابلة للتوصيل بالماء الساخنعامل شكل OSFP ، متوافق مع OSFP MSA
- الإدارة:متوافقة مع CMIS 4.0 ، واجهة I2C
- التشخيص الرقميDDM لدرجة الحرارة، والجهد، والتحيز، و Tx/Rx الطاقة
- الامتثال:RoHS، درجة 1M من سلامة الليزر
التكنولوجيا والتصميم
يعد MMA4Z00-NS ابتكارًا رئيسيًا في NVIDIA يمكّن محركين مستقلين لـ 400G في قشرة OSFP واحدة.ويتم تحقيق ذلك من خلال ترتيب الاتصال الرأسي الممتلك براءة الاختراع الذي يستوعب اثنين من الاتصالات الضوئية MPO-12 / APC في عامل شكل OSFP. يدعم كل محرك 4 خطوط من تعديل 100G-PAM4 باستخدام تقنية VCSEL 850nm. يوفر الاختلاف ذو الزعانف العلوية تبريدًا محسنًا للمفاتيح المبردة بالهواء ،بينما تم تصميم الاختلاف المسطح للأنظمة DGX H100 Cedar-7 والبيئات المبردة بالسائل. يدعم جهاز الاستقبال المتكيف مع تساوي Tx ، ووسعة الخروج Rx القابلة للبرمجة ، والتشخيص الرقمي الشامل مع مولد / فحص PRBS وأوضاع الحلقة.
النشرات النموذجية
- التبديل إلى التبديل (800G):ربط مفتاحين كوانتوم-2 أو سبكتروم-4 بسرعة 800 جيجابايت/ثانية باستخدام كابلين ألياف MFP7E10 مستقيمين.
- أجهزة تحويل إلى أجهزة تحويل 400G:توصيل إلى اثنين من محولات ConnectX‐7/OSFP أو BlueField‐3/QSPP112 عند 400G باستخدام كابلات مستقيمة لكل منها.

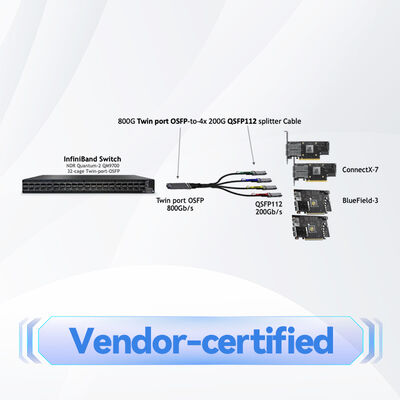

- أجهزة تحويل إلى أربعة أجهزة 200G:استخدم كابلات MFP7E20 1: 2 لربط أربعة محولات 200G ، مع تخفيض الطاقة التلقائي في جهاز الاستقبال 400G.
- دمج DGX H100:يربط الاختلاف المسطح أنظمة Cedar‐7 GPU بمفاتيح Quantum‐2 أو Spectrum‐4.
- التبديل إلى التبديل (2 × 400G):توجيه اثنين من الألياف إلى مفاتيح مختلفة لربط مزدوج 400G.
التوافق
مفاتيح:NVIDIA Quantum‐2 (InfiniBand NDR) ، Spectrum‐4 (Ethernet 400G) - كلاهما يتطلب قذائف OSFP ذات الأجنحة العليا للعمل بتبريد الهواء.
محولات / DPUs:ConnectX‐7/OSFP، ConnectX‐7/QSFP112، BlueField‐3/QSFP112. لا تستخدم أجهزة استقبال OSFP ذات منفذ واحد (MMA4Z00‐NS400) في المفاتيح.
كابلات الألياف الموصى بها:MFP7E10 (مباشرة ، 4-ch إلى 4-ch) و MFP7E20 (1: 2 splitter ، 4-ch إلى 2 × 2-ch) - كلاهما نوع B متقاطع مع MPO-12 / APC.
القاعدة الحاسمة:يجب أن تكون كل من الألياف في جهاز إرسال ومستقبل مزدوج الموانئ من نفس النوع (كلاهما مستقيم أو كلاهما منقسم) - لا يمكن خلطهما.
البروتوكول:يكتشف تلقائيًا InfiniBand NDR أو 400GbE بناءً على بروتوكول التبديل.
المواصفات
| المعلم | القيمة |
|---|---|
| نوع المنتج | 800G ناقل OSFP SR8 متعدد الوسائط |
| عامل الشكل | OSFP (المتغيرات ذات القمة المطاطية أو المسطحة) |
| معدل البيانات | 800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 |
| أجهزة الاتصال البصرية | اثنان من MPO-12/APC (كل منهما 4 قنوات) |
| الألياف النشطة لكل ميناء | 8 (4 TX + 4 RX) لكل رابط MPO |
| طول الموجة | 850nm VCSEL |
| النطاق (OM4) | ما يصل إلى 50 متر (مع 2 لوحات تثبيت) |
| النطاق (OM3) | ما يصل إلى 30 متراً (مع 2 لوحات تثبيت) |
| فولتاج التغذية | 3.3 فولت (3.135 فولت - 3.465 فولت) |
| القوة القصوى (فعالة) | 17W أقصى (15W نموذجية) |
| وضع طاقة منخفضة | 2W أقصى |
| درجة حرارة الحجرة | 0 °C إلى 70 °C |
| درجة حرارة التخزين | -40 °C إلى 85 °C |
| واجهة الإدارة | I2C (متوافق مع CMIS 4.0) |
| التشخيص الرقمي | درجة الحرارة، Vcc، التحيز، Tx/Rx القوة لكل مسار |
| أمان الليزر | الفئة 1M (IEC 60825-1 ، CDRH 21 CFR 1040) |
| رقم الطراز | MMA4Z00-NS |
النسخة ذات القمة المطاطية هي لتحويلات Quantum-2 / Spectrum-4 المبردة بالهواء. النسخة ذات القمة المسطحة (MMA4Z00-NS-FLT) هي لنظم DGX H100 Cedar-7 والمبردة بالسائل.
دليل الاختيار
| رقم الطلب | الوصف | عامل الشكل | أعلى |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8، 2 × 400G، متعدد الأوضاع، MPO‐12/APC، 850nm، 50m | OSFP | مقطوعة |
| MMA4Z00-NS-FLT | 800G OSFP SR8، 2 × 400G، متعدد الأوضاع، MPO‐12/APC، 850nm، 50m | OSFP | مسطحة |
| MMA4Z00-NS400 | 400G OSFP SR4 ، منفذ واحد (لمتكيفات ConnectX-7 / OSFP) | OSFP | مسطحة |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (لـ ConnectX‐7 / QSFP112 و BlueField‐3) | QSFP112 | ... |
مطلوب MMA4Z00-NS (المزدوج) للمفتاحات المبردة بالهواء Quantum-2 و Spectrum-4. النسخة المسطحة هي DGX H100 والأنظمة المبردة بالسائل.
المزايا
- كثافة لا مثيل لها:64 منفذًا من 400 جيجابايت / ثانية في مفتاح كوانتوم 2 32 قفصًا - كثافة 2 × مقارنة بالتصاميم التقليدية.
- توزيع مرن:يدعم التبديل إلى التبديل (800G) ، التبديل إلى المحول (2 × 400G) ، وتحويل إلى 4 محولات (4 × 200G) مع كابلات الفصل.
- لا أعرف البروتوكوليكتشف تلقائيًا InfiniBand أو Ethernet ، مما يسهل المخزون والخدمات اللوجستية.
- كفاءة الطاقة:وضع النوم منخفضة الطاقة 2W وتقليل الطاقة 200G التلقائي على جانب جهاز الاستقبال.
- كابلات متعددة الاستخدامات:يدعم الكابلات المستقيمة أو الكابلات المجزعة مع خيارات الطول المستقلة (يجب أن تكون كليهما من نفس النوع).
- الموثوقية المثبتةيضمن تأكيد نظام NVIDIA من نهاية إلى نهاية أداءً مثاليًا.
الخدمة والدعم
بصفتها شريكًا معتمدًا لـ NVIDIA ، توفر مجموعة Starsurge في هونغ كونغ:
- الاستشارات التقنية قبل المبيعات لتصميم 800G/400G العابرات البصرية.
- الخدمات اللوجستية العالمية مع تتبع الوقت الحقيقي ودعم التخليص الجمركي.
- تغطية ضمانات الأجهزة القياسية لـ (نفيديا)
- نصائح البرمجيات الثابتة / التوافق لأسطول Quantum-2 و Spectrum-4.
- دعم متعدد اللغات (الإنجليزية، الماندرينية، الكانتونية) عبر البريد الإلكتروني أو الهاتف.
الأسئلة الشائعة
س: ما هو الفرق بين الإصدارات ذات القمم المزدوجة والقمم المسطحة؟
الجواب: السطح المكشوف (MMA4Z00-NS) هو لمفتاحات Quantum-2 و Spectrum-4 المبردة بالهواء مع انخفاض تدفق الهواء. السطح المسطح (MMA4Z00-NS-FLT) هو لنظم DGX H100 Cedar-7 والبيئات المبردة بالسائل.
السؤال: هل يمكنني استخدام كابلات مستقيمة وقطاعية معا في نفس جهاز الاستقبال؟
ج: لا. يجب أن تستخدم كل من منافذ الألياف في جهاز OSFP الإرسال مزدوج الموانئ نفس نوع الكابل - إما سواء مستقيم (MFP7E10) أو كلا المقسمين (MFP7E20).
السؤال: ما هو الحد الأقصى لامتداد هذا جهاز الإرسال؟
ج: 50 متر على ألياف OM4 متعددة الأوضاع (مع وصلتين لوحة التصحيح) أو 30 متر على OM3.
السؤال: هل يمكن استخدام هذه الوحدة في أجهزة تحويل ConnectX‐7؟
ج: لا. هذا هو جهاز استقبال مبدل مزدوج الموانئ. لمتكيفات ConnectX‐7 ، استخدم جهاز استقبال OSFP (MMA4Z00‐NS400) أو QSFP112 (MMA1Z00‐NS400) ذو منفذ واحد.
الاحتياطات في التعامل
تحذير السلامة بالليزر:يمكن أن يسبب التعرض لأشعة الليزر أضرار في العينين. استخدمي معدات واقية للوجه أثناء التعامل مع هذا المنتج وأبقي أشعة الليزر بعيدة عن العينين والوجوه.
- ضع غطاء الغبار على كلا الموصليين البصريين كلما لم يتم توصيل كابلات الألياف.
- نظف دائمًا كلًا من حاويات جهاز الاستقبال وموصلات الكابلات قبل إدخالها - 80٪ من مشاكل الرابط مرتبطة بموصلات بصرية قذرة.
- لاحظ الاحتياطات القياسية لـ ESD أثناء التثبيت والتعامل.
- لا تطبق السوائل على الاتصالات البصرية؛ استخدم أدوات وتقنيات التنظيف المعتمدة.
- لا تستخدم سوى كابلات الألياف المصنعة من NVIDIA أو المؤهلة (سلسلة MFP7E10/MFP7E20).
- يجب أن يكون طول الكابلين تقريباً متساوياً لتجنب عدم تطابق فترات التأخير (4.5ns/m).
- تأكد من إدخال الوحدة بالكامل وتثبيتها لتجنب مشاكل الحرارة والاتصال.
عن مجموعة ستارزورج في هونغ كونغ
هونغ كونغ ستارزورج جروب كو، المحدودةهو مزود مدفوع بالتكنولوجيا لأجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. منذ عام 2008، قمنا بخدمة العملاء في جميع أنحاء العالم مع معدات الشبكة بما في ذلك المفاتيح، NICs،نقاط وصول لاسلكية، والتحكمات والكابلات والوحدات الضوئية. فرق المبيعات والتقنية لدينا من ذوي الخبرة تدعم صناعات متنوعة مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات.نحن نقدم حلول مخصصة، والخدمات اللوجستية العالمية، والدعم متعدد اللغات - كل ذلك مبني على الالتزام الأول للعميل بالموثوقية والأداء والقدرة على التوسع.
الحقائق الرئيسية
| رقم الجزء: | MMA4Z00-NS |
| عامل الشكل: | أوسف بي (أعلى الزعانف) |
| معدل البيانات: | 800G (2 × 400G) |
| المكونات: | 2× MPO‐12/APC |
| النطاق: | 50م OM4 / 30م OM3 |
| طول الموجة: | 850nm VCSEL |
| الطاقة: | 17W أقصى / 2W النوم |
| التطبيق: | الكم-2، الطيف-4 |
قائمة التحقق من المشتري
- تأكد من أن جهاز التبديل الخاص بك يدعم أوسفبي ناقلات الاستقبال مزدوجة الموانئ (كوانتوم-2 أو سبكتروم-4).
- حدد النوع الصحيح من القمة: القمة المزدوجة للفترات المبردة بالهواء، القمة المسطحة لـ DGX / المبردة بالسائل.
- اختيار نوع الكابل: مستقيم (MFP7E10) لـ 400G لكل منفذ أو مقسم (MFP7E20) لـ 200G لكل منفذ.
- تأكد من أن كلا الكابلين من نفس النوع (كلاهما مستقيم أو كلاهما مقسم).
- التحقق من أن مصنع الألياف هو OM3 أو OM4 مع موصلات MPO-12 / APC.
- تحقق من متطلبات درجة الحرارة المحيطة بالمفتاح (حد أقصى 35 درجة مئوية مع جميع المروحة ، 30 درجة مئوية مع عطل المروحة).
- تأكيد البروتوكول: InfiniBand NDR أو 400GbE (مكتشف تلقائيًا).
