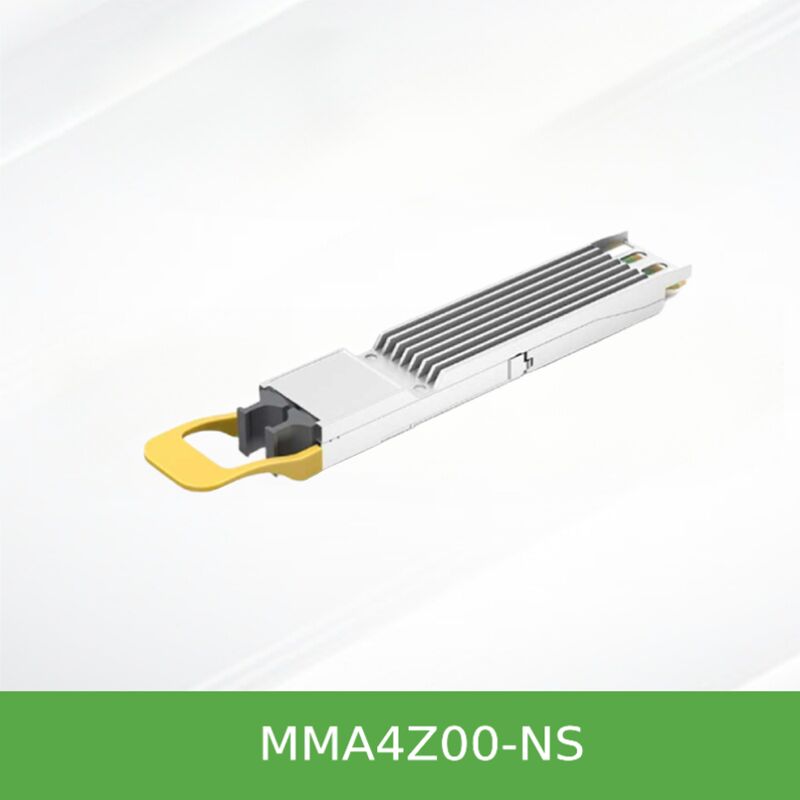

MMA4Z00-NS جهاز الإرسال والاستقبال Mellanox 800Gb / S Twin Port OSFP 2x400Gb / S Multimode SR8 50m

تفاصيل المنتج:

اسم العلامة التجارية: Mellanox
رقم الموديل: جهاز الإرسال والاستقبال البصري Mellanox MMA4Z00-NS
وثيقة: MMA4Z00-NS.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiate
تفاصيل التغليف: الصندوق الخارجي
وقت التسليم: على أساس المخزون
شروط الدفع: تي/تي
القدرة على العرض: العرض بواسطة المشروع/الدفعة
افضل سعر اتصل

معلومات تفصيلية
حالة: جديدة ومبتكرة التوفر: مخزون
تكنولوجيا: إنفينيباند وإيثرنت السرعة القصوى: 800 جيجابايت/ثانية
طول: 50 م نطاق درجة الحرارة: 0 درجة مئوية إلى +70 درجة مئوية

منتوج وصف

وحدة الإرسال والاستقبال NVIDIA MMA4Z00-NS 800Gb/s مزدوجة المنفذ OSFP SR8
2x400Gb/s متعدد الأوضاع SR8 | يصل إلى 50 مترًا | زعنفة علوية لـ Quantum-2 و Spectrum-4

حل عالي الكثافة 800G:وحدة الإرسال والاستقبال NVIDIA MMA4Z00-NS هي وحدة إرسال واستقبال InfiniBand و Ethernet بسرعة 800Gb/s مزدوجة المنفذ OSFP تدمج محركين مستقلين 400G SR8 في عامل شكل OSFP واحد. باستخدام موصلات MPO-12/APC مزدوجة وتعديل 100G-PAM4 عبر 8 ألياف متعددة الأوضاع، فإنها توفر روابط بصرية 2x400G تصل إلى 50 مترًا (OM4). مثالية لمفاتيح Quantum-2 و Spectrum-4، مما يتيح 64 منفذًا بسرعة 400G في 32 قفصًا فقط.

800Gb/s مجمعة 2x400G SR8 وصول 50 مترًا OM4 17 واط أقصى طاقة جاهز لـ CMIS 4.0
حقائق رئيسية
عرض النطاق الترددي الإجمالي: 800 جيجابت/ثانية (2x400 جيجابت/ثانية)
نوع الموصل: مزدوج MPO-12/APC (8 ألياف مستخدمة لكل منفذ)
نوع الألياف: OM3 (30 مترًا) / OM4 (50 مترًا)
البروتوكول: InfiniBand NDR و 400GbE
التبريد: زعنفة علوية للمفاتيح المبردة بالهواء / سطح مستوٍ لـ DGX H100
كفاءة الطاقة: وضع نوم منخفض الطاقة (2.0 واط)
نظرة عامة على المنتج

وحدة الإرسال والاستقبال NVIDIA MMA4Z00-NS (800Gb/s مزدوجة المنفذ OSFP SR8) هي وحدة إرسال واستقبال رائدة تدمج محركين بصريين متوازيين 400G متعددي الأوضاع في قابس OSFP واحد. يستخدم كل محرك 4 مسارات من 100G-PAM4 (SR8) ويتصل عبر موصلات MPO-12/APC مستقلة. يسمح هذا التصميم الفريد مزدوج المنفذ لمصممي الشبكات بزيادة كثافة لوحة المفاتيح إلى أقصى حد: يوفر قفص OSFP واحد في مفاتيح Quantum-2 أو Spectrum-4 واجهتين بصريتين بسرعة 400G. مع اكتشاف تلقائي مدمج لبرامج InfiniBand و Ethernet الثابتة، تعمل وحدة الإرسال والاستقبال بسلاسة عبر بيئات NDR InfiniBand و 400GbE. مصممة للروابط متعددة الأوضاع قصيرة المدى التي تصل إلى 50 مترًا، وهي الخيار الأمثل لطوبولوجيا العمود الفقري والأوراق، ومجموعات وحدات معالجة الرسومات، واتصالات مراكز البيانات عالية الأداء.

الميزات الرئيسية
✔ ابتكار OSFP مزدوج المنفذ
محركا إرسال واستقبال داخليان في وحدة واحدة: 2x400G باستخدام موصلات MPO-12/APC مزدوجة؛ يقلل من عدد منافذ المفتاح مع مضاعفة الكثافة.
✔ تعديل عالي السرعة
8 قنوات من تعديل 100G-PAM4 كهربائي وبصري لكل وحدة إرسال واستقبال؛ 800 جيجابت/ثانية مجمعة.
✔ مدى قصير متعدد الأوضاع
مصفوفة VCSEL 850 نانومتر؛ يصل إلى 30 مترًا (OM3) / 50 مترًا (OM4) مع افتراض لوحتي توصيل.
✔ تكوينات كابلات مرنة
يدعم الكابلات المستقيمة (2x400G) أو كابلات الفاصل 1:2 إلى أربعة محولات/DPUs.
✔ طاقة منخفضة وإدارة
17 واط كحد أقصى، 2.0 واط وضع نوم منخفض الطاقة؛ واجهة إدارة CMIS 4.0 مع DDM وتشخيصات متقدمة.
✔ دعم بروتوكول مزدوج
يكتشف تلقائيًا InfiniBand أو Ethernet بناءً على بروتوكول المفتاح؛ يبسط المخزون.
الهندسة المعمارية التكنولوجية والبصرية

بنيت حول بنية NVIDIA مزدوجة المنفذ، تستخدم MMA4Z00-NS وحدتي فرعية بصريتين مستقلتين بـ 4 قنوات، كل منهما تدفع إشارة 100G-PAM4 عبر ألياف OM3/OM4 متعددة الأوضاع. تدمج وحدة الإرسال والاستقبال VCSELs 850 نانومتر، وثنائيات ضوئية PIN، ومعالجات إشارات رقمية دقيقة لسلامة إشارة قوية. تقلل موصلات الاتصال المادي بزاوية MPO-12/APC من الانعكاس الخلفي، مما يتيح أداءً موثوقًا به في الاتصالات البصرية الكثيفة. تدعم الوحدة معادلة الإرسال التكيفية، وسعة خرج الاستقبال القابلة للبرمجة، ومولدات PRBS المدمجة لاختبارات التغذية الراجعة للمضيف/الخط. توفر مراقبة التشخيص الرقمي (DDM) درجة حرارة الجهد، وتيار التحيز، وقوة الإرسال/الاستقبال لكل مسار في الوقت الفعلي.

عمليات النشر النموذجية
  • مفتاح إلى مفتاح: قم بتوصيل مفتاحين Quantum-2 أو Spectrum-4 بسرعة 800 جيجابت/ثانية باستخدام ألياف مستقيمة مزدوجة (2x400G). بدلاً من ذلك، قم بربط وحدة إرسال واستقبال واحدة مزدوجة المنفذ بمفتاحين مختلفين، مما يشكل روابط 400G مستقلة.
  • مفتاح إلى محول/DPU: قم بتوصيل وحدة إرسال واستقبال واحدة مزدوجة المنفذ بمحولي ConnectX-7 أو BlueField-3 DPUs بسرعة 400G (عوامل شكل OSFP أو QSFP112) باستخدام كابلات مستقيمة.

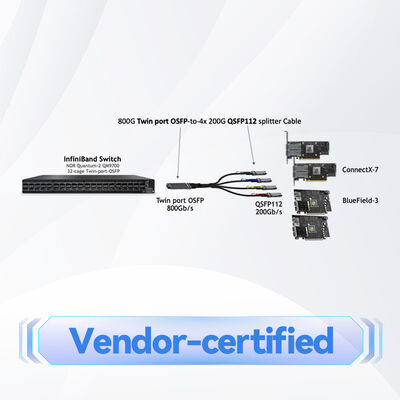

  • مفتاح إلى أربعة أجهزة 200G: انشر كابلات فاصل 1:2 لتقسيم كل منفذ 400G إلى روابط 2x200G، مما يتيح أربعة اتصالات 200G لكل وحدة إرسال واستقبال مزدوجة المنفذ.
  • تكامل DGX H100: يتصل الإصدار ذو السطح المستوي (MMA4Z00-NS-FLT) ببطاقات Cedar-7 الميزانين بمفاتيح Quantum-2/Spectrum-4، مما يبسط الكابلات من وحدة معالجة الرسومات إلى المفتاح ويقلل من عدد وحدات الإرسال والاستقبال مقارنة بأنظمة DGX السابقة.
التوافق

تم التحقق من صحة MMA4Z00-NS لأنظمة NVIDIA من طرف إلى طرف، مما يضمن التشغيل البيني الأمثل. تشمل المنصات المتوافقة:

  • مفاتيح NVIDIA Quantum-2 (NDR) InfiniBand - 32 قفص OSFP تدعم 64 منفذًا بسرعة 400G مع وحدات ذات زعنفة علوية.
  • مفاتيح NVIDIA Spectrum-4 Ethernet - 32/64 قفص OSFP توفر 64-128 منفذًا بسرعة 400G.
  • محولات NVIDIA ConnectX-7 (عوامل شكل OSFP و QSFP112) و BlueField-3 DPUs.
  • أنظمة DGX H100 (مع متغير السطح المستوي) - ثمانية ConnectX-7 مدمجة في بطاقات Cedar-7.
  • منصات المضيف القياسية CMIS 4.0 المتوافقة مع OSFP MSA Rev 1.12.
ملاحظة التوافق: تكتشف البرامج الثابتة تلقائيًا البروتوكول (IB/Ethernet). يجب استخدام وحدات الإرسال والاستقبال مزدوجة المنفذ مع أغلفة ذات زعنفة علوية لمفاتيح Quantum-2/Spectrum-4 المبردة بالهواء؛ إصدار السطح المستوي للأنظمة المبردة بالسائل وأنظمة DGX H100.
المواصفات
المعلمة القيمة / النطاق
معدل البيانات 800 جيجابت/ثانية مجمعة (2x400 جيجابت/ثانية)
عامل الشكل OSFP (Octal Small Form Factor Pluggable) مزدوج المنفذ
الموصل البصري مزدوج MPO-12/APC (8 ألياف لكل منفذ، بصمة شريط 12 ألياف)
نوع الألياف والمسافة OM3: حتى 30 مترًا / OM4: حتى 50 مترًا (مع افتراض لوحتي توصيل)
الطول الموجي VCSEL 850 نانومتر (μc 844–863 نانومتر)
التعديل 100G-PAM4 لكل مسار، 8 مسارات إجمالاً لكل وحدة
مزود الطاقة مزود طاقة واحد 3.3 فولت؛ أقصى طاقة 17 واط، وضع نوم منخفض الطاقة 2.0 واط
درجة حرارة حالة التشغيل 0 درجة مئوية إلى 70 درجة مئوية
واجهة الإدارة CMIS 4.0 (I²C)، متوافق مع OSFP MSA
سلامة الليزر منتج ليزر من الفئة 1، متوافق مع RoHS
أرقام الأجزاء MMA4Z00-NS (زعنفة علوية) / MMA4Z00-NS-FLT (سطح مستوٍ)
دليل الاختيار
رقم الجزء الوصف الغطاء العلوي النظام المستهدف
MMA4Z00-NS 800 جيجابت/ثانية OSFP SR8 مزدوج المنفذ، 2xMPO، 50 متر متعدد الأوضاع زعنفة علوية مفاتيح Quantum-2 / Spectrum-4 المبردة بالهواء
MMA4Z00-NS-FLT 800 جيجابت/ثانية OSFP SR8 مزدوج المنفذ، 2xMPO، 50 متر متعدد الأوضاع سطح مستوٍ أنظمة DGX H100، الأنظمة المبردة بالسائل

كابلات الألياف الموصى بها (NVIDIA crossover Type-B): كابلات مستقيمة MFP7E10-Nxxx (3 متر إلى 50 مترًا) لروابط 2x400G؛ كابلات فاصل 1:2 MFP7E20-Nxxx (3 متر إلى 50 مترًا) لـ 2x200G لكل منفذ مقسم. يجب أن تكون الكابلات في وحدة الإرسال والاستقبال مزدوجة المنفذ من نفس النوع (مستقيمة أو فاصلة) ولكن يمكن أن تختلف الأطوال.

لماذا تختار NVIDIA MMA4Z00-NS
  • أقصى كثافة للمنافذ: يضاعف عدد منافذ 400G في نسيج المفتاح - يقلل من عدد المفاتيح وتعقيد الكابلات.
  • التحقق من صحة NVIDIA من طرف إلى طرف: يضمن الاختبار الإنتاجي الصارم الموثوقية والأداء الفوري في بيئات Quantum-2/Spectrum-4 و ConnectX-7.
  • مرونة التشغيل: وحدة SKU واحدة لوحدة الإرسال والاستقبال تدعم InfiniBand و Ethernet، مما يتيح البروتوكول الصحيح تلقائيًا.
  • كفاءة الطاقة: 17 واط كحد أقصى مع تقليل تلقائي للطاقة عند استخدام كابلات الفاصل (تنخفض وحدات الإرسال والاستقبال 400G إلى 5.5 واط).
  • تشخيصات متقدمة: مراقبة قوة الإرسال/الاستقبال ودرجة الحرارة وتيار التحيز لكل مسار بالإضافة إلى حلقة PRBS للتحقق من صحة الرابط.
الخدمة والدعم

تقدم Starsurge Group دعمًا شاملاً قبل البيع وبعد البيع لحلول شبكات NVIDIA. يساعد فريقنا الفني في التحقق من التوافق وتخطيط النشر واستكشاف الأخطاء وإصلاحها. جميع وحدات الإرسال والاستقبال مدعومة بضمان وتأتي مع ضمان جودة أصلي. يتوفر الشحن العالمي والدعم متعدد اللغات وخدمات التكوين المخصصة. اتصل بخبرائنا لتحسين قائمة المواد (BOM) وتسعير الكميات.

أسئلة متكررة
س: هل يمكنني استخدام MMA4Z00-NS في قفص OSFP قياسي؟
نعم، ولكن بالنسبة لمفاتيح Quantum-2 و Spectrum-4 المبردة بالهواء، يلزم الإصدار ذو الزعنفة العلوية للحصول على أداء حراري كافٍ. يتم تخصيص الإصدار ذي السطح المستوي لأنظمة DGX H100 والأنظمة المبردة بالسائل.
س: ما هو الفرق بين الكابلات المستقيمة وكابلات الفاصل لوحدة الإرسال والاستقبال هذه؟
الكابلات المستقيمة (MFP7E10) توصل كل منفذ 400G بوحدة إرسال واستقبال واحدة 400G. كابلات الفاصل (MFP7E20) تقسم كل 400G إلى رابطين 200G، مما يسمح بأربعة اتصالات لكل وحدة إرسال واستقبال مزدوجة المنفذ. يجب أن تكون الكابلات في وحدة واحدة من نفس النوع.
س: ما هو المدى الذي يمكنني توقعه مع ألياف OM3؟
حتى 30 مترًا (OM3) و 50 مترًا مع OM4، بافتراض وجود لوحتي توصيل بصريتين في الرابط وفقًا لمواصفات IEEE 802.3db.
س: هل وحدة الإرسال والاستقبال قابلة للتبديل الساخن؟
نعم، قابلة للتبديل الساخن بالكامل مع مزود طاقة 3.3 فولت، وتدعم OSFP MSA.
الاحتياطات والمناولة
  • منتج ليزر من الفئة 1M - تجنب التعرض المباشر لضوء الليزر. استخدم معدات واقية عند المناولة.
  • احتفظ بأغطية الغبار على المنافذ البصرية عند عدم الاستخدام. قم بتنظيف الموصلات البصرية قبل التزاوج؛ 80٪ من مشاكل الرابط تنشأ من الموصلات المتسخة.
  • لاحظ احتياطات التفريغ الكهروستاتيكي - قد يحدث تلف من التفريغ الكهروستاتيكي.
  • لا تتجاوز الحد الأقصى المطلق للتقييمات (التخزين -40 درجة مئوية إلى 85 درجة مئوية، جهد الإمداد 3.6 فولت كحد أقصى).
  • استخدم فقط كابلات الألياف المتقاطعة من النوع B المعتمدة من NVIDIA للاتصال المباشر بين وحدات الإرسال والاستقبال لضمان القطبية والأداء الصحيحين.
حول مجموعة Hong Kong Starsurge
MMA4Z00-NS جهاز الإرسال والاستقبال Mellanox 800Gb / S Twin Port OSFP 2x400Gb / S Multimode SR8 50m 0

Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل مفاتيح الشبكة، وبطاقات واجهة الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات، والمعدات ذات الصلة. بدعم من فريق مبيعات وفريق فني ذي خبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. مع نهج يركز على العميل أولاً، تركز Starsurge على الجودة الموثوقة والخدمة السريعة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.

بصفتها شريك قناة معتمد، توفر Starsurge وحدات إرسال واستقبال وكابلات ومفاتيح NVIDIA أصلية مع دعم لوجستي كامل وخبرة فنية.

قائمة تدقيق المشتري
  • تأكيد طراز المفتاح (Quantum-2 / Spectrum-4) ونوع الغطاء العلوي المطلوب (زعنفة أو سطح مستوٍ).
  • اختر أطوال كابلات OM3/OM4 متعددة الأوضاع وقرر تكوين الكابلات المستقيمة أو الفاصل 1:2.
  • تحقق من أن كلا الكابلين المتصلين بوحدة الإرسال والاستقبال مزدوجة المنفذ من نفس النوع (كلاهما مستقيم أو كلاهما فاصل).
  • تحقق من ميزانية الطاقة: 17 واط لكل وحدة إرسال واستقبال، تأكد من قدرة تبريد المفتاح.
  • لاستخدام الفاصل، قم بتأكيد أن المحول/DPU يدعم تشغيل 200G (مسارين).
المنتجات ذات الصلة
  • MMA1Z00-NS400 – وحدة إرسال واستقبال 400Gb/s QSFP112 SR4 لـ ConnectX-7 / BlueField-3
  • MMA4Z00-NS-FLT – متغير السطح المستوي لـ DGX H100 وعمليات النشر المبردة بالسائل
  • MFP7E10-N0xx – كابلات ألياف متقاطعة مستقيمة من النوع B متعددة الأوضاع (3 متر - 50 مترًا)
  • MFP7E20-N0xx – كابلات فاصل 1:2 متقاطعة (2x200G لكل فاصل)
  • نظام مفتاح Quantum-2 QM9700 – 64 منفذًا لـ 400G NDR InfiniBand
