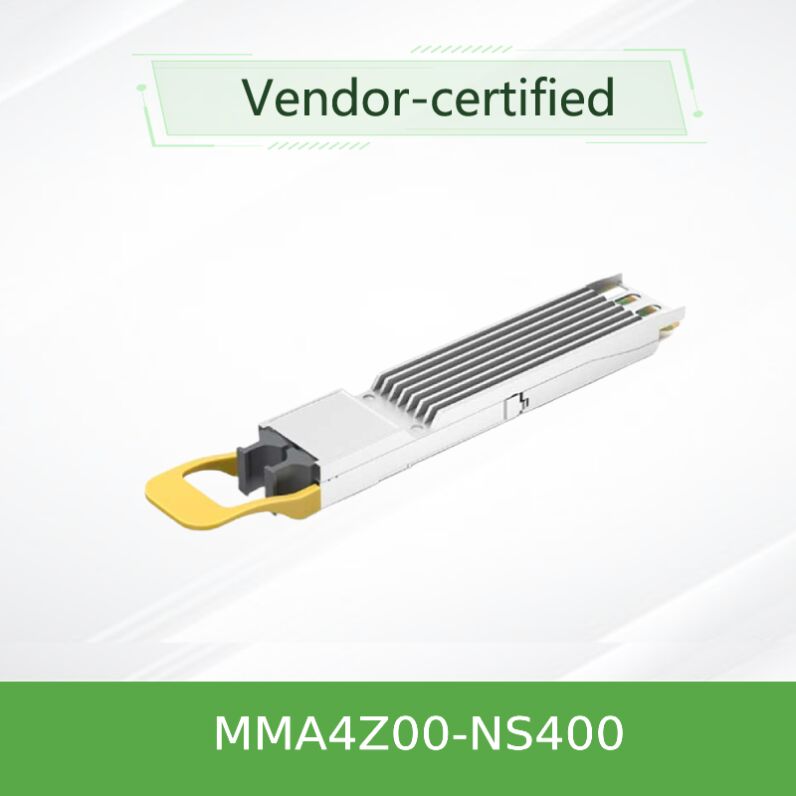

NVIDIA MMA4Z00-NS400 400 جيجابت/ثانية OSFP SR4 جهاز إرسال واستقبال متعدد الأوضاع
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MMA4Z00-NS400 |
| وثيقة: | MMA4Z00-NS400.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديدة ومبتكرة | التوفر: | مخزون |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند وإيثرنت | السرعة القصوى: | 800 جيجابايت/ثانية |
| طول: | 50 م | نطاق درجة الحرارة: | 0 درجة مئوية إلى +70 درجة مئوية |
| اسم: | emllanox جهاز الإرسال والاستقبال البصري MMA4Z00-NS400 400GB/S أحادي المنفذ OSFP 400GB/S Multimode SR | الكلمات الرئيسية: | Mellanox جهاز الإرسال والاستقبال البصري |
| إبراز: | NVIDIA 400Gb / s OSFP جهاز استقبال,جهاز OSFP SR4 متعدد الوسائط,جهاز Nvidia العكسي مع الضمان,OSFP SR4 multimode transceiver,Nvidia optical transceiver with warranty |
||
منتوج وصف
وحدة الإرسال والاستقبال متعددة الأوضاع NVIDIA MMA4Z00-NS400 بسرعة 400 جيجابت/ثانية OSFP SR4
وحدة بصرية واحدة المنفذ بسرعة 400 جيجابت/ثانية NDR InfiniBand/Ethernet لوحدات ConnectX-7، MPO-12/APC، وصول لمسافة 50 مترًا على ألياف OM4
NVIDIA MMA4Z00-NS400
وحدة الإرسال والاستقبال متعددة الأوضاع OSFP SR4 بسرعة 400 جيجابت/ثانية أحادية المنفذ MMA4Z00-NS400 من NVIDIA مصممة لوحدات NVIDIA ConnectX-7 ومفاتيح Quantum-2 / Spectrum-4. تدعم بروتوكولات InfiniBand و Ethernet مع اكتشاف البروتوكول التلقائي. باستخدام 4 قنوات من تعديل PAM4 بسرعة 100 جيجابت/ثانية، توفر وصولاً يصل إلى 50 مترًا عبر ألياف OM4 متعددة الأوضاع عبر موصل MPO-12/APC واحد. يندمج التصميم المسطح مع المشتت الحراري الموجود على أقفاص ConnectX-7 لتحقيق أداء حراري مثالي.
نظرة عامة على المنتج
تعد MMA4Z00-NS400 مكونًا رئيسيًا في أنظمة NVIDIA المتكاملة بسرعة 400 جيجابت/ثانية لـ InfiniBand و Ethernet. تم تصميمها خصيصًا للاستخدام مع وحدات المضيف (HCAs) القائمة على OSFP من ConnectX-7 وتتصل بوحدات الإرسال والاستقبال OSFP مزدوجة المنافذ في مفاتيح NVIDIA Quantum-2 أو Spectrum-4. تتميز الوحدة بـ 4 قنوات إرسال واستقبال مستقلة باستخدام تقنية VCSEL بتردد 850 نانومتر. عند إقرانها بكابل ألياف مقسم 1:2 (سلسلة MFP7E20)، يتم تنشيط قناتين فقط، مما يقلل السرعة تلقائيًا إلى 200 جيجابت/ثانية (NDR200) ويقلل استهلاك الطاقة إلى 5.5 واط. وحدة الإرسال والاستقبال متوافقة مع CMIS 4.0 وتدعم مراقبة التشخيص الرقمي المتقدمة (DDM).
الميزات الرئيسية
- دعم البروتوكول المزدوج: تعمل بسلاسة في بيئات InfiniBand (NDR) و Ethernet (400GbE) مع اكتشاف البروتوكول التلقائي.
- بصريات عالية السرعة: 4 قنوات من تعديل PAM4 بسرعة 100 جيجابت/ثانية مع مصفوفات VCSEL بتردد 850 نانومتر.
- وصول ممتد: 50 مترًا عبر ألياف OM4 متعددة الأوضاع، 30 مترًا عبر OM3.
- تدرج الطاقة الذكي: يقلل الطاقة تلقائيًا من 8.5 واط إلى 5.5 واط عند العمل في وضع 200 جيجابت/ثانية (وضع قناتين).
- تصميم OSFP المسطح: مُحسَّن للإدارة الحرارية مع المشتت الحراري الموجود على أقفاص وحدات ConnectX-7.
- موصل مصقول بزاوية: MPO-12/APC (غلاف أخضر) يقلل الانعكاس الخلفي؛ غير متوافق مع موصلات UPC (أكوا).
- تشخيصات شاملة: يدعم مراقبة طاقة الإرسال/الاستقبال، تيار الانحياز، الجهد، ودرجة الحرارة عبر DDM.
- الامتثال التنظيمي: سلامة الليزر من الفئة 1، متوافق مع RoHS، متوافق مع OSFP MSA و CMIS 4.0.
التكنولوجيا البصرية والكهربائية
تستفيد MMA4Z00-NS400 من تقنية تعديل PAM4 بسرعة 100 جيجابت/ثانية لكل مسار. تتكون واجهة المضيف الكهربائية من 8 أزواج تفاضلية (4 إرسال، 4 استقبال) تعمل بسرعة 53.125 جيجابت/ثانية. يستخدم المحرك البصري VCSELs بتردد 850 نانومتر مع مشغل مدمج ومصفوفات TIA. تتضمن الوحدة معادلة إدخال الإرسال التكيفية، وسعة إخراج الاستقبال القابلة للبرمجة، وضبط ما قبل/ما بعد المؤشر لتحسين سلامة الإشارة. يتيح مولد ومدقق PRBS المدمج التحقق من صحة الارتباط داخل النظام دون الحاجة إلى معدات اختبار خارجية.
عمليات النشر وحالات الاستخدام النموذجية
- روابط 400 جيجابت/ثانية من المفتاح إلى HCA: توصيل مفتاح Quantum-2 أو Spectrum-4 (باستخدام وحدات إرسال واستقبال مزدوجة المنافذ) بوحدة ConnectX-7 OSFP عبر كابلات ألياف MFP7E10 مستقيمة.
- تكوين تفرع 200 جيجابت/ثانية: استخدام كابلات مقسم MFP7E20 1:2 لتوصيل وحدة إرسال واستقبال مفتاح مزدوجة المنافذ بأربع وحدات ConnectX-7 تعمل بسرعة 200 جيجابت/ثانية لكل منها.
- روابط تصاعدية من مفتاح إلى مفتاح: اتصال مباشر بوحدات الإرسال والاستقبال مزدوجة المنافذ في المفاتيح لتجميع 400 جيجابت/ثانية أو 800 جيجابت/ثانية.
- مجموعات الذكاء الاصطناعي عالية الكثافة: تمكين الاتصال بزمن انتقال منخفض وعرض نطاق ترددي عالٍ في البيئات المعجلة بوحدات معالجة الرسومات (GPU) مع وحدات BlueField-3 DPUs (عبر وحدات QSFP112).
ملاحظة: وحدة OSFP هذه غير متوافقة مع وحدات BlueField-3 DPUs، والتي تتطلب عامل شكل QSFP112.
التوافق
- الوحدات: وحدات المضيف (HCAs) القائمة على OSFP من NVIDIA ConnectX-7.
- المفاتيح: مفاتيح NVIDIA Quantum-2 InfiniBand (مع OSFP مزدوج المنافذ)، مفاتيح NVIDIA Spectrum-4 Ethernet.
- كابلات الألياف: سلسلة NVIDIA MFP7E10 (مستقيمة، 4 قنوات MPO/APC إلى MPO/APC) وسلسلة MFP7E20 (مقسم 1:2، 4 قنوات إلى قناتين MPO/APC).
- البروتوكولات: InfiniBand NDR (400 جيجابت/ثانية) و NDR200 (200 جيجابت/ثانية)؛ Ethernet 400GbE و 200GbE.
المواصفات الفنية
| المعلمة | القيمة |
|---|---|
| عامل الشكل | OSFP (مسطح) |
| معدل البيانات | 400 جيجابت/ثانية (4 × 100 جيجابت/ثانية PAM4) / 200 جيجابت/ثانية (2 × 100 جيجابت/ثانية PAM4 في وضع المقسم) |
| نوع الموصل | MPO-12/APC (صقل بزاوية، غلاف أخضر) |
| نوع الألياف | متعددة الأوضاع (OM3/OM4) |
| الوصول الأقصى | 50 مترًا على OM4، 30 مترًا على OM3 |
| الطول الموجي | 850 نانومتر (نموذجي) |
| استهلاك الطاقة (الحد الأقصى) | 8.5 واط عند 400 جيجابت/ثانية؛ 5.5 واط عند 200 جيجابت/ثانية؛ 2 واط في وضع الطاقة المنخفضة |
| جهد الإمداد | 3.135 فولت - 3.465 فولت |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| واجهة الإدارة | متوافق مع CMIS 4.0، تسلسلي ذو سلكين (I²C) حتى 400 كيلوهرتز |
| سلامة الليزر | الفئة 1M، CDRH 21 CFR 1040، IEC 62368 |
ملاحظة: المواصفات تستند إلى وثائق NVIDIA. يرجى التأكيد قبل الطلب.
دليل الاختيار: وحدات الإرسال والاستقبال ذات الصلة
| OPN | النوع | عامل الشكل | التطبيق |
|---|---|---|---|
| MMA4Z00-NS400 | SR4 أحادي المنفذ | OSFP | جانب وحدة HCA ConnectX-7 |
| MMA4Z00-NS | 2x400G مزدوج المنفذ | OSFP | جانب المفتاح (Quantum-2 / Spectrum-4) |
| MFP7E10-N0XX | كابل ألياف مستقيم | MPO/APC-12 | روابط 400 جيجابت/ثانية (4+4 ألياف) |
| MFP7E20-N0XX | كابل مقسم 1:2 | MPO/APC-12 | تفرع 200 جيجابت/ثانية (2+2 ألياف) |
مزايا المنتج
- نزاهة NVIDIA من البداية إلى النهاية: يضمن اختبار الإنتاج الصارم الأداء الأمثل والمتانة في البنى التحتية القائمة على NVIDIA.
- تكييف السرعة والطاقة التلقائي: يتحول ديناميكيًا بين وضعي 400 جيجابت/ثانية و 200 جيجابت/ثانية بناءً على الكابل المتصل، مما يحسن كفاءة الطاقة.
- تصميم جاهز للمستقبل: يتيح الامتثال لـ CMIS 4.0 ودعم التشخيصات المتقدمة التكامل السلس في مراكز البيانات من الجيل التالي.
- تبسيط المخزون: رقم قطعة وحدة إرسال واستقبال واحدة يعمل لكل من عمليات نشر InfiniBand و Ethernet.
الخدمة والدعم
تقدم Hong Kong Starsurge Group دعمًا شاملاً للبنية التحتية لشبكتك:
- استشارات فنية قبل البيع لضمان اختيار وحدة الإرسال والاستقبال والكابلات الصحيحة.
- شحن عالمي مع تغليف آمن وخيارات توصيل سريعة.
- دعم ما بعد البيع للتركيب واستكشاف الأخطاء وإصلاحها.
- الضمان وخدمات الإرجاع تخضع للشروط والأحكام.
أسئلة متكررة
س: هل يمكن استخدام MMA4Z00-NS400 في وحدة BlueField-3 DPU؟
ج: لا. تقبل وحدات BlueField-3 فقط وحدات عامل الشكل QSFP112. تم تصميم وحدة OSFP هذه لوحدات ConnectX-7 OSFP والمفاتيح.
س: ما هو الفرق بين موصلات MPO الخضراء والأكوا؟
ج: يشير اللون الأخضر إلى موصل مصقول بزاوية (APC) المستخدم في وحدة الإرسال والاستقبال هذه. يشير اللون الأكوا إلى موصل مصقول فائق (UPC). إنهما غير متوافقين بسبب زوايا الصقل المختلفة.
س: كيف تتحول وحدة الإرسال والاستقبال تلقائيًا إلى وضع 200 جيجابت/ثانية؟
ج: عند إدخال كابل مقسم MFP7E20، يتم تنشيط قناتين فقط من قنوات الألياف الأربع فعليًا. تكتشف وحدة الإرسال والاستقبال ذلك وتنشط مسارين فقط، مما يقلل السرعة والطاقة.
س: ما هو استهلاك الطاقة النموذجي عند 400 جيجابت/ثانية؟
ج: الطاقة النموذجية هي 8.0 واط، بحد أقصى 8.5 واط. في وضع 200 جيجابت/ثانية، تنخفض الطاقة النموذجية إلى 5.5 واط.
احتياطات التعامل والتركيب
- استخدم دائمًا أغطية الغبار على المنافذ البصرية عند عدم توصيلها. احتفظ بالأغطية للاستخدام المستقبلي.
- نظف كل من وعاء وحدة الإرسال والاستقبال وموصل الألياف قبل الإدخال. التلوث هو سبب رئيسي لفشل الارتباط.
- تجنب التعرض للتفريغ الكهروستاتيكي. اتبع إجراءات التعامل الآمنة من ESD.
- لا تخلط بين موصلات UPC و APC؛ تحقق من نوع الموصل (غلاف أخضر = APC).
- تأكد من أن الجهاز المضيف (الوحدة/المفتاح) يدعم عامل شكل OSFP وإصدار البرنامج الثابت المطلوب.
حول شركة Hong Kong Starsurge Group Co., Limited
تأسست في عام 2008، Hong Kong Starsurge Group هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. نخدم العملاء في جميع أنحاء العالم بمنتجات تشمل مفاتيح الشبكة، وبطاقات واجهة الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات، ومعدات الشبكات ذات الصلة. يدعم فريق المبيعات والدعم الفني ذو الخبرة لدينا صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. من خلال نهج يركز على العملاء أولاً، تركز Starsurge على الجودة الموثوقة والخدمة سريعة الاستجابة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة. نقدم حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي.
حقائق رئيسية في لمحة
مصفوفة التوافق
| المكون | متوافق؟ | ملاحظات |
|---|---|---|
| وحدة ConnectX-7 OSFP | ✅ نعم | قفص OSFP أصلي |
| مفتاح Quantum-2 (OSFP مزدوج المنافذ) | ✅ نعم | يتطلب منفذًا مزدوجًا على جانب المفتاح |
| مفتاح Spectrum-4 | ✅ نعم | مع منافذ OSFP المناسبة |
| وحدة BlueField-3 DPU | ❌ لا | يتطلب وحدات QSFP112 |
| كابل مستقيم MFP7E10 | ✅ نعم | لوضع 400 جيجابت/ثانية |
| كابل مقسم MFP7E20 | ✅ نعم | لوضع تفرع 200 جيجابت/ثانية |
قائمة تدقيق المشتري
- تأكد من أن وحدتك/مفتاحك يدعم عامل شكل OSFP و 400G NDR/Ethernet.
- اختر كابلات الألياف المناسبة: مستقيمة (MFP7E10) لـ 400 جيجابت/ثانية، مقسمة (MFP7E20) لتفرع 200 جيجابت/ثانية.
- تأكد من أن نوع الألياف هو متعدد الأوضاع OM3 أو OM4 مع موصلات MPO-12/APC.
- تحقق من نطاق درجة حرارة الحالة وتدفق الهواء في هيكلك.
- تحقق من أي متطلبات للبرنامج الثابت على الجهاز المضيف.
