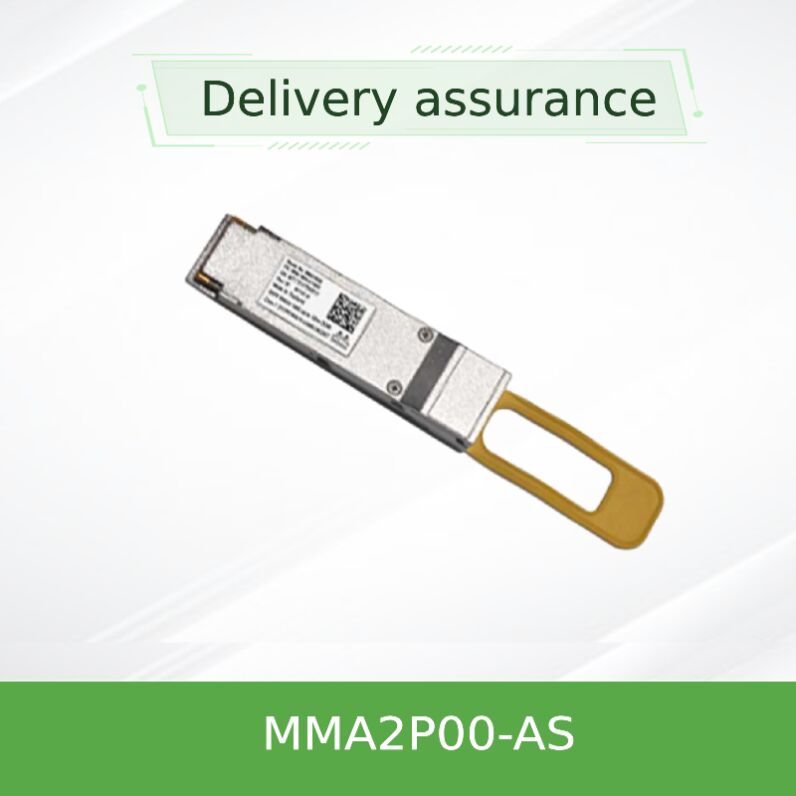

ميلانوكس MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 جهاز استقبال بصري
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MMA2P00-AS |
| وثيقة: | MMA2P00-AS.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديدة ومبتكرة | التوفر: | مخزون |
|---|---|---|---|
| تكنولوجيا: | إيثرنت | السرعة القصوى: | 25GBE |
| نوع الموصل: | SFP28 | الوصول إلى الإرسال والاستقبال: | ما يصل إلى 100 متر |
| إبراز: | جهاز استقبال Mellanox 25GbE SR SFP28,جهاز استقبال بصري 850nm MMF,جهاز استقبال Mellanox MMA2P00-ASHT مع ضمان,850nm MMF optical transceiver,Mellanox MMA2P00-ASHT transceiver with warranty |
||
منتوج وصف
أجهزة الاستقبال البصري SFP28 من Mellanox MMA2P00-AS / MMA2P00-ASHT
SFP28 متعدد الأداء 850nm عالية الأداء لـ 25GbE و 10GbE Ethernet ، مع إعادة تحديد التوقيت القابل للاختيار ، وخيارات درجة الحرارة الممتدة (حتى 85 درجة مئوية) ، وامتثال IEEE.
لمحة عامة عن المنتج
الـMMA2P00-ASوMMA2P00-ASHTهي أجهزة استقبال بصرية SFP28 قابلة للشحن من Mellanox® مصممة للاتصال عالي السرعة 25GbE.أنها تستفيد من تقنية الدوائر المتكاملة المتقدمة لتقديم سلامة إشارة استثنائية في استهلاك طاقة منخفضةتعمل هذه الوحدات عند طول موجة اسمي 850nm على الألياف متعددة الوسائط المزدوجة ، وهي متوافقة تمامًا مع مواصفات SFF-8402 و IEEE 802.3bm.الواجهة البصرية تستخدم موصلات LC المزدوجة القياسية، تدعم معدلات البيانات تصل إلى 25.78125 جيجابايت في اليوم. مع إعادة التوقيت القابل للاختيار على كلا من جهاز الإرسال والمتلقي ، فإنها توفر المرونة لعملية 25G مع إعادة التوقيت أو 10G غير مع إعادة التوقيت.الاختبارات الصارمة للإنتاج تضمن أداء موثوق به خارج الصندوق.
الخصائص الرئيسية
- إعادة تحديد التوقيت القابل للاختيار لكل من مسارات المرسل والمتلقي (تشغيل / إيقاف عن طريق سجل)
- عرض الخروج Rx القابل للبرمجة والتركيز المسبق لتحسين الإشارة
- موازنة دخول Tx قابلة للبرمجة ووظيفة القضاء على المدخلات
- تتوافق مع SFF-8402 و SFF-8472 و IEEE 802.3 25GBASE-SR و 10GBASE-SR
- 3.3 فولت إمدادات الطاقة مع SFP28 مستوى الطاقة 1 (1.5 واط أقصى)
- معدل خطأ البت (BER) أفضل من 1E-15
- درجة حرارة حالة التشغيل الممتدة: 0 °C إلى 85 °C (MMA2P00-ASHT مع قراءة DDM الداخلية تصل إلى 90 °C
- درجة 1 من سلامة الليزر (متوافقة مع معيار IEC/EN 60825-1)
- عامل الشكل SFP28 القابل للشحن الساخن
- متوافقة مع RoHS (خالية من الرصاص)
التكنولوجيا والتكامل
تتيح تقنية الدوائر المتكاملة من Mellanox® طاقة منخفضة وأداء عالي داخل حزمة SFP28.تتضمن الوحدة مجموعة VCSEL (850nm) ومستقبل PIN مقترن بوظيفة إعادة التوقيت القائمة على DSPيمكن تمكين إعادة التوقيت بشكل انتقائي لعملية 25G أو تجاوزه للتوافق الخلفي لـ 10G. يوفر التشخيص الرقمي (DDM) حسب SFF-8472 مراقبة درجة الحرارة والجهد ،التحيز بالليزر، والطاقة البصرية. الموازنة Tx القابلة للبرمجة تعوض عن خسائر لوحة المضيف ، في حين أن تركيز Rx يتكيف مع ظروف الروابط المختلفة ،ضمان فتحات عين قوية حتى على الألياف الطويلة متعددة الأوضاع.
النشرات النموذجية
- مركز البيانات المتصل:روابط 25GbE بين الخوادم والمفاتيح والتخزين داخل الرفوف أو عبر الرفوف المجاورة (حتى 100m على OM4).
- 10GbE التكامل التاريخي:الاحتياط التلقائي للمعدل (من خلال تعطيل إعادة التوقيت) للاتصالات 10GBASE-SR ، بحماية الاستثمارات الحالية.
- مركز المؤسسة/التجميع:منافذ SFP28 عالية الكثافة في مفتاحات أعلى الرف التي تتصل بـ 25G قادرة على NICs.
- الحوسبة عالية الأداء (HPC):فترة تأخير منخفضة و BER منخفضة للاتصالات بين المجموعات.
التوافق والتعاون
| النظام / المعيار | الامتثال / الملاحظات |
|---|---|
| IEEE 802.3 25GBASE-SR | الامتثال الكامل (مع تمكين إعادة التوقيت) |
| IEEE 802.3 10GBASE-SR | الامتثال الكامل (إيقاف إعادة التوقيت) |
| SFF-8402 / SFF-8472 | واجهة ميكانيكية وإدارة |
| مفاتيح و محولات ميلانوكس | تم اختبارها باستخدام مفاتيح الطيف ، ConnectX‐4/5/6 NICs |
| منصات Broadcom / Cisco / Arista 25G | التصميم المعتمد من البائع؛ متوقع التشغيل التشغيلي ولكن تأكيد لكل منصة |
المواصفات التقنية
| المعلم | القيمة / النطاق |
|---|---|
| فولتاج التغذية | 3.135 فولت 3،465 فولت (3،3 فولت اسمي) |
| تشتيت الطاقة (بدون إعادة التوقيت) | 0.45 واط عادي، 0.5 واط كحد أقصى |
| تبديد الطاقة (إعادة التوقيت) | 0.7 واط نوعياً، 0.8 واط كحد أقصى |
| معدل البيانات (بصري) | حتى 25.78125 GBd (NRZ) |
| طول الموجة | 840 860 nm (اسمية 850 nm) |
| الحد الأقصى للوصول (25GbE) | 70 متر على OM3، 100 متر على OM4 |
| الحد الأقصى للوصول (10GbE) | 100 متر على OM3 (300 متر نموذجي في 10G) |
| عتبة الضرر (المعدل) | 3.4 ديسيبلم (أكثر) غير محدد علناً |
| درجة حرارة الحالة التشغيلية (MMA2P00-AS) | من 0 °C إلى 70 °C (DDM الداخلي حتى 75 °C) |
| درجة حرارة الحالة التشغيلية (MMA2P00-ASHT) | 0 °C إلى 85 °C (DDM الداخلي حتى 90 °C) |
| درجة حرارة التخزين | -40 °C إلى 85 °C |
| الرطوبة النسبية | 5% ∼ 85% (غير مكثفة) |
| BER | < 1E-15 |
| نوع الجهاز / نوع الألياف | إرسال إشارات الموجات المزدوجة (OM3/OM4) |
دليل اختيار: MMA2P00-AS مقابل MMA2P00-ASHT
| رقم الجزء | درجة حرارة التشغيل | قراءة DDM | الأفضل ل |
|---|---|---|---|
| MMA2P00-AS | 0°C إلى 70°C | حتى 75 درجة مئوية داخلياً | مراكز البيانات القياسية / بيئات المؤسسات |
| MMA2P00-ASHT | 0°C إلى 85°C | حتى 90 درجة مئوية داخلياً | المناطق الخارجية أو الصناعية أو ذات درجات الحرارة العالية |
كلاهما يدعم نفس الخصائص البصرية والكهربائية؛ اختر متغير HT لمتطلبات درجة حرارة القضية الموسعة.
المزايا والقيمة التجارية
- كفاءة الطاقة:أقل من 0.45 واط يقلل من الحمل الحراري في عمليات النشر عالية الكثافة.
- جاهزة للمستقبل ومتوافقة للخلف:ويشمل SKU واحد كل من البنية التحتية 25G و 10G.
- نطاق درجة الحرارة الموسع (HT):يسمح بالتنفيذ في بيئات غير خاضعة للرقابة دون تبريد إضافي.
- جودة ميلينوكس:الاختبارات الصارمة للإنتاج تضمن أدنى معدلات الفشل في الميدان.
- معتمد من البائع:تم تصميمها واختبارها من قبل "ميلانوكس" لضمان التشغيل المشترك مع أنظمة "ميلانوكس" وتقليل مخاطر التوافق
معلومات عن الخدمة والضمان
تتضمن أجهزة الاستقبال البصرية Mellanox LinkXضمان محدود للجهاز لمدة سنة واحدةتغطي إصلاح أو استبدال قطع الغيار. الدعم الفني متاح من خلال شركاء Mellanox العالميين. للحصول على خيارات استبدال متقدمة أو دعم موسع، يرجى الاتصال بممثل المبيعات الخاص بك.
جميع الوحدات متوافقة مع RoHS وتلبي متطلبات سلامة الليزر من الفئة 1.
قائمة التحقق من المشتري
- تأكد من أن جهاز التبديل / جهاز التوجيه الخاص بك يدعم منفذ SFP28 (25G) أو SFP + (10G).
- اختر MMA2P00-ASHT إذا كانت درجة حرارة البيئة قد تتجاوز 70 درجة مئوية.
- تأكد من أن نوع الألياف متعددة الوسائط (OM3/OM4) والمسافة (≤100m) تلبي ميزانية الرابط الخاصة بك.
- تأكيد إعداد إعادة التوقيت وفقًا لمتطلبات المضيف (تحكم السجل).
- في حالة النشر الكبير، اطلب نتائج اختبار التشغيل التشغيلي مع معدات غير ميلانوكس.
الأسئلة الشائعة
ج: نعم. مع تعطيل إعادة التوقيت (عن طريق السجل أو التفاوض التلقائي) ، يعمل كوحدة 10GBASE-SR. تأكيد دعم المضيف لـ 10G SFP +.
ج: تم تأهيل إصدار ASHT لدرجة حرارة حالة التشغيل 85 درجة مئوية (مقابل 70 درجة مئوية) ويسمح بقراءات DDM الداخلية تصل إلى 90 درجة مئوية.
ج: لا ينصح به. تم تحسينه لـ OM3 / OM4. لم يتم تحديد الوصول إلى OM2 وقد يكون محدودًا.
ج: نعم، تمت برمجة المصنع مع بيانات Mellanox، مما يضمن التعرف الصحيح في مضيفي Mellanox. قد تتطلب منصات الطرف الثالث ترميزًا مخصصًا.
الاحتياطات والتعامل
- حساسة لـ (ESD) استخدم الأرض المناسبة عند التعامل.
- تجنب النظر إلى المنافذ البصرية مع تكبير عندما يتم تشغيل الوحدة.
- لا تتجاوز القيم القصوى المطلقة (جهد التزويد، عتبة الضرر).
- نظف الموصلات الضوئية قبل التزاوج، وفحص التلوث.
- تأكد من أن الجهاز المضيف يوفر تهوية كافية ، خاصة في بيئات HT.
