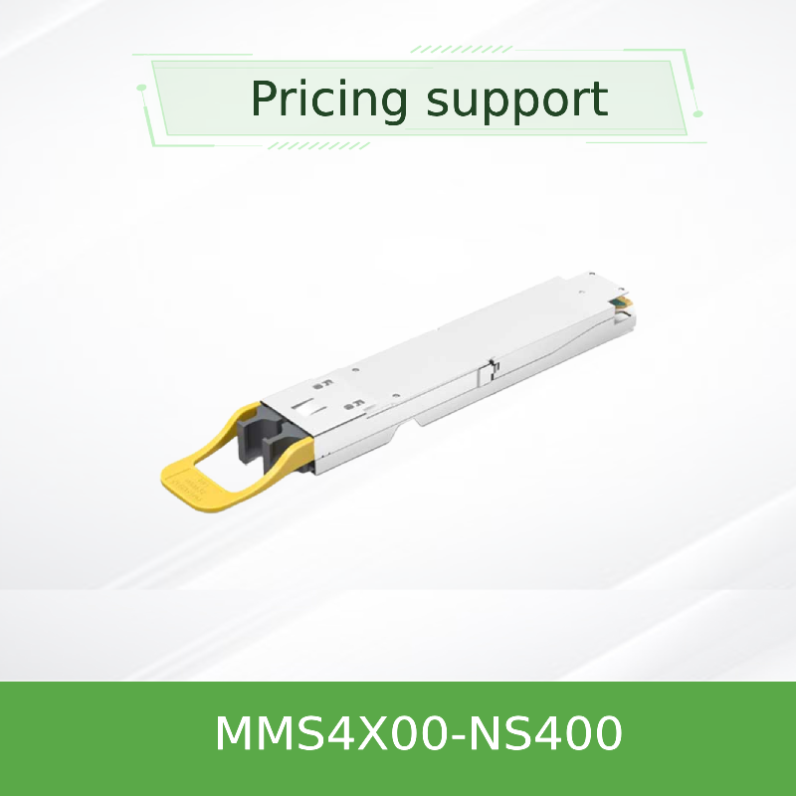

NVIDIA MMS4X00-NS400 400G OSFP Transceiver DR4 أحادي الوضع لتحويلات ConnectX-7
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MMS4x00-NS400 |
| وثيقة: | MMS4X00-NS400.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MMS4X00-NS400 (980-9I31N-00NM00) | شكل: | مكعب |
|---|---|---|---|
| قوة: | طاقة 3.3 فولت واحدة | حالة المنتجات: | مخزون |
| أصل: | الهند / إسرائيل / الصين | درجة حرارة التشغيل: | 0 ℃ - 70 ℃ |
| التقنيات: | CMIS | تكنولوجيا: | دعم IB و ETH |
| إبراز: | ناقل NVIDIA 400G OSFP,ناقل OSFP لـ ConnectX-7,جهاز إرسال بصري أحادي الوضع Mellanox,OSFP transceiver for ConnectX-7,Mellanox single-mode optical transceiver |
||
منتوج وصف
وحدة الإرسال والاستقبال NVIDIA MMS4X00-NS400 400G OSFP
وحدة إرسال واستقبال OSFP عالية الأداء بسرعة 400 جيجابت/ثانية بمنفذ واحد مصممة لمهايئات ConnectX-7 OSFP، تتميز بصريات DR4 أحادية الوضع بمدى 100 متر.
نظرة عامة على المنتج
MMS4X00-NS400 هي وحدة إرسال واستقبال OSFP بمنفذ واحد تدعم بروتوكولات InfiniBand NDR و 400GbE مع الكشف التلقائي. يتزاوج غلافها العلوي المسطح مع مشتتات حرارة مهايئات ConnectX-7، وتستخدم موصلًا بصريًا واحدًا MPO-12/APC مع أربعة ألياف إرسال وأربعة ألياف استقبال تعمل بليزر EML بطول موجي 1310 نانومتر.
الميزات الرئيسية
- معدل بيانات 400 جيجابت/ثانية: تعديل 4x 100G-PAM4، DR4 أحادي الوضع
- دعم بروتوكول مزدوج: InfiniBand NDR و 400 جيجابت إيثرنت الكشف التلقائي
- مدى 100 متر: يفترض وجود ألياف أحادية الوضع مع لوحتي توصيل
- تشغيل منخفض الطاقة: 9 واط كحد أقصى (400 جيجابت) / 5.5 واط كحد أقصى (200 جيجابت) / 1.5 واط وضع السكون
- تقليل السرعة التلقائي: يتم تكوينه ذاتيًا إلى 200 جيجابت/ثانية مع كابلات مقسمة 1:2
- تصميم OSFP مسطح علوي: توافق مشتت الحرارة مع ConnectX-7
- متوافق مع CMIS 4.0: DDM، loopback، مولد PRBS، إمكانية الترقية الميدانية
- سلامة الليزر من الفئة 1: متوافق مع RoHS، قابل للتوصيل الساخن، نطاق تشغيل من 0 درجة مئوية إلى +70 درجة مئوية
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| معدل البيانات | 400 جيجابت/ثانية (4x 100G-PAM4) أو 200 جيجابت/ثانية (2x 100G-PAM4) تم التفاوض عليها تلقائيًا |
| عامل الشكل | OSFP (مسطح علوي) |
| الموصل البصري | 1x MPO-12/APC (4 ألياف إرسال + 4 ألياف استقبال) |
| نوع الألياف | أحادي الوضع (SMF)، 1310 نانومتر EML |
| المدى الأقصى | 100 متر (كابل مستقيم)، 50 متر (كابل مقسم) |
| استهلاك الطاقة (400 جيجابت) | 9 واط كحد أقصى |
| استهلاك الطاقة (200 جيجابت) | 5.5 واط كحد أقصى |
| وضع السكون منخفض الطاقة | 1.5 واط |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| دعم البروتوكول | NDR InfiniBand / 400 جيجابت إيثرنت (الكشف التلقائي) |
| الإدارة | CMIS 4.0، I²C، DDM، loopback، PRBS |
التوافق
تم التحقق من استخدامه مع:
- مهايئات NVIDIA ConnectX-7 OSFP (أوضاع 400 جيجابت و 200 جيجابت)
- مفاتيح Quantum-2 NDR InfiniBand (عبر وحدات إرسال واستقبال MMS4X00-NS مزدوجة المنفذ)
- مفاتيح Spectrum-4 400GbE (عبر وحدات إرسال واستقبال MMS4X00-NS مزدوجة المنفذ)
- كابلات ألياف متقاطعة مستقيمة (MFP7E30-Nxxx، حتى 100 متر)
- كابلات ألياف مقسمة 1:2 متقاطعة (MFP7E40-N0xx، حتى 50 متر)
ملاحظة: لا تُستخدم وحدة الإرسال والاستقبال هذه في وحدات BlueField-3 DPUs (التي تتطلب عامل شكل QSFP112).
سيناريوهات النشر
- مفتاح إلى محول بسرعة 400 جيجابت: قم بتوصيل وحدة إرسال واستقبال 800 جيجابت مزدوجة المنفذ في مفتاح Quantum-2 أو Spectrum-4 بوحدتي إرسال واستقبال MMS4X00-NS400 باستخدام كابلات MFP7E30 مستقيمة
- مفتاح إلى أربعة محولات بسرعة 200 جيجابت: باستخدام كابلات مقسمة 1:2 (سلسلة MFP7E40)، تغذي وحدة إرسال واستقبال مزدوجة المنفذ واحدة أربعة محولات ConnectX-7 بسرعة 200 جيجابت/ثانية لكل منها
- اتصال مفتاح مباشر: روابط شبكة كاملة بسرعة 400 جيجابت عند الاتصال بوحدة إرسال واستقبال OSFP أخرى بسرعة 400 جيجابت في المفتاح
أسئلة متكررة
س: هل يمكنني استخدام MMS4X00-NS400 في وحدة BlueField-3 DPU؟
ج: لا. تتطلب وحدات BlueField-3 DPUs وحدات إرسال واستقبال QSFP112. استخدم MMS1X00-NS400 بدلاً من ذلك.
س: ماذا يحدث إذا قمت بتوصيل كابل مقسم 1:2؟
ج: تكتشف وحدة الإرسال والاستقبال تلقائيًا مسارين نشطين فقط، وتعمل بسرعة 200 جيجابت/ثانية، وتقلل استهلاك الطاقة من 9 واط إلى حوالي 5.5 واط.
س: هل وحدة الإرسال والاستقبال هذه متوافقة مع روابط الألياف بطول 100 متر؟
ج: نعم، مع كابلات MFP7E30 المستقيمة حتى 100 متر. بالنسبة للكابلات المقسمة، يبلغ الحد الأقصى للمدى 50 مترًا.
معلومات الطلب
| رقم جزء الطلب | الوصف | التطبيق |
|---|---|---|
| MMS4X00-NS400 | 400 جيجابت/ثانية بمنفذ واحد OSFP، DR4، مسطح علوي، 100 متر | مهايئات ConnectX-7 OSFP المتصلة بمفاتيح Quantum-2/Spectrum-4 |
لكابلات الألياف، اطلب MFP7E30-Nxxx (مستقيم، 1 متر - 100 متر) أو MFP7E40-N0xx (مقسم 1:2، 3 متر - 50 متر).
الخدمة والدعم
تقدم مجموعة Hong Kong Starsurge استشارات فنية قبل البيع، والتحقق من التوافق، ودعم RMA لوحدات الإرسال والاستقبال من NVIDIA. نقدم شحنًا عالميًا، وأسعارًا بالجملة، وإدارة حسابات مخصصة لعملاء المؤسسات.
