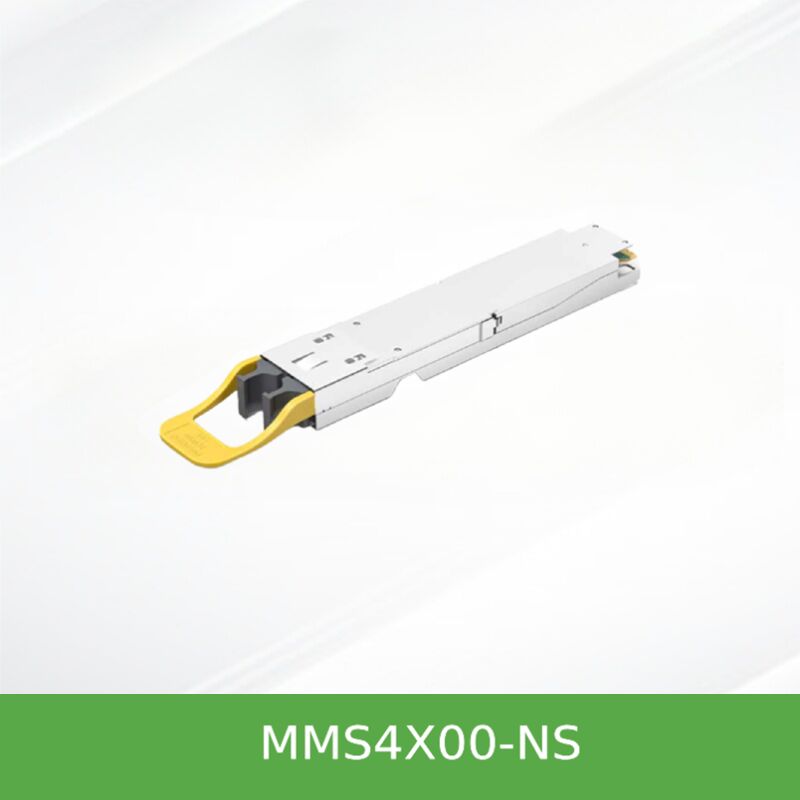

NVIDIA MMS4X00-NS 800G ناقل OSFP مزدوج الموانئ: 2x400G NDR InfiniBand و 400GbE للكوانتوم-2 / الطيف-4
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MMS4x00-NS |
| وثيقة: | MMS4X00-NS.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MMS4x00-NS | شكل: | مكعب |
|---|---|---|---|
| قوة: | طاقة 3.3 فولت واحدة | حالة المنتجات: | مخزون |
| أصل: | الهند / إسرائيل / الصين | درجة حرارة التشغيل: | 0 ℃ - 70 ℃ |
| التقنيات: | CMIS | تكنولوجيا: | دعم IB و ETH |
منتوج وصف
2x400G NDR InfiniBand / 400GbE لتحويلات الكم-2 و 4 طيف
إن NVIDIA MMS4X00-NS هو ناقل OSFP ثنائي الموانئ 800G الرائد الذي يدمج محركين مستقلين 400G في وحدة قابلة للشحن واحدة. تم تصميمه لمجموعات العمود الفقري عالية الكثافة وGPU ،يدعم DR8 البصريات أحادية الوضع مع ما يصل إلى 100 متر، 17W أقصى طاقة، ومتوافقة OSFP MSA الساخنة. مثالية للتبديل إلى التبديل، التبديل إلى المكيف، وتوصيل DGX H100 Cedar-7.
إن NVIDIA MMS4X00-NS (النسخة المزدوجة) و MMS4X00-NS-FLT (المسطحة) هي أجهزة استقبال 800Gb / s مزدوجة المنفذات التي تستخدم اثنين من موصلات MPO-12/APC البصرية ،كل منها يوفر 400Gb / s باستخدام تعديل 100G-PAM4يسمح هذا الابتكار لقفص OSFP واحد بدعم منفذين ماديين ، مما يضاعف بكفاءة كثافة اللوحة الأمامية في محولات كوانتوم -2 إنفيني باند وسبكتروم -4 إيثيرنت.يكتشف جهاز الاستقبال تلقائيًا بروتوكول التبديل (InfiniBand أو Ethernet) ويعمل بسلاسة عبر البيئتينمع التشخيص الرقمي المدمج (DDM) ، وضع النوم منخفض الطاقة (1.5W) ، ومطابقة CMIS 4.0 ، يوفر MMS4X00-NS اتصالًا متبادلًا بصريًا 800G موثوقًا وفعالًا من حيث الطاقة لمراكز البيانات الحديثة.
800Gb / s مجموع (2x400G) لكل قفص OSFP ؛ يقلل من منافذ التبديل والكابلات.
إنفيني باند NDR الأصلية و 400GbE Ethernet
ليزر 1310nm EML، 8 ألياف لكل منفذ، 100m يصل (2 ألواح التصحيح بما في ذلك).
17 واط أقصى نشط، 1.5 واط وضع النوم منخفضة الطاقة؛ 3.3 فولت إمدادات واحدة.
التبديل إلى التبديل (800G) ، التبديل إلى اثنين من محولات 400G ، أو 1: 2 الفاصل لأربعة روابط 200G.
القمة المزدوجة للاستبدالات المبردة بالهواء (Quantum-2 / Spectrum-4) ؛ القمة المسطحة لأنظمة DGX H100 و نظام التبريد السائل.
التشخيص المتقدم، الحلقة، مولد PRBS، والبرمجيات الميدانية قابلة للتحديث.
متوافقة مع القانون RoHS، قابلة للتوصيل بالدفء، درجة حرارة الحجرة من 0°C إلى +70°C.
يستفيد MMS4X00-NS من تعديل 100G-PAM4 على 8 مسارات متوازية ذات وضع واحد لكل منفذ ، مع محركين استقبال مستقلين داخل وحدة OSFP واحدة.يتناسب ترتيب موصل MPO-12 / APC الرأسي المحتوي على براءة اختراع NVIDIA مع واجهات 400G مزدوجة كاملة داخل بصمة OSFP القياسيةتدعم الوحدة موازنة Tx التكيفية، ووسعة Rx الخروج قابلة للبرمجة، ومراقبة تشخيصية رقمية شاملة (درجة الحرارة، والجهد، والتيار التحيز، TX / RX الطاقة).كما يحتوي على الحلقة الجانب المضيف والخط وكذلك فحص نمط PRBS، مما يتيح استكشاف الأخطاء على مستوى الميدان وتحسين الروابط.
- التبديل إلى التبديل عند 800 جيجابايت/ثانية:جهازي MMS4X00-NS (واحد في كل Quantum-2 / Spectrum-4) متصلين بكابلين MFP7E30 للألياف المستقيمة لـ 800G.
- التبديل إلى محولات 400G مزدوجة:ربط جهاز إرسال مزدوج الموانئ إلى بطاقتين ConnectX‐7 (OSFP) أو BlueField‐3 (QSFP112) 400G باستخدام كابلات الألياف المستقيمة.
- التبديل إلى أربع روابط 200G:استخدام كابلات 1: 2 (MFP7E40-N0xx) لتوفير أربعة اتصالات 200Gb / s من قفص OSFP واحد.
- DGX H100 التكامل:النسخة المسطحة (MMS4X00-NS-FLT) تتزاوج مع بطاقات Cedar‐7 في داخل NVIDIA DGX H100 ، مما يقلل من عدد أجهزة الاستقبال بنصف مقارنة بالأجيال السابقة.
- خيارات المدى الطويل:بالنسبة لـ 500m switch-to-switch، اطلب MMS4X00-NS-NM (الشريط الأرجواني) لتوسيع نطاق النظام الواحد.
متوافق تمامًا مع أنظمة NVIDIA الإيكولوجية من النهاية إلى النهاية InfiniBand و Ethernet. تم التحقق منها للاستخدام في:
- أجهزة التبديل الكمية-2 NDR InfiniBand (مبردة بالهواء، مطلوبة فوق الزعانف)
- أجهزة تحويل الطيف 4 400GbE (32/64 قفص OSFP)
- مكيّفات ConnectX‐7 (OSFP و QSFP112 form factors)
- وحدة تحكم للقطاع الأزرق-3 (QSFP112)
- DGX H100 والمنصات المبردة بالسائل (النسخة المسطحة)
| المعلم | المواصفات |
|---|---|
| معدل البيانات | 800Gb / s مجتمعة (2x 400Gb / s) ، 8x 100G-PAM4 لكل منفذ |
| عامل الشكل | OSFP (Octal Small Form Factor Pluggable) متوافقة مع MSA |
| الجهاز الضوئي | 2x MPO-12/APC (اللمس الجسدي الزاوي، 8 ألياف نشطة كل واحدة) |
| نوع الألياف | ليزر EML أحادي الوضع (SMF) ، 1310nm |
| الحد الأقصى | 100 متر (مع اثنين من ألواح التصحيح) ؛ نسخة 500 متر متاحة (-NM) |
| تفريغ السلطة | الحد الأقصى 17 واط (نشط) ، وضع النوم منخفض الطاقة 1.5 واط |
| فولتاج التغذية | 3.3 فولت ± 5٪ |
| نطاق درجة حرارة الصندوق | 0°C إلى +70°C (تشغيل) |
| درجة حرارة التخزين | -40°C إلى +85°C |
| الرطوبة النسبية (غير مكثفة) | 5% إلى 95% |
| دعم البروتوكول | NDR InfiniBand / 400Gb Ethernet (الكشف التلقائي) |
| واجهة الإدارة | CMIS 4.0 (I2C) ، DDM، انقطاع، التحكم في طاقة منخفضة |
| أمان الليزر | منتج ليزر من الفئة 1 ، FDA / CDRH ، IEC 62368 ، RoHS |
| قابلة للاشتباك بالماء | نعم، مواصفات OSFP الساخنة |
ملاحظة: المعلمات التي لم يتم تحديدها علنًا في وثيقة المرجعية تحمل علامة "غير محددة علنًا" يرجى التأكيد قبل طلب التكوينات المخصصة.
| رقم الطلب (OPN) | الوصف | التطبيق |
|---|---|---|
| MMS4X00-NS | OSFP مزدوج الموانئ ، 2x400G DR8 ، ذو رأس ذو أجنحة ، يصل إلى 100m | مفاتيح Quantum-2 / Spectrum-4 المبردة بالهواء |
| MMS4X00-NS-FLT | OSFP مزدوج الموانئ ، سطح مسطح ، 100m | DGX H100، Cedar-7، أنظمة تبريد السائل |
| MMS4X00-NS-NM | 500 متر، وضع واحد (الخط الأرجواني) | وصلات أكثر طولا من مفتاح إلى مفتاح |
- كثافة الميناء تضاعفتمنفذين 400G لكل قفص OSFP الفعلي ، مما يقلل من عدد المفاتيح وتعقيد الكابلات.
- طاقة النظام المنخفضة لكل جيجابيت:الإلكترونيات المشتركة للوحدة ونظام النوم منخفض الطاقة يقلل بشكل كبير من الطاقة العاطلة.
- قدرة 800G جاهزة للمستقبل:الهجرة السلسة من البنية التحتية 400G إلى 800G دون تغيير أجهزة المحول.
- مخزون موحد:يسهل جهاز إرسال واحد SKU لكل من InfiniBand و Ethernet
- التحقق من صحة النظام البيئي NVIDIA الأصلي:يضمن اختبار الإنتاج الصارم الموثوقية والأداء خارج الصندوق.
توفر مجموعة Hong Kong Starsurge الدعم الفني الكامل قبل المبيعات وما بعد المبيعات ، بما في ذلك التحقق من التوافقات واستشارات البرمجيات الثابتة والخدمات اللوجستية العالمية.فريقنا يقدم توصيات تجميع الكابلات المخصصة وخدمات RMA. للطلبات الكبيرة ، إدارة حساب مخصصة و استجابة 24 ساعة متاحة.
الجواب: نعم. يحتوي جهاز الاستقبال على بروتوكول البرمجيات الثابتة ويقوم بتشغيل الوضع الصحيح تلقائيًا عند إدخاله في مفتاح كوانتوم 2 (IB) أو سبكتروم 4 (إيثيرنت).
ج: كابلين متقاطعين MPO‐12/APC إلى MPO‐12/APC منفصلين (النوع-B). لاستخدام كابلات الانفصال 1: 2 (سلسلة MFP7E40) لتطبيقات الفاصل.
الجواب: يوفر الجزء العلوي المزدوج (MMS4X00-NS) مساحة سطح إضافية لتبريد تدفق الهواء في المفاتيح. يتناسب الجزء العلوي المسطح (MMS4X00-NS-FLT) مع DGX H100 ورفوف تبريد السائل مع أجهزة غسيل الحرارة المدمجة.
ج: نعم، باستخدام كابلات MPO-12 / APC مستقيمة إلى جهاز استقبال 400G QSFP112 (على سبيل المثال، MMS1X00-NS400). خريطة المسار البصري متطابقة.
ج: ضمان المصنع القياسي لمدة سنة واحدة، قابلة للتمديد. اتصل بـ Starsurge للحصول على خطط دعم معززة.
- قم بتثبيت أغطية الغبار دائمًا عندما لا يتم إدخال كابل الألياف؛ تصل إلى 80٪ من مشاكل الروابط من الموصلات الملوثة.
- تنظيف كل من حاوية جهاز الاستقبال وموصول الألياف قبل التزاوج. استخدم طرق التنظيف الجاف المعتمدة لا تطبق السوائل.
- لاحظوا احتياطات التعامل مع ESD. الوحدة حساسة للتفريغ الكهربائي.
- لا تتجاوز القيود القصوى المطلقة (درجة حرارة القبو > 70 درجة مئوية أو إمدادات > 3,6 فولت).
- استخدم كابلات نوع B المتقاطعة الموصى بها فقط للحفاظ على القطبية وسلامة الإشارة.
هونغ كونغ ستارسرج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008،الشركة تخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكةمع دعم فريق مبيعات وفني من ذوي الخبرة، ستارسورج تدعم الصناعات مثل الحكومة، الرعاية الصحية،التصنيعكما تقدم الشركة حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرمجيات المخصصة والدعم متعدد اللغات والتسليم العالمي.مع نهج العميل أولاً، تركز Starsurge على الجودة الموثوقة والخدمة المستجيبة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتطوير وموثوق بها.
2 منفذ 400G مستقل
(500 مترا متوافرة)
وضع النوم + 1.5W
استشارات خيارات العمل المؤقت الصناعي
| منصة NVIDIA | عامل الشكل | مدعوم | الاختلاف المطلوب للجهاز الإرسالي |
|---|---|---|---|
| مفتاح NDR الكم-2 | OSFP (بتبريد الهواء) | نعم.. | MMS4X00-NS (مكون من قمم) |
| مفتاح الايثنتر Spectrum‐4 | OSFP (بتبريد الهواء) | نعم.. | MMS4X00-NS (مكون من قمم) |
| DGX H100 (Cedar‐7) | قفص داخلي OSFP | نعم.. | MMS4X00-NS-FLT (أعلى مسطح) |
| محول ConnectX‐7 | OSFP / QSFP112 | نعم.. | من خلال كابلات مستقيمة أو مفرقة |
| BlueField-3 DPU | QSFP112 | نعم.. | عبر جهاز استقبال 400G QSFP112 مستقيم (MMS1X00-NS400) |
- تأكيد نموذج المفتاح (Quantum-2 / Spectrum-4) ونوع التبريد (الهواء / السائل) لتحديد الزعانف أو السطح.
- حساب طول الألياف: حتى 100m للقياسية، واختيار -NM حتى 500m.
- تحديد الانفصال المطلوب: الكابلات المستقيمة (2x400G) أو 1: 2 القسمة (4x200G).
- تأكد من أن موصلات MPO‐12/APC (البولندية الزاوية، القشرة الخضراء) ليست متوافقة مع UPC.
- تحقق من أن كليهما كابلات الألياف في رابط منفذ مزدوج هي من نفس النوع (كلاهما مستقيم أو كلاهما مقسم).
- تحقق من أن برنامج ConnectX‐7 / BlueField‐3 يدعم سرعات NDR200 أو NDR400.
- NVIDIA MMS4X00-NS-FLT Flat-top twin-port 800G لـ DGX H100
- NVIDIA MMS1X00-NS400 عابرة واحدة 400G أوسفبي جهاز استقبال (DR4)
- MFP7E30-Nxxx مقطوعة MPO-12/APC كابلات الألياف المتقاطعة (1m إلى 100m)
- MFP7E40-N0xx 1: 2 MPO‐12/APC إلى MPO‐12/APC مزدوج ، يصل إلى 50m
- منصة التحويل الكمية-2 64 منفذ من 400G NDR InfiniBand
- مبادئ توجيهية وإدارة الكابلات NVIDIA (ملاحظة الطلب)
- مواصفات OSFP MSA Rev. 1.12 (www.osfpmsa.org)
- معيار واجهة الإدارة CMIS 4.0 / 5.0
- NVIDIA InfiniBand NDR أفضل الممارسات.
