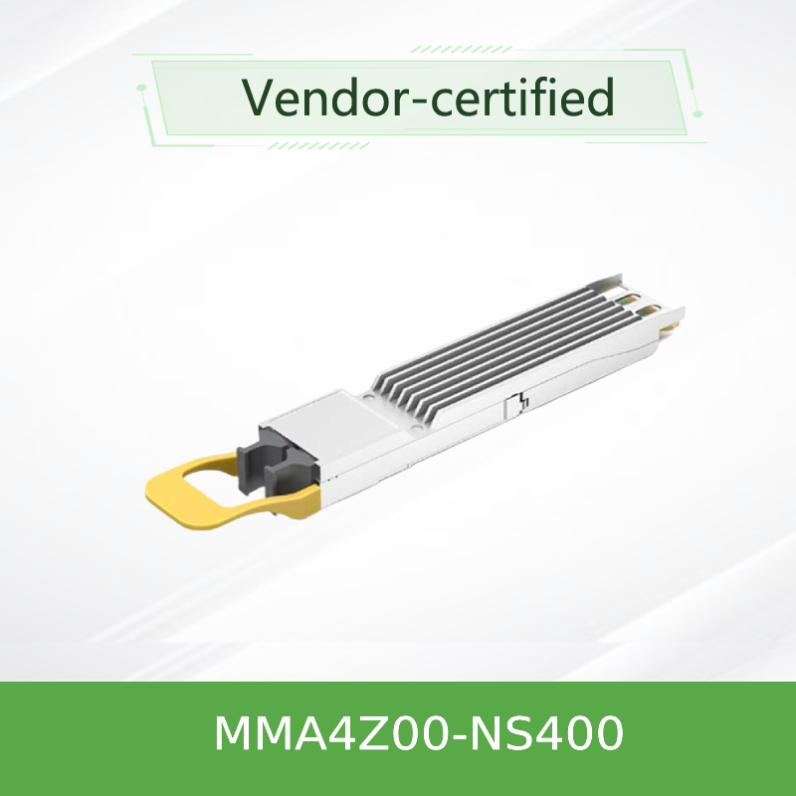

NVIDIA MMA4Z00-NS400 400G OSFP SR4 جهاز استقبال متعدد الأوضاع 4-قناة 100G-PAM4
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MMA4Z00-NS400 |
| وثيقة: | MMA4Z00-NS400.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديدة ومبتكرة | التوفر: | مخزون |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند وإيثرنت | السرعة القصوى: | 800 جيجابايت/ثانية |
| طول: | 50 م | نطاق درجة الحرارة: | 0 درجة مئوية إلى +70 درجة مئوية |
| اسم: | emllanox جهاز الإرسال والاستقبال البصري MMA4Z00-NS400 400GB/S أحادي المنفذ OSFP 400GB/S Multimode SR | الكلمات الرئيسية: | Mellanox جهاز الإرسال والاستقبال البصري |
| إبراز: | جهاز NVIDIA 400G OSFP SR4,جهاز إرسال بصري متعدد الأوضاع ذو 4 قنوات,100G-PAM4 أوسف بي ترسيفر |
||
منتوج وصف
NVIDIA MMA4Z00-NS400 400G OSFP SR4 جهاز استقبال متعدد الأوضاع
وحدة بصرية 100G-PAM4 ذات 4 قنوات لـ InfiniBand NDR و 400GbE
لمحة عامة عن المنتج
NVIDIA MMA4Z00-NS400 هو جهاز استقبال متعدد الأوضاع من نوع OSFP SR4 ذو منفذ واحد 400Gb / s مصمم لمراكز البيانات عالية الأداء. يحتوي على 4 خطوط من تعديل 100G-PAM4 ، وتكنولوجيا VCSEL 850nm ،ومكون من علبة MPO‐12/APC البصريةمع دعم كلاً من أوضاع 400G و 200G التلقائية (عندما تستخدم مع كابلات القسمة) ، فإنه يوفر اتصالًا مرنًا وفعالًا من حيث الطاقة لمحولات ConnectX‐7 ومفتاحات Quantum‐2/Spectrum‐4.
الخصائص الرئيسية
- معدل البيانات: 400Gb/s (4* 100G-PAM4) أو 200Gb/s (2* 100G-PAM4)
- دعم البروتوكول: InfiniBand NDR، 400GbE
- واجهة بصرية: MPO‐12/APC (موصول 4 قنوات واحد)
- طول الموجة: 850nm VCSEL
- المدى: 50m OM4 / 30m OM3
- استهلاك الطاقة: 8.5W max (400G) / 5.5W max (200G)
- قابلة للتوصيل الساخن: عامل شكل OSFP ، متوافق مع OSFP MSA
- الإدارة: متوافقة مع CMIS 4.0 ، واجهة I2C
- التشخيص الرقمي: DDM لدرجة الحرارة، والجهد، والتحيز، و Tx / Rx الطاقة
- الامتثال: RoHS ، درجة 1M من سلامة الليزر
التكنولوجيا والتصميم
يستخدم MMA4Z00-NS400 التكنولوجيا البصرية المتقدمة لشركة NVIDIA مع صفوف VCSEL بسعة 850nm وربط الألياف متعددة الأوضاع عالية السرعة. يستخدم تصميم 4 قنوات تعديل 100G-PAM4 لكل شريط ،توفير عرض النطاق الترددي الإجمالي لـ 400G عبر رابط MPO‐12/APC واحد. يدعم جهاز الاستقبال المتكيف مع تساوي مدخل Tx ، ووسعة الخروج Rx القابلة للبرمجة ، وتعديل ما قبل / ما بعد المؤشر لتحقيق سلامة إشارة مثالية.مراقبة التشخيص الرقمي (DDM) توفر رؤية في الوقت الحقيقي في درجة الحرارة، وجهد التغذية ، وتيار تحيز الليزر ، ومستويات الطاقة البصرية. وتشمل الوحدة أيضًا أنماط مولد / فحص PRBS ووضعيات الحلقة للتشخيص النظام.
النشرات النموذجية
- وضع 400G (كابلات مستقيمة): قم بتوصيل مفاتيح Quantum‐2 أو Spectrum‐4 بمحولات ConnectX‐7 OSFP بسرعة 400Gb/s باستخدام كابلات الألياف المتقاطعة المستقيمة MFP7E10
- وضع 200G (كابلات التقسيم): استخدم كابلات التقسيم MFP7E20 1: 2 لربط جهاز استقبال OSFP 400G واحد بمحولين 200G ConnectX‐7 ، مما يقلل تلقائيًا من استهلاك الطاقة
- التبديل إلى التبديل: أجهزة OSFP الاستقبال مزدوجة الموانئ مع كابلات مستقيمة تدعم روابط التبديل إلى التبديل 800G
- الحوسبة عالية الأداء: أنسجة InfiniBand NDR لتدريب الذكاء الاصطناعي / ML ومجموعات HPC
- سحاب المؤسسات: روابط تجميع 400GbE في مراكز البيانات واسعة النطاق

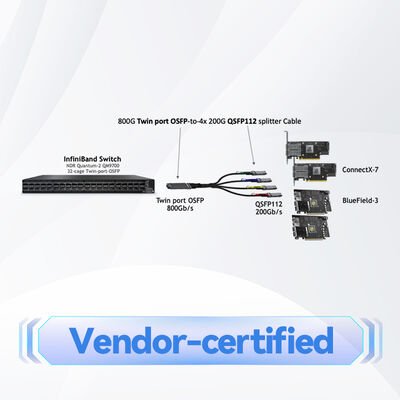

التوافق
المفاتيح: NVIDIA Quantum‐2 (InfiniBand NDR) ، Spectrum‐4 (Ethernet 400G).
المحولات / DPUs: ConnectX‐7 OSFP (للمستقبل OSFP هذا). DPUs BlueField‐3 تقبل متغيرات QSFP112 هذه الوحدة OSFP غير متوافقة مع BlueField‐3.
كابلات الألياف الموصى بها: كابلات NVIDIA MFP7E10 (مباشرة) و MFP7E20 (1: 2 splitter) المختلفة من النوع B مع موصلات MPO / 12 / APC.
البروتوكولات: InfiniBand NDR و 400GbE (الاكتشاف التلقائي بناءً على المضيف).
لا تستخدم أجهزة OSFP المستقبلة ذات منفذ واحد في المفاتيح. يجب أن تكون كل من الألياف في أجهزة الاستقبال ذات الميناءين من نفس النوع أو المشتتة ولا يمكن خلطها.
المواصفات التقنية
| المعلم | القيمة |
|---|---|
| نوع المنتج | 400G OSFP SR4 جهاز استقبال متعدد الأوضاع |
| عامل الشكل | OSFP (متوافق مع MSA) ، سطح مسطح |
| معدل البيانات | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| الجهاز الضوئي | MPO-12/APC واحد (8 ألياف نشطة: 4 TX + 4 RX) |
| طول الموجة | 850nm VCSEL |
| النطاق (OM4) | ما يصل إلى 50 متر (مع 2 لوحات تثبيت) |
| النطاق (OM3) | ما يصل إلى 30 متراً (مع 2 لوحات تثبيت) |
| فولتاج التغذية | 3.3 فولت (3.135 فولت) |
| القوة القصوى (400G، 4-ch) | 8.5W أقصى (8W نموذجية) |
| القوة القصوى (200G، 2-ch) | 5.5W أقصى (5W نموذجية) |
| وضع طاقة منخفضة | 2W أقصى |
| درجة حرارة الحجرة | 0 °C إلى 70 °C (DDM إلى 75 °C) |
| درجة حرارة التخزين | -40 °C إلى 85 °C |
| الرطوبة النسبية | 5 ٪ ٪ 95 (غير مكثف) |
| واجهة الإدارة | I2C (متوافق مع CMIS 4.0) |
| التشخيص الرقمي | درجة الحرارة، Vcc، التحيز، Tx/Rx القوة لكل مسار |
| أمان الليزر | الفئة 1M (IEC 60825-1 ، CDRH 21 CFR 1040) |
| اسحب علامة التبويب | البن (متعدد الوضع) |
| قشرة الصلة | أخضر (MPO‐12/APC) |
| رقم الطراز | MMA4Z00-NS400 |
يتم تمكين وضع 200G (2 قناة) تلقائيًا عند استخدام كابلات 1: 2 (سلسلة MFP7E20). ينخفض استهلاك الطاقة نسبيًا.
دليل اختيار المنتج
| رقم الطلب | الوصف | عامل الشكل | الوصول |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4 ، متعدد الأوضاع ، MPO-12 / APC ، 850nm | OSFP | 50م OM4 |
| MMA4Z00-NS (منفذ مزدوج) | 800G OSFP مزدوج الموانئ 2 * 400G SR4 | OSFP | 50م OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (متغير QSFP112) | QSFP112 | 50م OM4 |
لموافقة BlueField‐3 DPU ، استخدم متغير QSFP112 (MMA1Z00‐NS400). هذه الوحدة OSFP هي لمكيفات ConnectX‐7 OSFP فقط.
المزايا الرئيسية
- أنماط السرعة المرنة: التشغيل التلقائي 200G/400G بناءً على نوع الكابل (مباشرة أو مقسمة)
- كفاءة الطاقة: 5.5W max في وضع 200G
- تصميم OSFP المدمج: تتكامل القشرة المسطحة مع مخزونات حرارة قفص ConnectX‐7
- البروتوكول غير المعروف: الكشف التلقائي عن InfiniBand NDR أو 400GbE ، تبسيط التجرد
- سلامة إشارة متفوقة: يقلل بريق APC من الانعكاسات الخلفية لموثوقية PAM4
- تشخيص شامل: DDM في الوقت الحقيقي مع عتبات الإنذار / الإنذار
الأسئلة الشائعة
س: ما هو الفرق بين أوضاع 400G و 200G؟
ج: في وضع 400G ، تكون جميع الممرات الأربع نشطة مع كابلات MFP7E10 مستقيمة. في وضع 200G ، يكتشف جهاز الاستقبال تلقائيًا كابلات MFP7E20 1: 2 المقسمة ويقوم بتفعيل 2 ممرًا فقط ،تقليل استهلاك الطاقة.
س: هل هذه الوحدة متوافقة مع وحدات BlueField‐3 DPU؟
الجواب: لا، تتقبل وحدات المعالجة المركزية BlueField‐3 أجهزة QSFP112 فقط. بالنسبة إلى BlueField‐3، استخدم المتغير MMA1Z00‐NS400 QSFP112.
السؤال: هل يمكنني خلط الكابلات المستقيمة والقطعة في جهاز استقبال مزدوج الموانئ؟
ج: لا. يجب أن تكون كل من الألياف في جهاز OSFP الإرسال مزدوج الموانئ من نفس النوع إما كليهما كابلات مستقيمة أو كليهما كابلات فاصل.
س: ما نوع كابل الألياف المطلوب؟
ج: استخدم كابلات التقاطع من النوع B الموردة من شركة NVIDIA مع موصلات MPO-12 / APC MFP7E10 لـ 400G مستقيم أو MFP7E20 لـ 200G منفصل.
السؤال: ما هو الحد الأقصى لامتداد هذا جهاز الإرسال؟
ج: 50 متر على ألياف OM4 متعددة الأوضاع (مع وصلتين لوحة التصحيح) أو 30 متر على OM3.
السؤال: هل يمكن استخدام هذه الوحدة في مفاتيح إيثيرنت؟
ج: لا تستهدف أجهزة OSFP المتصاعدة ذات منفذ واحد مثل MMA4Z00-NS400 الاستخدام في المفاتيح. تم تصميمها لتحويلات ConnectX-7 / OSFP.تستخدم أجهزة الاستقبال OSFP ذات المنافذ المزدوجة في محولات كوانتوم 2 و سبكتروم 4.
الاحتياطات في التعامل
تحذير عن سلامة الليزر: التعرض لأشعة الليزر يمكن أن يسبب ضررًا للعين. استخدمي معدات حماية للوجه أثناء التعامل مع هذا المنتج وأبقي ضوء الليزر بعيداً عن العينين والوجوه.
- الحفاظ على أغطية الغبار على جهاز الاتصال البصري كلما كان كابل الألياف غير متصلة
- نظف دائمًا كلًا من حاوية جهاز الاستقبال وموصول الكابل قبل إدراجها 80٪ من مشاكل الرابط مرتبطة بموصولات بصرية قذرة
- مراعاة الاحتياطات القياسية لـ ESD أثناء التثبيت والتعامل
- لا تطبق السوائل على المرفق البصري؛ استخدم أدوات وتقنيات التنظيف المعتمدة
- لا تستخدم سوى كابلات الألياف المصنعة من NVIDIA أو المؤهلة (سلسلة MFP7E10/MFP7E20)
- تأكد من إدخال الوحدة بالكامل وإغلاقها لمنع مشاكل الحرارة والاتصال

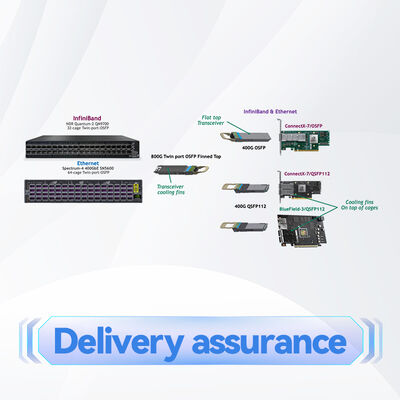

مصفوفة التوافق
| نوع الجهاز | المنصات المدعومة |
|---|---|
| مفاتيح InfiniBand | NVIDIA Quantum‐2 (مع أجهزة استلام OSFP مزدوجة الموانئ) |
| أجهزة التبديل | NVIDIA Spectrum‐4 (مع أجهزة استلام OSFP مزدوجة الموانئ) |
| محولات | ConnectX‐7 / OSFP (هذه الوحدة) |
| الـ DPU | غير متوافق مع BlueField-3 (استخدم متغير QSFP112) |
| الكابلات الموصى بها | MFP7E10 (مستقيم) ، MFP7E20 (مقسّم) |
قائمة التحقق من المشتري
- تأكد من أن محولك يدعم OSFP (ConnectX‐7/OSFP)
- التحقق من السرعة المطلوبة: 400G (كابلات مستقيمة) أو 200G (كابلات تقسيم)
- حدد كابل الألياف المناسب: MFP7E10 (مستقيم) أو MFP7E20 (مقسّم)
- تأكد من أن مصنع الألياف هو OM3 أو OM4 متعددة الأوضاع مع موصلات MPO‐12/APC
- التحقق من جانب التبديل يستخدم ناقلات OSFP متوافقة
- تحقق من ميزانية الطاقة والتبريد لوحدة OSFP
منتجات ذات صلة
- MMA4Z00-NS إرسال OSFP 800G 2 * 400G SR4 مزدوج الموانئ (جانب المحول)
- MMA1Z00-NS400 400G QSFP112 SR4 (متوافق مع BlueField-3)
- كابلات الألياف المتقاطعة المستقيمة ذات القنوات الأربعة
- كابلات الألياف المتقاطعة ذات القسمة 1: 2
- بطاقات محولات ConnectX‐7 / OSFP
