NVIDIA Mellanox MQM9790-NS2F 64-Port NDR 400Gb/s InfiniBand Router 51.2Tb/s مع التوجيه المتقدم وتدفق الهواء P2C
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | حالة: | جديدة ومبتكرة |
|---|---|---|---|
| عرض النطاق الترددي الإجمالي: | 51.2 تيرابايت/ث ثنائية الاتجاه | إدارة: | MLNX-OS مع CLI ، Webui ، SNMP ، JSON Support |
| اسم: | MQM9790-NS2F InfiniBand Mellanox Network Switch تحجيم مراكز البيانات مع NDR 400G InfiniBand Smart Sw | الكلمة الرئيسية: | مفتاح ميلانوكس 400 جرام |
| إبراز: | راوتر InfiniBand بسرعة 400 جيجابت/ثانية من Nvidia Mellanox,مفتاح InfiniBand 64 منفذ NDR,مفتاح شبكة بإنتاجية 51.2 تيرابايت/ثانية |
||
منتوج وصف
NVIDIA Mellanox MQM9790-NS2F 64 منفذ NDR 400Gb / s جهاز توجيه InfiniBand
جهاز توجيه عالي الأداء ذو 64 منفذًا مع توجيه متقدم وتبريد من الأمام إلى الخلف لأقمشة HPC والذكاء الاصطناعي واسعة النطاق
لمحة عامة عن المنتج

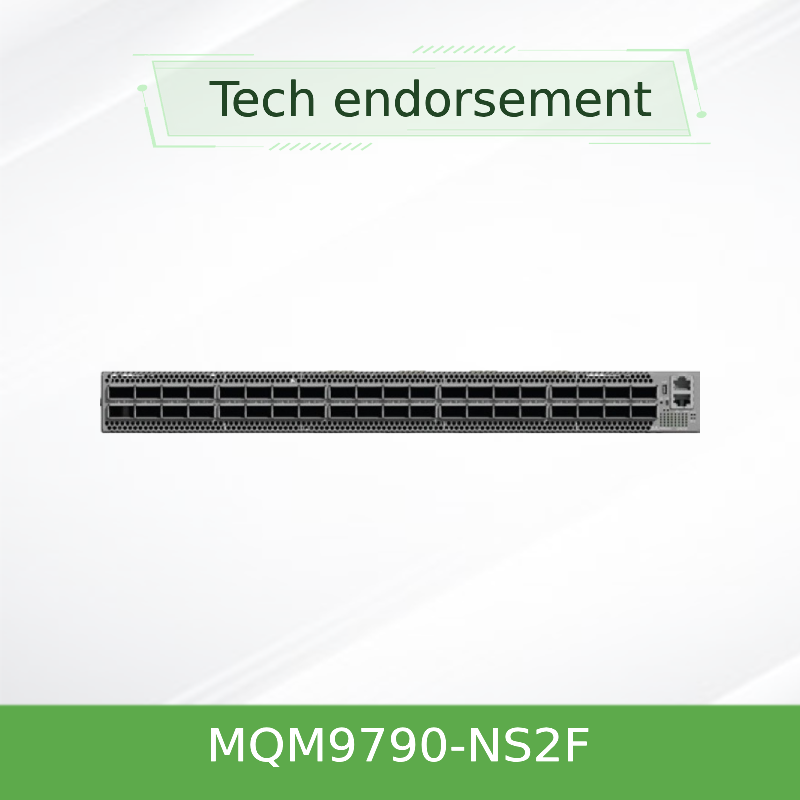

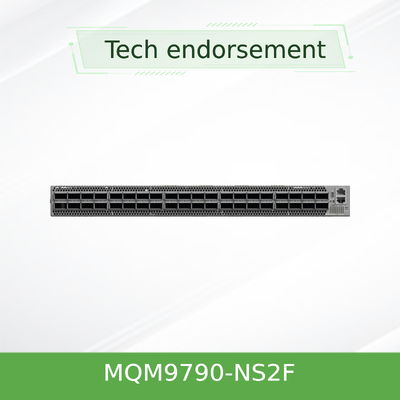

NVIDIA Mellanox MQM9790-NS2F هو راوتر InfiniBand عالي الأداء يقدم 64 منفذًا من عرض النطاق الترددي الثنائي التوجيهي الكامل 400Gb / s في عامل شكل 1U مضغوط.يحتوي على تدفق الهواء P2C (من الأمام إلى الخلف) وقدرات التوجيه المتقدمة، تم بناء هذا النموذج خصيصًا لبيئات مركز البيانات عالية الحساب والذكاء الاصطناعي واسعة النطاق والتي تتطلب تقسيم الشبكة والعزلة والتوجيه بين الشبكات الفرعية.
كموجر مدير في سلسلة NVIDIA Quantum-2 ، فإنه يوفر 64 منفذ QSFP56 يعمل بسرعة 400 جيجابايت / ثانية لكل منفذ مع وظائف التوجيه المتقدمة بما في ذلك توجيه شبكة فرعية InfiniBand ، وعزل حركة المرور ،وتقسيم شبكة متعددة المستأجرينتعمل وحدة المعالجة المركزية المتكاملة x86 ذات النواة المزدوجة على MLNX-OS ، مما يتيح إدارة شاملة في الصندوق بما في ذلك مدير الشبكة الفرعية المتكاملة وبروتوكولات التوجيه المتقدمة للأنسجة الكبيرة.
الخصائص الرئيسية
- 64 × 400 جيجابايت/ثانية الموانئ:عرض النطاق الترددي الثنائي الاتجاه الكامل لكل منفذ مع موصلات QSFP56 ، تدعم النحاس السلبي والكابلات البصرية النشطة والوحدات البصرية
- 51.2 تيرابايت/ثانية:قدرة التبديل المجمعة غير المحجومة مع تأخير منخفض للغاية من منفذ إلى منفذ
- التوجيه المتقدم لـ InfiniBand:يدعم توجيه الشبكة الفرعية ، وعزل حركة المرور ، وتقسيم الشبكة متعددة المستأجرين لهندستات نسيج معقدة
- الحوسبة في الشبكة (SHARP v3):يقلل التحميل الجماعي المتسارع من الأجهزة من وقت عمليات MPI ويحسن من قابلية تنمية تطبيقات HPC
- يتم إدارتها باستخدام MLNX-OS:وحدة المعالجة المركزية x86 مزدوجة النواة مع 8GB ذاكرة الوصول العشوائي و 32GB SSD ؛ إدارة الهيكل الكاملة عبر CLI و SNMP ودمج UFM الاختياري
- 1+1 قوة زائدة ومشجعين:إمدادات الطاقة المعتمدة على الذهب + و ENERGY STAR؛ تدفق الهواء P2C (من الأمام إلى الخلف) مع مروحة قابلة للتبادل الساخن
- كفاءة عالية:تصميم طاقة محسّنة مع استهلاك طاقة ATIS المزن أقل من 180 واط لنظام مكتظ بالكامل
- دعم النسيج على نطاق واسع:مصممة للأنسجة مع الآلاف من العقد، وتوفير قدرات التوجيه والإعادة القوية
قدرات جهاز التوجيه
يوفر MQM9790-NS2F ميزات التوجيه المتقدمة في InfiniBand خارج التبديل القياسي:
- توجيه الشبكة الفرعية إلى الشبكة الفرعية للأنسجة متعددة المستويات
- عزل حركة المرور ودعم النسيج الافتراضي
- تقسيم شبكة متعددة المستأجرين
- الجداول الموسعة للتوصيل للنشر على نطاق واسع
- التكامل مع UFM لإدارة سياسة التوجيه
اتجاه تدفق الهواء: P2C (من الأمام إلى الخلف)
هذا النموذج يستقطب الهواء البارد من الجزء الأمامي من الهيكل ويخرج الهواء الساخن من الخلف. وهو مخصص للبيئات القياسية لمراكز البيانات مع تكوينات الممر البارد الأمامي.يرجى التأكد من أن تكوين التبريد رف الخاص بك مطابقة هذا الاتجاه تدفق الهواءللتبريد من الخلف إلى الأمام، طلبMQM9790-NS2R.
التكنولوجيا: الحوسبة في الشبكة مع SHARP v3
تتيح تقنية NVIDIA SHARP v3 المدمجة في ASIC Quantum-2 لـ MQM9790-NS2F إجراء عمليات جماعية مثل تخفيضات MPI مباشرة داخل نسيج الشبكة.هذا يزيل عبور البيانات المتعددة بين النقاط النهائية، مما يقلل بشكل كبير من وقت تشغيل MPI ويحرر نواة وحدة المعالجة المركزية للحوسبة التطبيقية.عمليات التخفيض الجزئي يمكن أن تكتمل في أقل من ثلاث ميكرو ثانية.
النشرات النموذجية
- تجمعات الكمبيوتر العالي الحجم:ربط الشبكات الفرعية المتعددة في بيئات الحوسبة على نطاق صغير ومتوسطة
- البنية التحتية للذكاء الاصطناعي متعددة المستأجرين:توفير عزل الشبكة وتقسيمها لتدريب الذكاء الاصطناعي وحملات العمل الاستدلالية عبر فرق متعددة
- طريق العمود الفقري في أنسجة الشجرة الدهنية:بمثابة طبقة توجيه بين مفاتيح الأوراق في شبكات InfiniBand واسعة النطاق
- مراكز بيانات المؤسسات:يدعم الأداء العالي للتخزين وقاعدة البيانات وحملات العمل الحاسوبية التي تتطلب تأخيرًا منخفضًا وسرعة عالية
- البنية التحتية للغيوم والمعادن العارية:مثالية لبيئات متعددة المستأجرين التي تتطلب أنسجة شبكة ذات عرض نطاق واسع وانخفاض فترة تأخير مع عزل المستأجرين
حقائق الأداء الرئيسية
64 × NDR 400Gb / s
الموانئ
51.2Tb/s
الناتج
أقل من 90 درجة
فترة تأخير
جهاز التوجيه
النوع
P2C (من الأمام إلى الخلف)
تدفق الهواء
على الصندوق (MLNX-OS)
الإدارة
180W - 200W
الطاقة (ATIS)
عمق 1U، 27
عامل الشكل
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| النموذج | MQM9790-NS2F |
| السلسلة | إنفيديا كوانتوم-2 |
| نوع المنتج | موجه InfiniBand |
| الموانئ | 64 × QSFP56 (NDR 400Gb / s) |
| الناتج الإجمالي | 51.2Tb/s (غير مسدود) |
| فترة تأخير | أقل من 90n (من ميناء إلى ميناء) |
| تبديل ASIC | NVIDIA كوانتوم-2 NDR |
| قدرة التوجيه | التوجيه المتقدم في InfiniBand مع دعم شبكات فرعية متعددة |
| وحدة المعالجة | إنتل x86 ذو نواة مزدوجة |
| ذاكرة النظام | 8GB ذاكرة الوصول العشوائي، 32GB SSD |
| الإدارة | MLNX-OS (على الصندوق) ، CLI، SNMP، UFM |
| مصادر الطاقة | 1+1 زائدة، قابلة للتبديل الساخن، 100-240VAC، 80 Gold+ |
| الطاقة النموذجية (ATIS) | 180W - 200W (متعبئة بالكامل) |
| التبريد | P2C (من الأمام إلى الخلف) ، مروحة قابلة للتبادل الساخن |
| عامل الشكل | 1U ريك مونت؛ 43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| الوزن | 12.5 كجم (حوالي) |
| درجة حرارة العمل | 0°C إلى 45°C |
| الشهادات | المواصفات المختلفة: |

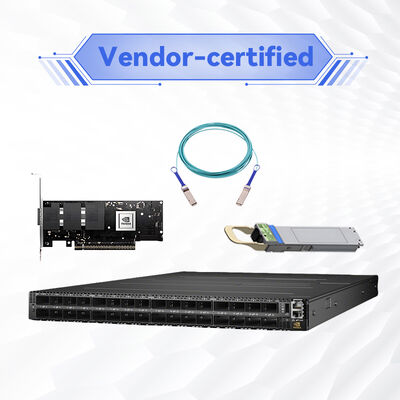

مصفوفة التوافق
| مكون | المنتجات المتوافقة |
|---|---|
| محولات | NVIDIA ConnectX-6 / ConnectX-7 (NDR ، HDR ، EDR ، FDR) |
| كابلات | QSFP56 DAC ، AOC ، مُستقبلات بصرية (NVIDIA LinkX) |
| الإدارة | NVIDIA UFM، MLNX-OS، SNMP v1/v2/v3، CLI |
| المعايير | إيبتا 14، 1.3؛ RoHS-6؛ ENERGY STAR |
| التوجيه | توجيه شبكة فرعية InfiniBand ، عزل متعدد المستأجرين |
دليل الاختيار
| رقم الطلب | الوصف | تدفق الهواء | النوع |
|---|---|---|---|
| MQM9700-NS2F | 400Gb / s InfiniBand 1U switch ، 64 QSFP56 ، x86 ثنائي النواة | P2C (من الأمام إلى الخلف) | التبديل |
| MQM9700-NS2R | 400Gb / s InfiniBand 1U switch ، 64 QSFP56 ، x86 ثنائي النواة | C2P (من الخلف إلى الأمام) | التبديل |
| MQM9790-NS2F | 400 جيجابايت في الثانية InfiniBand 1U راوتر، 64 QSFP56، x86 ثنائي النواة | P2C (من الأمام إلى الخلف) | جهاز التوجيه |
| MQM9790-NS2R | 400 جيجابايت في الثانية InfiniBand 1U راوتر، 64 QSFP56، x86 ثنائي النواة | C2P (من الخلف إلى الأمام) | جهاز التوجيه |
ملاحظة: تتضمن سلسلة MQM9790 قدرات توجيه متقدمة. تحقق من اتجاه تدفق الهواء (P2C أو C2P) يطابق تكوين ممر مركز البيانات الساخن / البارد قبل الطلب.
المزايا الرئيسية
- أداء رائد في الصناعة:51.2Tb / s معدل تسجيل مع تأخير منخفض للغاية في هيكل 1U مضغوط
- قدرات التوجيه المتقدمة:تمكن من أنسجة شبكات فرعية متعددة ، وعزل المستأجرين ، وتقسيم الشبكة على نطاق واسع
- تخفيض تكاليف تكنولوجيا المعلومات:الكثافة العالية للموانئ (64 ميناء في 1U) تقلل من آثار البنية التحتية ونفقات التشغيل
- الشبكات التي تعالج نفسها:تتعافى نسيج InfiniBand من إخفاقات الروابط 5000 مرة أسرع من الحلول المستندة إلى البرمجيات
- توزيع مرن:متوافق إلى الوراء مع HDR و EDR ؛ يدعم الطوبولوجيات الحديثة مثل Dragonfly + ، SlimFly ، و 6D torus
- تقنية تقييم المدى المحسنة:مع UFM، الحصول على رؤى في الوقت الحقيقي الشبكة والتحليلات القائمة على الذكاء الاصطناعي للصيانة الاستباقية
- التبريد القياسي:تتطابق تدفق الهواء P2C مع تكوينات مركز البيانات النموذجية مع إعدادات الممر البارد الأمامي
قائمة التحقق من المشتري
- تأكيد اتجاه تدفق الهواء (P2C من الأمام إلى الخلف لهذا النموذج)
- التحقق من الجهد المدخل للطاقة (100-127V / 200-240VAC)
- اختر جهاز التوجيه (MQM9790) أو التبديل (MQM9700) بناءً على احتياجات التوجيه
- اختيار كابلات QSFP56 المناسبة أو البصريات
- تحقق من توافق عمق الرف (590.6mm / 27 ")
- خطة للفاصل بين 1U وفرصة التبريد
- تصميم طوبولوجيا التوجيه لنشر شبكات فرعية متعددة
الاحتياط
- تأكد من مجموعة الجهد المدخل (100-127VAC أو 200-240VAC) تتطابق مع طاقة المنشأة الخاصة بك قبل الاتصال
- السماح بمساحة كافية لتدفق الهواء من الأمام إلى الخلف ؛ لا تعيق مخرج المروحة في الخلف أو المدخول في الأمام
- يجب الحفاظ على درجة حرارة التشغيل بين 0 °C و 45 °C ؛ الرطوبة النسبية 10٪ - 85٪ غير مكثفة
- لا تستخدم سوى كابلات QSFP56 والمكونات البصرية المعتمدة لضمان سلامة الإشارة والامتثال
- التحقق من أن تكوين التبريد رف يدعم P2C (من الأمام إلى الخلف) تدفق الهواء قبل التثبيت
- لتحديد تكوينات التوجيه، راجع دليل تصميم الأقمشة في InfiniBand للتخطيط الصحيح لطوبولوجيا
الأسئلة الشائعة
ما هو الفرق بين MQM9790-NS2F و MQM9700-NS2F؟
MQM9790 هو جهاز توجيه InfiniBand مع قدرات توجيه متقدمة ، في حين أن MQM9700 هو مفتاح قياسي. يشترك كلاهما في نفس منصة الأجهزة واتجاه تدفق الهواء ،لكن MQM9790 يدعم توجيه الشبكة الفرعية، عزل حركة المرور، وتقسيم متعددة المستأجرين.
ما هو الفرق بين MQM9790-NS2F و MQM9790-NS2R؟
الفرق الوحيد هو اتجاه تدفق الهواء. NS2F لديه تدفق الهواء P2C (من الأمام إلى الخلف) ، في حين أن NS2R لديه تدفق الهواء C2P (من الخلف إلى الأمام). جميع المواصفات الأخرى ، بما في ذلك قدرات التوجيه ، متطابقة..
ما هي قدرات التوجيه التي يوفرها MQM9790؟
سلسلة MQM9790 تدعم توجيه شبكة فرعية InfiniBand ، مما يتيح الاتصال بين شبكات فرعية مختلفة ، وعزل حركة المرور للبيئات متعددة المستأجرين ،والإرسال المتقدم للأنسجة على نطاق واسع مع الآلاف من العقد.
ما هي الكابلات المدعومة؟
تدعم موصلات QSFP56 DAC النحاسي السلبي ، والكابلات البصرية النشطة (AOC) ، والمرسلات البصرية. للحصول على أسماء محددة ، راجع عائلة كابلات NVIDIA LinkX.
هل يمكن استخدام هذا جهاز التوجيه مع محولات HDR أو EDR؟
نعم، سلسلة كوانتوم-2 متوافقة مع تقنيات HDR (200Gb / s) و EDR (100Gb / s) InfiniBand.
ما هو الحد الأقصى لعدد العقد المدعوم؟
مع قدرات التوجيه المتقدمة ، يمكن أن يدعم MQM9790 الأقمشة مع عشرات الآلاف من العقد عبر شبكات فرعية متعددة. يمكن لمدير الشبكة الفرعية المتكاملة إدارة ما يصل إلى 2000 عقدة لكل شبكة فرعية.
كيف أختار بين NS2F و NS2R؟
اختر NS2F (من الأمام إلى الخلف) إذا كان رفك لديه مدخل هواء بارد في الأمام ؛ اختر NS2R (من الخلف إلى الأمام) إذا كان رفك لديه مدخل هواء بارد في الخلف.دائما مطابقة اتجاه تدفق الهواء من المعدات المجاورة.
