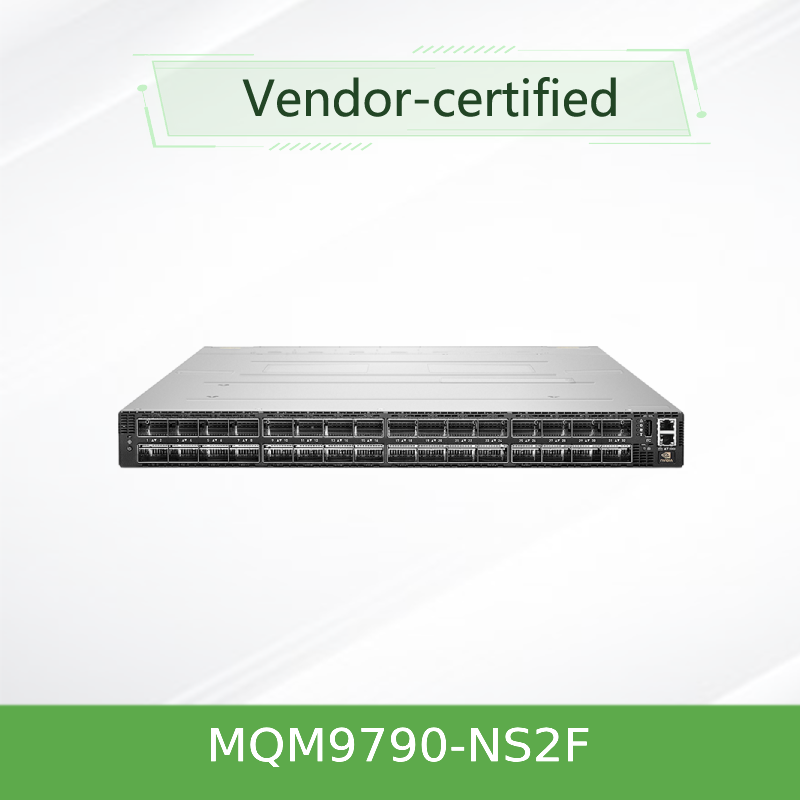

NVIDIA Quantum-2 QM9790-NS2F 400 جيجابايت / ثانية InfiniBand Switch 64 منفذ NDR Smart Switch مع 51.2 تيرابايت / ثانية
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | حالة: | جديدة ومبتكرة |
|---|---|---|---|
| عرض النطاق الترددي الإجمالي: | 51.2 تيرابايت/ث ثنائية الاتجاه | إدارة: | MLNX-OS مع CLI ، Webui ، SNMP ، JSON Support |
| اسم: | MQM9790-NS2F InfiniBand Mellanox Network Switch تحجيم مراكز البيانات مع NDR 400G InfiniBand Smart Sw | الكلمة الرئيسية: | مفتاح ميلانوكس 400 جرام |
| إبراز: | NVIDIA Quantum-2 400Gb/s InfiniBand Switch,مفتاح NDR الذكي ذو 64 منفذًا,51.2 تيرابايت في الثانية (Tb/s) |
||
منتوج وصف
مفتاح InfiniBand NVIDIA Quantum-2 QM9790-NS2F بسرعة 400 جيجابت/ثانية
مفتاح ذكي مُدار بـ 64 منفذًا بتقنية NDR مع إنتاجية مجمعة تبلغ 51.2 تيرابت/ثانية وقدرات حوسبة داخل الشبكة SHARPv3.
نظرة عامة على المنتج
يوفر NVIDIA Quantum-2 QM9790-NS2F 64 منفذًا بتقنية InfiniBand بسرعة 400 جيجابت/ثانية في هيكل 1U، مما يتيح تجميعات الذكاء الاصطناعي والحوسبة عالية الأداء (HPC) واسعة النطاق مع كثافة رائدة في الصناعة، وزمن استجابة فائق الانخفاض، وشبكة ذاتية الإصلاح. تم تصميمه للإدارة الخارجية باستخدام NVIDIA UFM، وهو يبسط عمليات مركز البيانات مع دعم توبولوجيات Fat Tree و DragonFly+ و Torus.
يوفر مفتاح InfiniBand الثابت هذا الذي يعمل بسرعة 400 جيجابت/ثانية وغير المُدار (يُدار خارجيًا) 32 منفذًا من نوع OSFP، كل منها قادر على العمل بسرعة 400 جيجابت/ثانية (أو 128 منفذًا بسرعة 200 جيجابت/ثانية مع تقنية تقسيم المنافذ)، ويقدم إنتاجية ثنائية الاتجاه مجمعة تبلغ 51.2 تيرابت/ثانية. مع دعم NVIDIA SHARPv3، و RDMA، والتوجيه التكيفي، والتحكم المتقدم في الازدحام، تم بناء QM9790 لأكثر أعباء العمل تطلبًا في الحوسبة عالية الأداء والذكاء الاصطناعي والمؤسسات.
الميزات الرئيسية
- 64 منفذًا غير مانع بسرعة 400 جيجابت/ثانية (32 موصل OSFP)
- إنتاجية مجمعة ثنائية الاتجاه تبلغ 51.2 تيرابت/ثانية
- تقنية تقسيم المنافذ: ما يصل إلى 128 منفذًا بسرعة 200 جيجابت/ثانية
- حوسبة داخل الشبكة SHARPv3 - تسريع الذكاء الاصطناعي 32 مرة
- زمن استجابة أقل من ميكرو ثانية مع التوجيه التكيفي
- شبكة ذاتية الإصلاح، جودة الخدمة (QoS)، والتحكم في الازدحام
- مزود طاقة احتياطي 1+1 قابل للتبديل السريع (200-240 فولت تيار متردد)
- تدفق هواء من الأمام إلى الخلف (P2C)، مراوح قابلة للتبديل السريع
- إدارة خارجية عبر NVIDIA UFM / MLNX-OS
- متوافق مع الأجيال السابقة من InfiniBand
التقنية: بنية NVIDIA Quantum-2
تدمج منصة Quantum-2 الجيل الثالث من تقنية SHARP (SHARPv3)، مما يتيح تجميع البيانات داخل الشبكة الذي يقلل من حركة البيانات ويسرع تدريب الذكاء الاصطناعي ومحاكاة الحوسبة عالية الأداء. بالاقتران مع الوصول المباشر للذاكرة عن بُعد (RDMA) وبروتوكول التجميع والاختزال المتدرج من NVIDIA، يحسن QM9790-NS2F بشكل كبير أداء التطبيق أثناء انتقال البيانات عبر الشبكة.
عمليات النشر النموذجية
- تجميعات الذكاء الاصطناعي والتعلم الآلي - تدريب واسع النطاق مدعوم بوحدات معالجة الرسومات مع SHARPv3
- الحوسبة عالية الأداء (HPC) - محاكاة بحثية، نمذجة الطقس، وعلم الجينوم
- عمود فقري/ورقة مركز البيانات - شبكات InfiniBand بسرعة 400 جيجابت/ثانية للتخزين والحوسبة بزمن استجابة منخفض
- المؤسسات والسحابة - شبكات قابلة للتطوير ومتعددة المستأجرين مع إدارة UFM
- الحكومة والتعليم - مختبرات بحثية ومراكز حوسبة فائقة
التوافق
| المكون / النظام البيئي | الدعم |
|---|---|
| سرعة InfiniBand | NDR 400 جيجابت/ثانية، متوافق مع الإصدارات السابقة HDR، EDR، FDR |
| الكابلات | نحاس سلبي/نشط أو ألياف نشطة؛ موصلات OSFP |
| الإدارة | NVIDIA UFM، MLNX-OS، CLI، WebUI، SNMP، JSON-RPC |
| التوبولوجيات | Fat Tree، SlimFly، DragonFly+، Torus متعدد الأبعاد |
| أنظمة التشغيل | Linux، Windows (مع حزمة InfiniBand)، VMware |
| وحدات معالجة الرسومات / المسرعات | خوادم NVIDIA HGX، DGX، وخوادم وحدات معالجة الرسومات من جهات خارجية |
المواصفات
| المعلمة | QM9790-NS2F |
|---|---|
| المنافذ / السرعة | 64 منفذًا بسرعة 400 جيجابت/ثانية (32 OSFP)؛ ما يصل إلى 128 منفذًا بسرعة 200 جيجابت/ثانية مع التقسيم |
| الإنتاجية المجمعة | 51.2 تيرابت/ثانية ثنائية الاتجاه |
| توجيه الحزم | >66.5 مليار حزمة في الثانية (BPPS) |
| عامل الشكل | تركيب في رف 1U، 43.6 × 438 × 660.4 مم |
| الوزن | 14.5 كجم |
| مزود الطاقة | احتياطي 1+1، قابل للتبديل السريع، 200-240 فولت تيار متردد، 80+ Gold، ENERGY STAR |
| التبريد | تدفق هواء من الأمام إلى الخلف (P2C)، مراوح قابلة للتبديل السريع |
| منافذ الإدارة | 1 × USB 3.0، 1 × USB (I2C)، 1 × RJ45، 1 × RJ45 (UART) |
| وحدة المعالجة المركزية / الذاكرة | x86 Coffee Lake i3، 8 جيجابايت DDR4 SO-DIMM، 16 جيجابايت M.2 SSD |
| البرنامج | MLNX-OS (إدارة خارجية عبر UFM) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 40 درجة مئوية |
| الرطوبة (أثناء التشغيل) | 10% - 85% غير متكثف |
| الارتفاع | حتى 3050 مترًا |
| السلامة / التوافق الكهرومغناطيسي | RoHS، CB، cTUVus، CE، CU؛ FCC، VCCI، ICES، RCM |
| الضمان | سنة واحدة (خيارات ممتدة متاحة) |
دليل الاختيار
| رقم الجزء القابل للطلب | الوصف | تدفق الهواء | الإدارة |
|---|---|---|---|
| MQM9790-NS2F | 64 منفذًا بسرعة 400 جيجابت/ثانية، 32 OSFP، غير مُدار، تدفق هواء P2C | من الأمام إلى الخلف (P2C) | خارجي (UFM) |
| MQM9790-NS2R | 64 منفذًا بسرعة 400 جيجابت/ثانية، 32 OSFP، غير مُدار، تدفق هواء C2P | من الموصل إلى الطاقة (C2P) | خارجي (UFM) |
| MQM9700-NS2F | 64 منفذًا بسرعة 400 جيجابت/ثانية، مُدار، تدفق هواء P2C | من الأمام إلى الخلف | مدير شبكة مدمج |
| MQM9700-NS2R | 64 منفذًا بسرعة 400 جيجابت/ثانية، مُدار، تدفق هواء C2P | من الموصل إلى الطاقة | مدير شبكة مدمج |
يعتمد الاختيار بين QM9700 (مُدار) و QM9790 (يُدار خارجيًا) على حجم التجميع وتفضيل الإدارة. يوصى باستخدام QM9790-NS2F لعمليات النشر واسعة النطاق التي تستخدم NVIDIA UFM لتحسين الشبكة المتقدم.
المزايا
- كثافة لا مثيل لها: 64 منفذًا بسرعة 400 جيجابت/ثانية في 1U - يقلل من مساحة الرف والطاقة لكل منفذ.
- تسريع داخل الشبكة: SHARPv3 يقلل من حركة البيانات ويسرع أعباء عمل الذكاء الاصطناعي/التعلم الآلي بما يصل إلى 32 مرة.
- توبولوجيات مرنة: يدعم Fat Tree، DragonFly+، Torus، والمزيد لأي تصميم تجميع.
- كفاءة التشغيل: توفر الإدارة الخارجية لـ UFM المراقبة الاستباقية والتزويد واستكشاف الأخطاء وإصلاحها.
- حماية الاستثمار: متوافق مع الإصدارات السابقة HDR/EDR ومستقبلي لـ NDR200/400.
الخدمة والدعم
تقدم Hong Kong Starsurge Group تسليمًا عالميًا ودعمًا فنيًا متعدد اللغات وخدمات تكامل مخصصة لسلسلة NVIDIA Quantum-2. يقدم فريقنا استشارات ما قبل البيع، وتكامل الرفوف، وتصميم الكابلات، ودعم ما بعد الضمان. تتوفر خيارات الضمان الممتد والاستبدال في الموقع عند الطلب.
أسئلة متكررة
ما هو الفرق بين QM9700 و QM9790؟
يتضمن QM9700 مدير شبكة مدمج وهو مُدار بالكامل وجاهز للاستخدام لما يصل إلى 2000 عقدة. QM9790 يُدار خارجيًا ويستفيد من NVIDIA UFM لإدارة الشبكة المتقدمة، وهو مثالي للبيئات الأكبر والأكثر ديناميكية.
يتضمن QM9700 مدير شبكة مدمج وهو مُدار بالكامل وجاهز للاستخدام لما يصل إلى 2000 عقدة. QM9790 يُدار خارجيًا ويستفيد من NVIDIA UFM لإدارة الشبكة المتقدمة، وهو مثالي للبيئات الأكبر والأكثر ديناميكية.
هل يمكنني استخدام QM9790-NS2F مع البنية التحتية الحالية لـ HDR InfiniBand؟
نعم، المفتاح متوافق مع الإصدارات السابقة لسرعات HDR و EDR و FDR، مما يسمح بالترقيات التدريجية.
نعم، المفتاح متوافق مع الإصدارات السابقة لسرعات HDR و EDR و FDR، مما يسمح بالترقيات التدريجية.
ما هي الكابلات المدعومة؟
تدعم موصلات OSFP كابلات نحاسية سلبية/نشطة وكابلات ألياف نشطة. يمكن استخدام كل من الوحدات البصرية وكابلات التوصيل المباشر.
تدعم موصلات OSFP كابلات نحاسية سلبية/نشطة وكابلات ألياف نشطة. يمكن استخدام كل من الوحدات البصرية وكابلات التوصيل المباشر.
هل يدعم المفتاح التشغيل بسرعة 200 جيجابت/ثانية؟
نعم، باستخدام تقنية تقسيم المنافذ من NVIDIA، يمكن لـ QM9790 توفير ما يصل إلى 128 منفذًا بسرعة 200 جيجابت/ثانية.
نعم، باستخدام تقنية تقسيم المنافذ من NVIDIA، يمكن لـ QM9790 توفير ما يصل إلى 128 منفذًا بسرعة 200 جيجابت/ثانية.
ما هو استهلاك الطاقة النموذجي؟
يرجى التأكيد مع ممثل المبيعات الخاص بك؛ تعتمد القيم النموذجية على التكوين والكابلات.
يرجى التأكيد مع ممثل المبيعات الخاص بك؛ تعتمد القيم النموذجية على التكوين والكابلات.
الاحتياطات
- تأكد من أن درجة حرارة البيئة المحيطة أثناء التشغيل تظل بين 0 درجة مئوية و 40 درجة مئوية.
- استخدم فقط الوحدات البصرية والكابلات المعتمدة من NVIDIA للحصول على الأداء الأمثل.
- يجب أن يتطابق اتجاه تدفق الهواء الصحيح (P2C أو C2P) مع بيئة التركيب الخاصة بك.
- لا تسد فتحات المروحة؛ حافظ على خلوص لا يقل عن 5 سم على كلا الجانبين.
- يجب أن يلبي مزود الطاقة متطلبات 200-240 فولت تيار متردد؛ التأريض إلزامي.
حول Hong Kong Starsurge Group
تأسست في عام 2008، Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. مع فريق مبيعات وفريق تقني ذي خبرة، نخدم صناعات تشمل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم Starsurge حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي.
الشراكة مع Starsurge - نقدم أسعارًا تنافسية وشحنًا سريعًا ودعمًا هندسيًا مخصصًا لـ NVIDIA و Mellanox وعلامات تجارية رائدة أخرى في مجال الشبكات.
حقائق رئيسية
| المنافذ | 64 × 400 جيجابت/ثانية (32 OSFP) |
| الإنتاجية | 51.2 تيرابت/ثانية |
| معدل الحزم | >66.5 BPPS |
| الإدارة | خارجي (UFM) |
| تدفق الهواء | P2C (من الأمام إلى الخلف) |
| الضمان | سنة واحدة |
مصفوفة التوافق
| الفئة | المنتجات / المعايير المتوافقة |
|---|---|
| خوادم وحدات معالجة الرسومات | NVIDIA DGX-2، DGX A100، خوادم قائمة على HGX، عقد وحدات معالجة الرسومات من جهات خارجية |
| التخزين | NVMe عبر InfiniBand، Lustre، WekaIO، IBM Spectrum Scale |
| الإدارة | NVIDIA UFM، MLNX-OS، OpenSM، Prometheus/Grafana (عبر UFM) |
| أنواع الكابلات | OSFP إلى OSFP، OSFP إلى QSFP (مع محول)، ألياف بصرية نشطة، DAC |
قائمة فحص المشتري
- تأكيد اتجاه تدفق الهواء (P2C مقابل C2P) يتطابق مع تخطيط الممر الساخن/البارد في مركز البيانات الخاص بك.
- التخطيط للإدارة الخارجية - تأكد من أن تراخيص UFM والبنية التحتية للخادم جاهزة.
- التحقق من مدخلات الطاقة (200-240 فولت تيار متردد) ومتطلبات التكرار.
- التحقق من أطوال وأنواع كابلات OSFP (نحاس/ألياف) لمسافات الرف الخاصة بك.
- طلب ضمان ممتد أو دعم في الموقع إذا لزم الأمر للنشر الحرج.
