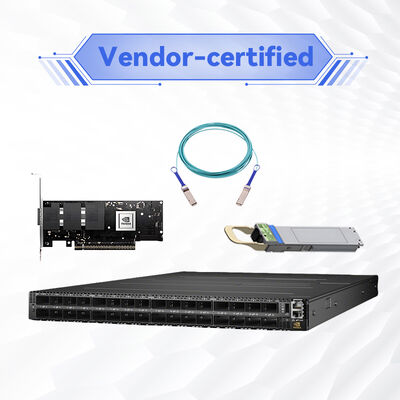

MQM9700-NS2R 400Gb / s InfiniBand Switch 64 x QSFP56 ، 1U ، C2P تدفق الهواء للتبريد الخلفي إلى الأمامي
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| ماركة: | ميلانوكس | الكلمة الرئيسية: | مفتاح شبكة ميلانوكس |
|---|---|---|---|
| اسم: | InfiniBand MQM9700-NS2F Mellanox Network Switch 1U NDR 400Gb / S للخادم | تكوين المنفذ: | 64x 400g ، 32x OSFP |
| اتصال الوصلة الصاعدة: | 400 جيجابت في الثانية | رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) |
منتوج وصف
مفتاح الكم-2 المدار بـ 64 منفذًا مع تبريد خلفي إلى الأمام للجيل التالي من البنية التحتية لـ HPC و AI
يوفر NVIDIA Mellanox MQM9700-NS2R 64 منفذًا من عرض النطاق الترددي الثنائي الاتجاه كامل 400Gb / s في عامل شكل 1U مضغوط. مع تدفق الهواء C2P (من الخلف إلى الأمام) ،هذا النموذج مصمم خصيصا لبيئات مركز البيانات حيث يتم استنفاد الهواء الساخن نحو الممر الأماميمع 51.2Tb / s معدل الإجمالي، وتأخير منخفض للغاية، والحوسبة في الشبكة SHARP، وهي بنيت خصيصا لأكثر الطلبات عالية الأداء الحوسبة و AI أحمال العمل.
MQM9700-NS2R هو عضو مدير في سلسلة NVIDIA Quantum-2 ، بنيت حول الجيل التالي NDR (Next Data Rate) ASIC. ويوفر 64 منفذ QSFP56 يعمل بسرعة 400Gb / s لكل منفذ.يحتوي هذا النموذج على تدفق الهواء C2P (من الخلف إلى الأمام)، مما يجعله مناسبًا لمراكز مركز البيانات مع تكوينات الممر البارد الخلفي أو الممر الساخن الأماميالتوسع من المجموعات المتوسطة إلى أنسجة مركز البيانات الكبيرة والشركاتتعمل وحدة المعالجة المركزية المتكاملة x86 ذات النواة المزدوجة على نظام MLNX-OS ، مما يتيح إدارة شاملة في الصندوق بما في ذلك مدير شبكة فرعية متكاملة للأقمشة على نطاق واسع.
من خلال تحميل عمليات الاتصالات الجماعية من وحدة المعالجة المركزية إلى شبكة التبديلMQM9700-NS2R يقلل بشكل كبير من وقت تشغيل MPI ويحرر موارد CPU قيمة للحوسبةهذا يؤدي إلى تحسين كبير في أداء التطبيقات لحملات العمل الموازية.
هذا النموذج يستقطب الهواء البارد من الجزء الخلفي من الهيكل ويخرج الهواء الساخن من قبل. وهو مخصص لبيئات مراكز البيانات حيث يتطلب تدفق الهواء من الخلف إلى الأمام.يرجى التأكد من أن تكوين التبريد رف الخاص بك مطابقة هذا الاتجاه تدفق الهواءللتبريد من الأمام إلى الخلف، طلبMQM9700-NS2F.
تتيح تقنية NVIDIA SHARP v3 المضمنة في ASIC Quantum-2 لـ MQM9700-NS2R إجراء عمليات جماعية مثل تخفيضات MPI مباشرة داخل نسيج الشبكة.هذا يزيل عبور البيانات المتعددة بين النقاط النهائية، مما يقلل بشكل كبير من وقت تشغيل MPI ويحرر نواة وحدة المعالجة المركزية للحوسبة التطبيقية.عمليات التخفيض الجزئي يمكن أن تكتمل في أقل من ثلاث ميكرو ثانيةهذا النهج المشترك في التصميم يسرع أطر الاتصالات ويزيد من عرض النطاق الترددي الفعال للأنسجة.
- اتصال أوراق فوق الرفمثالي لهياكل العمود الفقري في مجموعات الحوسبة العالية والذكاء الاصطناعي مع متطلبات تبريد C2P.
- المجموعات المتوسطة إلى الكبيرة للغاية- تتوسع من بضع مئات من العقد إلى عشرات الآلاف من العقد مع إدارة الشبكة الفرعية المتكاملة.
- مراكز بيانات المؤسساتيدعم أعمال التخزين عالية الأداء وقاعدة البيانات وحملات العمل الحاسوبية التي تتطلب تأخيرًا منخفضًا وسرعة عالية.
- تدريب الذكاء الاصطناعي والاستنتاجتسريع SHARP v3 يعزز أداء التدريب الموزع القائم على NCCL و MPI.
- البنية التحتية للغيوم والمعادن العاريةمثالي لبيئات متعددة المستأجرين التي تتطلب أنسجة شبكة ذات نطاق نطاق واسع منخفض.
MQM9700-NS2R متوافق تمامًا مع محولات NVIDIA Mellanox ConnectX (NDR ، HDR ، EDR ، FDR) ، وكابلات LinkX ، ومستقبلات. وهو متوافق مع مواصفات IBTA 1.4 و 1.3، ويدعم التوافق الخلفي لتقنيات HDR (200Gb / s) و EDR (100Gb / s). يتكامل المحول مع NVIDIA UFM (إدارة الأقمشة الموحدة) للقياس عن بعد المتقدم ، والتحليلات القائمة على الذكاء الاصطناعي ،وإصلاح المشاكل الاستباقي عبر نسيج InfiniBand بأكمله.
| المعلم | المواصفات |
|---|---|
| النموذج | MQM9700-NS2R |
| السلسلة | إنفيديا كوانتوم-2 |
| الموانئ | 64 × QSFP56 (NDR 400Gb / s) |
| الناتج الإجمالي | 51.2Tb/s (غير مسدود) |
| فترة تأخير | أقل من 90n (من ميناء إلى ميناء) |
| تبديل ASIC | NVIDIA كوانتوم-2 NDR |
| وحدة المعالجة | إنتل x86 ذو نواة مزدوجة |
| ذاكرة النظام | 8GB ذاكرة الوصول العشوائي، 32GB SSD |
| الإدارة | MLNX-OS (على الصندوق) ، CLI، SNMP، UFM |
| مصادر الطاقة | 1+1 زائدة، قابلة للتبديل الساخن، 100-240VAC، 80 Gold+ |
| الطاقة النموذجية (ATIS) | 180W 200W (مكتملة) |
| التبريد | C2P (خلف إلى الأمام) ، المروحة قابلة للتبادل الساخن |
| عامل الشكل | 1U ريك مونت؛ 43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| الوزن | 12.5 كجم (حوالي) |
| درجة حرارة العمل | 0°C إلى 45°C |
| الشهادات | المواصفات المختلفة: |
| رقم الطلب (OPN) | الوصف | تدفق الهواء | الإدارة |
|---|---|---|---|
| MQM9700-NS2F | 400Gb / s InfiniBand 1U switch ، 64 QSFP56 ، x86 ثنائي النواة ، عمق قياسي | P2C (من الأمام إلى الخلف) | مُدارة |
| MQM9700-NS2R | 400Gb / s InfiniBand 1U switch ، 64 QSFP56 ، x86 ثنائي النواة ، عمق قياسي | C2P (من الخلف إلى الأمام) | مُدارة |
| MQM9790-NS2F | 400 جيجابايت / ثانية InfiniBand راوتر 1U ، 64 QSFP56 ، x86 ثنائي النواة ، عمق قياسي | P2C (من الأمام إلى الخلف) | مُدارة |
| MQM9790-NS2R | 400 جيجابايت / ثانية InfiniBand راوتر 1U ، 64 QSFP56 ، x86 ثنائي النواة ، عمق قياسي | C2P (من الخلف إلى الأمام) | مُدارة |
ملاحظة: تحقق من اتجاه تدفق الهواء (P2C أو C2P) يتطابق مع تكوين ممر مركز البيانات الساخن / البارد قبل الطلب. تم تصميم نموذج NS2R خصيصًا لتدفق الهواء من الخلف إلى الأمام.
- أداء رائد في الصناعة51.2Tb/s مع خفض معدل تأخير في هيكل 1U.
- انخفاض تكاليف تكنولوجيا المعلومات- الكثافة العالية للموانئ (64 ميناء في 1U) تقلل من آثار البنية التحتية ونفقات التشغيل.
- الشبكات التي تعالج نفسهاتتعافى أنسجة InfiniBand من فشل الروابط بسرعة 5000* أسرع من الحلول المستندة إلى البرمجيات.
- النشر المرنمتوافق مع HDR و EDR؛ يدعم الطوبولوجيات الحديثة مثل Dragonfly + ، SlimFly ، و 6D torus.
- تقييم المعلومات عن بعد محسنمع UFM، احصل على رؤى في الوقت الحقيقي للشبكة والتحليلات القائمة على الذكاء الاصطناعي للصيانة الاستباقية.
- التبريد الأمثليتوافق تدفق الهواء C2P مع تكوينات مركز البيانات المحددة ، مما يضمن إدارة حرارية فعالة.
شركة هونغ كونغ ستارسرج المحدودة تقدم التسليم العالمي والدعم متعدد اللغات لـ MQM9700-NS2R. تشمل خدماتنا:
- استشارات ما قبل البيع حول تصميم الطوبولوجيا والتوافق
- تحديثات البرمجيات الثابتة والتوثيق الفني
- دعم الضمان ومعالجة RMA.
- التكامل المخصص ومساعدة نشر النظام.
الفرق الوحيد هو اتجاه تدفق الهواء. NS2F لديه تدفق الهواء P2C (من الأمام إلى الخلف) ، في حين أن NS2R لديه تدفق الهواء C2P (من الخلف إلى الأمام). جميع المواصفات الأخرى ، بما في ذلك عدد المنافذ ، والسرعة ،وخصائص الإدارة، متطابقة.
MQM9700 هو مفتاح ، في حين أن MQM9790 هو جهاز توجيه مع قدرات توجيه إضافية. يشترك كلاهما في نفس منصة الأجهزة واتجاه تدفق الهواء ولكن يختلف في وظائف البرنامج.
تدعم موصلات QSFP56 DAC النحاسي السلبي ، والكابلات البصرية النشطة (AOC) ، والمرسلات البصرية. للحصول على أسماء محددة ، راجع عائلة كابلات NVIDIA LinkX.
نعم، سلسلة كوانتوم-2 متوافقة مع تقنيات HDR (200Gb / s) و EDR (100Gb / s) InfiniBand.
يمكن لمدير الشبكة الفرعية على متن الطائرة إدارة الأقمشة التي تصل إلى 2000 عقدة.
اختر NS2F (من الأمام إلى الخلف) إذا كان رفك لديه مدخل هواء بارد في الأمام ؛ اختر NS2R (من الخلف إلى الأمام) إذا كان رفك لديه مدخل هواء بارد في الخلف.دائما مطابقة اتجاه تدفق الهواء من المعدات المجاورة.
- تأكد من أن نطاق الجهد المدخل (100-127VAC أو 200-240VAC) يطابق طاقة المنشأة الخاصة بك قبل الاتصال.
- السماح بمساحة كافية لتدفق الهواء من الخلف إلى الأمام؛ لا تعيق مخرج المروحة في الأمام أو المدخول في الخلف.
- يجب الحفاظ على درجة حرارة التشغيل بين 0 °C و 45 °C؛ الرطوبة النسبية 10٪ ٪ 85٪ غير مكثفة.
- لا تستخدم سوى كابلات QSFP56 المعتمدة والوحدات البصرية لضمان سلامة الإشارة والامتثال.
- تأكد من أن تكوين التبريد الخاص بك يدعم تدفق الهواء C2P (من الخلف إلى الأمام) قبل التثبيت.
هونغ كونغ ستارزورج جروب كو، المحدودةهي شركة تقنية مدفوعة من مزودي أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظم. تأسست في عام 2008، وتخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكة،الـ NICs، نقاط الوصول اللاسلكية، وحدة التحكم، والكابلات، ومعدات الشبكة ذات الصلة. مدعومة من قبل فريق مبيعات وفني من ذوي الخبرة، ستارسورج يدعم الصناعات مثل الحكومة، الرعاية الصحية،التصنيعكما تقدم الشركة حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرمجيات المخصصة والدعم متعدد اللغات والتسليم العالمي.مع نهج العملاء أولاً، تركز Starsurge على الجودة الموثوقة والخدمة المستجيبة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتطوير وموثوق بها.
64 × NDR 400Gb / s
51.2Tb/s
أقل من 90 درجة
على الصندوق (MLNX-OS)
180 واط 200 واط
C2P (من الخلف إلى الأمام)
عمق 1U، 27
