بطاقة NVIDIA ConnectX-7 400GbE/NDR الذكية – GPUDirect، RoCE، أمان مدمج
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) |
| وثيقة: | Connectx-7 infiniband.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) | الموانئ: | 2-منفذ |
|---|---|---|---|
| تكنولوجيا: | إنفينيباند | نوع الواجهة: | OSFP56 |
| مواصفة: | 16.7 سم × 6.9 سم | أصل: | الهند / إسرائيل / الصين |
| معدل الإرسال: | 200gbe | الواجهة المضيفة: | Gen3 X16 |
| إبراز: | بطاقة NVIDIA ConnectX-7 الذكية 400GbE,بطاقة ConnectX-7 الذكية مع GPUDirect,بطاقة NVIDIA الذكية مع أمان مدمج |
||
منتوج وصف
NVIDIA ConnectX-7 400GbE / NDR SmartNIC

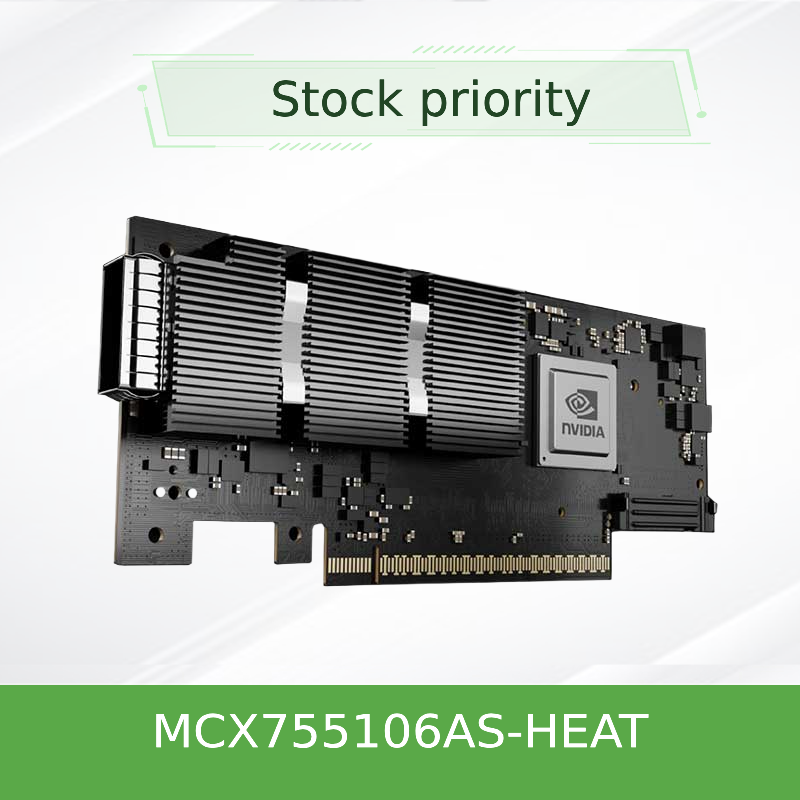

NVIDIA ConnectX‐7 MCX755106AS‐HEAT 400Gb/s محول OSFP مزدوج الموانئ
InfiniBand NDR / Ethernet 400GbE · PCIe Gen5 x16 · IPsec/TLS/MACsec في الخط · GPUDirect® · RoCE · Secure Boot
InfiniBand NDR / Ethernet 400GbE · PCIe Gen5 x16 · IPsec/TLS/MACsec في الخط · GPUDirect® · RoCE · Secure Boot
الحد الأقصى للسرعة:400Gb/s (2*200Gb/s أو 1*400Gb/s)
واجهة المضيف:PCIe Gen5 x16 (حتى 32 ممرًا)
عامل الشكل:PCIe HHHL (نصف الارتفاع ونصف الطول)
محركات الحماية:IPsec، TLS، MACsec (AES-GCM 128/256)
الحوسبة داخل الشبكة:شارب، التفريغ الجماعي، دي سي تي، إكس آر سي
التوقيت:IEEE 1588v2 (فئة C) ، SyncE، PPS
واجهة المضيف:PCIe Gen5 x16 (حتى 32 ممرًا)
عامل الشكل:PCIe HHHL (نصف الارتفاع ونصف الطول)
محركات الحماية:IPsec، TLS، MACsec (AES-GCM 128/256)
الحوسبة داخل الشبكة:شارب، التفريغ الجماعي، دي سي تي، إكس آر سي
التوقيت:IEEE 1588v2 (فئة C) ، SyncE، PPS
لمحة عامة عن المنتج
الـNVIDIA ConnectX‐7 MCX755106AS‐HEATهو SmartNIC مزدوج الموانئ 400Gb / s يدعم بروتوكولات InfiniBand (NDR) و Ethernet (400GbE) ، ويوفر تأخيرًا منخفضًا للغاية ، وسرعة عالية ، ومجموعة غنية من الشبكات المتسارعة بالأجهزة ،التخزين، وميزات الأمان. تم تصميم ConnectX‐7 لأكثر عبء عمل الذكاء الاصطناعي، والحوسبة العلمية، والسحابة فائقة الحجم، ويقوم بتفريغ وظائف مركز البيانات الحرجة من وحدة المعالجة المركزية،خفض التكلفة الإجمالية للملكية مع زيادة الأداء والأمن.
يدمج هذا المحول التوقيت المتقدم (PTP/SyncE) ، والتشفير في الخط (IPsec، TLS، MACsec) ، ومحركات NVIDIA In-Network Computing بما في ذلك SHARP وتفريغ العمليات الجماعية.هو الخيار المثالي لبناء مرنة، والبنية التحتية آمنة وعالية الأداء من الحافة إلى السحابة.
الخصائص الرئيسية
- منفذين 400Gb / s (NDR / 400GbE)
- PCIe Gen5 x16 (حتى 32 ممرًا)
- دعم InfiniBand 1.5 و Ethernet (RoCE)
- في خط IPsec، TLS، MACsec (AES-GCM 128/256)
- GPUDirect® RDMA والتخزين
- NVIDIA SHARP (تجميع هرمي قابل للتوسع)
- تسريع ASAP2 SDN (VXLAN ، جنيف ، NVGRE)
- IEEE 1588v2 الفئة C (12ns دقة) & SyncE
- الحمولات النائية NVMe-oF، NVMe/TCP، T10-DIF
- تأمين بدء التشغيل مع الأجهزة الجذر من الثقة
التكنولوجيا ومحركات التسارع
NVIDIA الحوسبة في الشبكة
يدمج ConnectX‐7 تحميلات الاتصالات الجماعية (SHARP) ، وتحميل بروتوكول اللقاء، والذاكرة الداخلية لتسريع MPI وأطر التعلم العميق.البيانات يمكن أن تتحرك مباشرة بين ذاكرة GPU والشبكة، تجاوز وحدة المعالجة المركزية.
ASAP2 (التبديل المتسارع ومعالجة الحزم)
يوفر تسريع SDN و VNF مع شبكات التغطية (VXLAN و GENEVE و NVGRE) ، ومحلل مرن ، وتتبع الاتصال ، وتعكس التدفق كل ذلك دون تكاليف CPU.
أمان التفريغ
محركات الأجهزة لـ IPsec و TLS و MACsec مع مفاتيح AES-GCM 128 / 256 بت ، بالإضافة إلى أمن المنصة (التشغيل الآمن ، تشفير الفلاش ، إثبات الجهاز).
توقيت دقيق
PTP المتقدمة (IEEE 1588v2) بدقة 12 ns، G.8273.2 فئة C، SyncE، و PPS قابلة للتكوين في / خارج، مثالية ل 5G، التداول المالي، ومراكز البيانات الموزعة.
النشرات النموذجية
- الذكاء الاصطناعي والتعلم العميقالتدريب المتسارع مع GPU والاستنتاج مع GPUDirect RDMA و SHARP
- الحوسبة عالية الأداء (HPC)- عبء عمل MPI، المحاكاة العلمية، ونمذجة الطقس
- سحابة فائقة الحجم- SDN، افتراضية وظيفة الشبكة (NFV) ، وشبكات التداخل
- تخزين المؤسساتتخزين NVMe-oF و RoCE و GPUDirect للوصول إلى البيانات بسرعة
- الخدمات المالية- التداول منخفضة المدى مع توقيت PTP الدقيق وأمن MACsec
التوافق
InfiniBand NDR Ethernet 400G/200G/100G/50G/25G/10G RoCE
يدعم عملية البروتوكولين (InfiniBand و Ethernet) مع التفاوض التلقائي. متوافق مع مفاتيح NVIDIA Quantum‐2 ، ومفتاحات Spectrum‐4 ، ومنصات 400GbE القياسية في الصناعة.واجهة المضيف: PCIe Gen5 (x16) مع دعم التقسيم الثنائي ، Multi-Host (حتى 4 مضيفين) ، SR-IOV ، ATS ، PASID ، و ACS.
يدعم عملية البروتوكولين (InfiniBand و Ethernet) مع التفاوض التلقائي. متوافق مع مفاتيح NVIDIA Quantum‐2 ، ومفتاحات Spectrum‐4 ، ومنصات 400GbE القياسية في الصناعة.واجهة المضيف: PCIe Gen5 (x16) مع دعم التقسيم الثنائي ، Multi-Host (حتى 4 مضيفين) ، SR-IOV ، ATS ، PASID ، و ACS.
أنظمة التشغيلبرامج تشغيل داخل الصندوق لـ Linux (RHEL ، Ubuntu) ، ويندوز ، VMware ESXi (SR-IOV) ، و Kubernetes.
المواصفات
| المعلم | تفاصيل |
|---|---|
| نموذج المنتج | MCX755106AS-HEAT |
| بروتوكولات الشبكة | InfiniBand (NDR/HDR/EDR) · Ethernet (400/200/100/50/25/10GbE) |
| عدد الموانئ | 2 (OSFP) |
| واجهة المضيف | PCIe Gen5 (x16) · ما يصل إلى 32 ممرًا · دعم التقسيم |
| عامل الشكل | PCIe HHHL (نصف الارتفاع ونصف الطول) |
| التفريغات الأمنية | IPsec، TLS، MACsec (AES-GCM 128/256) · بدء التشغيل الآمن · تشفير الفلاش |
| توقيت وتزامن | IEEE 1588v2 (فئة C ، 12 ns) · SyncE · PPS في / خارج |
| تخليصات التخزين | NVMe-oF، NVMe/TCP، SRP، iSER، NFS عبر RDMA، T10-DIF |
| تسارع SDN | ASAP2: VXLAN، جنيف، NVGRE، L4 جدار الحماية، مرآة التدفق، QoS |
| الحوسبة داخل الشبكة | شارب، الإفراج الجماعي، الإفراج عن اللقاء، ذاكرة على متن الطائرة |
| الافتراضية | SR-IOV، تسريع VirtIO، متعدد المضيفين (4 مضيفين) |
| الإدارة | NC-SI، MCTP، PLDM (الشاشة، البرمجيات الثابتة، FRU) ، SPDM، SPI فلاش، JTAG |
| الحمولة عن بعد | البدء في IB iSCSI UEFI PXE |
دليل الاختيار
توفر عائلة ConnectX‐7 عوامل شكل وتكوينات منفذ مختلفة. MCX755106AS‐HEAT هو محول HHHL مزدوج الموانئ مع مكونات OSFP.الرجاء الرجوع إلى كتيبات مستخدم ConnectX‐7.
| رقم الطلب | الموانئ | عامل الشكل | واجهة المضيف | الوصف |
|---|---|---|---|---|
| MCX755106AS-HEAT | 2x OSFP | PCIe HHHL | PCIe Gen5 x16 | 400Gb / s منفذ مزدوج ، InfiniBand / Ethernet ، أمن كامل وتوقيت |
| MCX755106AS-HEBT | 2x OSFP | PCIe HHHL | PCIe Gen5 x16 | نفس الشيء، مع خيارات تبريد مختلفة / خلفية |
| MCX755106AS-HEAT-OCP | 2x OSFP | المكتب الثالث0 | PCIe Gen5 x16 | عامل الشكل OCP 3.0 |
اتصل بـ (ستارزورج) للحصول على أسعار الحجم، وتقنيات الأسهم المخصصة، ووقت التنفيذ.
المزايا
- فترة تأخير منخفضة للغاية- فترة تأخير أقل من ميكرو ثانية لحملات عمل HPC و AI
- تحميل وحدة المعالجة المركزيةمحركات الأجهزة للشبكات والتخزين والأمن تحرير نواة وحدة المعالجة المركزية
- النسيج الموحد- محول واحد لـ InfiniBand و Ethernet ، مما يقلل من تعقيد المخزون
- مقاومة للمستقبلإعداد PCIe Gen5 و 400Gb / s لمراكز البيانات الجيل التالي
- تحسين الأمن- تشفير في الخط بمعدل خط مع عقوبة أداء صفر
- توقيت دقيقطبقة C PTP و SyncE للتطبيقات الحساسة للوقت
الخدمة والدعم
تقدم مجموعة ستارزورج في هونغ كونغ دعمًا شاملًا لمحولات NVIDIA ConnectX‐7:
- الاستشارات التقنية لتكامل النظام وتعديل الأداء
- الخدمات اللوجستية العالمية مع تسليم سريع من المراكز الإقليمية
- تحديث البرمجيات الثابتة ومساعدة تكوين بدء التشغيل الآمن
- ضمان 3 سنوات مع استبدال متقدم
الأسئلة الشائعة
س: ما هو الفرق بين أوضاع InfiniBand و Ethernet على هذا المحول؟
الجواب: يدعم المحول كلا البروتوكولين ويمكن تكوينه عبر البرمجيات الثابتة. يقدم وضع InfiniBand RDMA و SHARP ونقل الأجهزة ؛ يدعم وضع Ethernet RoCE ، الشبكات المتداخلة ،وميزات L2/L3 القياسية.
س: هل يدعم GPUDirect؟
ج: نعم، يتم دعم GPUDirect RDMA و GPUDirect Storage بشكل كامل، مما يتيح نقل البيانات المباشر بين GPU والشبكة.
س: هل يمكنني استخدام هذا المحول في بيئة افتراضية؟
الجواب: نعم، SR-IOV، VirtIO، و Multi-Host تسمح بتحقيق الافتراضية الفعالة وشبكات الحاويات.
س: ما هو استهلاك الطاقة؟
ج: يرجى التأكيد مع NVIDIA أو ممثل Starsurge الخاص بك لأرقام الطاقة المحددة ، حيث أنها تعتمد على التكوين والاستخدام.
س: ما هي أنماط التشعب PCIe المدعومة؟
الجواب: يدعم المحول أنماط التشعب المختلفة (x16 ، x8 / x8 ، x4 / x4 / x4) اعتمادًا على النظام المضيف.
التعامل مع المواد والاحتياطات
- استخدام الممارسات الآمنة من ESD عند التعامل مع المحول تجنب لمس أصابع الذهب
- ضمان تدفق الهواء الكافي في هيكل الخادم للتبريد السليم
- لا تجبر المكيف في فتحة PCIe ؛ محاذاة بعناية
- يجب إجراء تحديثات البرمجيات الثابتة وفقًا لمبادئ توجيهية NVIDIA لتجنب الاضطرابات
- لميزات الأمان (التشغيل الآمن ، التشفير) ، اتبع دليل تمكين أمن المنصة
عن مجموعة ستارزورج في هونغ كونغ
هونغ كونغ ستارسرج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008،نحن نخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكةمع فريق مبيعات وتقني من ذوي الخبرة، ستارسورج تدعم الصناعات مثل الحكومة والرعاية الصحية والتصنيع،التعليمنقدم أيضا حلول إنترنت الأشياء، وأنظمة إدارة الشبكات، وتطوير البرمجيات المخصصة، والدعم متعدد اللغات، والتسليم العالمي.نهجنا المستهدف للعميل أولاً يضمن جودة موثوقة، خدمة استجابة، وحلول مصممة خصيصًا تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتوسع وموثوقة.
الحقائق الرئيسية
- 400Gb / s OSFP مزدوج الموانئ
- PCIe Gen5 x16 (32 مسار)
- InfiniBand NDR و Ethernet 400GbE
- IPsec/TLS/MACsec في الصف
- GPUDirect RDMA + التخزين
- شـارب و التفريغات الجماعية
- IEEE 1588v2 الفئة C (12 ns)
- NVMe-oF، NVMe/TCP الإفراج
- تسريع ASAP2 SDN
- التمهيد الآمن + تشفير الفلاش
مصفوفة التوافق
| النظام | نوع الميناء | السرعة | البروتوكول |
|---|---|---|---|
| NVIDIA كوانتوم-2 | OSFP | 400 جيجابايت/ثانية | في InfiniBand NDR |
| NVIDIA Spectrum‐4 | OSFP | 400GbE | الايثرنت |
| DGX H100 / HGX | OSFP | 400 جيجابايت/ثانية | InfiniBand / RoCE |
| أجهزة تحويل 400G من طرف ثالث | OSFP/QSFP-DD | 400GbE | الايثنتر (RoCE) |
قائمة التحقق من المشتري
- ✓ تأكيد فتحة PCIe: Gen5 x16 (أو Gen أقل مع انخفاض الأداء)
- ✓ تحقق من عامل الشكل: HHHL (نصف الارتفاع، نصف الطول) يناسب الهيكل
- ✓ تحقق من دعم نظام التشغيل / السائق (لينكس ، ويندوز ، VMware ، Kubernetes)
- ✓ تحديد الميزات الأمنية المطلوبة (IPsec، TLS، MACsec) وتمكينها
- ✓ تقييم متطلبات التوقيت (PTP Class C، SyncE)
