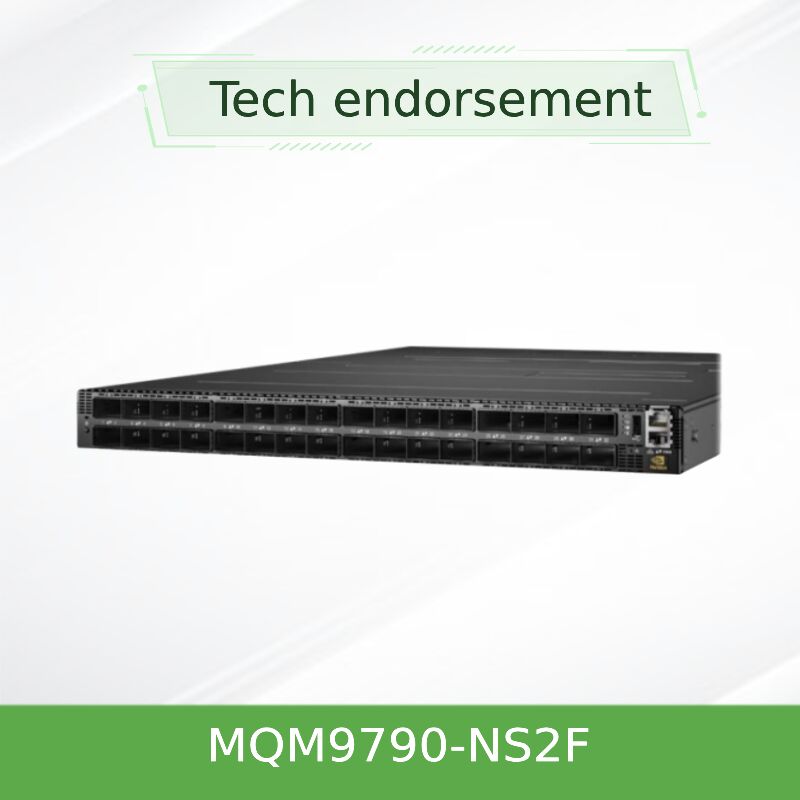

NVIDIA Quantum-2 MQM9790-NS2F 64-Port 400Gb / s InfiniBand Smart Switch 51.2Tb / s مع تسريع الشبكة في SHARPv3 لمراكز البيانات الذكية و HPC
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | حالة: | جديدة ومبتكرة |
|---|---|---|---|
| عرض النطاق الترددي الإجمالي: | 51.2 تيرابايت/ث ثنائية الاتجاه | إدارة: | MLNX-OS مع CLI ، Webui ، SNMP ، JSON Support |
| اسم: | MQM9790-NS2F InfiniBand Mellanox Network Switch تحجيم مراكز البيانات مع NDR 400G InfiniBand Smart Sw | الكلمة الرئيسية: | مفتاح ميلانوكس 400 جرام |
| إبراز: | NVIDIA Quantum-2 InfiniBand switch 400 جيجابايت / ثانية,التبديل الذكي من Mellanox 51.2Tb / s,مركز بيانات الذكاء الاصطناعي,Mellanox smart switch 51.2Tb/s throughput,InfiniBand switch SHARPv3 AI data center |
||
منتوج وصف
NVIDIA Quantum-2 MQM9790-NS2F 400 جيجابايت في الثانية InfiniBand Smart Switch
64 منفذًا غير مسبوقة لـ 400Gb / s NDR InfiniBand في عامل شكل 1U توفير 51.2Tb / s معدل تسليم إجمالي و 66.5 مليارات حزم في الثانية مع تسريع الشبكة SHARPv3 للبيئات الذكاء الاصطناعي والحوسبة العالية.
- 64 منفذ InfiniBand غير مسدود 400Gb / s (32 مرفق OSFP مع جذور كثافة مزدوجة)
- قدرة التبديل الإجمالية: 51.2 تيرابايت / ثانية (ثنائي الاتجاه)
- تكنولوجيا SHARP من الجيل الثالث (SHARPv3) لتسريع الذكاء الاصطناعي أعلى 32 مرة
- SKU غير المدارة (MQM9790-NS2F) مع مدير شبكة فرعية محمول تدعم ما يصل إلى 2000 عقدة
- تدفق الهواء P2C ، مصادر الطاقة الزائدة 1 + 1 ، عمق قياسي 1U ، متوافق مع HDR / EDR
السمات
- أداء NDR 400Gb / s:64 منفذًا بسرعة 400 جيجابايت / ثانية لكل منفذ مع عرض النطاق الترددي الثنائي الاتجاه الكامل وفترة تأخير منخفضة للغاية.
- وضع 200G ذو كثافة مزدوجة:تكنولوجيا تقسيم الموانئ تنتج 128 منفذًا من 200 جيجابايت / ثانية مثاليًا لنشر ToR الكثيف.
- SHARPv3 الحوسبة في الشبكة:تجميع البيانات/تقليلها على أساس الأجهزة أثناء الاتصالات الجماعية.
- دعم الطوبولوجيا المتقدمة:الشجرة السمينة، السليم فلاي، دراغون فلاي +، متعددة الأبعاد توروس، والتوجيه التكيفي.
- الطاقة والمساحة المثلى:80 PLUS ذهبية معتمدة، مروحة قابلة للتبديل الساخن، هيكل 1U مع خيارات التبريد من الأمام إلى الخلف أو من الخلف إلى الأمام.
التكنولوجيا والمعايير
استناداً إلى بنية NVIDIA Quantum-2 InfiniBand ، يدمج MQM9790-NS2Fشارب3للخفض داخل الشبكةRDMA (الوصول المباشر إلى الذاكرة عن بعد)، التوجيه التكيفي، خرائط الممرات الافتراضية المحسنة، ومراقبة الازدحام.NDR 400Gb/sويتوافق مع HDR100 و HDR و EDR و FDR. يعمل التبديل على MLNX-OS (تعتمد النسخة غير المدارة على UFM الخارجي أو OpenSM لإدارة الأقمشة المتقدمة).
مبدأ العمل: الحوسبة في الشبكة مع SHARPv3
على عكس المفاتيح التقليدية التي تقوم بتحويل الحزم فقط، يقوم جهاز MQM9790-NS2F بإجراء حسابات على البيانات أثناء عبورها عبر النسيج.يجمع ويقلل البيانات عن العمليات الجماعية (.مثل ، الحد من كل ، الحاجز) بسرعة السلك ، مما يقلل بشكل كبير من حركة المرور بين النقاط النهائية. وهذا يتيح التوسع الخطي لمجموعات تدريب الذكاء الاصطناعي ومحاكاة HPC.المعالج المدمج x86 Coffee Lake i3 يدير إطلاق النسيج واكتشاف الطوبولوجيا، في حين أن تسريع البيانات يحدث في الأجهزة المخصصة.
التطبيقات ونشر
- تدريب الذكاء الاصطناعي على نطاق واسعنماذج اللغة الكبيرة والتعلم العميق التي تتطلب عرض النطاق الترددي الضخم.
- الحوسبة عالية الأداء (HPC):نمذجة المناخ والديناميكا الجزيئية وديناميكا السوائل الحاسوبية
- المرفق العلوي ذو الكثافة المزدوجة (ToR):تكوين 128 منفذ 200G لربط الخادم الكثيف.
- مراكز البيانات السحابية والشركات:التخزين عالي الصلبة (NVMe-oF) ، تسريع قاعدة البيانات.
- مختبرات البحوث والحكومة:نسيج ذو تأخير منخفض للغاية للاكتشاف العلمي
المواصفات التقنية وخيارات الطلب
| النموذج | الموانئ والسرعة | قدرة التبديل | الإدارة | تدفق الهواء | إمدادات الطاقة | الأبعاد (HxWxD) |
|---|---|---|---|---|---|---|
| MQM9790-NS2F | 32 OSFP (64 × 400Gb / s) أو 128 × 200Gb / s | 51.2 تيرابايت/ثانية غير محجوزة 66.5 بي بي بي إس | غير مُدارة (ext. UFM/OpenSM) | P2C (إلى الأمام) | 2 × AC (1 + 1 زائدة) ، 80 + الذهب | 43.6 × 438 × 660 ملم (1 وحدة) |
| MQM9790-NS2R | 32 OSFP (64 × 400Gb / s) أو 128 × 200Gb / s | 51.2 تيرابايت/ثانية | غير مُدار | C2P (العكس) | 2 × AC ، زائدة | نفس الشيء |
| MQM9700-NS2F | 32 OSFP (64 × 400Gb / s) أو 128 × 200Gb / s | 51.2 تيرابايت/ثانية | إدارة (على متن نظام التشغيل MLNX) | P2C | 2 × AC ، زائدة | نفس الشيء |
ملاحظة: جميع النماذج تتضمن x86 كوفي ليك i3 وحدة المعالجة المركزية، 8GB DDR4، M.2 SSD 16GB، 1x USB 3.0، 1x I2C USB ، 1x RJ45 (UART). الوزن: ~ 14.5kg. الكابلات: OSFP سلبية / نحاس / بصرية نشطة.
المزايا والتمييزات
- مقابل الجيل السابق (QM8700):2.5 أضعاف عدد المنافذ (64 مقابل 40) ، و 3.2 أضعاف عرض النطاق الترددي الإجمالي (51.2 تيرابايت / ثانية مقابل 16 تيرابايت / ثانية) ، و SHARPv3 التي توفر 32 أضعاف تسارع الذكاء الاصطناعي.
- مقابل محولات 400G التنافسية:يقلل SHARPv3 المتكامل من أوقات الانتهاء من العمل؛ وضع 200G مزدوج الكثافة يقلل من مستويات الشبكة ويحفظ التكاليف.
- أكثر حلول ToR كثافة128 منفذ من 200G في 1U مثالي للرفوف عالية الكثافة.
- نسبة الطاقة:مقاييس الطاقة مع استخدام الميناء؛ معتمدة ENERGY STAR.
- التوافق الخلفي:يعمل مع بطاقات الشبكة ConnectX-6/5/4 والكابلات القائمة.
الخدمة والدعم
نحن نقدم دعمًا كاملًا لدورة الحياة: استشارات تقنية على مدار الساعة، معالجة RMA، ومساعدة في الموقع. فريقنا يوفر تصميم الطوبولوجيا،والتكامل مع أنسجة InfiniBand الحاليةجميع الوحدات تحمل ضمانًا لمدة عام (يمكن تمديده) الطلبات يتم شحنها في غضون 24-48 ساعة من مخزوننا 10M + الكابلات المخصصة وبطاقات الشبكة المتاحة
الأسئلة الشائعة (FAQ)
س: هل MQM9790-NS2F متوافق مع بطاقات الشبكة Mellanox ConnectX-6؟
أ:نعم ، يدعم بالكامل ConnectX-6 (HDR / EDR) و ConnectX-5/4. للعملية 400Gb / s ، استخدم ConnectX-6 أو بطاقات الشبكة الأحدث التي تدعم NDR.
س: كيف يعمل وضع 200 جيجابايت في الثانية مع 128 منفذاً؟
أ:يضم كل رابط OSFP 8 خطوط. من خلال تقسيم منفذ 400G (8 خطوط) إلى اتصالين مستقلين 200G (4 خطوط) ،المفتاح يضاعف فعليا عدد المنافذ لـ 200G نقطة نهاية مثالي لـ ToR عالية الكثافة.
س: هل يمكن لهذا المفتاح غير المدار تشغيل مدير شبكة فرعية؟
أ:نعم ، يتضمن مدير شبكة فرعية محمول قادر على إدارة ما يصل إلى 2000 عقدة خارج الصندوق. للميزات المتقدمة مثل UFM ، قم بتوصيل خادم خارجي يعمل على OpenSM أو NVIDIA UFM.
س: ما هي خيارات التبريد المتاحة؟
أ:MQM9790-NS2F لديه تدفق هواء P2C (من الميناء إلى القوة / إلى الأمام). إذا كان رفك يستخدم التبريد من الخلف إلى الأمام ، فطلب MQM9790-NS2R (C2P). وحدات المروحة القابلة للتبادل الساخن تدعم كلا الاتجاهين.
س: ما هو استهلاك الطاقة النموذجي عند 50٪ من الحمل؟
أ:اعتماداً على الاستخدام وأنواع الكابلات ، يتراوح استهلاك الطاقة النموذجي من 250 واط إلى 350 واط عند نصف الحمل. يقلل المفتاح الطاقة بشكل ديناميكي عندما تكون الموانئ في حالة التوقف.
الاحتياطات وملاحظات التوافق
- اتجاه تدفق الهواء:تأكد من أن تبريد الرف يطابق نموذجك: P2C (MQM9790-NS2F) أو C2P (MQM9790-NS2R). قد يسبب تدفق الهواء غير السليم ارتفاع درجة الحرارة.
- إمدادات الطاقة:نطاق المدخلات 200-240 فولت AC فقط (وليس 100-127 فولت). استخدم كل من إمدادات الطاقة للتكرار.
- الكابلات:بالنسبة لـ 400G ، استخدم OSFP النحاس السلبي (حتى 3m) أو الوحدات البصرية النشطة. يتطلب تقسيم 200G OSFP إلى كابلات اختراق 2x200G.
- بيئة العمل:درجة الحرارة 0°C~40°C، الرطوبة 10%~85% غير مكثفة، الارتفاع ≤3050m. EMC متوافقة مع CE، FCC، VCCI، ICES، RCM.
- البرمجياتيوصى بإدارة الشبكة الفرعية الخارجية / UFM للأنسجة على نطاق واسع. دائما تحديث البرنامج الثابت بالتنسيق مع إصدارات بطاقة الشبكة.
