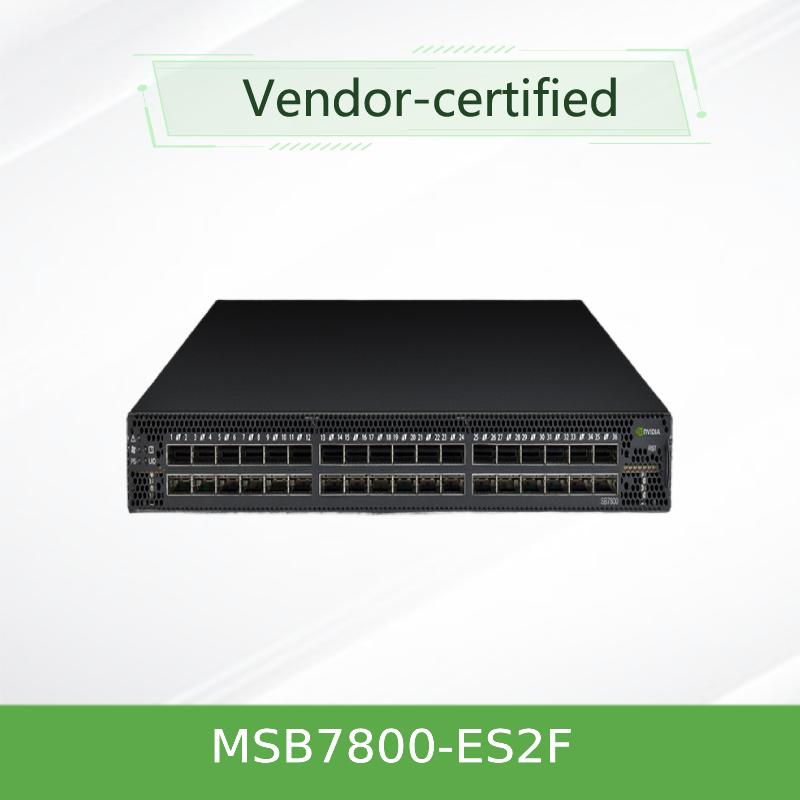

NVIDIA MSB7800-ES2F 100Gb / s InfiniBand Switch 36-Port EDR ، 7.2Tb / s ، 1U ، تدفق الهواء P2C ، يتم إدارته من الخارج
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MSB7800-ES2F |
| وثيقة: | MSB7800.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| ماركة: | ميلانوكس | رقم الموديل: | MSB7800-ES2F |
|---|---|---|---|
| سرعة: | 100 جيجابت / ثانية لكل منفذ | الموانئ: | 36 x QSFP28 |
| اسم: | MSB7800-ES2F Network IB Mellanox 100gb Switch High Speed In Date Center | الكلمة الرئيسية: | مفتاح شبكة ميلانوكس |
منتوج وصف
MSB7800-ES2F
نظرة عامة على المنتج
إن NVIDIA MSB7800-ES2F عبارة عن محول InfiniBand ذو تكوين ثابت مبني على Switch-IB 2 ASIC، وتم تصميمه لتلبية متطلبات النطاق الترددي الشديد وزمن الوصول لأحمال عمل الحوسبة عالية الأداء (HPC) والذكاء الاصطناعي. مع 36 منفذ QSFP28 تعمل بسرعة 100 جيجابت/ثانية EDR، فإنها توفر نسيج تحويل غير قابل للحظر يمتد من مجموعات الأبحاث الصغيرة إلى مراكز بيانات المؤسسات الكبيرة.
تم تحسين هذا المتغير المُدار خارجيًا (MSB7800-ES2F) للبيئات التي يتعامل فيها مدير الشبكة الفرعية المركزي (مثل OpenSM أو NVIDIA UFM) مع التحكم في النسيج، مما يوفر استهلاكًا منخفضًا للطاقة (122 وات نموذجيًا) وتصميم 1U عالي الكثافة. يتضمن تقنية NVIDIA SHARP لتسريع العمليات الجماعية لـ MPI، وتحرير موارد وحدة المعالجة المركزية للحساب وتقليل أوقات إكمال المهام.
الميزات الرئيسية
- ✓ 36 منفذ EDR بسرعة 100 جيجابت/ثانية في وحدة واحدة
- ✓ إجمالي 7.2 تيرابايت/ثانية من الإنتاجية غير المحظورة
- ✓ <90ns زمن الوصول من منفذ إلى منفذ

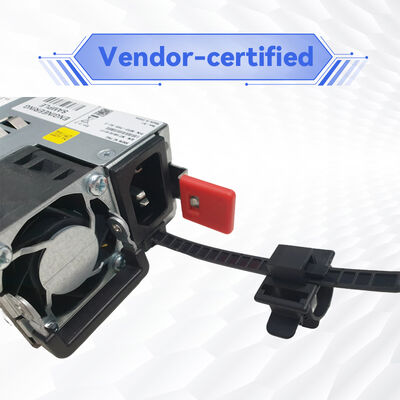

- ✓ 1+1 طاقة تيار متردد زائدة وقابلة للتبديل السريع
- ✓ N+1 مراوح زائدة قابلة للتبديل السريع
- ✓ معتمد من 80 PLUS Gold+ وENERGY STAR
- ✓ التوجيه التكيفي والتحكم في الازدحام
- ✓ متوافق مع الإصدارات السابقة لـ FDR (56 جيجابت/ثانية) وQDR (40 جيجابت/ثانية)
- ✓ برنامج MLNX-OS مع وحدة المعالجة المركزية x86 ثنائية النواة
- ✓ متوافق مع RoHS‑6 ومعتمد من EMC
التكنولوجيا: الحوسبة داخل الشبكة
يقوم بروتوكول التجميع والاختزال الهرمي القابل للتطوير (SHARP) من NVIDIA بإلغاء تحميل العمليات الجماعية من وحدة المعالجة المركزية إلى شبكة التبديل، مما يؤدي إلى التخلص من تمرير البيانات المتعددة بين نقاط النهاية. وهذا يقلل من وقت تشغيل MPI ويحرر موارد وحدة المعالجة المركزية للحساب.
سويتش-IB 2 ASICيوفر ميزات متقدمة: التوجيه التكيفي، والتحكم في الازدحام، ورسم خرائط VL2VL، ونسخ المنفذ. يعمل معالج Intel Celeron ثنائي النواة x86 على تشغيل MLNX-OS لإدارة الهيكل بالكامل.
عمليات النشر النموذجية
- • إمكانية الاتصال بأعلى الحامل في مجموعات HPC
- • طوبولوجيا أوراق العمود الفقري للذكاء الاصطناعي وأنسجة التعلم العميق
- • مراكز بيانات مؤسسية ذات سعة تخزينية عالية الأداء
- • بيئات البحث والتعليم (الفيزياء وعلم الجينوم والمناخ)
- • الخدمات المالية للبنى التحتية التجارية ذات الكمون المنخفض

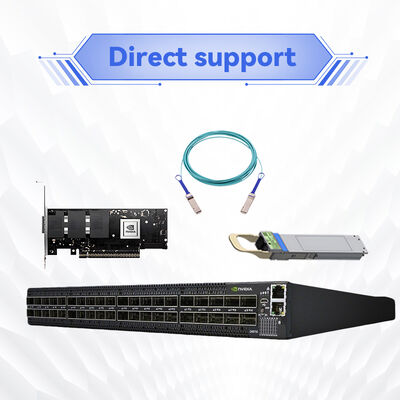

التوافق
- •محولات المضيف:ConnectX-4، ConnectX-5 EDR
- •الكابلات:QSFP28 الوحدات الضوئية النحاسية السلبية والبصرية النشطة
- •إدارة:OpenSM، NVIDIA UFM، MLNX-OS
- •إلى الوراء:FDR (56 جيجابت/ثانية)، QDR (40 جيجابت/ثانية) مع أجهزة الإرسال والاستقبال المناسبة
- •مدير الشبكة الفرعية:مُدار خارجيًا (يتطلب SM قائمًا على المضيف)
تحديد
دليل الاختيار - سلسلة MSB7800
المزايا - مصممة للتوسع والكفاءة
إنتاجية تبلغ 7.2 تيرابايت/ثانية ووقت استجابة أقل من 90 ثانية لأحمال العمل كثيفة البيانات.
طاقة نموذجية تبلغ 122 واط، وإمدادات 80 PLUS Gold+ تقلل من النفقات التشغيلية.
تعمل SHARP على تفريغ مجموعات MPI، وتقليل وقت إكمال المهمة.
مصادر طاقة 1+1 ومراوح قابلة للتبديل السريع لتوفير عالٍ.
متوافق مع الإصدارات السابقة مع FDR/QDR؛ يعمل مع محولات ConnectX‑4/5.
الخدمة والدعم
- • ضمان قياسي لمدة عام (ممتد متاح)
- • الدعم الفني عبر البريد الإلكتروني / الهاتف
- • ترقيات البرامج الثابتة وتحديثات MLNX‑OS
- • خدمات RMA للوحدات المعيبة
- • الخدمات اللوجستية العالمية والتسليم
التعليمات
هل هذا التبديل مُدار داخليًا؟
لا، تتم إدارة MSB7800-ES2F خارجيًا. يتطلب مدير شبكة فرعية يستند إلى المضيف (OpenSM / UFM).
هل يمكنني تغيير اتجاه تدفق الهواء؟
لا، P2C (من الأمام إلى الخلف) ثابت. اختر -ES2R لتدفق الهواء C2P.
هل يدعم شارب ؟
نعم، مع البرنامج الثابت Switch‑IB 2 ≥ 15.1300.0126 وتكوين UFM.
ما هي الكابلات المتوافقة؟
QSFP28 الوحدات النحاسية السلبية والبصرية النشطة والضوئية.
احتياطات
- • تأكد من أن اتجاه تدفق الهواء يتوافق مع إستراتيجية تبريد الحامل لديك.
- • استخدم فقط البصريات والكابلات المؤهلة من NVIDIA للتوافق مع EDR.
- • تأكد من تكوين Subnet Manager قبل الاتصال بالنسيج.
- • نطاق درجة حرارة التشغيل: 0 درجة مئوية - 45 درجة مئوية؛ الحفاظ على التهوية المناسبة.
- • لا يدعم هذا المفتاح طاقة التيار المستمر – التيار المتردد فقط.
شركة هونج كونج ستارسورج جروب المحدودة
تأسست شركة Starsurge في عام 2008، وهي شركة تقدم خدمات تعتمد على التكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. نحن نخدم عملاء الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات في جميع أنحاء العالم من خلال المحولات وبطاقات NIC ونقاط الوصول اللاسلكية ووحدات التحكم والكابلات وحلول إنترنت الأشياء. يقدم فريق المبيعات والفريق الفني ذو الخبرة لدينا دعمًا متعدد اللغات، وتطوير برامج مخصصة، وتسليم عالمي - ملتزمون بالجودة الموثوقة والخدمة سريعة الاستجابة.
حقائق أساسية
- •أسيك:سويتش - آي بي 2
- •الموانئ:36 × QSFP28
- •الإنتاجية:7.2 تيرابايت/ثانية
- •كمون:<90ns
- •حاد:نعم (التفريغ الجماعي)
- •الطاقة (النوع):122 واط
مصفوفة التوافق
- •الـ HCAs:ConnectX-4، ConnectX-5 EDR
- •الكابلات:QSFP28 DAC / AOC / البصريات
- •سم:OpenSM، مؤسسة UFM
- •إلى الوراء:فرانكلين روزفلت (56G)، QDR (40G)
- •البرامج الثابتة:MLNX-OS، جاهز لـ SHARP
قائمة مراجعة المشتري
- ✓ تأكيد تدفق الهواء: P2C (MSB7800-ES2F) مقابل C2P
- ✓ التحقق من عمق الحامل (العمق القياسي مطلوب)
- ✓ التحقق من الطاقة: تيار متردد فقط، 100-240 فولت
- ✓ خطة مدير الشبكة الفرعية (مضيف خارجي)
- ✓ التحقق من توافق البصريات/الكابلات
