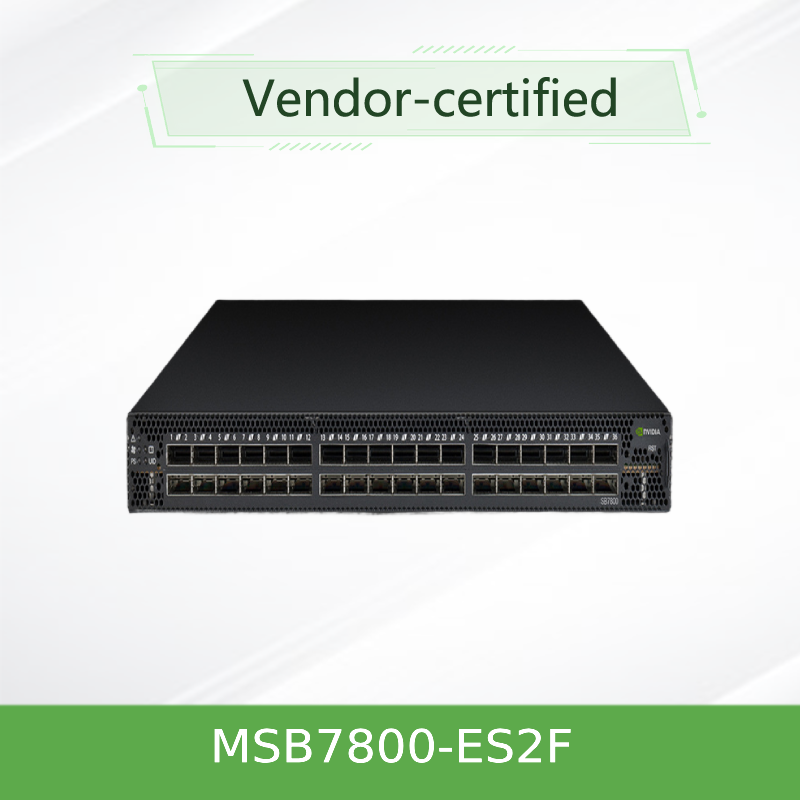

NVIDIA MSB7800-ES2F 100Gb / s InfiniBand Smart Switch 36 منفذ QSFP28 ، 7.2Tb / s ، MLNX-OS مدير
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MSB7800-ES2F |
| وثيقة: | MSB7800-ES2F.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | حالة: | جديدة ومبتكرة |
|---|---|---|---|
| قدرة التبديل: | 2.6 تيرا بايت في الثانية | اتصال الوصلة الصاعدة: | 200 جيجابت في الثانية |
| اسم: | MSB7800-ES2F 36 منفذ Mellanox محولات إيثرنت | الكلمة الرئيسية: | مفاتيح إيثرنت mellanox |
| إبراز: | NVIDIA InfiniBand Smart Switch 36 منفذ QSFP28,100Gb / s InfiniBand Switch MLNX-OS تم إدارتها,7.2Tb/s محول شبكة مع 36 منفذ |
||
منتوج وصف
NVIDIA MSB7800-ES2F 100Gb / s InfiniBand التبديل الذكي
التكوين الثابت عالي الأداء 100Gb / s InfiniBand switch الذكي الذي يوفر 36 منفذ QSFP28 مع 7.2 Tb / s معدل تسليم ثنائي الاتجاه غير المحظور وتأخير المنفذ المنخفض للغاية.تم بناؤها خصيصًا للاتصال بالأوراق العلوية في HPC، مجموعات تدريب الذكاء الاصطناعي، ومراكز بيانات المؤسسات.
المواصفات الرئيسية
- الموانئ:36 × QSFP28 (100Gb / s)
- النفاذ:7.2 Tb/s غير مسدود
- التأخير:~ 90ns من ميناء إلى ميناء
- الطاقة (النوع):122 واط (متوزعة في نظام ATIS)
- تدفق الهواء:P2C (البوابة إلى النواة) / من الأمام إلى الخلف
- الإدارة:MLNX-OS (داخلية) + UFM جاهزة
لمحة عامة عن المنتج
NVIDIA MSB7800-ES2F هو مفتاح ثابت من سلسلة SB7800 من InfiniBand 100Gb / s ، تم تصميمه للبيئات التي يهم فيها كل بت من عرض النطاق الترددي والبطء المنخفض للغاية.إنه يحتوي على 36 منفذًا من 100 جيجابايت في الثانية في هيكل 1 يو مضغوط، وتوفر معدل إجمالي للسرعة في الاتجاهين 7.2 Tb / s.
هذا الطراز يحتويتدفق الهواء P2C (من الميناء إلى النواة)- مثالية لتصميمات تبريد الممر البارد لمراكز البيانات مع تدفق الهواء من الأمام إلى الخلف. تعمل وحدة المعالجة المركزية Intel Celeron مزدوجة النواة x86 مع 4GB DDR3 RAM و 16GB SSD على MLNX-OS ،تمكين إدارة شاملة للهيكل، CLI / WebUI، والأتمتة.
الخصائص الرئيسية
- 36 x 100Gb / s منافذ QSFP28- عرض النطاق الترددي الثنائي الاتجاه الكامل مع دعم EDR InfiniBand
- 7.2 Tb/s معدل التوصيل الكلي- قدرة التبديل عالية الكثافة في عامل شكل 1U
- الحوسبة في الشبكة باستخدام SHARPTM- ينقل العمليات الجماعية من وحدة المعالجة المركزية إلى تغيير النسيج
- إدارة كاملة مع MLNX-OS- محرك معالجة مركزية x86 مزدوج النواة ، يدعم واجهات برمجة التطبيقات CLI و WebUI و SNMP و JSON

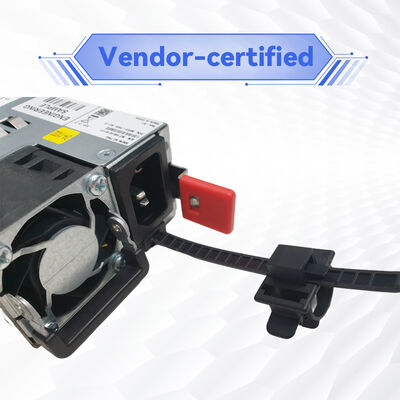

- المكونات الزائدة والقابلة للتبادل الساخن- إمدادات الطاقة الزائدة 1+1 ووحدات المروحة القابلة للتبادل الساخن
- التصميم الفعال من حيث الطاقة- استهلاك الطاقة المرجح في ATIS منخفض إلى 122W
- تدفق الهواء P2C (MSB7800-ES2F)- التبريد من الأمام إلى الخلف متوافق مع تخطيطات مركز البيانات القياسية
- NVIDIA UFM® جاهزة- التكامل مع مدير النسيج الموحد للقياس عن بعد المتقدم والأتمتة
التكنولوجيا: تسريع الشبكة مع SHARP
بروتوكول تجميع وتقليل هرمية قابلة للتوسع (SHARP) NVIDIA TM يحسن أداء عملية MPI عن طريق تحويل عمليات الاتصال الجماعي من وحدة المعالجة المركزية إلى شبكة التبديل.هذا يقلل بشكل كبير من وقت تشغيل MPI ويقلل من إجمالي البيانات التي تعبر الشبكة.
بالنسبة لحملات العمل الذكية والتعلم العميق ، فإن SHARP تسريع العمليات الجماعية لـ NCCL ، مما يوفر تحسينًا في الأداء يصل إلى 2.5x. سلسلة MSB7800 تتضمن دعمًا أليويًا مخصصًا لـ SHARP ،مما يجعلها عاملًا رئيسيًا في التدريب الموزع على نطاق واسع والحوسبة العلمية.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| النموذج | MSB7800-ES2F |
| الموانئ والسرعة | 36 × QSFP28؛ 100Gb / s لكل منفذ (EDR InfiniBand) |
| الناتج الإجمالي | 7.2 Tb/s غير مسدود ثنائي الاتجاه |
| تأخير التبديل | ~ 90ns من ميناء إلى ميناء |
| وحدة المعالجة المركزية | إينتل سيليرون 1047UE ثنائي النواة، 4GB DDR3 ذاكرة الوصول العشوائي، 16GB SSD |
| نظام التشغيل | MLNX-OS (يتم إدارتها داخلياً) |
| إمدادات الطاقة | 1 + 1 فائض ، قابلة للتبادل الساخن ؛ 80 Plus Gold ، معتمدة ENERGY STAR |
| التبريد / تدفق الهواء | مروحة قابلة للتبديل الساخن؛ P2C (البوابة إلى النواة) |
| الأبعاد | 1.7 في x 16.85 في x 27 في؛ 1U رف |
| الوزن | 11.978 كجم (حوالي 26.4 رطل) |
| درجة حرارة العمل | 0°C إلى 45°C |
دليل اختيار سلسلة SB7800
| رقم الجزء القابل للترتيب | الوصف | تدفق الهواء | النوع |
|---|---|---|---|
| MSB7800-ES2F | 100Gb / s InfiniBand 1U switch ، 36 QSFP28 ، مزدوج AC PSU ، تدفق الهواء P2C | P2C | التبديل المدار |
| MSB7800-ES2R | نفس ما هو موجود أعلاه مع تدفق الهواء C2P | C2P | التبديل المدار |
| MSB7880-ES2F | 100 جيجابايت في الثانية InfiniBand 1U راوتر، 36 QSFP28، مزدوج AC PSU، تدفق الهواء P2C | P2C | جهاز التوجيه |
| MSB7880-ES2R | 100 جيجابايت في الثانية InfiniBand 1U راوتر، 36 QSFP28، مزدوج AC PSU، تدفق الهواء C2P | C2P | جهاز التوجيه |
ملاحظة:يوصى بتصميم MSB7800-ES2F (تدفق الهواء P2C) لتصميمات التبريد من الأمام إلى الخلف. بالنسبة للتبريد من الخلف إلى الأمام ، حدد MSB7800-ES2R.تغيرات جهاز التوجيه (MSB7880) تضيف وظيفة بوابة للأنسجة متعددة الشبكات الفرعية.
النشرات النموذجية
- الحوسبة عالية الأداء (HPC)- تبديل الأوراق في طوبولوجيات شجرة الدهون للمحاكاة العلمية والبحوث
- تجمعات الذكاء الاصطناعي والتعلم الآلي- اتصال متبادل منخفض التأخير للتدريب الموزع مع GPUs NVIDIA
- مراكز بيانات المؤسسات- الاتصال من أعلى الرف للبيئات الافتراضية وتحليلات البيانات الضخمة
- التخزين خارج النطاق- يربط عقد التخزين عالية الأداء إلى مجموعات الحوسبة
التوافق
- بنية InfiniBand:تتوافق مع مواصفات IBTA 1.21 و 1.3
- متوافق مع التغييرات السابقة:يدعم سرعات وصلات 100G EDR و 56G FDR و 40G QDR

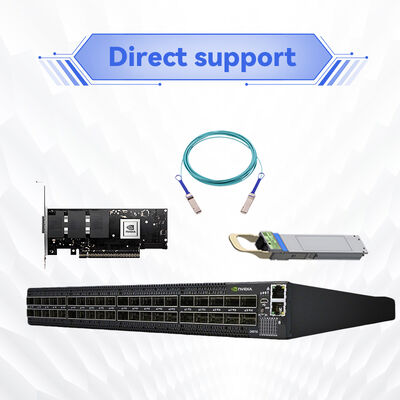

- محولات المضيف:متوافقة بالكامل مع محولات سلسلة NVIDIA ConnectX®
- الكابلات:QSFP28 DACs النحاس السلبي ، الكابلات البصرية النشطة ، وأجهزة الاستقبال البصرية
- كومة البرمجيات:يعمل مع HPC‐X و MLNX_OFED و OpenMPI و NVIDIA NCCL
الأسئلة الشائعة
ما هو الفرق بين MSB7800 و MSB7880؟
MSB7800 هو مفتاح InfiniBand القياسي لأقمشة الورق / العمود الفقري. MSB7880 هو جهاز توجيه InfiniBand يوفر وظائف بوابة،تمكين الاتصال بين الشبكات الفرعية المستقلة مع عزل وقدرات متعددة المستأجرين.
هل يدعم تكنولوجيا SHARPTM؟
نعم، سلسلة MSB7800 تدعم بالكامل NVIDIA SHARP في الحوسبة الشبكة لتسريع العمليات الجماعية عبر النسيج.
ما هي خيارات الإدارة المتاحة؟
يوفر MLNX-OS واجهات برمجة التطبيقات CLI و WebUI و SNMP و JSON. بالنسبة للتنفيذات الأكبر ، يمكن إدارة التبديل بواسطة NVIDIA UFM للقياس عن بعد المتقدم والتحليلات التنبؤية والأتمتة.
الاحتياطات وملاحظات الطلب
- اتجاه تدفق الهواء حاسمتستخدم MSB7800-ES2F تدفق الهواء P2C (من منفذ إلى جوهر) التحقق من تصميم تبريد الرف
- مدخل الطاقة:التيار المتردد المزدوج مع موصلات C13/C14 (100-240VAC)
- عمق الرف:العمق القياسي 27 في التحقق من توافق الرف
- الكابلات والمركبات المتلقية المباعة بشكل منفصلخطة كابلات QSFP28 بناءً على متطلبات المسافة
قائمة التحقق من المشتري
- تأكيد اتجاه تدفق الهواء: MSB7800-ES2F يستخدم P2C التحقق من توافق التبريد على الرف
- التحقق من نوع الكابل: QSFP28 DAC أو أجهزة الاستقبال البصرية بناءً على المسافة
- إدخال طاقة التحقق: التيار المتردد المزدوج مع موصلات C13/C14 (100-240VAC)
- تأكد من عمق الرف يدعم 27 بوصة عمق معيار
- خطة الإدارة: يوفر MLNX-OS إدارة على متن الطائرة ؛ UFM اختياري للأنسجة الكبيرة
- تأكيد دعم SHARPTM في كومة التطبيقات الخاصة بك
- تأكيد خيارات الضمان والدعم
