مفتاح InfiniBand NVIDIA Quantum-2 MQM9700-NS2F بسرعة 400 جيجابت/ثانية – 64 منفذ NDR، تدفق هواء P2C، إدارة مدمجة
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) | ماركة: | ميلانوكس |
|---|---|---|---|
| اتصال الوصلة الصاعدة: | 400 جيجابت في الثانية | اسم: | InfiniBand MQM9700-NS2F Mellanox Network Switch 1U NDR 400Gb / S للخادم |
| الكلمة الرئيسية: | مفتاح شبكة ميلانوكس | تكوين المنفذ: | 64x 400g ، 32x OSFP |
| إبراز: | NVIDIA Quantum-2 InfiniBand switch 400 جيجابايت / ثانية,مفتاح InfiniBand 64 منفذ NDR,مفتاح InfiniBand بتدفق هواء P2C |
||
منتوج وصف

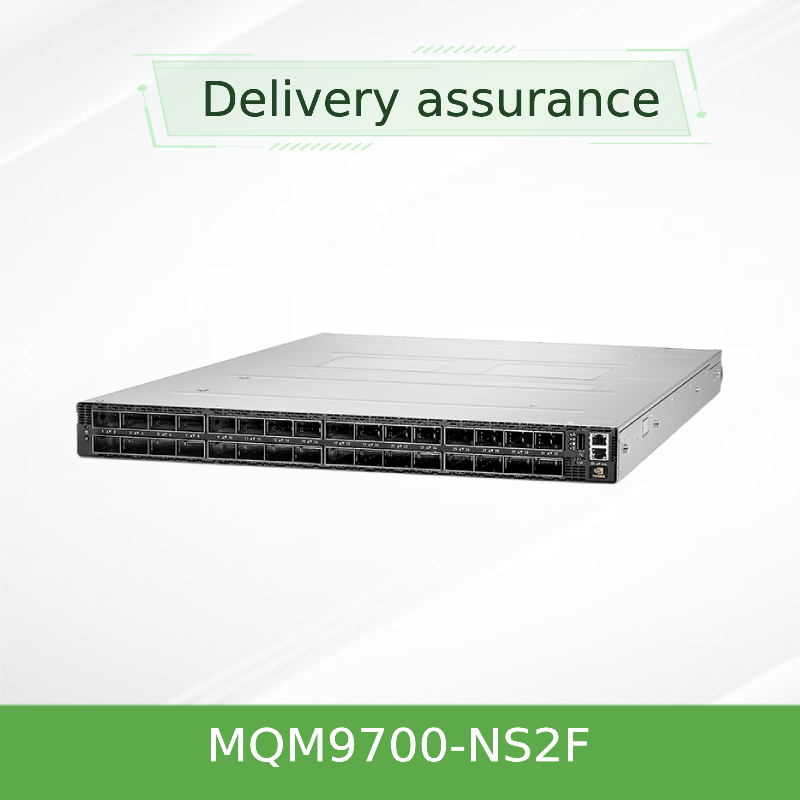

NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch
The NVIDIA Quantum-2 MQM9700-NS2F delivers 64 ports of 400Gb/s InfiniBand in a 1U chassis withالتدفق الهوائي من الأمام إلى الخلف، تمكين الذكاء الاصطناعي واسعة النطاق ومجموعات HPC في بيئات مركز البيانات القياسية.مدير الشبكة الفرعية على متن الطائرة، هذا التبديل المدار بالكامل يدعم ما يصل إلى 2000 عقدة خارج الصندوق ويدمج SHARPv3، RDMA، والتوجيه التكيفي لأداء غير متنازل.
لمحة عامة عن المنتج
The MQM9700-NS2F is a fully managed 400Gb/s InfiniBand fixed-configuration switch from the NVIDIA Quantum-2 series, featuring أجهزة تحميل محمولة من أجهزة تحميل محمولة من أجهزة تحميل محمولةالتدفق الهوائي من الأمام إلى الخلفومدير الشبكة الفرعية على متن الطائرةلتسهيل النشر. يوفر 32 منفذًا OSFP ، كل منها قادر على 400Gb / s (أو 128 منفذًا عند 200Gb / s بتكنولوجيا تقسيم الموانئ) ، ويوفر معدل تسليم ثنائي الاتجاهات الإجمالي 51.2 Tb / s.
الخصائص الرئيسية
- 64 منفذًا غير مسدود 400Gb / s (32 مرفق OSFP)
- 51.2 Tb/s إجمالي معدل النقل الثنائي الاتجاه
- تقنية تقسيم الموانئ: تصل إلى 128 منفذ @ 200Gb / s
- SHARPv3 في شبكة الحوسبة
- فترة تأخير أقل من ميكرو ثانية مع التوجيه التكيفي
- النسيج المتعافي الذاتي، و QoS، ومكافحة الازدحام
- مدير الشبكة الفرعية على متن الطائرةيدير ما يصل إلى 2000 عقدة
- 1 + 1 طاقة متغيرة ساخنة إضافية (200-240Vac)
- P2C تدفق الهواء من الأمام إلى الخلفمروحة قابلة للتبديل
- MLNX-OS مع واجهات CLI و WebUI و SNMP و JSON
- متوافقة مع HDR و EDR و FDR
تكنولوجيا: بنية NVIDIA Quantum-2
تقوم منصة كوانتوم-2 بتكامل تكنولوجيا SHARP من الجيل الثالث (SHARPv3) ، مما يتيح تجميع البيانات داخل الشبكة مما يقلل من حركة البيانات ويسرع تدريب الذكاء الاصطناعي ومحاكاة HPC.يتم دمجها مع الوصول المباشر إلى الذاكرة عن بعد (RDMA) وبروتوكول التجميع الهرمي القابل للتوسع والحد من NVIDIA، فإن MQM9700-NS2F يحسن بشكل كبير أداء التطبيقات بينما تعبر البيانات النسيج.
النشرات النموذجية
- تجمعات الذكاء الاصطناعي والتعلم الآليالتدريب المتسارع على نطاق واسع مع GPU مع SHARPv3
- الحوسبة عالية الأداء (HPC)محاكاة البحوث، النماذج الجوية، والجينوميات
- مركز البيانات العمود الفقرينسيج 400G InfiniBand للتخزين والحوسبة ذات الكمون المنخفض
- الشركات والسحابةشبكات متعددة المستأجرين قابلة للتوسع مع إدارة الشبكة الفرعية الداخلية
- الحكومة والتعليممختبرات البحث ومراكز الحوسبة الفائقة
المواصفات
| المعلم | MQM9700-NS2F |
|---|---|
| الموانئ / السرعة | 64 منفذ 400Gb / s (32 OSFP) ؛ ما يصل إلى 128 منفذ @ 200Gb / s مع تقسيم |
| الناتج الإجمالي | 51.2 Tb/s ثنائي الاتجاه |
| إعادة توجيه الحزم | >66.5 مليار حزم في الثانية (BPPS) |
| عامل الشكل | 1U رصيف، 43.6 × 438 × 660.4 مم |
| الوزن | 14.5 كجم |
| إمدادات الطاقة | 1+1 زائدة، قابلة للتبديل الساخن، 200-240فاكس، 80+ ذهب، نجمة الطاقة |
| التبريد | التدفق الهوائي من الأمام إلى الخلف، المروحة المبدلة بالساخنة |
| الإدارة | مدير الشبكة الفرعية على متن الطائرة(حتى 2000 عقدة) |
| درجة حرارة العمل | 0°C إلى 40°C |
| الضمان | سنة واحدة (خيارات تمديد متاحة) |
دليل الاختيار
| رقم الجزء القابل للترتيب | الوصف | تدفق الهواء | الإدارة |
|---|---|---|---|
| MQM9700-NS2F | 64 منفذ 400 جيجابايت في الثانية، 32 OSFP، منظم، P2C تدفق الهواء | من الأمام إلى الخلف (P2C) | مدير الشبكة الفرعية على متن الطائرة |
| MQM9700-NS2R | 400 جيجابايت في الثانية من 64 منفذًا ، تدفق الهواء C2P المدار | الصلة إلى الطاقة (C2P) | مدير الشبكة الفرعية على متن الطائرة |
| MQM9790-NS2F | 400 جيجابايت في الثانية من 64 منفذًا ، غير مدير ، تدفق الهواء P2C | من الأمام إلى الخلف | الخارجي (UFM) |
| MQM9790-NS2R | 400 جيجابايت في الثانية من 64 منفذًا ، غير مدير ، تدفق الهواء C2P | وصلة للطاقة | الخارجي (UFM) |
المزايا
- كثافة لا مثيل لها:64 منفذ من 400G في 1U يقلل من مساحة الرف والطاقة لكل منفذ
- تسريع الشبكة:SHARPv3 يقلل من حركة البيانات و يسرع عبء عمل الذكاء الاصطناعي / اللغة الإنجليزية إلى 32 مرة
- طوبولوجيا مرنة:يدعم Fat Tree و DragonFly + و Torus ، وأكثر من ذلك لأي تصميم مجموعة
- إدارة مبسطة:مدير الشبكة الفرعية على متن الطائرة يمكّن عملية خارج الصندوق لما يصل إلى 2000 عقدة
- تدفق الهواء P2C القياسي:يطابق معظم تصاميم تبريد مركز البيانات مع تدفق الهواء من الأمام إلى الخلف
- حماية الاستثمار:متوافق مع HDR/EDR ومؤكد للمستقبل لـ NDR200/400
الأسئلة الشائعة
ما هو الفرق بين MQM9700 و MQM9790؟
MQM9700 includes an on-board subnet manager و is fully managed out-of-the-box for up to 2,000 nodes. MQM9790 is externally managed and leverages NVIDIA UFM for advanced fabric management. MQM9700 يحتوي على مدير شبكة فرعية على متن الطائرة و يتم إدارته بالكامل خارج الصندوق لما يصل إلى 2000 عقدة.
ماذا يعني تدفق الهواء P2C؟
P2C (طاقة إلى موصل، يشار إليها عادة باسم الجبهة إلى الخلف) تدفق الهواء يعني الهواء يدخل من جانب إمدادات الطاقة ويخرج من جانب المصل.هذا هو اتجاه تدفق الهواء القياسي المستخدم في معظم تصاميم تبريد مركز البيانات.
هل يمكنني استخدام MQM9700-NS2F مع بنية تحتية HDR موجودة؟
نعم، المفتاح متوافق مع سرعات HDR، EDR، و FDR، مما يسمح بالترقية التدريجية.
الاحتياط
- تأكد من أن درجة حرارة المحيط التشغيلية تبقى بين 0 و 40 درجة مئوية
- استخدم وحدات و كابلات بصرية مؤهلة من NVIDIA فقط لأداء مثالي
- اتجاه تدفق الهواء المناسب يجب أن يطابق بيئة التثبيت
- لا تحجب فتحات التهوية، حافظ على 5 سم على كلا الجانبين
- إمدادات الطاقة يجب أن تلبي متطلبات 200-240 فاك؛ الأرضية إلزامية
قائمة التحقق من المشتري
- تأكدي من اتجاه تدفق الهواء (P2C) يطابق تخطيط مركز بياناتك
- Verify cluster size fits within the 2,000 node limit of the on-board subnet manager (تحقق من أن حجم المجموعة يتناسب مع حدود 2000 عقدة لمدير الشبكة الفرعية على متن الطائرة)
- التحقق من صحة متطلبات طاقة الدخول (200-240 فاكس) والإضافة
- تحقق من أطوال أنواع كابلات OSFP (النحاس / الألياف) لمسافات الرف الخاصة بك
- طلب ضمان مُمتد أو دعم في الموقع إذا كان ذلك ضروريًا لنشر مهمة حاسمة
