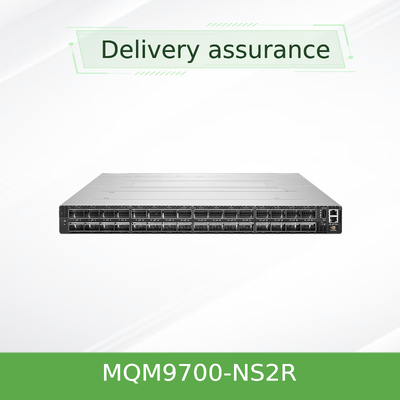

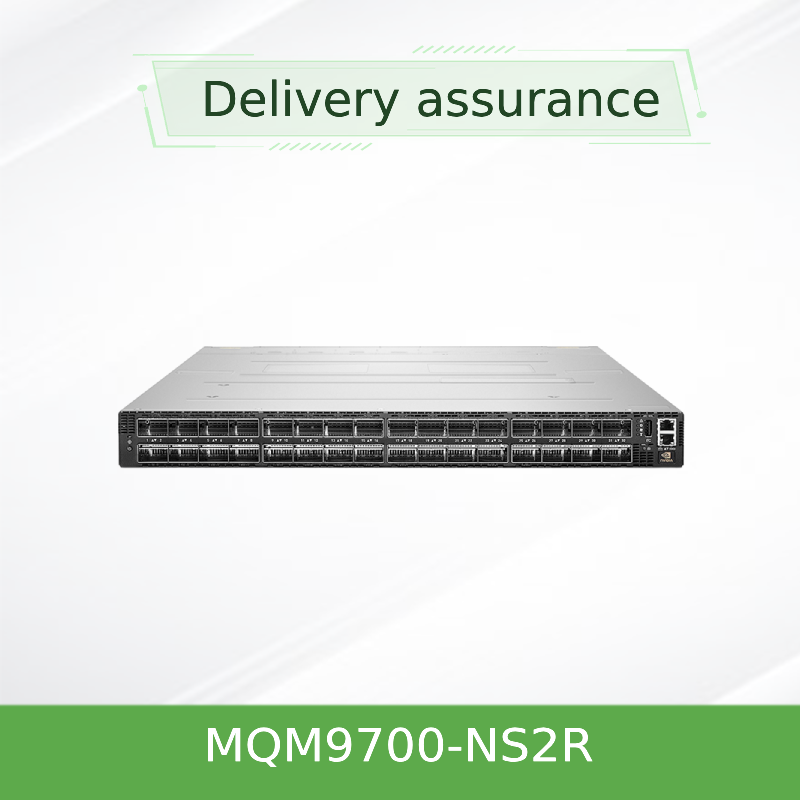

مفتاح InfiniBand NVIDIA Quantum-2 MQM9700-NS2R بسرعة 400 جيجابت/ثانية – 64 منفذ NDR، تدفق هواء C2P، إدارة مدمجة
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) | ماركة: | ميلانوكس |
|---|---|---|---|
| اتصال الوصلة الصاعدة: | 400 جيجابت في الثانية | اسم: | InfiniBand MQM9700-NS2F Mellanox Network Switch 1U NDR 400Gb / S للخادم |
| الكلمة الرئيسية: | مفتاح شبكة ميلانوكس | تكوين المنفذ: | 64x 400g ، 32x OSFP |
| إبراز: | NVIDIA Quantum-2 InfiniBand switch 400 جيجابايت / ثانية,مفتاح InfiniBand 64 منفذ NDR,مفتاح InfiniBand بتدفق هواء C2P |
||
منتوج وصف
NVIDIA Quantum-2 MQM9700-NS2R 400 جيجابايت / ثانية InfiniBand Switch
MQM9700-NS2R 400Gb / s InfiniBand Switch - 64 منفذًا NDR مديرًا مع 51.2 Tb / s من إجمالي الإنتاجية ، وتدفق الهواء C2P (المتصل إلى الطاقة) ، ومدير الشبكة الفرعية على متن الطائرة.
لمحة عامة عن المنتج
MQM9700-NS2R هو مفتاح إدارة ثابت 400Gb / s InfiniBand من سلسلة NVIDIA Quantum-2التدفق الهوائي من جهاز الاتصال إلى الطاقة (C2P)ومدير الشبكة الفرعية على متن الطائرةلتسهيل النشر. يوفر 32 منفذًا OSFP ، كل منها قادر على 400Gb / s (أو 128 منفذًا عند 200Gb / s بتكنولوجيا تقسيم الموانئ) ، ويوفر معدل تسليم ثنائي الاتجاهات الإجمالي 51.2 Tb / s.مع إدارة مدمجة، SHARPv3 الحوسبة في الشبكة، ومراقبة الازدحام المتقدمة، MQM9700-NS2R مثالية ل HPC متوسطة إلى كبيرة النطاق،ومجموعات الشركات التي تتطلب إدارة مستقلة وتدفق الهواء C2P.
الخصائص الرئيسية
- 64 منفذًا غير مسدود 400Gb / s (32 مرفق OSFP)
- 51.2 Tb/s إجمالي معدل النقل الثنائي الاتجاه
- تقنية تقسيم الموانئ: تصل إلى 128 منفذ @ 200Gb / s
- الحوسبة في الشبكة SHARPv3 32* تسارع الذكاء الاصطناعي
- فترة تأخير أقل من ميكرو ثانية مع التوجيه التكيفي
- النسيج المتعافي الذاتي، و QoS، ومكافحة الازدحام
- مدير الشبكة الفرعية على متن الطائرةيدير ما يصل إلى 2000 عقدة
- 1 + 1 طاقة متغيرة ساخنة إضافية (200-240Vac)
- تدفق الهواء C2P (الربط إلى الطاقة)مروحة قابلة للتبديل
- MLNX-OS مع واجهات CLI و WebUI و SNMP و JSON
- متوافقة مع HDR و EDR و FDR
تكنولوجيا: بنية NVIDIA Quantum-2
تقوم منصة كوانتوم-2 بتكامل تكنولوجيا SHARP من الجيل الثالث (SHARPv3) ، مما يتيح تجميع البيانات داخل الشبكة مما يقلل من حركة البيانات ويسرع تدريب الذكاء الاصطناعي ومحاكاة HPC.يتم دمجها مع الوصول المباشر إلى الذاكرة عن بعد (RDMA) وبروتوكول التجميع الهرمي القابل للتوسع والحد من NVIDIA، MQM9700-NS2R يحسن بشكل كبير أداء التطبيقات أثناء عبور البيانات عبر النسيج. يوفر مدير الشبكة الفرعية الداخلية إدارة الهيكل الكاملة من خلال CLI و WebUI و SNMP ،أو واجهات JSON، لتبسيط النشر والعمليات.
النشرات النموذجية
- تجمعات الذكاء الاصطناعي والتعلم الآليالتدريب المتسارع على نطاق واسع مع GPU مع SHARPv3
- الحوسبة عالية الأداء (HPC)محاكاة البحوث، النماذج الجوية، والجينوميات
- مركز البيانات العمود الفقرينسيج 400G InfiniBand للتخزين والحوسبة ذات الكمون المنخفض
- الشركات والسحابةشبكات متعددة المستأجرين قابلة للتوسع مع إدارة الشبكة الفرعية الداخلية
- الحكومة والتعليممختبرات البحث ومراكز الحوسبة الفائقة
التوافق
| المكون / النظام البيئي | دعم |
|---|---|
| سرعة InfiniBand | NDR 400Gb / s ، متوافق مع HDR ، EDR ، FDR |

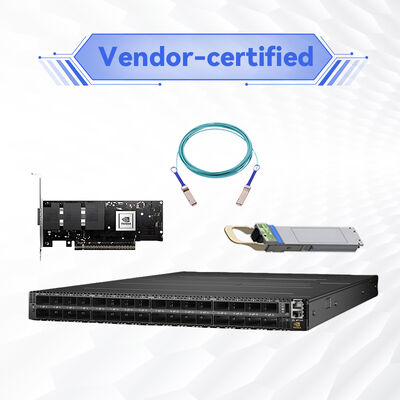

| الكابلات | من النحاس السلبي / النشط أو الألياف النشطة؛ موصلات OSFP |
| الإدارة | مدير الشبكة الفرعية على متن الطائرة، MLNX-OS، CLI، WebUI، SNMP، JSON-RPC |
| الطوبولوجيات | الشجرة السمينة، الذبابة، التنين الذبابة +، متعدد الأبعاد تورس |
| أنظمة التشغيل | لينكس، ويندوز (مع كومة InfiniBand) ، VMware |
| وحدات المعالجة الفورية / المسرعات | NVIDIA HGX ، DGX ، وخوادم GPU من طرف ثالث |
المواصفات
| المعلم | MQM9700-NS2R |
|---|---|
| الموانئ / السرعة | 64 منفذ 400Gb / s (32 OSFP) ؛ ما يصل إلى 128 منفذ @ 200Gb / s مع تقسيم |
| الناتج الإجمالي | 51.2 Tb/s ثنائي الاتجاه |
| إعادة توجيه الحزم | >66.5 مليار حزم في الثانية (BPPS) |
| عامل الشكل | 1U رصيف، 43.6 × 438 × 660.4 مم |
| الوزن | 14.5 كجم |
| إمدادات الطاقة | 1+1 زائدة، قابلة للتبديل الساخن، 200-240فاكس، 80+ ذهب، نجمة الطاقة |
| التبريد | التدفق الهوائي من الصلة إلى الطاقة (C2P)، المروحة المبدلة بالساخنة |
| الإدارة | مدير الشبكة الفرعية على متن الطائرة(حتى 2000 عقدة) |
| موانئ الإدارة | 1x USB 3.0، 1x USB (I2C) ، 1x RJ45، 1x RJ45 (UART) |
| وحدة المعالجة المركزية | x86 Coffee Lake i3، 8GB DDR4 SO-DIMM، 16GB M.2 SSD |
| البرمجيات | MLNX-OS (إدارة الهيكل الكاملة) |
| درجة حرارة العمل | 0°C إلى 40°C |
| الرطوبة (التشغيل) | 10% ∼ 85% غير مكثفة |
| الارتفاع | ما يصل إلى 3050 متر |
| السلامة / EMC | الـ RoHS، CB، cTUVus، CE، CU؛ FCC، VCCI، ICES، RCM |
| الضمان | سنة واحدة (خيارات تمديد متاحة) |
دليل الاختيار
| رقم الجزء القابل للترتيب | الوصف | تدفق الهواء | الإدارة |
|---|---|---|---|
| MQM9700-NS2R | 64 منفذ 400Gb / s ، 32 OSFP ، مدير ، تدفق الهواء C2P | الصلة إلى الطاقة (C2P) | مدير الشبكة الفرعية على متن الطائرة |
| MQM9700-NS2F | 400 جيجابايت في الثانية من 64 منفذًا ، تدفق الهواء P2C المدار | من الأمام إلى الخلف (P2C) | مدير الشبكة الفرعية على متن الطائرة |
| MQM9790-NS2R | 400 جيجابايت في الثانية من 64 منفذًا ، غير مدير ، تدفق الهواء C2P | وصلة للطاقة | الخارجي (UFM) |
| MQM9790-NS2F | 400 جيجابايت في الثانية من 64 منفذًا ، غير مدير ، تدفق الهواء P2C | من الأمام إلى الخلف | الخارجي (UFM) |
يوصى باستخدام MQM9700-NS2R في عمليات النشر التي تتطلب حلًا إداريًا مستقلًا مع مدير الشبكة الفرعية المضمنة ، تصل إلى 2000 عقدة ، وتدفق الهواء من المرفق إلى الطاقة.للأنسجة الكبيرة أو ميزات UFM المتقدمة، فكر في سلسلة QM9790 التي تدار من الخارج.
المزايا
- كثافة لا مثيل لها:64 منفذًا من 400G في 1U يقلل من مساحة الرف والطاقة لكل منفذ.
- تسريع الشبكة:SHARPv3 يقلل من حركة البيانات ويعجل عبء عمل الذكاء الاصطناعي / ML إلى 32 *.
- طوبولوجيا مرنة:يدعم Fat Tree و DragonFly + و Torus ، وأكثر من ذلك لأي تصميم مجموعة.
- إدارة مبسطة:يسمح مدير الشبكة الفرعية الداخلية بالعمل خارج الصندوق لما يصل إلى 2000 عقدة ، مما يقلل من وقت الإعداد.
- مرونة تدفق الهواء C2P:يطابق مراكز البيانات مع تدفق الهواء العكسي (الربط إلى الطاقة) لإدارة الحرارة المثلى.
- حماية الاستثمار:متوافق مع HDR / EDR ومؤكد للمستقبل لNDR200/400.
الأسئلة الشائعة
ما هو الفرق بين MQM9700 و MQM9790؟
يحتوي MQM9700 على مدير شبكة فرعية محمول ويتم إدارته بالكامل خارج الصندوق لما يصل إلى 2000 عقدة. يتم إدارة MQM9790 من الخارج وتستفيد من NVIDIA UFM لإدارة الأقمشة المتقدمة ،مثالي للأكبر، بيئات أكثر ديناميكية.
ما معنى تدفق الهواء C2P؟
تدفق الهواء C2P (المتصل إلى الطاقة) يعني أن الهواء يدخل من جانب المصل ويخرج من جانب مصدر الطاقة.هذا عكس P2C (من الأمام إلى الخلف) ويتم استخدامه في مراكز البيانات مع تكوينات محددة للممر الساخن / الممر البارد.
هل يمكنني استخدام MQM9700-NS2R مع البنية التحتية الحالية HDR InfiniBand؟
نعم، المفتاح متوافق مع سرعات HDR، EDR، و FDR، مما يسمح بالترقية التدريجية.
ما هي الكابلات المدعومة؟
موصلات OSFP تدعم كابلات النحاس السلبية / النشطة وكابلات الألياف النشطة. يمكن استخدام كل من الوحدات البصرية وكابلات الارتباط المباشر.
هل يدعم المفتاح عملية 200 جيجابايت/ثانية؟
نعم، باستخدام تكنولوجيا NVIDIA للفصل بين الموانئ، يمكن لـ MQM9700-NS2R توفير ما يصل إلى 128 منفذًا بسرعة 200 جيجابايت في الثانية.
الاحتياط
- تأكد من أن درجة حرارة البيئة تعمل بين 0 و 40 درجة مئوية.
- استخدم وحدات وكابلات بصرية مؤهلة من NVIDIA فقط لأداء مثالي.
- يجب أن يتطابق اتجاه تدفق الهواء المناسب (C2P) مع بيئة التثبيت للتحقق من توجيه الدرج الساخن/الدرج البارد.
- لا تغلق فتحات التهوية، حافظ على مسافة 5 سم على الأقل من الجانبين.
- يجب أن تلبي إمدادات الطاقة متطلبات 200-240 فاكس ؛ التأرجح إلزامي.
عن مجموعة ستارزورج في هونغ كونغ
تأسست في عام 2008 ، شركة Hong Kong Starsurge Group Co. ، Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة.مع فريق مبيعات وتقني ذو خبرةنحن نخدم الصناعات بما في ذلك الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والشركاتدعم متعدد اللغات، والتسليم العالمي. نهجنا الذي يركز على العميل أولاً يضمن الجودة الموثوقة والخدمة المستجيبة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتوسع.
شريك مع ستارزورجنحن نقدم أسعار تنافسية، وتوصيل سريع، ودعم هندسي مخصص لـ NVIDIA، Mellanox، وغيرها من العلامات التجارية الرائدة للشبكات.
الحقائق الرئيسية
| الموانئ | 64 × 400Gb / s (32 OSFP) |
| الناتج | 51.2 Tb/s |
| معدل الحزم | >66.5 BPPS |
| الإدارة | مدير الشبكة الفرعية على متن الطائرة (2،000 عقدة) |
| تدفق الهواء | C2P (الواصل إلى الطاقة) |
| الضمان | سنة واحدة |
مصفوفة التوافق
| الفئة | المنتجات المتوافقة / المعايير |
|---|---|
| خادمات GPU | NVIDIA DGX-2، DGX A100، خوادم تستند إلى HGX، عقدات GPU من طرف ثالث |
| التخزين | NVMe عبر InfiniBand ، Lustre ، WekaIO ، IBM Spectrum Scale |
| الإدارة | مدير الشبكة الفرعية على متن الطائرة، MLNX-OS، OpenSM، SNMP |
| أنواع الكابلات | OSFP إلى OSFP ، OSFP إلى QSFP (مع محول) ، بصري نشط ، DAC |
قائمة التحقق من المشتري
- تأكيد اتجاه تدفق الهواء (C2P) يطابق تخطيط مركز البيانات الخاص بك الممر الساخن / الممر البارد هذا نموذج تدفق الهواء العكسي
- مدير الشبكة الفرعية على متن الطائرة يدعم ما يصل إلى 2000 عقدة للتحقق من أن حجم المجموعة يناسب هذا النطاق.
- التحقق من صحة متطلبات طاقة الدخول (200-240 فاكس) ومتطلبات الازدحام.
- تحقق من أطوال أنواع كابلات OSFP (النحاس / الألياف) لمسافات الرف.
- اطلب ضماناً مطولاً أو دعماً في الموقع إذا كان ذلك ضرورياً لتنفيذ مهمات حرجة
