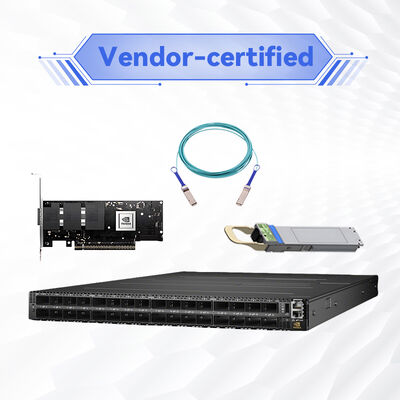

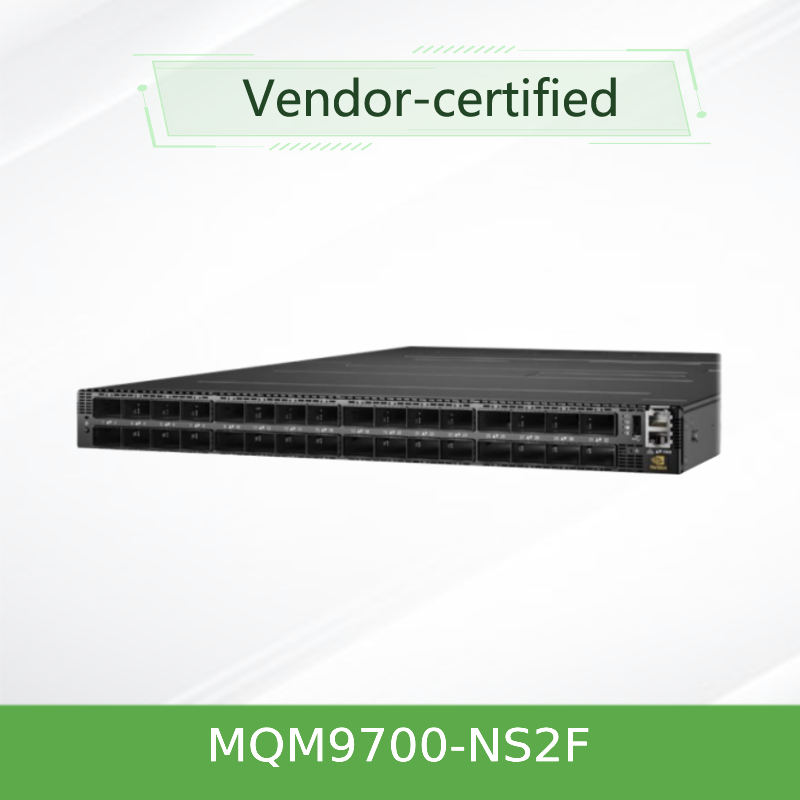

NVIDIA Mellanox MQM9700-NS2F NDR 400 جيجابايت / ثانية InfiniBand Switch (64-Port QSFP56)
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) | ماركة: | ميلانوكس |
|---|---|---|---|
| اتصال الوصلة الصاعدة: | 400 جيجابت في الثانية | اسم: | InfiniBand MQM9700-NS2F Mellanox Network Switch 1U NDR 400Gb / S للخادم |
| الكلمة الرئيسية: | مفتاح شبكة ميلانوكس | تكوين المنفذ: | 64x 400g ، 32x OSFP |
منتوج وصف
مفتاح إدارة Quantum-2 بـ 64 منفذًا للبنى التحتية عالية الأداء للحوسبة والذكاء الاصطناعي من الجيل التالي
يوفر NVIDIA Mellanox MQM9700-NS2F 64 منفذًا بعرض نطاق ترددي ثنائي الاتجاه كامل يبلغ 400 جيجابت/ثانية في عامل شكل مدمج 1U. بفضل إنتاجية مجمعة تبلغ 51.2 تيرابت/ثانية، وزمن استجابة فائق الانخفاض، وقدرات الحوسبة داخل الشبكة SHARP، فقد تم تصميمه خصيصًا لأكثر أعباء العمل تطلبًا في مجال الحوسبة عالية الأداء والذكاء الاصطناعي.
MQM9700-NS2F هو عضو مُدار في سلسلة NVIDIA Quantum-2، مبني حول شريحة ASIC من الجيل التالي NDR (معدل البيانات التالي). يوفر 64 منفذ QSFP56 تعمل بسرعة 400 جيجابت/ثانية لكل منفذ. تم تصميم هذا المفتاح للاتصال العلوي (leaf) والعمودي (spine) في أعلى الرف، ويتوسع من المجموعات المتوسطة إلى شبكات الحوسبة عالية الأداء ومراكز بيانات المؤسسات الضخمة. تعمل وحدة المعالجة المركزية المدمجة ثنائية النواة x86 على تشغيل MLNX-OS، مما يتيح إدارة شاملة على الجهاز بما في ذلك مدير الشبكات الفرعية المدمج للشبكات واسعة النطاق.
من خلال تفريغ عمليات الاتصال الجماعي من وحدة المعالجة المركزية إلى شبكة المفاتيح عبر تقنية SHARP، يقلل MQM9700-NS2F بشكل كبير من وقت عمليات MPI ويحرر موارد وحدة المعالجة المركزية القيمة للحوسبة. ينتج عن ذلك تحسن بمقدار عشرة أضعاف في أداء التطبيقات لأعباء العمل المتوازية.
تمكّن تقنية NVIDIA SHARP v3 المدمجة في شريحة Quantum-2 ASIC من MQM9700-NS2F إجراء العمليات الجماعية مثل عمليات تقليل MPI مباشرة داخل نسيج الشبكة. هذا يلغي عمليات نقل البيانات المتعددة بين نقاط النهاية، مما يقلل بشكل كبير من وقت عمليات MPI ويحرر نوى وحدة المعالجة المركزية لحوسبة التطبيقات. بالنسبة لشبكات fat-tree الممتلئة بالكامل، يمكن أن تكتمل عمليات التقليل الجزئي في أقل من ثلاث ميكروثوانٍ. هذا النهج التصميمي المشترك يسرّع أطر الاتصال ويزيد من عرض النطاق الترددي الفعال للنسيج.
- اتصال علوي (Leaf) في أعلى الرف– مثالي لبنى spine-leaf في مجموعات الحوسبة عالية الأداء والذكاء الاصطناعي.
- مجموعات متوسطة إلى كبيرة جدًا– يتوسع من بضع مئات من العقد إلى عشرات الآلاف من العقد مع إدارة شبكات فرعية مدمجة.
- مراكز بيانات المؤسسات– يدعم أعباء عمل التخزين وقواعد البيانات والحوسبة عالية الأداء التي تتطلب زمن استجابة منخفض وإنتاجية عالية.
- تدريب واستدلال الذكاء الاصطناعي– يسرّع تسريع SHARP v3 أداء التدريب الموزع المستند إلى NCCL و MPI.
- البنى التحتية السحابية والمعدنية العارية– مثالي للبيئات متعددة المستأجرين التي تتطلب شبكات ذات نطاق ترددي عالٍ وزمن استجابة منخفض.
MQM9700-NS2F قابل للتشغيل المتبادل بالكامل مع محولات NVIDIA Mellanox ConnectX (NDR، HDR، EDR، FDR)، وكابلات LinkX، وأجهزة الإرسال والاستقبال. وهو متوافق مع مواصفات IBTA 1.4 و 1.3، ويدعم التوافق مع الإصدارات السابقة لتقنيات HDR (200 جيجابت/ثانية) و EDR (100 جيجابت/ثانية). يتكامل المفتاح مع NVIDIA UFM (إدارة النسيج الموحدة) للحصول على قياسات عن بعد متقدمة وتحليلات مدعومة بالذكاء الاصطناعي واستكشاف الأخطاء وإصلاحها الاستباقي عبر نسيج InfiniBand بأكمله.
| المعلمة | المواصفات |
|---|---|
| الموديل | MQM9700-NS2F |
| السلسلة | NVIDIA Quantum-2 |
| المنافذ | 64 × QSFP56 (NDR 400 جيجابت/ثانية) |
| الإنتاجية المجمعة | 51.2 تيرابت/ثانية (غير محظورة) |
| زمن الاستجابة | أقل من 90 نانوثانية (من منفذ إلى آخر) |
| شريحة المفتاح | NVIDIA Quantum-2 NDR |
| وحدة المعالجة المركزية | Intel x86 ثنائية النواة |
| ذاكرة النظام | 8 جيجابايت RAM، 32 جيجابايت SSD |
| الإدارة | MLNX-OS (على الجهاز)، CLI، SNMP، UFM |
| مزودات الطاقة | احتياطية 1+1، قابلة للتبديل السريع، 100-240VAC، 80 Gold+ |
| الطاقة النموذجية (ATIS) | 180 واط – 200 واط (ممتلئ بالكامل) |
| التبريد | من الأمام إلى الخلف (P2C) أو من الخلف إلى الأمام (C2P)، مراوح قابلة للتبديل السريع |
| عامل الشكل | تركيب في رف 1U؛ 43.6 مم (ارتفاع) × 433.2 مم (عرض) × 590.6 مم (عمق) |
| الوزن | 12.5 كجم (تقريبًا) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 45 درجة مئوية |
| الشهادات | CE، FCC، VCCI، ICES، RCM، RoHS، CB، cTUVus، CU |
| رقم جزء الطلب (OPN) | الوصف | تدفق الهواء | الإدارة |
|---|---|---|---|
| MQM9700-NS2F | مفتاح InfiniBand 1U بسرعة 400 جيجابت/ثانية، 64 QSFP56، ثنائي النواة x86، عمق قياسي | P2C (من الأمام إلى الخلف) | مُدار |
| MQM9700-NS2R | مفتاح InfiniBand 1U بسرعة 400 جيجابت/ثانية، 64 QSFP56، ثنائي النواة x86، عمق قياسي | C2P (من الخلف إلى الأمام) | مُدار |
| MQM9790-NS2F | موجه InfiniBand 1U بسرعة 400 جيجابت/ثانية، 64 QSFP56، ثنائي النواة x86، عمق قياسي | P2C (من الأمام إلى الخلف) | مُدار |
| MQM9790-NS2R | موجه InfiniBand 1U بسرعة 400 جيجابت/ثانية، 64 QSFP56، ثنائي النواة x86، عمق قياسي | C2P (من الخلف إلى الأمام) | مُدار |
ملاحظة: تحقق من اتجاه تدفق الهواء (P2C أو C2P) ليطابق تكوين الممرات الساخنة/الباردة في مركز البيانات الخاص بك قبل الطلب.
- أداء رائد في الصناعة– إنتاجية 51.2 تيرابت/ثانية وزمن استجابة فائق الانخفاض في هيكل 1U مدمج.
- تقليل تكاليف تكنولوجيا المعلومات– كثافة منافذ عالية (64 منفذًا في 1U) تقلل من مساحة البنية التحتية ونفقات التشغيل.
- شبكات ذاتية الإصلاح– يتعافى نسيج InfiniBand من فشل الروابط أسرع بـ 5000 مرة من الحلول المستندة إلى البرامج.
- نشر مرن– متوافق مع الإصدارات السابقة مع HDR و EDR؛ يدعم الطوبولوجيا الحديثة مثل Dragonfly+ و SlimFly و 6D torus.
- قياسات عن بعد محسّنة– مع UFM، احصل على رؤى شبكة في الوقت الفعلي وتحليلات مدعومة بالذكاء الاصطناعي للصيانة الاستباقية.
تقدم شركة Hong Kong Starsurge Group Co., Limited خدمة التوصيل العالمي والدعم متعدد اللغات لـ MQM9700-NS2F. تشمل خدماتنا:
- استشارات ما قبل البيع حول تصميم الطوبولوجيا والتوافق.
- تحديثات البرامج الثابتة والوثائق الفنية.
- دعم الضمان ومعالجة طلبات الإرجاع (RMA).
- مساعدة في التكامل المخصص ونشر النظام.
MQM9700 هو مفتاح، بينما MQM9790 هو موجه بقدرات توجيه إضافية. كلاهما يشترك في نفس منصة الأجهزة ولكنهما يختلفان في وظائف البرامج.
تدعم موصلات QSFP56 كابلات DAC النحاسية السلبية، والكابلات البصرية النشطة (AOC)، وأجهزة الإرسال والاستقبال البصرية. للحصول على وحدات SKU محددة، راجع عائلة كابلات NVIDIA LinkX.
نعم، سلسلة Quantum-2 متوافقة مع الإصدارات السابقة مع تقنيات InfiniBand HDR (200 جيجابت/ثانية) و EDR (100 جيجابت/ثانية).
يمكن لمدير الشبكات الفرعية على اللوحة إدارة شبكات تصل إلى 2000 عقدة.
اختر P2C (من الأمام إلى الخلف) إذا كان رف جهازك يحتوي على مدخل هواء بارد في الأمام؛ اختر C2P (من الخلف إلى الأمام) إذا كان رف جهازك يخرج الهواء الساخن من الأمام. طابق دائمًا اتجاه تدفق الهواء للمعدات المجاورة.
- تأكد من تطابق نطاق جهد الإدخال (100-127VAC أو 200-240VAC) مع طاقة المنشأة الخاصة بك قبل التوصيل.
- اترك خلوصًا كافيًا لتدفق الهواء من الأمام إلى الخلف أو من الخلف إلى الأمام؛ لا تسد مخرج المروحة.
- يجب الحفاظ على درجة حرارة التشغيل بين 0 درجة مئوية و 45 درجة مئوية؛ الرطوبة النسبية 10٪ - 85٪ غير متكثفة.
- استخدم فقط كابلات ووحدات QSFP56 المعتمدة لضمان سلامة الإشارة والامتثال.
شركة Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل مفاتيح الشبكات، وبطاقات واجهة الشبكة (NICs)، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات، ومعدات الشبكات ذات الصلة. بدعم من فريق مبيعات وفريق تقني ذي خبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم الشركة أيضًا حلول إنترنت الأشياء (IoT)، وأنظمة إدارة الشبكات، وتطوير البرامج المخصصة، والدعم متعدد اللغات، والتسليم العالمي. من خلال نهج يركز على العميل، تركز Starsurge على الجودة الموثوقة والخدمة السريعة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.
64 × NDR 400 جيجابت/ثانية
51.2 تيرابت/ثانية
أقل من 90 نانوثانية
على اللوحة (MLNX-OS)
180 واط – 200 واط
1U، عمق 27 بوصة
