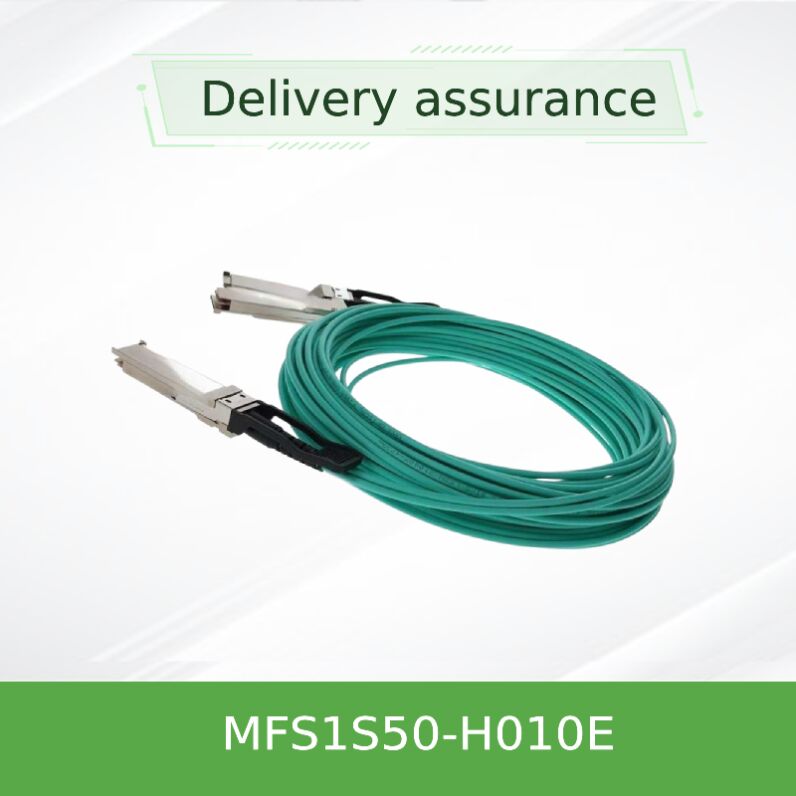

NVIDIA MFS1S50-H010E 200G إلى 2x100G QSFP56 AOC كابل مقسم ذو زمن استجابة منخفض
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S50-H010E |
| وثيقة: | MFS1S50-H0xxV.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| معدل البيانات: | ما يصل إلى 200 جيجابايت/ثانية | نوع الموصل: | QSFP56 |
| القطر: | 3 +/- 0.2mm | الحد الأدنى من الانحناء radiu: | 30 ملم |
| ارتفاع العين القريب من الناتج: | 70MVPP | قريبة من ESMW: | 0.265UI |
منتوج وصف
إن NVIDIA® MFS1S50-H010E هو كابل تقسيم بصري نشط عالي الأداء (AOC) يمكّن من اتصال 200Gb / s إلى 2x100Gb / s في مراكز البيانات الحديثة.مصممة للبيئات الحساسة للتكلفة ولكنها تطلب الكثير، يوفر هذا AOC القائم على QSFP56 VCSEL واجهة سلسة بين منفذ تحويل 200Gb / s وخادمين منفصلين 100Gb / s أو عقد الحوسبة. متوافق مع معايير SFF-8665 و SFF-8679 ،سلسلة MFS1S50 توفر سلامة إشارة قويةيعد طول 10 أمتار (H010E) مثاليًا للاتصالات من أعلى الرف (ToR) إلى الخادم ، مما يسهل الكابلات مع الحفاظ على نطاق النطاق الترددي العالي.
كل كابل تقسيم يدمج EEPROM على كلا الطرفين من QSFP56 لمراقبة المنتج في الوقت الحقيقي وتقديم تقارير الحالة ، متوافق تمامًا مع NVIDIA InfiniBand ومفاتيح Ethernet.مع اختبارات إنتاج صارمة وتصميم نوعية فريدة من نوعها NVIDIA، يضمن هذا AOC موثوقية plug-and-play ودورة الحياة الممتدة في عمليات نشر مجموعة المؤسسات و HPC و AI.
تمكن منفذ التحويل 200Gb / s من خدمة نقطتين نهائية 100Gb / s ، مما يحسن كثافة الموانئ ويقلل من تكلفة البنية التحتية.
معمارية الألياف متعددة الأوضاع القائمة على VCSEL تضمن تأخيرًا منخفضًا للغاية لحملات عمل HPC وAI الحساسة للتأخير.
مراقبة في الوقت الحقيقي: الطاقة الضوئية Tx / Rx ، التيار التحيزي ، فولتاج الإمداد ، درجة حرارة القضية ، عتبات التحذير / الإنذار.
درجة حرارة الحالة التشغيلية من 0°C إلى 70°C، وتخزين من -40°C إلى 85°C، مناسبة لبيئات مركز البيانات المتطلبة.
تساوي المدخلات Tx، وامتداد الخروج Rx، التأكيد المسبق؛ تحكم Tx/Rx CDR لعملية 100GbE.
واجهة الإدارة القياسية ذات السلكين، ModSelL، IntL، ResetL، LPMode للسيطرة الكاملة على المضيف.
يستخدم MFS1S50-H010E صفائح ليزر الإصدار السطحي الشعاعي (VCSEL) وقطود فوتودية PIN عالية الحساسية عبر أربعة أزواج من الألياف متعددة الأوضاع. في جانب 200Gb / s QSFP56,جميع الممرات الأربعة تعمل بمعدل 50Gb / s PAM4 (53.125GBd) لتحقيق عرض النطاق الترددي الإجمالي 200Gb / s ؛ ينتهي اختراق كل معالجة مسارين في 100Gb / s (50Gb / s PAM4 لكل مسار).هذا التصميم البصري النشط يزيل تدهور إشارة النحاس ويمدد الوصول إلى 50 متر مع الحفاظ على معدلات خطأ البت أقل من 1e-12.
يحتوي الكابل على إشارات التحكم المتوافقة مع SFF-8636 ، بما في ذلك خيار الوحدة ، وضع الطاقة المنخفضة ، وخط المقاطعة.مراقبة التشخيص الرقمي على الشريحة (DDM) توفر نظرة ثاقبة في الوقت الحقيقي على صحة الرابط، مما يسهل إدارة الشبكة وإصلاح الأخطاء. بالإضافة إلى ذلك ، يدعم جهاز الاستقبال تحديد المعدل لمعدلات الخط المرنة: 10.3125G NRZ ، 25.78125G NRZ ، و 26.5625G PAM4 لاستيعاب التوافق مع الخلف عند الحاجة.
- التحول من أعلى الرف إلى اتصال خادم مزدوج في 200GbE أو InfiniBand HDR.
- مجموعات الحوسبة عالية الأداء (HPC) التي تتطلب تأخيرًا منخفضًا وكابلات عالية الكثافة.
- البنية التحتية للتدريب على الذكاء الاصطناعي / ML مع روابط صعودية 200G إلى خوادم GPU (على سبيل المثال ، NVIDIA Quantum or Spectrum switches).
- معماريات مركز البيانات العمود الفقري حيث كفاءة الموانئ وإدارة الكابلات المبسطة أمر بالغ الأهمية.
- تجميع الشركات الأساسية التي تقلل من عدد أجهزة الاستقبال مع زيادة عرض النطاق الترددي لكل وحدة رف.
تم تصميمها لتحويلات NVIDIA Quantum InfiniBand (على سبيل المثال ، سلسلة QM8700 ، QM9700) وتحويلات NVIDIA Spectrum Ethernet.كما أن MFS1S50-H010E تتفاعل مع أي منفذ QSFP56 قياسي يدعم 200GbE أو InfiniBand HDR / NDR متوافق مع تدريب الروابطيوفر EEPROM من AOC® تحديد المنتج الفريد ، مما يجعله يتم إدارته بالكامل من قبل منصات الشبكات NVIDIA.يتوافق الكابل مع QSFP56 MSA (SFF-8665) وتتوافق الواجهة الكهربائية مع SFF-8679تأكدي دائماً من تكوين منفذ المضيف لدعم الإختراق
| المنصة / عائلة المنتجات | السرعة المدعومة | نوع الميناء |
|---|---|---|
| محولات NVIDIA Quantum HDR InfiniBand (QM8700, QM8790) | 200G HDR | QSFP56 |
| محولات NVIDIA Spectrum-2/3 Ethernet (SN3700 ، SN4600) | 200GbE | QSFP56 |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx | 100Gb/s لكل ذيل | QSFP56 |
| مفتاح 200GbE من طرف ثالث مع دعم الاختراق | 200G→2x100G | متوافق مع QSFP56 |
| المعلم | تفاصيل |
|---|---|
| نموذج المنتج | MFS1S50-H010E |
| عامل الشكل | كابل QSFP56 إلى كابل QSFP56 النشط |
| معدل البيانات | 200Gb/s (النهاية الرئيسية) / 100Gb/s لكل فرع اختراق |
| معدل الإشارة لكل شارع | 53.125 GBd PAM4 (اسمية) |
| طول الكابل | 10 أمتار (تسامح: +300mm / -0 للأطوال < 50m) |
| نوع الألياف | الألياف متعددة الأوضاع (MMF) 50/125μm، سترة أكوا |
| نصف قطر الانحناء الأدنى | 30 ملم |
| تشغيل الكهرباء (Vcc) | 3.135 فولت 3.465 فولت (نوع 3.3 فولت) |
| استهلاك الطاقة (نهاية 200G) | النوع 4.5W، ماكس 5.0W |
| استهلاك الطاقة (100G نهاية لكل فرع) | نموذج 3.0W، ماكس 3.5W |
| درجة حرارة الحجرة | 0°C إلى 70°C |
| درجة حرارة التخزين | -40°C إلى 85°C |
| الرطوبة النسبية (غير مكثفة) | 5% إلى 85% |
| التسامح مع الـ ESD | تتوافق مع معالجة ESD نموذجية لمركز البيانات ؛ درجة I من سلامة الليزر |
| الخصائص التشخيصية | DDM (طاقة Tx/Rx، التحيز، الجهد، درجة الحرارة) ، LOS/LOL، خطأ Tx، معادلة قابلة للبرمجة |
| الامتثال التنظيمي | المواصفات المختلفة: CE، FCC Class A، ICES، RCM، VCCI، CB، cTUVus، RoHS (حسب معايير NVIDIA) |
| رقم الطلب | الوصف | الطول |
|---|---|---|
| MFS1S50-H003V | NVIDIA AOC ، 200G إلى 2x100G ، QSFP56 إلى 2xQSFP56 | 3 أمتار |
| MFS1S50-H005V | NVIDIA AOC ، 200G إلى 2x100G ، QSFP56 إلى 2xQSFP56 | خمسة أمتار |
| MFS1S50-H010E | NVIDIA AOC ، 200G إلى 2x100G ، QSFP56 إلى 2xQSFP56 | 10 أمتار |
| MFS1S50-H015V | NVIDIA AOC ، 200G إلى 2x100G ، QSFP56 إلى 2xQSFP56 | 15 متر |
| MFS1S50-H020V | NVIDIA AOC ، 200G إلى 2x100G ، QSFP56 إلى 2xQSFP56 | 20 متر |
| MFS1S50-H030V | NVIDIA AOC ، 200G إلى 2x100G ، QSFP56 إلى 2xQSFP56 | 30 متر |
للحصول على أطوال مخصصة أو متطلبات السائبة، يرجى الاتصال بفريق المبيعات لدينا.الأداء الكهربائي والبصري متطابق مع سلسلة H0xxV القياسية.
- ضمان المنتج الأصلي:100% كابلات نفيديا أصلية، قابلة للتعقب بالكامل ومدعومة بجودة المصنع
- الخبرة التقنية:مهندسينا يوفرون التحقق من التوافق قبل البيع ودعم ما بعد البيع.
- التسويق العالمي:شحن سريع في جميع أنحاء العالم مع تعبئة مناسبة مضادة للثبات وحماية ESD.
- أسعار تنافسية وتخفيضات الحجم:مثالية لبناء مراكز البيانات ومشاريع تحديث البنية التحتية.
- خيارات الضمان الموسع:ضمان قياسي لمدة سنة مع تغطية موسعة متاحة عند الطلب
توفر مجموعة ستارزورج في هونغ كونغ خدمة متكاملة: استشارات في المواصفات التقنية، مساعدة في اختبار التشغيل المشترك، ودعم RMAإرشادات التثبيت، والتحقق من توافق البرمجيات الثابتة. كل كابل يتم فحصه بصريا قبل الشحن لضمان نظافة الموصلات البصرية والتسمية المناسبة.نحن نقدم خدمات استبدال في الموقع في مناطق مختارةاتصل بمدير حسابك من أجل خيارات SLA.
- تأكد من أن مفتاحك ومنافذ NIC تدعم وضع الاختراق (200G → 2x100G).
- تحقق من طول الكابل المطلوب وقيود نصف قطر الانحناء في تخطيط الرف الخاص بك.
- تأكد من أن كلا النظامين المضيفين في طرفي 100G يحتويان على أقفاص QSFP56 مع تدفق الهواء وتكلفة الطاقة المناسبة.
- تحقق من ما إذا كانت بيئتك تتطلب شهادات تنظيمية إضافية (على سبيل المثال ، RoHS الصين).
- فكر في طلب وحدات احتياطية لتماثل الروابط المتطابقة في مجموعات عالية التوافر.
- حساسة للتفريغ الكهرومغناطيسي (ESD): استخدم أشرطة معصم الأرض ومحطات عمل آمنة ضد ESD أثناء التثبيت.
- لا تتجاوز أقصى فولت من التيار الكهربائي المطلق (3.6 فولت) أو فولت مدخل البيانات لمنع تلف لا رجعة فيه.
- تجنب الانحناء الضيق تحت نصف قطر 30 ملم للحفاظ على الأداء البصري ومنع كسر الألياف.
- إدخل وحدات QSFP دائماً بلطف في الأقفاص ؛ الإدراج القسري قد يضر بالمتصلات أو قفل القفص.
- العمل ضمن نطاق درجة الحرارة 0 ∼ 70 درجة مئوية؛ ضمان تدفق الهواء الكافي في البيئات عالية الكثافة.
- في حالة وجود أي تلف مرئي في حذاء أو سترة القسمة ، استبدل الكابل لتجنب مشاكل سلامة الإشارة.
