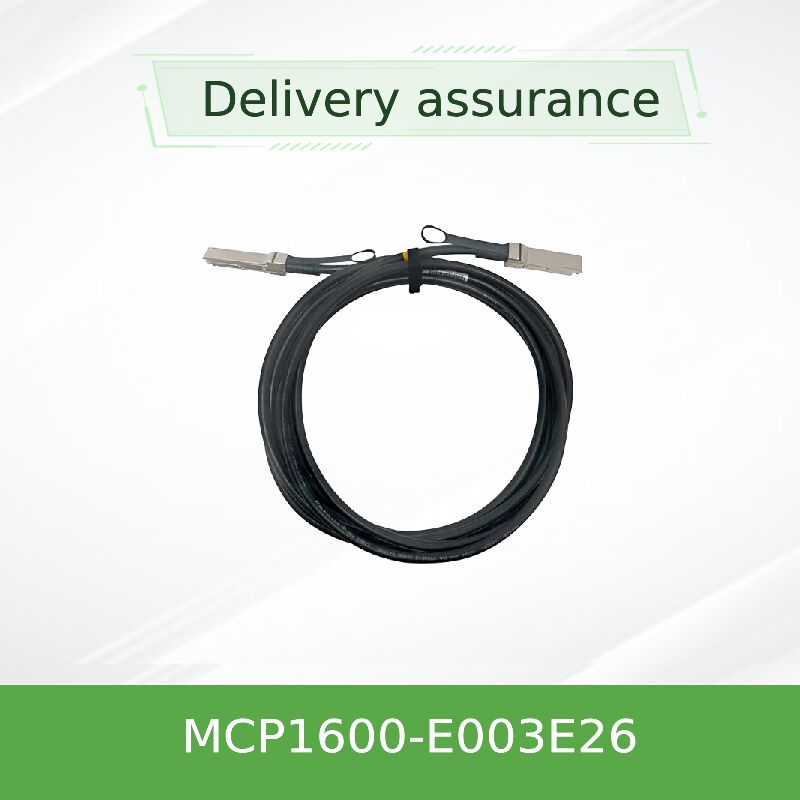

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 كابل نحاسي مرفق مباشر سلبي 3m ، EDR InfiniBand ، تأخير منخفض ، طاقة قريبة من الصفر لترابطات مركز البيانات
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E003E26 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
منتوج وصف
كابل نحاسي سلبي QSFP56 HDR بسرعة 200 جيجابت/ثانية
تم تصميم كابل النحاس المباشر MCP1600-E003E26 لبيئات InfiniBand HDR بسرعة 200 جيجابت/ثانية، ويوفر اتصالاً فعالاً من حيث التكلفة وموثوقًا للمسافات القصيرة. باستخدام تعديل PAM4 بسرعة 50 جيجابت/ثانية لكل مسار، يلغي هذا الكابل السلبي QSFP56 تكلفة ووحدة الطاقة الخاصة بالمحولات الضوئية مع الحفاظ على معدلات خطأ بت أقل من 1E-15 عند اقترانه بأنظمة Mellanox HDR. الغلاف LSZH وأداء EMI القوي يجعله مثاليًا للتبديل العلوي للرف وداخل الرف.
إن Mellanox MCP1600-E003E26 هو كابل نحاسي سلبي عالي الأداء مصمم لتطبيقات InfiniBand HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت/ثانية. كجزء من سلسلة LinkX، يدمج كابل التوصيل المباشر QSFP56 هذا ثمانية أزواج نحاسية عالية السرعة تعمل بتعديل PAM4 بسرعة 50 جيجابت/ثانية لكل مسار، مما يوفر عرض نطاق ترددي مجمع يبلغ 200 جيجابت/ثانية. تتضمن المجموعة ذاكرة EEPROM مع بيانات تكوين المنتج يمكن الوصول إليها عبر واجهة إدارة SFF-8636 I²C. مع استهلاك طاقة نموذجي يبلغ 0.1 واط وتصميم سلبي، فإنه يقلل بشكل كبير من تكاليف الطاقة والتبريد في مركز البيانات مقارنة بالكابلات الضوئية النشطة أو وحدات المحولات. مثالي للاتصالات قصيرة المدى (حتى 3 أمتار)، يدعم الكابل التركيب الساخن ويلبي متطلبات الامتثال الصارمة لـ IBTA InfiniBand HDR.
- معدل بيانات مجمع يصل إلى 200 جيجابت/ثانية (4 × 50 جيجابت/ثانية PAM4)
- متوافق تمامًا مع مواصفات IBTA InfiniBand HDR
- تصميم نحاسي سلبي - لا توجد مكونات نشطة، لا يوجد تأخير في الإشارة
- عامل شكل QSFP56 قابل للتركيب الساخن وفقًا لـ SFF-8665
- استهلاك طاقة منخفض: < 0.1 واط (بحد أقصى) من مصدر 3.3 فولت واحد
- ذاكرة EEPROM مع تحديد المنتج والتسلسل (واجهة I²C)
- بناء كابل قوي: موصلات 26 AWG، غلاف خارجي LSZH
- نطاق درجة حرارة حالة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
- أداء BER فائق: < 1E-15 مع أنظمة Mellanox InfiniBand HDR
- لوحة PCB متوافقة مع RoHS، خالية من الرصاص (LF) وخالية من الهالوجين (HF)
يستفيد MCP1600-E003E26 من تعديل PAM4 رباعي المسارات بسرعة 50 جيجابت/ثانية لكل مسار، مما يتيح إنتاجية تبلغ 200 جيجابت/ثانية عبر بنية تحتية نحاسية سلبية. يلتزم بمتطلبات SFF-8665 الميكانيكية وواجهة إدارة SFF-8636. يخضع كل كابل لاختبارات إنتاج صارمة بما في ذلك التحقق من مخطط العين عالي السرعة، وفقدان الإدخال، وفحص التداخل لضمان الموثوقية فور الاستخدام. يضمن مقياس 26 AWG سلامة الإشارة المثلى على مسافة 3 أمتار مع الحفاظ على الحد الأدنى لنصف قطر الانحناء: انحناء واحد 47 مم، انحناء متكرر/تجميع 94 مم، مما يسهل النشر المرن في الرفوف عالية الكثافة.
- التبديل العلوي للرف (ToR): توصيل مفاتيح InfiniBand HDR بعقد الحوسبة داخل نفس الرف.
- الحوسبة عالية الأداء (HPC): روابط قصيرة المدى بين خوادم GPU ومفاتيح الأوراق في البيئات المجمعة.
- اتصالات مراكز البيانات: اتصالات نقطة إلى نقطة فعالة من حيث التكلفة لعقد التخزين وشبكات الإدارة.
- مجموعات الذكاء الاصطناعي/التعلم الآلي: روابط زمن انتقال منخفض للغاية ضرورية لأعباء عمل التدريب الموزعة.
مصمم للتوافق السلس مع محولات Mellanox/NVIDIA InfiniBand HDR والمفاتيح ومنافذ QSFP56. متوافق أيضًا مع الأنظمة السابقة التي تعمل بسرعة 100 جيجابت/ثانية و 50 جيجابت/ثانية القائمة على QSFP56 عند استخدامها مع التفاوض المناسب للسرعة. متوافق مع منصات الخوادم الرائدة ومنافذ QSFP56 التابعة لجهات خارجية التي تتبع معايير SFF-8665 / SFF-8636.
| المعلمة | المواصفات |
|---|---|
| طراز المنتج | MCP1600-E003E26 |
| نوع الكابل | كابل نحاسي سلبي مباشر (DAC) |
| معدل البيانات | 200 جيجابت/ثانية (4 × 50 جيجابت/ثانية PAM4) |
| الطول | 3 أمتار ( ± 0.050 متر تفاوت ) |
| مقياس السلك (AWG) | 26 AWG |
| الموصل | QSFP56، مقبض سحب أسود، متوافق مع SFF-8665 |
| جهد الإمداد (Vcc) | 3.135 فولت – 3.465 فولت (3.3 فولت اسمي) |
| استهلاك الطاقة | بحد أقصى 0.1 واط |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية (التشغيل) | 5% – 85% بدون تكثيف |
| المقاومة المميزة | 100 أوم ± 10% |
| تأخير الانتشار | ≤ 4.5 نانوثانية/متر (معلوماتي) |
| القطر الخارجي للكابل | 7.1 ± 0.35 مم |
| الحد الأدنى لنصف قطر الانحناء (فردي) | 47 مم |
| مادة الغلاف | LSZH (دخان منخفض خالٍ من الهالوجين) |
| الامتثال | RoHS، IBTA InfiniBand HDR، SFF-8665، SFF-8636 |
| رقم الجزء | الطول | AWG | الوصف |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 متر | 30 AWG | 200 جيجابت/ثانية QSFP56 سلبي DAC، LSZH |
| MCP1600-E0015E30 | 1.5 متر | 30 AWG | 200 جيجابت/ثانية QSFP56 سلبي DAC، LSZH |
| MCP1600-E002E26 | 2.0 متر | 26 AWG | 200 جيجابت/ثانية QSFP56 سلبي DAC، LSZH، مقبض سحب أسود |
| MCP1600-E003E26 | 3.0 متر | 26 AWG | 200 جيجابت/ثانية QSFP56 سلبي DAC، LSZH، مقبض سحب أسود |
- تكلفة أقل: يلغي مكونات المحول، مما يقلل من قائمة المواد.
- لا يوجد تأخير إضافي: يضمن الإرسال السلبي الحد الأدنى من تأخير الإشارة.
- ميزانية طاقة مخفضة: يستهلك <0.1 واط لكل طرف مقابل عدة واطات للبصريات النشطة.
- موثوقية عالية: لا توجد واجهات بصرية للتنظيف أو الفشل.
- إدارة كابل سهلة: غلاف LSZH، نصف قطر انحناء مرن يبسط التوجيه في الرفوف عالية الكثافة.
تقدم مجموعة Hong Kong Starsurge التوصيل العالمي والدعم الفني متعدد اللغات. يأتي كل كابل MCP1600-E003E26 مع ضمان محدود لمدة عام واحد على الأجهزة يغطي إصلاح الأجزاء أو استبدالها. تتوفر استشارات هندسية قبل البيع، والتحقق من التوافق، وخدمات RMA بعد البيع. بالنسبة لطلبات الكميات الكبيرة، يمكن ترتيب خيارات التوسيم والتعبئة المخصصة.
- لا تتجاوز الحد الأدنى لنصف قطر الانحناء (انحناء ثابت 47 مم؛ انحناء متكرر 94 مم) لتجنب تدهور الإشارة.
- تأكد من اتخاذ احتياطات التفريغ الكهروستاتيكي (ESD) المناسبة أثناء التثبيت.
- قم بالتشغيل ضمن نطاق درجة حرارة الحالة المحددة (0-70 درجة مئوية) للحفاظ على الموثوقية على المدى الطويل.
- استخدم فقط مع منافذ QSFP56 المتوافقة التي تدعم مصدر 3.3 فولت وإدارة I²C.
تأسست Starsurge في عام 2008، وهي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. نخدم العملاء الحكوميين والصحيين والتصنيعيين والتعليميين والماليين والمؤسسات في جميع أنحاء العالم، ونقدم مفاتيح الشبكات وبطاقات واجهة الشبكة ونقاط الوصول اللاسلكية ووحدات التحكم وكابلات DAC والمزيد. من خلال نهج يركز على العملاء، تضمن Starsurge جودة موثوقة ودعمًا سريع الاستجابة وتوصيلًا عالميًا وتطوير برامج مخصصة. يساعد فريقنا الفني ذو الخبرة العملاء على بناء بنية تحتية شبكية قابلة للتطوير ومقاومة للمستقبل.
لماذا الشراكة مع Starsurge؟ دعم متعدد اللغات، وتوريد مخصص، ورقابة صارمة على الجودة. للحصول على أسعار الكميات أو أطوال DAC المخصصة، اتصل بمهندسي المبيعات لدينا.
اتصل للاستفسار عن عرض أسعار →
| عائلة المنتج | الموديلات / المنافذ المتوافقة | السرعة المدعومة |
|---|---|---|
| مفاتيح Mellanox / NVIDIA InfiniBand | QM8700، QM8790، سلسلة SB7800، QM9700 (منافذ QSFP56) | 200 جيجابت/ثانية HDR، 100 جيجابت/ثانية EDR |
| محولات قنوات المضيف InfiniBand | ConnectX-6 HDR، ConnectX-6 Dx، ConnectX-7 (متوافق مع QSFP56/QSFP112 للخلف) | 200 جيجابت/ثانية، 100 جيجابت/ثانية |
| مفاتيح Ethernet التابعة لجهات خارجية (مع قفص QSFP56) | يعتمد على دعم بطاقة الشبكة/المفتاح لـ PAM4؛ الموديلات القادرة على 100 جيجابت إيثرنت/200 جيجابت إيثرنت | تصل إلى 200 جيجابت إيثرنت إذا كان مدعومًا |
- ✔ تأكيد الطول المطلوب (3 أمتار لـ MCP1600-E003E26) و AWG لسلامة الإشارة.
- ✔ التحقق من نوع منفذ المفتاح/المحول: مطلوب QSFP56 (HDR) للحصول على 200 جيجابت/ثانية كاملة.
- ✔ التحقق من نطاق درجة حرارة التشغيل داخل الرف (0 درجة مئوية إلى 70 درجة مئوية).
- ✔ ضمان الامتثال لغلاف LSZH للمنشآت في المساحات المغلقة أو المقيدة.
- ✔ تأكيد لون مقبض السحب واتجاهه إذا كانت هناك حاجة لمعالجة محددة لمركز البيانات.
- ✔ طلب تقارير اختبار المصنع للنشر على نطاق واسع.
- MCP1600-E001E30 – إصدار 30AWG بطول 1 متر لاتصالات الرف الأقصر
- MCP1600-E0015E30 – DAC سلبي 30AWG بطول 1.5 متر
- MCP1600-E002E26 – DAC سلبي 26AWG بطول 2 متر
- مفتاح NVIDIA Mellanox QM8700 – مفتاح InfiniBand HDR بـ 40 منفذًا مثاليًا لكابلات DAC المزدوجة
