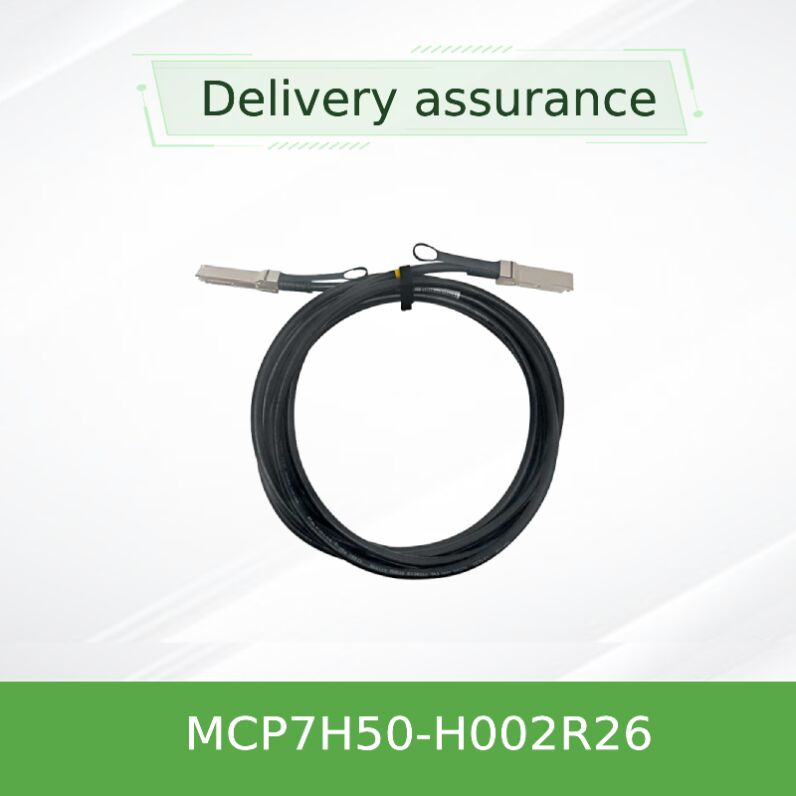

200G إلى 2x100G HDR100 كابل تقسيم DAC MCP7H50-H002R26
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP7H50-H002R26 |
| وثيقة: | MCP7H50-H002R26.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 2 متر |
| اسم: | Mellanox DAC Cable MCP7H50-H002R26 200GB/S إلى 2x100GB/S 2.0M 26AWG Infiniband Cable | الكلمة الرئيسية: | ميلانوكس DAC كابل |
منتوج وصف
200 جيجابايت في الثانية HDR إلى 2x100 جيجابايت في الثانية HDR100 QSFP56 مباشرة ربط كابل التقسيم النحاسي
سلك نحاس سلبي عالي السرعة وذو تأخير منخفض للأنسجة HDR 200G InfiniBand.يربط منفذ QSFP56 واحد 200Gb / s إلى منفذين مستقلين 100Gb / s HDR100 QSFP56 ✓ اتصالات متبادلة ذات مدى قصير فعالة من حيث التكلفة مع استهلاك طاقة صفر على مجموعة الكابل.
الـميلينوكس MCP7H50-H002R26هو كابل فاصل هجين من النحاس السلبي مصمم لتطبيقات InfiniBand HDR (سرعة البيانات العالية) 200Gb / s.بديل منخفض الطاقة للاتصالات البصرية للاتصالات قصيرة المسافة داخل مراكز البيانات. يحتوي الطرف الأول على مرفق 200Gb / s QSFP56 ، بينما ينفصل الجانب الآخر إلى منفذين 100Gb / s HDR100 QSFP56. ترسم الأسلاك الداخلية كل من زوجين من النحاس (زوج 1 و 2 ،3&4) من QSFP56 الواحد إلى أزواج النحاس المزدوجة المستقلة على كل من وصلات QSFP56، تمكين الاتصال HDR100 بلا خلل.
كل منفذ QSFP56 يحتوي على EEPROM قابلة للاستبدال في الميدان التي تخزن بيانات تكوين المنتج وتحديد الهوية ، قابلة للقراءة من قبل النظام المضيف لإدارة وتشخيص متقدمة.مع اختبارات إنتاج صارمة وتصميم ميكانيكي قوي، هذا الكابل يضمن موثوقية خارج الصندوق للحوسبة عالية الأداء، مجموعات الذكاء الاصطناعي، والبنية التحتية الفائقة.
مبنية علىتكنولوجيا النحاس السلبي، يستخدم MCP7H50-H002R26 مقياس سلك 26 AWG لتحقيق سلامة إشارة مثالية تصل إلى 2 متر.يستفيد من PAM4 (تعديل نطاق النبض 4 مستوى) للإشارة لتقديم 50 جيجابايت / ثانية لكل شريط مع الحفاظ على تأخير منخفض للغاية مثالي لأقمشة تدريب HPC والذكاء الاصطناعي حساسة للتأخيرتتيح الهندسة المعمارية الهجينة تصميم رف مرن ، وربط منفذ تحويل HDR 200G واحد بخادمين 100G HDR100 أو محولات بدون مؤقتات نشطة.جميع المعلمات الكهربائية تلبي مواصفات SFF-8665 و InfiniBand Trade Association (IBTA)ضمان التشغيل المشترك بين المعدات القائمة على المعايير.
- طوبولوجيا InfiniBand HDR للورقة العمود الفقري: توصيل منافذ التبديل 200Gb / s إلى عقدة الحوسبة HDR100 100Gb / s.
- مجموعات الحوسبة عالية الأداء (HPC) التي تتطلب اتصالات متبادلة عالية السرعة دون تكاليف بصرية نشطة.
- أنسجة مركز البيانات AI / ML: كابلات اختراق فعالة لخوادم GPU مع اتصال 100G مزدوج الموانئ.
- أنظمة التخزين والبيئات المتقاربة لـ Ethernet / IB حيث يقلل النحاس القصير المدى من الطاقة والتأخير.
- الكابلات من أعلى الرف: إدارة الكابلات النظيفة مع نصف قطر الانحناء المرن (حد أدنى للانحناء الواحد: 34 مم).
تم تصميمه للتكامل السلس مع مفاتيح ومحولات Mellanox (NVIDIA) InfiniBand. متوافق تمامًا مع مواصفات IBTA HDR و HDR100 ، ومتوافق أيضًا مع HDR100 ، EDR ،و FDR وصلات في سرعات أقل عند استخدامها مع محولات مناسبةيتبع محتوى EEPROM SFF-8636، مما يتيح إدارة قوية من جانب المضيف عبر I2C.تعتمد التوافق على امتثال نظام المضيف لمواصفات QSFP56 MSA و InfiniBand HDR.
| الدرجات القصوى المطلقة | |
|---|---|
| تشغيل الكهرباء (Vcc) | -0.3 فولت إلى 3.6 فولت |
| فولتاج مدخل البيانات | -0.3 فولت إلى 3.6 فولت |
| تشغيل الجهد المدخل | -0.3 فولت إلى 3.6 فولت |
| درجة حرارة التخزين | -40°C إلى +85°C |
| المواصفات التشغيلية | ||
|---|---|---|
| تشغيل الكهرباء (Vcc) | 3.135 فولت 3.465 فولت (نوع 3.3 فولت) | |
| استهلاك الطاقة | ≤ 0.1W (تصميم سلبي) | |
| درجة حرارة الحجرة | 0°C إلى 70°C | |
| الرطوبة النسبية للعمل | 5٪ إلى 85٪ (غير مكثفة) | |
| الكهربائية والميكانيكية | ||
|---|---|---|
| عائق خاص | 100Ω ± 10% (90~110Ω) | |
| تأخير الانتشار | ≤ 4.5 ns/m (معلوماتية) | |
| مقياس الأسلاك (H002R26) | 26 AWG | |
| القطر الخارجي | 6.8 ± 0.3 ملم | |
| الحد الأدنى لقطر الانحناء (فريد) | 34 ملم (5x OD بعيدًا عن المرفق) | |
| الحد الأدنى لقطر الانحناء (التجميع / التكرار) | 10x القطر الخارجي (حوالي 68 ملم) | |
| مادة السترة | LSZH (الهيولوجين منخفض الدخان صفر) | |
| رقم الجزء | الطول | AWG | كابلات OD | الوصف |
|---|---|---|---|---|
| MCP7H50-H001R30 | 1 متر | 30 AWG | 5.2 ± 0.3 ملم | 200G HDR إلى 2x100G HDR100، QSFP56 إلى 2xQSFP56، LSZH، قوس قزح pulltab |
| MCP7H50-H01AR30 | 1.5 م | 30 AWG | 5.2 ± 0.3 ملم | 200G HDR إلى 2x100G HDR100 اختراق ، هجين سلبي |
| MCP7H50-H002R26 | 2 م | 26 AWG | 6.8 ± 0.3 ملم | يوصى به لمدى 2 متر، مقياس أثقل لسلامة الإشارة |
ملاحظة: قد تكون الأطوال الأخرى متاحة عند الطلب. يرجى تأكيد الأطوال المخصصة مع فريق المبيعات.
- استهلاك طاقة صفر:التصميم السلبي يزيل استهلاك الطاقة على مجموعة الكابلات ، مما يقلل من PUE مركز البيانات بشكل عام.
- فترة تأخير منخفضة للغايةلا توجد أجهزة إعادة التوقيت أو تحويل بصري، مثالية للتداول عالي التردد وحملات عمل HPC.
- إختراق فعال من حيث التكلفة:يزيل كابلين منفصلين 100G بالإضافة إلى منافذ تبديل إضافية؛ يقلل من تعقيد الكابلات.
- الموثوقية والمتانة:ضمان محدود للأجهزة لمدة سنة واحدة؛ الاختبار الصارم لإنتاج يضمن أداءً متفوقًا خارج الصندوق.
- الامتثال البيئي:RoHS ، LF / HF PCB ، LSZH سترة مناسبة للجلسة الكاملة والمتطلبات الصارمة للسلامة من الحريق.
كل كابل Mellanox LinkX DAC يأتي معضمان محدود للأجهزة لمدة سنة واحدةتغطي إصلاح الأجزاء أو استبدالها. الدعم الفني العالمي متاح من خلال الموزعين المعتمدين وبوابة دعم NVIDIA Networking.يتم توفير موارد FAE مخصصة وخدمات اعتماد التوافقيمكن ترتيب وضع علامات مخصصة، وخيارات ألوان pulltab، وتعديلات الطول لمشاريع OEM / ODM المؤهلة.
س1: هل هذا الكابل متوافق مع إيثيرنث 200GbE إلى 2x100GbE اختراق؟
ج: يتم تحسين الكابل لـ InfiniBand HDR / HDR100. وهو يلبي الخصائص الكهربائية لـ QSFP56 ؛ ومع ذلك ،تعتمد التوافق على مستوى النظام لـ Ethernet على دعم المضيف لأوضاع الاختراقبالنسبة لـ 200GbE إلى 2x100GbE، يرجى التحقق من ذلك مع ورقة بيانات NIC / switch.
س2: ما هي المسافة القصوى الموصى بها للعمل السلبي؟
ج: بناءً على هذه السلسلة ، تصل إلى 2 متر مع إصدار 26AWG. للمسافات الأطول ، يوصى بالكابلات البصرية النشطة (AOC) أو الوحدات البصرية.
س3: هل يمكنني استخدام هذا الكابل مع FDR (56Gb / s) أو EDR (100Gb / s) InfiniBand؟
ج: نعم ، فهي متوافقة مع التحولات: عند استخدامها مع أجهزة أقل سرعة ، سيتم تشغيل الكابل في السرعة المتفاوضة. ومع ذلك ، فإن عرض النطاق الترددي HDR100 / HDR الكامل يتطلب منافذ قادرة على HDR في كلا الطرفين.
س4: هل يدعم التوصيل الساخن؟
الجواب: نعم ، يمكن توصيل موصلات QSFP56 بالشاشة الساخنة ويتم التعرف على EEPROM دون إعادة تشغيل النظام.
س5: ما لون الـ pulltab؟
ج: "R" في رقم الجزء يشير إلى سحب قوس قزح لسهولة التعرف على رفوف عالية الكثافة. قد تكون الألوان المخصصة ممكنة للطلبات الكبيرة.
- لا تتجاوز الحد الأدنى من نصف قطر الانحناء: 34 ملم للإنحناء الواحد (بعيدًا عن المرفق) و 10 مرات OD الكابل (حوالي 68 ملم) للإنحناء المتكرر لتجنب تدهور الإشارة.
- تأكد من تشغيل آلية القفل على موصلات QSFP56 بالكامل للحفاظ على الأرضية المناسبة وأداء EMI.
- استخدم ممارسات آمنة من ESD عند التعامل مع نهايات جهاز الاستقبال / الكابلات ؛ يمكن أن يؤدي التفريغ الثابت إلى تلف مكونات EEPROM.
- لا تسحب أو تمدد الكابلات أكثر من التوتر المسموح به؛ امسك دائما بجسم الجهاز عند فك الشبكة.
هونغ كونغ ستارسورج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008،الشركة تخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكةمع دعم فريق مبيعات وفني من ذوي الخبرة، ستارسورج تدعم الصناعات مثل الحكومة، الرعاية الصحية،التصنيعكما تقدم الشركة حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرمجيات المخصصة والدعم متعدد اللغات والتسليم العالمي.مع نهج العملاء أولاً، تركز Starsurge على الجودة الموثوقة والخدمة المستجيبة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتطوير وموثوق بها.
تعديل:4x 50Gb/s PAM4
الحد الأقصى للوصول:2m (26AWG)
الطاقة:0.1W نموذجي (إمدادات المضيف)
درجة حرارة العمل:0°C إلى 70°C
| البائع / عائلة الجهاز | حالة التوافق | ملاحظات |
|---|---|---|
| سلسلة Mellanox QuantumTM HDR Switch | ✔ معتمدة | سرعة HDR الكاملة، وضع الاختراق مدعوم |
| ميكلانوكس ConnectX-6 HDR / HDR100 | ✔ معتمدة | التفاوض التلقائي، تم التحقق من قراءة EEPROM |
| مفاتيح IB من طرف ثالث (متوافقة مع IBTA) | متوافقة مشروطة | يتطلب منفذ QSFP56 يدعم اختراق HDR100 |
| مفتاحات Ethernet 200G ذات القدرة على الاختراق | لم يتم اختبارها رسميا | يمكن أن تعمل مع البرمجيات الثابتة المناسبة ؛ دعم الاتصال |
- ☐ تأكيد نوع المنفذ: تتطلب كلا الطرفين أقفاص QSFP56 (InfiniBand HDR أو HDR100).
- ☐ التحقق من متطلبات طول الكابل: 2m (H002R26) أو 1m/1.5m للتغيرات لأقصى مدى.
- ☐ التأكد من أن جهاز التبديل/المرور يدعم التبديل: وضع 1x200G إلى وضع 2x100G.
- ☐ تحقق من نصف قطر الانحناء في تخطيط الرف: الحد الأدنى للإنحناء الواحد 34 مم، والانحناء المتكرر 68 مم.
- ☐ في بيئات الاهتزاز العالي، يوصى باستخدام أذرع إدارة الكابلات الآمنة.
- MCP7H50-H001R30 1m 30AWG HDR إلى 2x100G مقسم DAC
- MCP7H50-H01AR30 1.5m 30AWG المتغير
- MCP1650-HxxxEyy ️ 200G HDR إلى 200G HDR مساوية من النحاس (QSFP56 إلى QSFP56)
- MMA1Z10-xx كابلات ضوئية نشطة لمزيد من وصلات InfiniBand HDR
