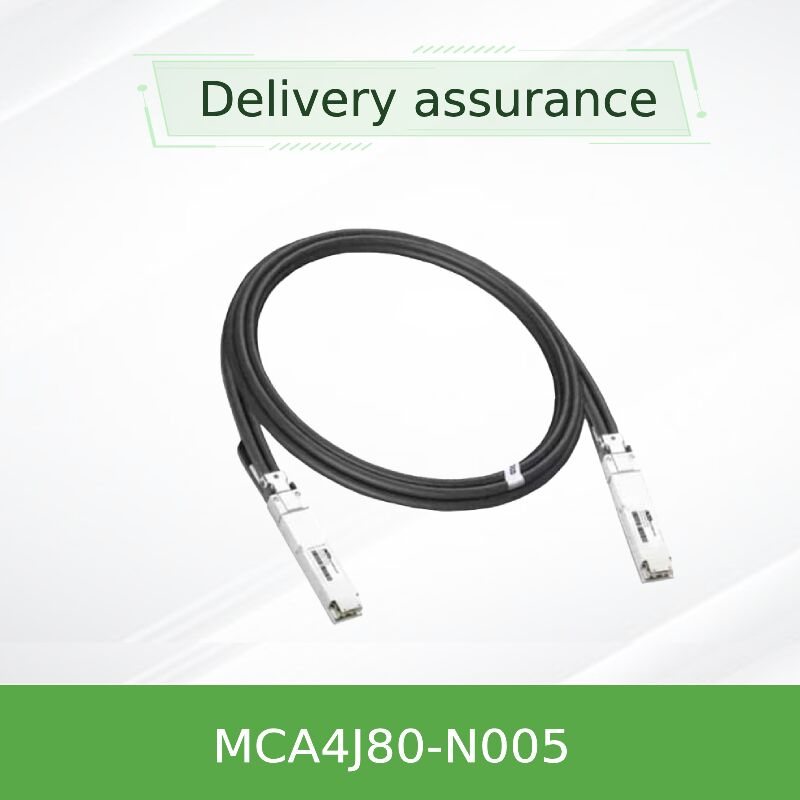

NVIDIA MCA4J80-N005 800Gb / s OSFP مزدوج الموانئ إلى 2x400Gb / s OSFP InfiniBand كابل النحاس النشط (ACC)
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCA4J80-N005 (980-9I602-00N005) |
| وثيقة: | MCA4J80-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس DAC كابل | طول الكابل: | 5 متر |
| اسم: | Mellanox DAC كابل النحاس النشط IB Twin Port NDR 800GB/S OSFP 5 أمتار MCA4J80-N005 | الكلمة الرئيسية: | ميلانوكس DAC كابل |
منتوج وصف
كابل نحاسي نشط InfiniBand مزدوج المنفذ OSFP بسرعة 800 جيجابت/ثانية إلى 2 × 400 جيجابت/ثانية (ACC) من NVIDIA MCA4J80-N005
توصيل عالي الكثافة NDR | مدى 5 أمتار | زمن انتقال فائق الانخفاض | 1.5 واط لكل طرف
كابل NVIDIA MCA4J80-N005 هو كابل نحاسي نشط مزدوج المنفذ OSFP بسرعة 800 جيجابت/ثانية مصمم لبيئات InfiniBand NDR والإيثرنت. بالاستفادة من 8 قنوات من تعديل 100G-PAM4، فإنه يوفر نطاقًا تردديًا مجمعًا يبلغ 2 × 400 جيجابت/ثانية، وهو مثالي لتوصيلات المحول إلى المحول والمحول إلى DGX H100. مع موصلات 26AWG ومعادلة محسّنة، يربط هذا الكابل النحاسي النشط (ACC) بطول 5 أمتار الفجوة بين كابلات DAC السلبية والحلول البصرية - مما يوفر استهلاكًا منخفضًا للطاقة، وتكلفة منخفضة، وسلامة إشارة قوية لمراكز البيانات المتطلبة.
نظرة عامة على المنتج
توفر سلسلة NVIDIA MCA4J80 كابلات نحاسية نشطة مزدوجة المنفذ OSFP بسرعة 800 جيجابت/ثانية لشبكات InfiniBand NDR وشبكات Ethernet Spectrum-4 من الجيل التالي. يستخدم MCA4J80-N005 (متغير بطول 5 أمتار) أزواج نحاسية أسمك 26AWG مع دوائر معادلة مدمجة في كلا الطرفين، مما يتيح نقلًا موثوقًا يتجاوز حدود كابلات DAC السلبية مع الحفاظ على زمن انتقال فائق الانخفاض واستهلاك طاقة يبلغ 1.5 واط فقط لكل موصل. يتم ضبط كل كابل في المصنع لتقليل ضوضاء الإشارة والانعكاسات الخلفية، ويوفر EEPROM تعريفًا كاملاً للمنتج وبيانات تشخيصية للنظام المضيف. للمسافات الأقصر (<3 متر)، تقدم NVIDIA بدائل كابلات DAC سلبية؛ تعمل سلسلة ACC على تحسين الأداء للروابط التي يبلغ طولها 3 أمتار و 4 أمتار و 5 أمتار.
الميزات الرئيسية
- نطاق ترددي مجمع يبلغ 800 جيجابت/ثانية– منفذ مزدوج OSFP إلى 2 × 400 جيجابت/ثانية OSFP، 8 مسارات بسرعة 100 جيجابت/ثانية-PAM4 لكل منفذ.
- مدى 5 أمتار (26AWG)– مثالي لتوصيلات أعلى الرف والرفوف المجاورة.
- استهلاك طاقة فائق الانخفاض– بحد أقصى 1.5 واط لكل طرف، أقل بكثير من الكابلات البصرية النشطة.
- قابل للتبديل السريع ومتوافق مع RoHS– غلاف LSZH، خالٍ من الهالوجين، خالٍ من الرصاص.
- تشغيل مستقل عن البروتوكول– يتم التكوين تلقائيًا لـ InfiniBand أو Ethernet اعتمادًا على المحول المتصل.
- سلامة إشارة قوية– تقلل المعادلة المدمجة والمعايرة لكل طول من الانعكاسات وتداخل الإشارة.
- واجهة إدارة I²C– بناءً على SFF-8636، توفر حالة الكابل في الوقت الفعلي وبيانات التعريف.
- درجة حرارة التشغيل 0 درجة مئوية إلى +70 درجة مئوية– مناسب لبيئات مراكز بيانات المؤسسات والسحابة.

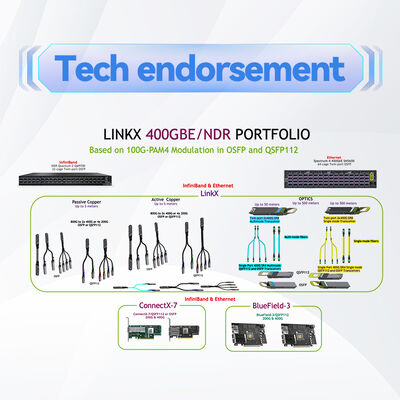

التكنولوجيا والتصميم
ينتمي MCA4J80-N005 إلى عائلة الكابلات النحاسية النشطة (ACC) من NVIDIA – وهو تصميم هجين يجمع بين الكابلات النحاسية السلبية ودائرة المعادلة النشطة. على عكس كابلات DAC السلبية، تدمج ACC دائرة معادلة مسبقة التركيز في كل غلاف موصل، والتي تعوض عن خسائر التردد العالي المتأصلة في النحاس على الأطوال الأطول. يتيح ذلك مسافات تصل إلى 5 أمتار مع الحفاظ على معدلات خطأ بت متوافقة مع مواصفات InfiniBand NDR. يزيد تعديل 100G-PAM4 لكل مسار من كفاءة الطيف، ويوفر عامل شكل OSFP المزدوج القدرة على الانقسام: يتصل منفذ واحد بسرعة 800 جيجابت/ثانية بمنفذين مستقلين بسرعة 400 جيجابت/ثانية، مما يبسط الاتصالات بمحولات Quantum-2 أو أنظمة DGX H100. يضمن اختبار الكابلات الصارم من NVIDIA المتانة عند الاستخدام، وانخفاض فقدان الإدخال، وعزل ممتاز للتداخل.

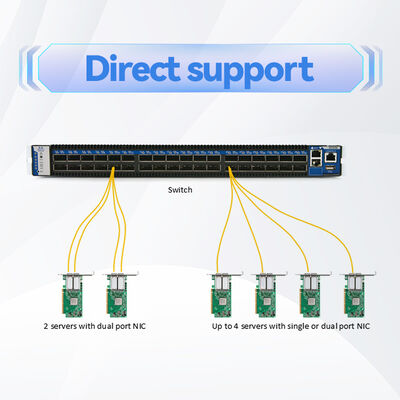

عمليات النشر النموذجية
- محول InfiniBand Quantum-2 إلى محول Quantum-2– بناء شبكات NDR غير محظورة تصل إلى 5 أمتار بين عقد الأوراق/العمود الفقري.
- محول Quantum-2 إلى أنظمة DGX H100 / HGX H100– توصيل مباشر لمجموعات وحدات معالجة الرسومات التي تتطلب إنتاجية عالية وزمن انتقال منخفض.
- محول Ethernet Spectrum-4 إلى محولات أو وصلات خادم– عمليات نشر Ethernet بسرعة 800 جيجابت/ثانية لشبكات الواجهة الخلفية للذكاء الاصطناعي/التعلم الآلي.
- الحوسبة عالية الأداء (HPC) وفصل التخزين– اتصالات موثوقة من نقطة إلى نقطة داخل الرفوف.
التوافق
كابل MCA4J80-N005 ACC متوافق تمامًا مع محولات NVIDIA Quantum-2 InfiniBand، ومحولات NVIDIA Spectrum-4 Ethernet، ومنصات خادم DGX H100. كما أنه يعمل مع أي قفص OSFP قياسي يدعم أوضاع الانقسام 800G NDR أو 2 × 400G، باتباع OSFP MSA Rev. 1.12 وواجهة إدارة SFF-8636. يكتشف الكابل تلقائيًا بروتوكول الارتباط (InfiniBand مقابل Ethernet) بناءً على جانب المحول، ولا يتطلب تكوينًا يدويًا. لبيئات 400G أو 200G القديمة، اتصل بممثل NVIDIA الخاص بك للحصول على خيارات المحولات أو كابلات DAC السلبية.
مصفوفة التوافق
| المنصة / عائلة المحولات | نوع المنفذ | السرعة المدعومة | الطول المؤهل |
|---|---|---|---|
| NVIDIA Quantum-2 QM9700 / QM9790 | OSFP 800G NDR | 800 جيجابت/ثانية (انقسام 2 × 400 جيجابت/ثانية) | 5 متر |
| NVIDIA Spectrum-4 SN5600 / SN5700 | Ethernet OSFP 800G | 800 جيجابت/ثانية | 5 متر |
| NVIDIA DGX H100 (8 وحدات معالجة رسومات) | OSFP 400G (منفذ مزدوج) | 2 × 400 جيجابت/ثانية لكل كابل | 3 متر (مسطح/مزعنف) و 5 متر |
| محولات 800G من طرف ثالث (OSFP MSA) | OSFP | 800G / 2 × 400G | استشر التحقق |
المواصفات الفنية
| المعلمة | المواصفات (MCA4J80-N005) |
|---|---|
| اسم المنتج | كابل نحاسي نشط من NVIDIA، منفذ مزدوج InfiniBand NDR، حتى 800 جيجابت/ثانية، OSFP، 5 متر |
| رقم جزء الطلب | MCA4J80-N005 |
| معدل البيانات | 800 جيجابت/ثانية (8 مسارات بسرعة 100 جيجابت/ثانية-PAM4 لكل منفذ؛ إجمالي 2 × 400 جيجابت/ثانية) |
| نوع الموصل | منفذ مزدوج OSFP إلى 2 × OSFP (نحاس نشط) |
| طول الكابل | 5 أمتار (±50 مم تفاوت للطول ≥2 متر) |
| مقياس السلك | 26 AWG، 2 × 8 أزواج |
| القطر الخارجي | 8.9 ±0.03 مم |
| نصف قطر الانحناء الأدنى (فردي) | 5 × قطر الكابل (حوالي 44.5 مم) |
| نصف قطر الانحناء الأدنى (متكرر) | 10 × قطر الكابل (حوالي 89 مم) |
| جهد إمداد الطاقة | 3.135 فولت – 3.465 فولت (3.3 فولت اسمي) |
| الحد الأقصى للطاقة لكل طرف | 1.5 واط |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية (التشغيل) | 5% إلى 85% (بدون تكثف) |
| المقاومة المميزة | 100 أوم اسمي (نطاق 90-110 أوم) |
| الامتثال التنظيمي | RoHS، REACH، CE، FCC Class A، UKCA، VCCI، RCM، TUV، CB |
| مادة الغلاف | LSZH (دخان منخفض خالٍ من الهالوجين) |
| قابل للتبديل السريع | نعم، متوافق مع OSFP MSA |

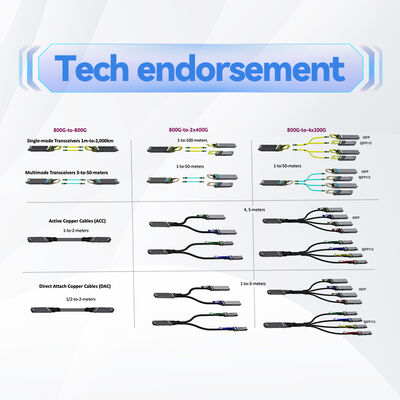

دليل الاختيار – سلسلة MCA4J80
| رقم جزء الطلب | الطول | AWG | الوصف / الميزة الخاصة |
|---|---|---|---|
| MCA4J80-N003 | 3 متر | 30 AWG | كابل مسطح قياسي، 800 جيجابت/ثانية ACC |
| MCA4J80-N004 | 4 متر | 30 AWG | مدى ممتد، هيكل 30AWG |
| MCA4J80-N005 | 5 متر | 26 AWG | مقياس أسمك لـ 5 أمتار، محسّن للتوصيل بين المحولات |
| MCA4J80-N003-FLT | 3 متر | 30 AWG | متغير مسطح علوي لمساحة DGX H100 |
| MCA4J80-N003-FTF | 3 متر | 30 AWG | مسطح إلى مزعنف، عامل شكل ميكانيكي خاص |

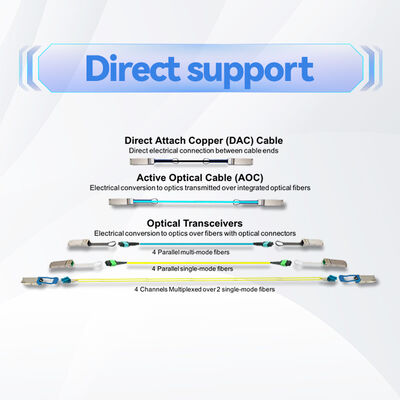

المزايا مقارنة بكابلات DAC السلبية والكابلات البصرية النشطة
- فعالة من حيث التكلفة: تكلفة أقل من الكابلات البصرية النشطة (AOC) مع توفير مدى أطول من كابلات DAC السلبية.
- زمن انتقال أدنى: زمن انتقال أقل من ميكروثانية بسبب المعادلة التناظرية، لا يوجد إعادة توقيت للبروتوكول.
- كفاءة الطاقة: 1.5 واط لكل طرف مقابل 3-5 واط نموذجي للوحدات البصرية.
- الموثوقية: لا توجد مشاكل تلوث بصري، قوية في البيئات ذات الاهتزازات العالية.
- بساطة النشر: معالجة نحاسية قياسية، لا توجد مخاوف بشأن التنظيف أو القطبية.
الخدمة والدعم
تقدم شركة Hong Kong Starsurge Group Co., Limited سلسلة توريد كاملة ودعمًا فنيًا لحلول شبكات NVIDIA. يساعد فريقنا في التحقق من التكوين، وفحوصات التوافق، وخدمات الإرجاع بعد البيع. اتصل بخبراء أجهزة الشبكات لدينا للحصول على أسعار الكميات، وتوصيات طول الكابل، والتكامل مع شبكات InfiniBand/Ethernet الحالية. نقدم توصيلًا عالميًا مع شحن سريع من المستودعات الإقليمية.
الأسئلة الشائعة (FAQ)
- س: هل MCA4J80-N005 متوافق مع منافذ QSFP القياسية بسرعة 400 جيجابت/ثانية؟
ج: لا، يستخدم موصلات OSFP. بالنسبة لمنافذ QSFP بسرعة 400 جيجابت/ثانية، ضع في اعتبارك محولات QSFP112 أو OSFP إلى QSFP؛ تم تصميم هذا الكابل لأقفاص OSFP الأصلية التي تدعم أوضاع الانقسام 800G أو 2 × 400G. - س: ما هو الفرق بين ACC و DAC؟
ج: كابل DAC السلبي لا يحتوي على إلكترونيات نشطة؛ يدمج ACC دوائر معادلة لتمديد الطول إلى 5 أمتار مع الحفاظ على سلامة الإشارة وزمن انتقال فائق الانخفاض. - س: هل يدعم الكابل Ethernet و InfiniBand؟
ج: نعم. يكتشف برنامج ACC الثابت بروتوكول الارتباط تلقائيًا – يعمل مع كل من InfiniBand NDR و Ethernet (حتى 800GbE). - س: هل يمكنني استخدام هذا الكابل للتوصيل بين المحولات والخوادم التي تزيد عن 5 أمتار؟
ج: الحد الأقصى للطول المقدر هو 5 أمتار؛ للمسافات الأطول، يلزم استخدام كابلات بصرية نشطة (AOC) أو مرسلات مستقبلات بصرية. - س: هل هناك قيود محددة لنصف قطر الانحناء بالقرب من الموصل؟
ج: نعم، نصف قطر انحناء التجميع (بالقرب من الموصل) هو 10 أضعاف قطر الكابل. اتبع إرشادات إدارة الكابلات من NVIDIA لتجنب تدهور الأداء.
احتياطات التعامل وإرشادات ESD
- استخدم دائمًا أساور معصم مؤرضة ESD عند التعامل مع الكابلات وإدخالها في أقفاص OSFP.
- لا تتجاوز نصف قطر الانحناء الأدنى (فردي: 5 × القطر؛ متكرر: 10 × القطر) لمنع تلف الموصلات.
- يجب أن تظل أغطية الغبار الواقية في مكانها حتى التركيب لمنع التلوث.
- لا تسحب أو تطبق توترًا مفرطًا على غلاف الكابل؛ استخدم أقواس إدارة الكابلات المناسبة.
- قم بالتشغيل ضمن نطاق درجة حرارة الحالة المحددة (0 درجة مئوية إلى +70 درجة مئوية) لضمان أداء معادلة موثوق.
قائمة تدقيق المشتري – MCA4J80-N005
- ✓ تأكيد نوع منفذ المحول: قدرة OSFP 800G NDR أو انقسام 2 × 400G.
- ✓ التحقق من طول الكابل المطلوب: 5 أمتار كحد أقصى لهذا المتغير ACC.
- ✓ التحقق من نطاق درجة حرارة بيئة التشغيل (درجة حرارة الحالة 0-70 درجة مئوية).
- ✓ ضمان مساحة كافية لنصف قطر الانحناء في الرفوف (≥45 مم انحناء فردي).
- ✓ لتوصيلات DGX H100، تحقق مما إذا كان المتغير المسطح العلوي (MCA4J80-N003-FLT) مطلوبًا لـ 3 أمتار؛ لـ 5 أمتار، يتوافق N005 القياسي مع التوجيه الصحيح.
