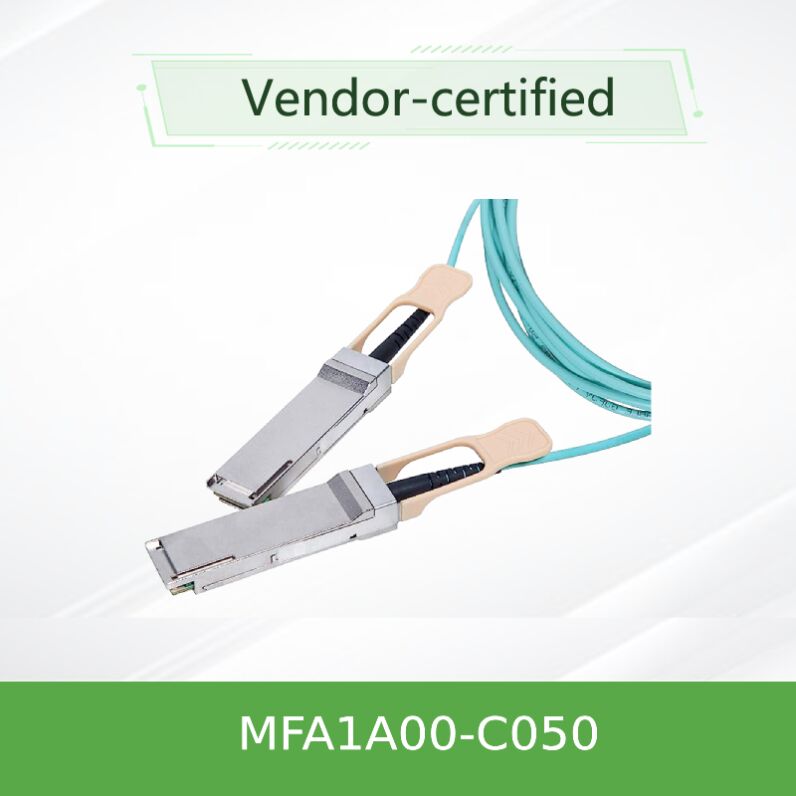

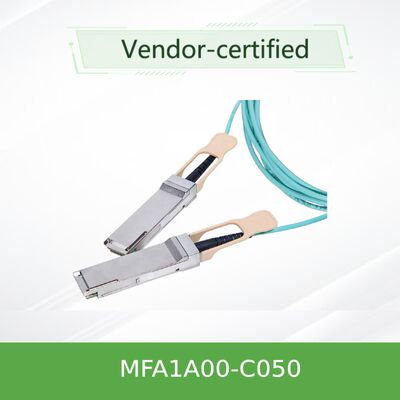

NVIDIA MFA1A00-C050 100Gb / s كابل QSFP28 البصري النشط 50m LSZH AOC لـ Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFA1A00-C050 |
| وثيقة: | MFA1A00-xxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | مهلة: | حسب الأسهم |
| تكنولوجيا: | إيثرنت | طول: | 5 م |
| جهد الإمداد: | -0.3-3.6 | جهد إدخال البيانات: | -0.3-4.465 |
منتوج وصف
MFA1A00-C050 | كابل بصري نشط إيثرنت 100 جيجابت في الثانية
50 مترًا، LSZH، 100GbE AOCلربط مراكز البيانات وشبكات المؤسسات. قابل للتوصيل الساخن، استهلاك طاقة منخفض 2.2 واط (نموذجي مع إعادة التوقيت)، وتكييف إشارة قابل للبرمجة.
- معدل البيانات: 100 جيجابت في الثانية (4 × 25.78 جيجابت في الثانية)
- الطول: 50 مترًا (قياسي)
- تبديد الطاقة: 2.2 واط نموذجي (إعادة التوقيت قيد التشغيل)
- الموصل: متوافق مع QSFP28 وفقًا لـ SFF-8665
- جاهز لـ InfiniBand EDR و 100GbE
نظرة عامة على المنتج
NVIDIA MFA1A00-C050 هو كابل بصري نشط (AOC) يعتمد على VCSEL QSFP28 مصمم لأنظمة إيثرنت 100 جيجابت في الثانية. يدمج أربعة مرسلات مستقبلة للألياف متعددة الأوضاع في كل طرف، يعمل كل منها حتى 26 جيجابت في الثانية، مما يوفر عرض نطاق ترددي إجمالي يبلغ 100 جيجابت في الثانية. يوفر الكابل إعادة توقيت قابلة للاختيار لكل مسار، وموازنة إدخال قابلة للبرمجة، وإعادة إرسال إخراج لضمان سلامة الإشارة عبر مسافات تصل إلى 100 متر. هذا الإصدار بطول 50 مترًا مثالي لبنيات منتصف الصف (MoR) ونهاية الصف (EoR)، بالإضافة إلى تطبيقات التوصيل المتقاطع داخل مراكز البيانات الكبيرة.
مقارنة بالكابلات النحاسية السلبية، توفر سلسلة MFA1A00 وصولاً أطول، ووزنًا أقل، وتدفق هواء أفضل، وحصانة محسنة ضد التداخل الكهرومغناطيسي. يسمح عامل شكل QSFP28 القابل للتوصيل الساخن بالتركيب والاستبدال بسهولة دون توقف النظام.
الميزات الرئيسية
التكنولوجيا: بنية VCSEL وإعادة التوقيت
يستفيد MFA1A00-C050 من تقنية الليزر الباعث للضوء السطحي ذي التجويف العمودي (VCSEL) المقترنة بالألياف متعددة الأوضاع (MMF) لتحقيق إرسال موثوق به بسرعة 100 جيجابت في الثانية عبر 50 مترًا. يعمل كل مسار من المسارات البصرية الأربعة بسرعة 25.78 جيجابت في الثانية (معدل إيثرنت 100GbE) ويدعم إعادة التوقيت القابلة للاختيار. عند تمكين إعادة التوقيت، تقوم دوائر استعادة الساعة والبيانات (CDR) الداخلية بتنظيف الإشارة وتقليل الارتعاش، مما يجعل الكابل مناسبًا للروابط الأطول ولوحات التوصيل عالية الكثافة. تعوض موازنة إدخال الإرسال القابلة للبرمجة عن خسائر لوحة المضيف، بينما تتكيف سعة إخراج الاستقبال وإعادة الإرسال القابلة للبرمجة مع SerDes المستقبل. تضمن هذه البنية التكيفية التشغيل البيني مع مجموعة واسعة من المحولات وبطاقات واجهة الشبكة (NICs).
عمليات النشر النموذجية
- اتصالات المحول بالخادم في منتصف الصف (MoR) ونهاية الصف (EoR)
- وصلات متقاطعة بين الرفوف المتجاورة
- اتصالات المحول بالمحول داخل نفس قاعة البيانات
- مجموعات الحوسبة عالية الأداء (HPC) التي تتطلب روابط ذات زمن انتقال منخفض وعرض نطاق ترددي عالٍ عبر مسافات متوسطة
- بنية العمود الفقري والأوراق في مركز البيانات حيث تكون الحصانة ضد التداخل الكهرومغناطيسي أمرًا بالغ الأهمية
- طبقات تجميع جوهر المؤسسة مع وصلات صاعدة 100GbE تمتد لمسافات أطول
التوافق
MFA1A00-C050 متوافق مع منافذ QSFP28 القياسية المتوافقة مع SFF-8665. يدعم منصات محولات 100GbE (NVIDIA Spectrum، Mellanox، بالإضافة إلى محولات طرف ثالث من Cisco، Arista، Juniper) وبطاقات واجهة الشبكة 100GbE (سلسلة NVIDIA ConnectX، Intel، Broadcom). لبيئات InfiniBand، استخدم رموز الطلب المحسّنة لـ EDR (MFA1A00-Exxx). يعمل الكابل أيضًا بمعدلات بت أقل بدون إعادة توقيت، مما يوفر توافقًا رجعيًا لروابط 40GbE و 25GbE.
سلسلة NVIDIA Spectrum SN2000/SN3000 – تم التحقق منها
NVIDIA ConnectX-5/6/7 – تم التحقق منها
Cisco Nexus 9000 مع منافذ QSFP28 – تم إثباتها ميدانيًا
سلسلة Arista 7050/7280 – متوافق (يوصى بإعادة التوقيت)
المواصفات
الحدود القصوى المطلقة
| المعلمة | الحد الأدنى | الحد الأقصى | الوحدة |
|---|---|---|---|
| جهد الإمداد | -0.3 | 3.6 | فولت |
| جهد دخل البيانات | -0.3 | 3.465 | فولت |
| عتبة الضرر (بصري) | 3.4 (الحد الأقصى) | ديسيبل ميلي واط | |
مواصفات التشغيل
| المعلمة | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| جهد الإمداد (Vcc) | 3.135 | 3.3 | 3.465 | فولت |
| تبديد الطاقة (بدون إعادة توقيت) | - | 1.5 | 1.8 | واط لكل طرف |
| تبديد الطاقة (إعادة التوقيت قيد التشغيل على جميع المسارات) | - | 2.2 | 2.5 | واط لكل طرف |
| درجة حرارة حالة التشغيل | 0 | - | 70 | درجة مئوية |
| درجة حرارة التخزين | -40 | - | 85 | درجة مئوية |
| رطوبة التشغيل النسبية | 5 | - | 85 | % |
الكهربائية والميكانيكية للكابل
| المعلمة | القيمة |
|---|---|
| معدل الإشارة (لكل مسار) | 25.78125 جيجابت في الثانية ±100 جزء في المليون |
| قطر الكابل | 3 ±0.2 مم |
| نصف قطر الانحناء الأدنى | 30 مم (ديناميكي) |
| تحمل الطول (طول 50 مترًا) | +1000 / -0 مم (لكل 50 متر ≤ الطول) |
| لون غلاف الكابل | أكوا |
ملاحظة: جميع المواصفات تستند إلى وثائق NVIDIA. القيم غير المحددة علنًا مميزة بـ "يرجى التأكيد قبل الطلب".
دليل الاختيار – سلسلة MFA1A00
| رقم جزء الطلب | معدل البيانات | الطول | التطبيق |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 متر | إيثرنت |
| MFA1A00-C005 | 100GbE | 5 متر | إيثرنت |
| MFA1A00-C010 | 100GbE | 10 متر | إيثرنت |
| MFA1A00-C015 | 100GbE | 15 متر | إيثرنت |
| MFA1A00-C030 | 100GbE | 30 متر | إيثرنت |
| MFA1A00-C050 | 100GbE | 50 متر | إيثرنت (هذا النموذج) |
| MFA1A00-C100 | 100GbE | 100 متر | إيثرنت |
| لـ InfiniBand EDR، استخدم سلسلة MFA1A00-Exxx (على سبيل المثال، MFA1A00-E050 لطول 50 مترًا) | |||
مزايا كابلات NVIDIA البصرية النشطة
كفاءة الطاقة
2.2 واط نموذجي لكل طرف مع تمكين إعادة التوقيت، مما يقلل تكاليف التشغيل في عمليات النشر واسعة النطاق.
سلامة الإشارة
تتيح موازنة قابلة للبرمجة وإعادة توقيت CDR إرسالًا نظيفًا عبر مسافات أطول وخطوط PCB ضعيفة.
المتانة والموثوقية
تم اختبار الإنتاج بنسبة 100٪ للحصول على أداء خارج الصندوق؛ نصف قطر انحناء قوي وغلاف LSZH لسلامة مركز البيانات.
رؤية الإدارة
يوفر مراقبة التشخيص الرقمي (DDM) درجة الحرارة في الوقت الفعلي، والجهد، وتيار التحيز، وقوة الإرسال/الاستقبال.
الخدمة والدعم
كمزود مدفوع بالتكنولوجيا، تقدم شركة Hong Kong Starsurge Group Co., Limited دعمًا كاملاً لدورة الحياة بما في ذلك التحقق من التوافق قبل البيع، وطلب أطوال مخصصة (حسب الحد الأدنى لكمية الطلب)، وخدمات الإرجاع بعد البيع. يمكن لفريقنا الفني المساعدة في فحوصات البرامج الثابتة، وتكوين إعادة التوقيت، والتكامل في شبكتك الحالية. اتصل بدعمنا للحصول على حزمة الوثائق (الشهادات، ملاحظات تطبيق خريطة الذاكرة، وتقارير الامتثال).
أسئلة متكررة
ج: نعم، بمعدلات بت أقل بدون إعادة توقيت، ولكنه محسّن لـ 100GbE. لضمان التشغيل، يرجى استشارة مواصفات المحول المضيف.
ج: تم تحديد سلسلة C (على سبيل المثال، C050) لتطبيقات إيثرنت 100GbE. تم تصميم سلسلة E لبيئات InfiniBand EDR، على الرغم من أن الطبقة المادية متشابهة. استخدم رمز الطلب الذي يطابق بروتوكولك.
ج: نعم، وحدة QSFP28 قابلة للتوصيل الساخن وفقًا لمواصفات SFF-8665. لا يلزم إيقاف تشغيل النظام.
ج: إعادة التوقيت قابلة للاختيار عبر واجهة SFF-8636 I²C. تقوم العديد من أنظمة المضيف بالتفاوض التلقائي؛ البرمجة اليدوية متاحة للضبط المتقدم.
ج: يختلف الحد الأدنى لكمية الطلب حسب المنطقة. بالنسبة للقطع الفردية، يرجى طلب توفر العينات من فريق مبيعات Starsurge.
الاحتياطات والتعامل
- منتج ليزر من الفئة 1 وفقًا لـ IEC 60825-1/2 و 21 CFR 1040. تجنب التعرض المباشر لفتحة الليزر.
- لا تتجاوز نصف قطر الانحناء الأدنى (30 مم) لمنع تلف الألياف وفقدان الإشارة البصري.
- تأكد من التعامل السليم مع الكهرباء الساكنة أثناء التركيب؛ استخدم سوارًا معصمًا أو معدات مؤرضة.
- قم بالتشغيل ضمن نطاق درجة حرارة الحالة المحددة (0 درجة مئوية إلى 70 درجة مئوية).
- للتنظيف، استخدم قطعة قماش جافة خالية من الوبر؛ لا تستخدم المذيبات السائلة على الموصلات البصرية.
حول Starsurge – شريكك الموثوق به
Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل محولات الشبكات، وبطاقات واجهة الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات، ومعدات الشبكات ذات الصلة. بدعم من فريق مبيعات وفريق فني ذي خبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم الشركة أيضًا حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي. من خلال نهج يركز على العميل، تركز Starsurge على الجودة الموثوقة والخدمة السريعة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.
قائمة تدقيق المشتري
- تأكيد الطول المطلوب (50 مترًا أو غير ذلك)
- التحقق من دعم QSFP28 للمحول/بطاقة واجهة الشبكة وقدرة إعادة التوقيت
- التحقق من نطاق درجة حرارة التشغيل لممر مركز البيانات الخاص بك
- طلب أحدث مراجعة للبرامج الثابتة للتوافق
- تأكيد أن غلاف LSZH يلبي رمز الحريق المحلي
