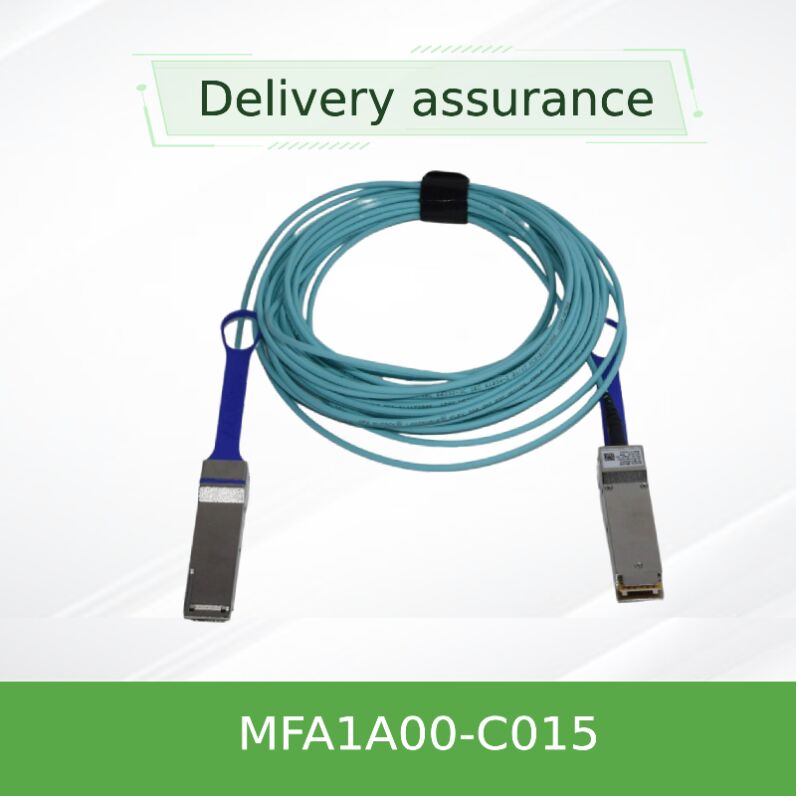

NVIDIA MFA1A00-C015 100Gb / s كابل QSFP28 النشط البصري 15m LSZH AOC لـ Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFA1A00-C015 |
| وثيقة: | MFA1A00-xxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | مهلة: | حسب الأسهم |
| تكنولوجيا: | إيثرنت | السرعة القصوى: | 100gbe |
| طول: | 15 م | نوع الموصل: | QSFP28 |
منتوج وصف
MFA1A00-C015 | كابل بصري نشط 100 جيجابت في الثانية إيثرنت
15 مترًا، LSZH، 100GbE AOC لربط مراكز البيانات وشبكات المؤسسات. قابل للتوصيل الساخن، استهلاك طاقة منخفض 2.2 واط (نموذجي مع إعادة التوقيت)، وتكييف إشارة قابل للبرمجة.
- معدل البيانات: 100 جيجابت في الثانية (4 × 25.78 جيجابت في الثانية)
- الطول: 15 مترًا (قياسي)
- تبديد الطاقة: 2.2 واط نموذجي (إعادة التوقيت قيد التشغيل)
- الموصل: متوافق مع QSFP28 وفقًا لـ SFF-8665
- جاهز لـ InfiniBand EDR و 100GbE
نظرة عامة على المنتج
NVIDIA MFA1A00-C015 هو كابل بصري نشط (AOC) يعتمد على QSFP28 VCSEL مصمم لأنظمة إيثرنت بسرعة 100 جيجابت في الثانية. يدمج أربعة مرسلات مستقبلات ألياف متعددة الأوضاع في كل طرف، يعمل كل منها بسرعة تصل إلى 26 جيجابت في الثانية، مما يوفر عرض نطاق ترددي إجمالي يبلغ 100 جيجابت في الثانية. يوفر الكابل إعادة توقيت قابلة للاختيار لكل مسار، وموازنة إدخال قابلة للبرمجة، وتأكيد إخراج لضمان سلامة الإشارة عبر مسافات تصل إلى 100 متر. هذا الإصدار بطول 15 مترًا مثالي لبنيات الجزء العلوي من الرف (ToR) والوسط (MoR) داخل مراكز بيانات المؤسسات والواسعة النطاق.
مقارنة بالكابلات النحاسية السلبية، توفر سلسلة MFA1A00 وصولاً أطول، ووزنًا أقل، وتدفق هواء أفضل، وحصانة محسنة ضد التداخل الكهرومغناطيسي. يسمح عامل شكل QSFP28 القابل للتوصيل الساخن بالتركيب والاستبدال بسهولة دون توقف النظام.
الميزات الرئيسية
التكنولوجيا: بنية VCSEL وإعادة التوقيت
يستفيد MFA1A00-C015 من تقنية الليزر الباعث للضوء من السطح ذي التجويف العمودي (VCSEL) مقترنة بالألياف متعددة الأوضاع (MMF) لتحقيق نقل موثوق بسرعة 100 جيجابت في الثانية. يعمل كل من المسارات البصرية الأربعة بسرعة 25.78 جيجابت في الثانية (معدل إيثرنت 100 جيجابت في الثانية) ويدعم إعادة التوقيت القابلة للاختيار. عند تمكين إعادة التوقيت، تقوم دوائر استعادة الساعة والبيانات (CDR) الداخلية بتنظيف الإشارة وتقليل الارتعاش، مما يجعل الكابل مناسبًا للروابط الأطول واللوحات الخلفية عالية الكثافة. يعوض موازنة إدخال الإرسال القابلة للبرمجة عن خسائر لوحة المضيف، بينما تتكيف سعة خرج الاستقبال وتأكيد الإرسال المسبق مع SerDes المستقبل. تضمن هذه البنية التكيفية التشغيل البيني مع مجموعة واسعة من المحولات وبطاقات واجهة الشبكة (NICs).
عمليات النشر النموذجية
- اتصالات من الجزء العلوي من الرف (ToR) إلى الخادم في شبكات إيثرنت 100 جيجابت في الثانية من ورقة إلى عمود فقري
- روابط قصيرة المدى بين المحولات داخل نفس الصف
- مجموعات الحوسبة عالية الأداء (HPC) التي تتطلب روابط ذات زمن انتقال منخفض وعرض نطاق ترددي عالٍ
- بنية مركز البيانات من ورقة إلى عمود فقري حيث تكون الحصانة ضد التداخل الكهرومغناطيسي أمرًا بالغ الأهمية
- طبقات تجميع أساسية للمؤسسات مع وصلات صاعدة بسرعة 100 جيجابت في الثانية
التوافق
MFA1A00-C015 متوافق مع منافذ QSFP28 القياسية المتوافقة مع SFF-8665. يدعم منصات محولات 100GbE (NVIDIA Spectrum، Mellanox، بالإضافة إلى محولات طرف ثالث من Cisco، Arista، Juniper) وبطاقات واجهة الشبكة 100GbE (سلسلة NVIDIA ConnectX، Intel، Broadcom). لبيئات InfiniBand، استخدم رموز الطلب المحسّنة لـ EDR (MFA1A00-Exxx). يعمل الكابل أيضًا بمعدلات بت أقل بدون إعادة توقيت، مما يوفر توافقًا رجعيًا لروابط 40GbE و 25GbE.
سلسلة NVIDIA Spectrum SN2000/SN3000 - تم التحقق منها
NVIDIA ConnectX-5/6/7 - تم التحقق منها
Cisco Nexus 9000 مع منافذ QSFP28 - تم إثباتها ميدانيًا
سلسلة Arista 7050/7280 - متوافقة (يوصى بإعادة التوقيت)
المواصفات
الحدود القصوى المطلقة
| المعلمة | الحد الأدنى | الحد الأقصى | الوحدة |
|---|---|---|---|
| جهد الإمداد | -0.3 | 3.6 | فولت |
| جهد إدخال البيانات | -0.3 | 3.465 | فولت |
| حد الضرر (بصري) | 3.4 (الحد الأقصى) | ديسيبل ميلي واط | |
مواصفات التشغيل
| المعلمة | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| جهد الإمداد (Vcc) | 3.135 | 3.3 | 3.465 | فولت |
| تبديد الطاقة (بدون إعادة توقيت) | - | 1.5 | 1.8 | واط لكل طرف |
| تبديد الطاقة (إعادة التوقيت قيد التشغيل على جميع المسارات) | - | 2.2 | 2.5 | واط لكل طرف |
| درجة حرارة حالة التشغيل | 0 | - | 70 | درجة مئوية |
| درجة حرارة التخزين | -40 | - | 85 | درجة مئوية |
| الرطوبة النسبية التشغيلية | 5 | - | 85 | % |
الكهربائية والميكانيكية للكابل
| المعلمة | القيمة |
|---|---|
| معدل الإشارة (لكل مسار) | 25.78125 جيجابت في الثانية ±100 جزء في المليون |
| قطر الكابل | 3 ±0.2 مم |
| نصف قطر الانحناء الأدنى | 30 مم (ديناميكي) |
| تحمل الطول (طول 15 مترًا) | +500 / -0 مم (لكل 5 متر ≤ L < 50 متر)لون غلاف الكابل |
| أكوا | دليل - سلسلة MFA1A00 |
رقم جزء الطلب
| معدل البيانات | الطول | التطبيق | MFA1A00-C003 |
|---|---|---|---|
| 100GbE | 100 متر | إيثرنت | لـ InfiniBand EDR، استخدم سلسلة MFA1A00-Exxx (على سبيل المثال، MFA1A00-E010 لطول 10 متر) |
| 100GbE | 100 متر | إيثرنت | لـ InfiniBand EDR، استخدم سلسلة MFA1A00-Exxx (على سبيل المثال، MFA1A00-E010 لطول 10 متر) |
| 100GbE | 100 متر | إيثرنت | لـ InfiniBand EDR، استخدم سلسلة MFA1A00-Exxx (على سبيل المثال، MFA1A00-E010 لطول 10 متر) |
| 100GbE | 100 متر | إيثرنت (هذا النموذج) | MFA1A00-C030 |
| 100GbE | 100 متر | إيثرنت | لـ InfiniBand EDR، استخدم سلسلة MFA1A00-Exxx (على سبيل المثال، MFA1A00-E010 لطول 10 متر) |
| 100GbE | 100 متر | إيثرنت | لـ InfiniBand EDR، استخدم سلسلة MFA1A00-Exxx (على سبيل المثال، MFA1A00-E010 لطول 10 متر) |
| 100GbE | 100 متر | إيثرنت | لـ InfiniBand EDR، استخدم سلسلة MFA1A00-Exxx (على سبيل المثال، MFA1A00-E010 لطول 10 متر) |
| مزايا الكابلات البصرية النشطة من NVIDIA | |||
كفاءة الطاقة
2.2 واط نموذجي لكل طرف مع تمكين إعادة التوقيت، مما يقلل تكاليف التشغيل في عمليات النشر واسعة النطاق.
سلامة الإشارة
الموازنة القابلة للبرمجة وإعادة توقيت CDR تمكن من نقل نظيف عبر مسافات أطول وخطوط PCB ضعيفة.
المتانة والموثوقية
اختبار الإنتاج بنسبة 100٪ للأداء عند الخروج من الصندوق؛ نصف قطر انحناء قوي وغلاف LSZH لسلامة مركز البيانات.
رؤية الإدارة
يوفر مراقبة التشخيص الرقمي (DDM) درجة الحرارة في الوقت الفعلي، والجهد، وتيار التحيز، وطاقة الإرسال/الاستقبال.
الخدمة والدعم
كمزود مدفوع بالتكنولوجيا، تقدم شركة Hong Kong Starsurge Group Co., Limited دعمًا كاملاً لدورة الحياة بما في ذلك التحقق من التوافق قبل البيع، وطلب أطوال مخصصة (حسب الحد الأدنى لكمية الطلب)، وخدمات الإرجاع بعد البيع. يمكن لفريقنا الفني المساعدة في فحوصات البرامج الثابتة، وتكوين إعادة التوقيت، والتكامل في شبكتك الحالية. اتصل بدعمنا للحصول على حزمة المستندات (الشهادات، ملاحظات تطبيق خرائط الذاكرة، وتقارير الامتثال).
أسئلة متكررة
س: هل MFA1A00-C015 متوافق مع محولات 40GbE؟
س: ما الفرق بين سلسلة C وسلسلة E؟
س: هل يدعم هذا AOC التبديل الساخن؟
س: كيف يتم تمكين إعادة التوقيت؟
س: ما هو الحد الأدنى لكمية الطلب (MOQ)؟
الاحتياطات والتعامل
منتج ليزر من الفئة 1 وفقًا لـ IEC 60825-1/2 و 21 CFR 1040. تجنب التعرض المباشر لفتحة الليزر.
- لا تتجاوز نصف قطر الانحناء الأدنى (30 مم) لمنع تلف الألياف وفقدان الإشارة البصري.
- تأكد من التعامل السليم مع التفريغ الكهروستاتيكي (ESD) أثناء التركيب؛ استخدم سوارًا معصمًا أو معدات مؤرضة.
- العمل ضمن نطاق درجة حرارة الحالة المحددة (0 درجة مئوية إلى 70 درجة مئوية).
- للتنظيف، استخدم قطعة قماش جافة خالية من الوبر؛ لا تستخدم المذيبات السائلة على الموصلات البصرية.
- حول Starsurge - شريكك الموثوق
شركة Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل محولات الشبكة، وبطاقات واجهة الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات، ومعدات الشبكات ذات الصلة. بدعم من فريق مبيعات وفريق فني ذي خبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم الشركة أيضًا حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي. من خلال نهج يركز على العملاء، تركز Starsurge على الجودة الموثوقة والخدمة السريعة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.
قائمة تدقيق المشتري
تأكيد الطول المطلوب (15 مترًا أو غير ذلك)
- التحقق من دعم QSFP28 للمحول/بطاقة واجهة الشبكة وقدرة إعادة التوقيت
- التحقق من نطاق درجة حرارة التشغيل لممر مركز البيانات الخاص بك
- طلب أحدث مراجعة للبرامج الثابتة للتوافق
- تأكيد أن غلاف LSZH يلبي رمز الحريق المحلي
