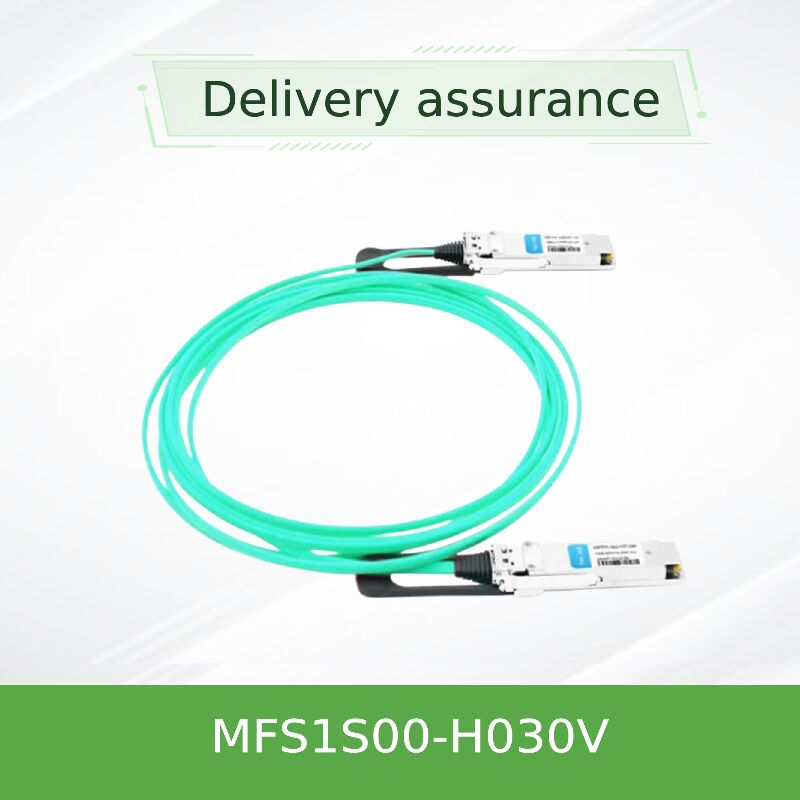

NVIDIA Mellanox MFS1S00-H030V 200Gb / s QSFP56 MMF كابل بصري نشط LSZH 30 متر
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H030V (980-9I440-00H030) |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند كابل AOC |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 30 متر كابل AOC |
| نموذج: | MFS1S00-H030V (980-9I440-00H030) | اسم: | MFS1S00-H030V AOC Cable IB HDR تصل إلى 200 جيجا بايت/S QSFP56 30M 200GBASE-AOC QSFP56 إلى QSFP56 |
| Ketword: | ميلانوكس AOC كابل | ||
منتوج وصف
كابل بصري نشط عالي الكثافة 200G InfiniBand HDR / 200GbE | تعديل PAM4 | طاقة 5.0 واط (نموذجي) | تقنية VCSEL | غلاف LSZH | مدى ممتد 30 متر
الـ NVIDIA Mellanox MFS1S00-H030V هو كابل بصري نشط عالي الأداء بسرعة 200 جيجابت/ثانية QSFP56 متعدد الأوضاع (MMF)، يوفر 30 مترًا من الاتصال الموثوق لمراكز البيانات من الجيل التالي ومجموعات الحوسبة عالية الأداء. مصمم لبيئات InfiniBand HDR (معدل بيانات مرتفع) و 200 جيجابت إيثرنت، يستفيد هذا الكابل البصري النشط من تعديل PAM4 بسرعة 50 جيجابت/ثانية لكل مسار (4x50G) لتحقيق نطاق ترددي إجمالي يبلغ 200 جيجابت/ثانية. مقارنةً بكابلات DAC السلبية، والتي تقتصر عادةً على 3-5 أمتار بسرعة 200G، يتيح MFS1S00-H030V سلامة إشارة فائقة عبر مسافات ممتدة، ونصف قطر انحناء أضيق، ووزن أقل، وتحسين تدفق الهواء، مع استهلاك 5.0 واط فقط لكل طرف (مع تمكين إعادة التوقيت). مبني بمصفوفات VCSEL ودائرة إعادة توقيت مدمجة، يوفر معدلات خطأ بت أفضل من 1E-15 وزمن انتقال منخفض يمكن التنبؤ به. متوافق تمامًا مع واجهة الإدارة SFF-8665 (QSFP56) و SFF-8636، الكابل قابل للتبديل السريع ومتوافق مع RoHS.
تعديل PAM4 4x 50 جيجابت/ثانية
5.0 واط نموذجي لكل طرف (إعادة التوقيت قيد التشغيل)
لإرسال واستقبال بمعدلات تصل إلى 50 جيجابت/ثانية
سعة خرج الاستقبال، التقديم المسبق؛ معادِل إدخال الإرسال
مثالي للوصلات عبر الرفوف وبين الصفوف
RoHS، SFF-8665 QSFP56، إدارة SFF-8636 I²C
منفذ قياسي، مصدر طاقة واحد 3.3 فولت
مراقبة الطاقة البصرية ودرجة الحرارة والجهد في الوقت الفعلي
يستخدم MFS1S00-H030V بصريات نشطة تعتمد على VCSEL مع أربعة ألياف بصرية متعددة الأوضاع لكل طرف، يعمل كل مسار بسرعة 50 جيجابت/ثانية PAM4 (53.125 GBd) لتحقيق نطاق ترددي إجمالي يبلغ 200 جيجابت/ثانية. يدمج الكابل معادلات إدخال قابلة للبرمجة وتقديم مسبق للإخراج، مما يتيح الضبط الدقيق لأنظمة المضيف المختلفة لزيادة هامش الارتباط إلى أقصى حد على مسافة 30 مترًا. يمكن تمكين إعادة التوقيت بشكل انتقائي لكل مسار، مما يقلل من الارتعاش عند معدلات البيانات العالية مع الحفاظ على التوافق مع الإصدارات السابقة مع السرعات المنخفضة (مثل 100 جيجابت/ثانية NRZ) عند تعطيل إعادة التوقيت. يعزز غلاف LSZH (دخان منخفض، خالٍ من الهالوجين) السلامة من الحرائق في عمليات النشر الكثيفة. جميع الإلكترونيات النشطة مغلقة بإحكام داخل أغلفة موصلات QSFP56، ولا تتطلب طاقة خارجية تتجاوز 3.3 فولت القياسية من منفذ المضيف. يدعم الكابل تحديد المعدل عبر سجلات SFF-8636، مما يسمح بالتكوين لعمليات 25.78125 GBd NRZ (EDR) أو 26.56250 GBd PAM4 (HDR).
- مجموعات الحوسبة عالية الأداء (HPC) التي تستخدم شبكات InfiniBand HDR (وصلات عبر الرفوف بطول 30 مترًا)
- بنى مراكز البيانات 200GbE من نوع Leaf-Spine التي تربط مفاتيح أعلى الرفوف بمفاتيح منتصف الصفوف
- شبكات التخزين مع NVMe-oF عبر InfiniBand التي تتطلب نطاقًا تردديًا عاليًا وزمن انتقال منخفض عبر رفوف متعددة
- مجموعات تدريب الذكاء الاصطناعي/التعلم الآلي التي تستفيد من مفاتيح NVIDIA Quantum-2 عبر الرفوف المجاورة
- وصلات المفتاح إلى الخادم التي تتجاوز 20 مترًا، حتى 30 مترًا
- عمليات نشر مراكز البيانات واسعة النطاق التي تتطلب كابلات عالية الكثافة وفعالة من حيث استهلاك الطاقة عبر مسافات معتدلة
MFS1S00-H030V متوافق مع أي منفذ QSFP56 قياسي يتوافق مع SFF-8665. يتم دعمه بشكل أصلي في منصات مفاتيح InfiniBand و 200GbE من NVIDIA Mellanox، بالإضافة إلى العديد من مفاتيح 200GbE من جهات خارجية. تشمل المنصات التي تم التحقق من توافقها:
- مفاتيح InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
- محولات InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
- مفاتيح 200GbE من سلسلة NVIDIA Mellanox SN3700، SN4600
- مفاتيح 200G QSFP56 القياسية في الصناعة (التوافق يختلف؛ يرجى تأكيد دعم AOC)
| المعلمة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| جهد الإمداد (Vcc) | 3.135 | 3.3 | 3.465 | فولت |
| تبديد الطاقة (كل طرف، إعادة التوقيت قيد التشغيل على جميع المسارات) | — | 5.0 | 5.0 | واط |
| درجة حرارة علبة التشغيل | 0 | — | 701 | درجة مئوية |
| درجة حرارة التخزين | -40 | — | 85 | درجة مئوية |
| الرطوبة النسبية التشغيلية | 5 | — | 85 | % |
| معدل الإشارة (PAM4) | -100 جزء في المليون | 53.125 | +100 جزء في المليون | جيجابايت/ثانية |
| معدل الإشارة (NRZ، تحديد المعدل) | -100 جزء في المليون | 25.78125 | +100 جزء في المليون | جيجابايت/ثانية |
| معدل البيانات الإجمالي | — | 200 | 212.5 | جيجابت/ثانية |
| معدل خطأ البت (BER) | < 1E-15 | — | ||
| الطول (هذا الطراز) | 30 مترًا (MFS1S00-H030V) | متر | ||
| نوع الألياف | ألياف متعددة الأوضاع (MMF) 50/125 ميكرومتر | — | ||
| نوع الموصل | QSFP56 (متوافق مع SFF-8665) | — | ||
| مادة الغلاف | LSZH (دخان منخفض، خالٍ من الهالوجين) | — | ||
| نصف قطر الانحناء الأدنى (ديناميكي) | 30 ملم | ملم | ||
| تحمل ضوضاء الإمداد (10 هرتز - 10 ميجاهرتز) | 66 | ملي فولت ذروة إلى ذروة | ||
1يُسمح بقراءة درجة الحرارة الداخلية عبر DDM حتى 75 درجة مئوية. الحد الأقصى المطلق للتقييمات: Vcc -0.3 إلى 3.6 فولت؛ جهد دخل البيانات -0.3 إلى 3.465 فولت؛ عتبة الضرر 3.4 ديسيبل ميلي واط.
| رقم القطعة | الوصف | الطول |
|---|---|---|
| MFS1S00-H001V | كابل بصري نشط NVIDIA Mellanox، IB HDR، حتى 200 جيجابت/ثانية، QSFP56، LSZH | 1 متر |
| MFS1S00-H002V | — | 2 متر |
| MFS1S00-H003V | — | 3 متر |
| MFS1S00-H005V | — | 5 متر |
| MFS1S00-H010V | — | 10 متر |
| MFS1S00-H015V | — | 15 متر |
| MFS1S00-H020V | — | 20 متر |
| MFS1S00-H030V | الطراز المحدد – كابل بصري نشط بطول 30 مترًا | 30 مترًا |
| MFS1S00-H050V | — | 50 مترًا |
| MFS1S00-H100V | — | 100 متر |
ملاحظة: تحمل الطول للأطوال <5m: +300mm>
