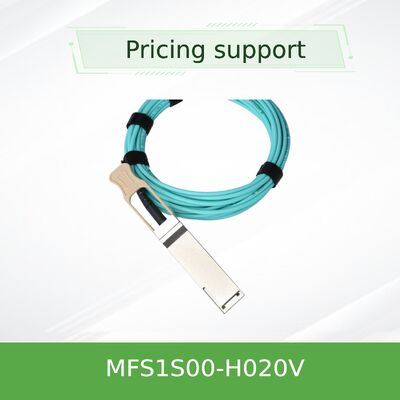

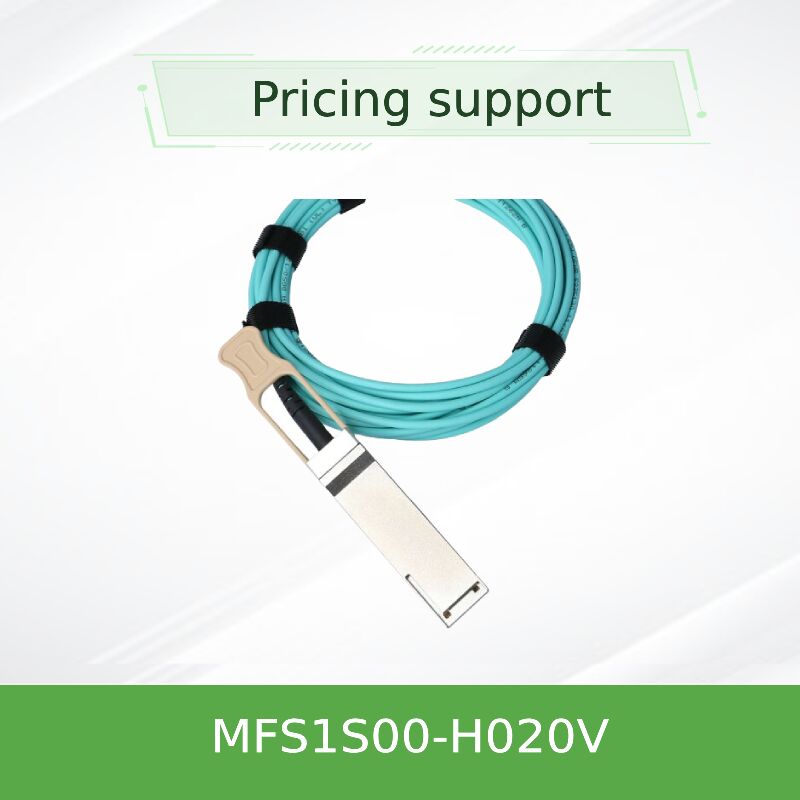

الـ NVIDIA Mellanox MFS1S00-H020V هو كابل بصري نشط عالي الأداء QSFP56 متعدد الأوضاع (MMF) بسرعة 200 جيجابت/ثانية، يوفر 20 مترًا من الاتصال الموثوق لمراكز البيانات من الجيل التالي ومجموعات الحوسبة عالية الأداء. مصمم لبيئات InfiniBand HDR (معدل بيانات مرتفع) و 200 جيجابت إيثرنت، يستفيد هذا الكابل البصري النشط من تعديل PAM4 بسرعة 50 جيجابت/ثانية لكل مسار (4x50G) لتحقيق نطاق ترددي إجمالي يبلغ 200 جيجابت/ثانية. مقارنةً بالكابلات السلبية DACs، التي تقتصر عادةً على 3-5 أمتار عند 200 جيجابت، يتيح MFS1S00-H020V سلامة إشارة فائقة على مسافات ممتدة، ونصف قطر انحناء أضيق، ووزن أقل، وتحسين تدفق الهواء، مع استهلاك 5.0 واط فقط لكل طرف (مع تمكين إعادة التوقيت). مبني بمصفوفات VCSEL ودائرة إعادة توقيت مدمجة، يوفر معدلات خطأ بت أفضل من 1E-15 وزمن استجابة منخفض يمكن التنبؤ به. متوافق تمامًا مع واجهة الإدارة SFF-8665 (QSFP56) و SFF-8636، الكابل قابل للتبديل السريع ومتوافق مع RoHS.

يستخدم MFS1S00-H020V بصريات نشطة تعتمد على VCSEL مع أربعة ألياف متعددة الأوضاع لكل طرف، يعمل كل مسار بسرعة 50 جيجابت/ثانية PAM4 (53.125 جيجابت/ثانية) لتحقيق نطاق ترددي إجمالي يبلغ 200 جيجابت/ثانية. يدمج الكابل معادلات إدخال قابلة للبرمجة وتقديم مسبق للإخراج، مما يتيح الضبط الدقيق لأنظمة المضيف المختلفة لزيادة هامش الارتباط إلى أقصى حد على مسافة 20 مترًا. يمكن تمكين إعادة التوقيت بشكل انتقائي لكل مسار، مما يقلل من الارتعاش عند معدلات البيانات العالية مع الحفاظ على التوافق مع الإصدارات السابقة مع السرعات المنخفضة (مثل 100 جيجابت/ثانية NRZ) عند تعطيل إعادة التوقيت. يعزز غلاف LSZH (منخفض الدخان وخالي من الهالوجين) السلامة من الحرائق في عمليات النشر الكثيفة. جميع الإلكترونيات النشطة مغلقة بإحكام داخل أغلفة موصلات QSFP56، ولا تتطلب طاقة خارجية تتجاوز 3.3 فولت القياسية من منفذ المضيف. يدعم الكابل تحديد المعدل عبر سجلات SFF-8636، مما يسمح بالتكوين لعمليات 25.78125 جيجابت/ثانية NRZ (EDR) أو 26.56250 جيجابت/ثانية PAM4 (HDR).

• مجموعات الحوسبة عالية الأداء (HPC) التي تستخدم شبكات InfiniBand HDR (وصلات بين الرفوف بطول 20 مترًا)
• بنى مراكز البيانات 200GbE من نوع Leaf-Spine التي تربط مفاتيح أعلى الرفوف بمفاتيح منتصف الصفوف
• شبكات التخزين مع NVMe-oF عبر InfiniBand التي تتطلب نطاقًا تردديًا عاليًا وزمن استجابة منخفض عبر رفوف متعددة
• مجموعات تدريب الذكاء الاصطناعي/التعلم الآلي التي تستفيد من مفاتيح NVIDIA Quantum-2 عبر الرفوف المتجاورة
• وصلات المفتاح إلى الخادم التي تتجاوز 10 أمتار، حتى 20 مترًا
• عمليات نشر مراكز البيانات واسعة النطاق التي تتطلب كابلات عالية الكثافة وفعالة من حيث استهلاك الطاقة على مسافات معتدلة

MFS1S00-H020V متوافق مع أي منفذ QSFP56 قياسي يتوافق مع SFF-8665. وهو مدعوم أصليًا في منصات مفاتيح InfiniBand و 200GbE من NVIDIA Mellanox، بالإضافة إلى العديد من مفاتيح 200GbE من طرف ثالث. تشمل المنصات المتوافقة التي تم التحقق منها:

• مفاتيح InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• محولات InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• مفاتيح 200GbE من سلسلة NVIDIA Mellanox SN3700، SN4600
• مفاتيح QSFP56 قياسية للصناعة بسرعة 200 جيجابت (التوافق يختلف؛ يرجى تأكيد دعم AOC)

¹ قراءة درجة الحرارة الداخلية عبر DDM حتى 75 درجة مئوية مسموح بها. الحد الأقصى المطلق للتقييمات: Vcc -0.3 إلى 3.6 فولت؛ جهد إدخال البيانات -0.3 إلى 3.465 فولت؛ عتبة الضرر 3.4 ديسيبل ميلي واط.

ملاحظة: تحمل الطول للأطوال <5m: +300mm>

• مدى ممتد عند 200 جيجابت/ثانية: كابلات DAC السلبية تقتصر عادةً على 3-5 أمتار عند 200 جيجابت/ثانية؛ يوفر AOC أداءً قويًا عند 20 مترًا وما بعدها.
• إدارة كابلات فائقة: أرق وأخف وزنًا وأكثر مرونة من كابلات DAC النحاسية؛ يدعم نصف قطر انحناء ضيق (30 ملم كحد أدنى).
• تحسين تدفق الهواء: تقليل العوائق في هياكل المفاتيح عالية الكثافة وأنظمة إدارة الكابلات.
• كفاءة طاقة محسنة: 5.0 واط لكل طرف عند 200 جيجابت/ثانية تنافسية للغاية للبصريات النشطة على مسافة 20 مترًا.
• تكييف إشارة مدمج: يتغلب EQ و التقديم المسبق القابلان للبرمجة على اختلافات لوحات الدوائر المطبوعة للمضيف وخسائر الموصلات.
• حصانة ضد التداخل الكهرومغناطيسي (EMI): الوسيط الليفي يلغي التداخل الكهربائي، وهو مثالي للبيئات اللاسلكية الحساسة.
• مراقبة التشخيص الرقمي (DDM): مراقبة الطاقة البصرية ودرجة الحرارة والجهد في الوقت الفعلي للصيانة الاستباقية.

الخدمة والدعم - Hong Kong Starsurge

كمزود موثوق لأجهزة الشبكات المدفوعة بالتكنولوجيا، تقدم مجموعة Hong Kong Starsurge دعمًا شاملاً لكابلات NVIDIA Mellanox البصرية النشطة. تشمل خدماتنا:

• تسليم عالمي مع أوقات تسليم تنافسية (توفر المخزون عند الطلب)
• التحقق الفني قبل البيع: فحوصات التوافق مع طرازات المفاتيح/الخوادم الخاصة بك
• استفسارات عن أطوال مخصصة للمشاريع الخاصة (تخضع للحد الأدنى لكمية الطلب)
• ضمان محدود لمدة عام واحد على الأجهزة (تغطية الشركة المصنعة للإصلاح أو الاستبدال)
• دعم استبدال المواد (RMA) والمساعدة في استكشاف الأخطاء وإصلاحها
• فريق هندسة مبيعات متعدد اللغات (الإنجليزية والصينية ولغات أخرى)

أسئلة متكررة

س: ما هو أقصى مدى تدعمه سلسلة MFS1S00-HxxxV؟

ج: تدعم سلسلة MFS1S00 ما يصل إلى 100 متر (MFS1S00-H100V). تم تحسين موديل H020V للوصلات بطول 20 مترًا.

س: هل هذا الكابل متوافق مع منافذ 100 جيجابت/ثانية (EDR)؟

ج: نعم، عن طريق ضبط سجلات تحديد المعدل بشكل مناسب (وضع NRZ بسرعة 25.78125 جيجابت/ثانية) وتعطيل إعادة التوقيت إذا لزم الأمر. ومع ذلك، فإن الاستخدام الأمثل هو عند 200 جيجابت/ثانية HDR. يرجى التحقق من توافق المضيف لبيئات السرعة المختلطة.

س: ما هو استهلاك الطاقة النموذجي عند 20 مترًا؟

ج: استهلاك الطاقة مستقل عن الطول؛ يستهلك كل طرف 5.0 واط نموذجيًا مع تمكين إعادة التوقيت، سواء كان طول الكابل 1 مترًا أو 100 مترًا.

س: هل يدعم الكابل مراقبة التشخيص الرقمي (DDM)؟

ج: نعم، توفر DDM مراقبة في الوقت الفعلي لقوة الإشارة البصرية للاستقبال/الإرسال، وتيار التحيز، وجهد الإمداد، ودرجة حرارة العلبة لكل مسار، مع عتبات تحذير/إنذار.

س: ما هو الضمان المقدم؟

ج: تقدم NVIDIA Mellanox ضمانًا محدودًا لمدة عام واحد على الأجهزة يغطي إصلاح الأجزاء أو استبدالها بسبب عيوب التصنيع.

س: هل يمكنني استخدام هذا الكابل مع مفاتيح غير Mellanox؟

ج: قد يعمل مع مفاتيح QSFP56 من طرف ثالث تدعم 200GbE والكابلات البصرية النشطة مع إعادة التوقيت. ومع ذلك، لا يمكن ضمان التوافق؛ نوصي بالتحقق من بائع المفتاح الخاص بك والاختبار قبل النشر على نطاق واسع.

الاحتياطات والتعامل

• لا تتجاوز جهد الإمداد الأقصى المطلق (3.6 فولت) لتجنب تلف دائم للبصريات الداخلية.
• تجنب الانحناءات أضيق من نصف قطر الانحناء الديناميكي البالغ 30 ملم لمنع تلف الألياف.
• احتفظ بأغطية الغبار على الموصلات حتى التركيب؛ يمكن أن يسبب التلوث تدهور الإشارة وزيادة معدل خطأ البت.
• قم بالتشغيل ضمن نطاق درجة حرارة العلبة 0-70 درجة مئوية لضمان الموثوقية المحددة.
• استخدم احتياطات ESD القياسية (أحزمة معصم مؤرضة، حصائر ESD) عند التعامل مع موصلات QSFP56.
• لا تسحب الكابل أو تضغط عليه من الموصلات؛ استخدم لسان السحب للفصل.
• يُصنف الكابل كمنتج ليزر من الفئة 1 وفقًا لـ IEC 60825-1. تجنب التعرض المباشر لفتحة الليزر.
