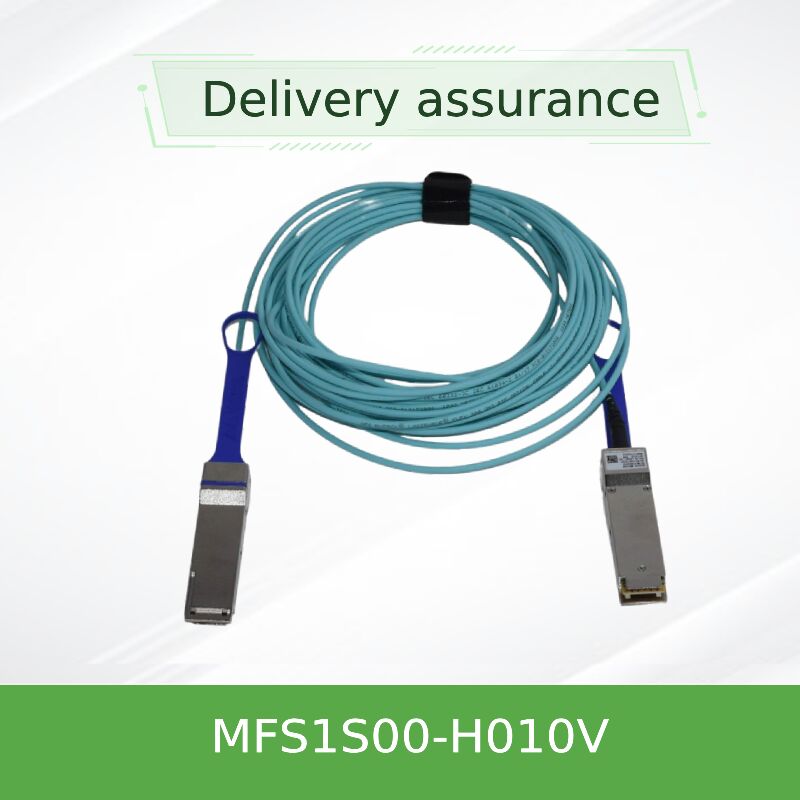

NVIDIA Mellanox MFS1S00-H010V 200Gb / s كابل QSFP56 النشط للصوتى 10m MMF AOC لـ InfiniBand HDR و 200GbE
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H010V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 10 متر |
| نموذج: | MFS1S00-H010V | اسم: | MFS1S00-H010V كابل Mellanox البصري النشط يصل إلى 200 جيجابايت/ثانية IB HDR QSFP56 كابل Mellanox AOC |
| الكلمة الرئيسية: | كابل ميلانوكس | ||
منتوج وصف
كابل بصري نشط NVIDIA Mellanox MFS1S00-H010V بسرعة 200 جيجابت/ثانية QSFP56 - بطول 10 أمتار
كابل بصري نشط عالي الكثافة 200G InfiniBand HDR / 200GbE | تعديل PAM4 | طاقة 5.0 واط (نموذجي) | تقنية VCSEL | غلاف LSZH
نظرة عامة على المنتج
الـ NVIDIA Mellanox MFS1S00-H010V هو كابل بصري نشط عالي الأداء QSFP56 متعدد الأوضاع (MMF) بسرعة 200 جيجابت/ثانية، يوفر 10 أمتار من الاتصال الموثوق لمراكز البيانات من الجيل التالي ومجموعات الحوسبة عالية الأداء. مصمم لبيئات InfiniBand HDR (معدل بيانات مرتفع) و 200 جيجابت إيثرنت، يستفيد هذا الكابل البصري النشط من تعديل PAM4 بسرعة 50 جيجابت/ثانية لكل مسار (4x50G) لتحقيق عرض نطاق ترددي إجمالي يبلغ 200 جيجابت/ثانية. مقارنةً بكابلات DAC السلبية، يتيح MFS1S00-H010V سلامة إشارة فائقة، ونصف قطر انحناء أضيق، ووزنًا أقل، وتحسين تدفق الهواء، مع استهلاك 5.0 واط فقط لكل طرف (مع تمكين إعادة التوقيت). تم بناؤه بمصفوفات VCSEL ودائرة إعادة توقيت مدمجة، ويوفر معدلات خطأ بت أفضل من 1E-15 وزمن استجابة منخفض يمكن التنبؤ به. متوافق تمامًا مع واجهة الإدارة SFF-8665 (QSFP56) و SFF-8636، الكابل قابل للتبديل السريع ومتوافق مع RoHS.
الميزات الرئيسية
معدل بيانات يصل إلى 200 جيجابت/ثانية
تعديل PAM4 4x 50 جيجابت/ثانية
تعديل PAM4 4x 50 جيجابت/ثانية
تبديد طاقة منخفض
5.0 واط نموذجي لكل طرف (مع تمكين إعادة التوقيت)
5.0 واط نموذجي لكل طرف (مع تمكين إعادة التوقيت)
إعادة توقيت قابلة للتحديد لكل مسار
لإرسال واستقبال بمعدلات تصل إلى 50 جيجابت/ثانية
لإرسال واستقبال بمعدلات تصل إلى 50 جيجابت/ثانية
تكييف إشارة قابل للبرمجة
سعة خرج الاستقبال، التقديم المسبق؛ معادِل إدخال الإرسال
سعة خرج الاستقبال، التقديم المسبق؛ معادِل إدخال الإرسال
طول 10 أمتار
مثالي للوصلات بين الرفوف وبين الصفوف
مثالي للوصلات بين الرفوف وبين الصفوف
قوي ومتوافق
RoHS، SFF-8665 QSFP56، إدارة SFF-8636 I²C
RoHS، SFF-8665 QSFP56، إدارة SFF-8636 I²C
QSFP56 قابل للتبديل السريع
منفذ قياسي، مصدر طاقة واحد 3.3 فولت
منفذ قياسي، مصدر طاقة واحد 3.3 فولت
مراقبة التشخيص الرقمي (DDM)
مراقبة الطاقة البصرية ودرجة الحرارة والجهد في الوقت الفعلي
مراقبة الطاقة البصرية ودرجة الحرارة والجهد في الوقت الفعلي
التكنولوجيا والتصميم
يستخدم MFS1S00-H010V بصريات نشطة تعتمد على VCSEL مع أربعة ألياف متعددة الأوضاع لكل طرف، يعمل كل مسار بسرعة 50 جيجابت/ثانية PAM4 (53.125 جيجابت/ثانية) لتحقيق عرض نطاق ترددي إجمالي يبلغ 200 جيجابت/ثانية. يدمج الكابل معادلات إدخال قابلة للبرمجة وتقديم مسبق للإخراج، مما يتيح الضبط الدقيق لأنظمة المضيف المختلفة لزيادة هامش الارتباط. يمكن تمكين إعادة التوقيت بشكل انتقائي لكل مسار، مما يقلل من الارتعاش عند معدلات البيانات العالية مع الحفاظ على التوافق مع الإصدارات السابقة مع السرعات المنخفضة (مثل 100 جيجابت/ثانية NRZ) عند تعطيل إعادة التوقيت. يعزز غلاف LSZH (منخفض الدخان وخالي من الهالوجين) السلامة من الحرائق في عمليات النشر الكثيفة. جميع الإلكترونيات النشطة مغلقة بإحكام داخل أغلفة موصلات QSFP56، ولا تتطلب طاقة خارجية تتجاوز 3.3 فولت القياسية من منفذ المضيف. يدعم الكابل تحديد المعدل عبر سجلات SFF-8636، مما يسمح بالتكوين لعمليات NRZ بسرعة 25.78125 جيجابت/ثانية (EDR) أو PAM4 بسرعة 26.56250 جيجابت/ثانية (HDR).
عمليات النشر النموذجية
- مجموعات الحوسبة عالية الأداء (HPC) التي تستخدم شبكات InfiniBand HDR (وصلات بين الرفوف بطول 10 أمتار)
- بنى مراكز البيانات 200GbE من نوع Leaf-Spine التي تربط مفاتيح أعلى الرف بمفاتيح منتصف الصف
- شبكات التخزين مع NVMe-oF عبر InfiniBand التي تتطلب عرض نطاق ترددي عالي وزمن استجابة منخفض
- مجموعات تدريب الذكاء الاصطناعي/التعلم الآلي التي تستفيد من مفاتيح NVIDIA Quantum-2 عبر الرفوف المتجاورة
- وصلات المفتاح إلى الخادم التي تتجاوز 5 أمتار، حتى 10 أمتار
- عمليات نشر مراكز البيانات فائقة النطاق التي تتطلب كابلات عالية الكثافة وفعالة من حيث استهلاك الطاقة
التوافق
MFS1S00-H010V متوافق مع أي منفذ QSFP56 قياسي يتوافق مع SFF-8665. وهو مدعوم أصليًا في منصات مفاتيح InfiniBand HDR و 200GbE من NVIDIA Mellanox، بالإضافة إلى العديد من مفاتيح 200GbE من جهات خارجية. تشمل المنصات المتوافقة التي تم التحقق منها:
- مفاتيح InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
- بطاقات InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
- مفاتيح 200GbE من سلسلة NVIDIA Mellanox SN3700، SN4600
- مفاتيح 200G QSFP56 القياسية في الصناعة (يختلف التوافق؛ يرجى تأكيد دعم AOC)
ملاحظة: للحصول على الأداء الأمثل، قم بتمكين إعادة التوقيت عند 50G PAM4 لكل مسار. تحقق من دعم AOC لطراز المفتاح الخاص بك قبل الطلب. يجب تكوين سجلات تحديد المعدل بشكل مناسب لعمليات HDR.
المواصفات الفنية
| المعلمة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| جهد الإمداد (Vcc) | 3.135 | 3.3 | 3.465 | فولت |
| تبديد الطاقة (كل طرف، إعادة التوقيت قيد التشغيل على جميع المسارات) | — | 5.0 | 5.0 | واط |
| درجة حرارة حالة التشغيل | 0 | — | 701 | درجة مئوية |
| درجة حرارة التخزين | -40 | — | 85 | درجة مئوية |
| الرطوبة النسبية التشغيلية | 5 | — | 85 | % |
| معدل الإشارة (PAM4) | -100 جزء في المليون | 53.125 | +100 جزء في المليون | جيجابايت/ثانية |
| معدل الإشارة (NRZ، تحديد المعدل) | -100 جزء في المليون | 25.78125 | +100 جزء في المليون | جيجابايت/ثانية |
| معدل البيانات الإجمالي | — | 200 | 212.5 | جيجابت/ثانية |
| معدل خطأ البت (BER) | < 1E-15 | — | ||
| الطول (هذا الطراز) | 10 أمتار (MFS1S00-H010V) | متر | ||
| نوع الألياف | ألياف متعددة الأوضاع (MMF) 50/125 ميكرومتر | — | ||
| نوع الموصل | QSFP56 (متوافق مع SFF-8665) | — | ||
| مادة الغلاف | LSZH (منخفض الدخان وخالي من الهالوجين) | — | ||
| نصف قطر الانحناء الأدنى (ديناميكي) | 30 ملم | ملم | ||
| تحمل ضوضاء الإمداد (10 هرتز - 10 ميجاهرتز) | 66 | ملي فولت ذروة إلى ذروة | ||
1يُسمح بقراءة درجة الحرارة الداخلية عبر DDM حتى 75 درجة مئوية. الحد الأقصى المطلق للتقييمات: Vcc -0.3 إلى 3.6 فولت؛ جهد إدخال البيانات -0.3 إلى 3.465 فولت؛ عتبة الضرر 3.4 ديسيبل ميلي واط.
دليل الاختيار - سلسلة MFS1S00-HxxxV (200 جيجابت/ثانية QSFP56 MMF AOC)
| رقم القطعة | الوصف | الطول |
|---|---|---|
| MFS1S00-H001V | كابل بصري نشط NVIDIA Mellanox، IB HDR، يصل إلى 200 جيجابت/ثانية، QSFP56، LSZH | 1 متر |
| MFS1S00-H002V | — | 2 متر |
| MFS1S00-H003V | — | 3 متر |
| MFS1S00-H005V | — | 5 متر |
| MFS1S00-H010V | الطراز المحدد - كابل بصري نشط بطول 10 أمتار | 10 متر |
| MFS1S00-H015V | — | 15 متر |
| MFS1S00-H020V | — | 20 متر |
| MFS1S00-H030V | — | 30 متر |
| MFS1S00-H050V | — | 50 متر |
| MFS1S00-H100V | — | 100 متر |
ملاحظة: تحمل الطول للأطوال <5m: +300mm>
كمزود موثوق به للأجهزة الشبكية المعتمد على التكنولوجيا، تقدم مجموعة Hong Kong Starsurge دعمًا شاملاً لكابلات NVIDIA Mellanox البصرية النشطة. تشمل خدماتنا:مزايا مقارنة بكابلات DAC السلبية والكابلات البديلة
الخدمة والدعم - Hong Kong Starsurge
أسئلة متكررة
س: ما هو الفرق بين MFS1S00-H010V والجيل السابق من الكابلات البصرية النشطة 100G؟
ج: يدعم MFS1S00-H010V سرعة 200 جيجابت/ثانية باستخدام تعديل PAM4 4x50G، بينما تستخدم الكابلات البصرية النشطة 100G تعديل NRZ 4x25G. تم تصميمه لشبكات InfiniBand HDR و 200GbE، ويوفر ضعف عرض النطاق الترددي لمجموعات HPC والذكاء الاصطناعي من الجيل التالي.
س: هل هذا الكابل متوافق مع الإصدارات السابقة مع منافذ 100 جيجابت/ثانية (EDR)؟
ج: نعم، عن طريق ضبط سجلات تحديد المعدل بشكل مناسب (وضع NRZ بسرعة 25.78125 جيجابت/ثانية) وتعطيل إعادة التوقيت إذا لزم الأمر. ومع ذلك، فإن الاستخدام الأمثل هو عند 200 جيجابت/ثانية HDR. يرجى التحقق من توافق المضيف لبيئات السرعة المختلطة.
س: ما هو استهلاك الطاقة النموذجي لطول 10 أمتار؟
ج: استهلاك الطاقة مستقل عن الطول؛ يستهلك كل طرف 5.0 واط نموذجيًا مع تمكين إعادة التوقيت، سواء كان طول الكابل 1 متر أو 100 متر.
س: هل يدعم الكابل مراقبة التشخيص الرقمي (DDM)؟
ج: نعم، توفر DDM مراقبة في الوقت الفعلي لقوة الإشارة البصرية للاستقبال/الإرسال، وتيار التحيز، وجهد الإمداد، ودرجة حرارة العلبة لكل مسار، مع عتبات تحذير/إنذار.
س: ما هو الضمان المقدم؟
ج: تقدم NVIDIA Mellanox ضمانًا محدودًا لمدة عام واحد على الأجهزة يغطي إصلاح الأجزاء أو استبدالها لعيوب التصنيع.
س: هل يمكنني استخدام هذا الكابل مع مفاتيح غير Mellanox؟
ج: قد يعمل مع مفاتيح QSFP56 من جهات خارجية تدعم 200GbE والكابلات البصرية النشطة مع إعادة التوقيت. ومع ذلك، لا يمكن ضمان التوافق؛ نوصي بالتحقق من بائع المفتاح الخاص بك والاختبار قبل النشر على نطاق واسع.
