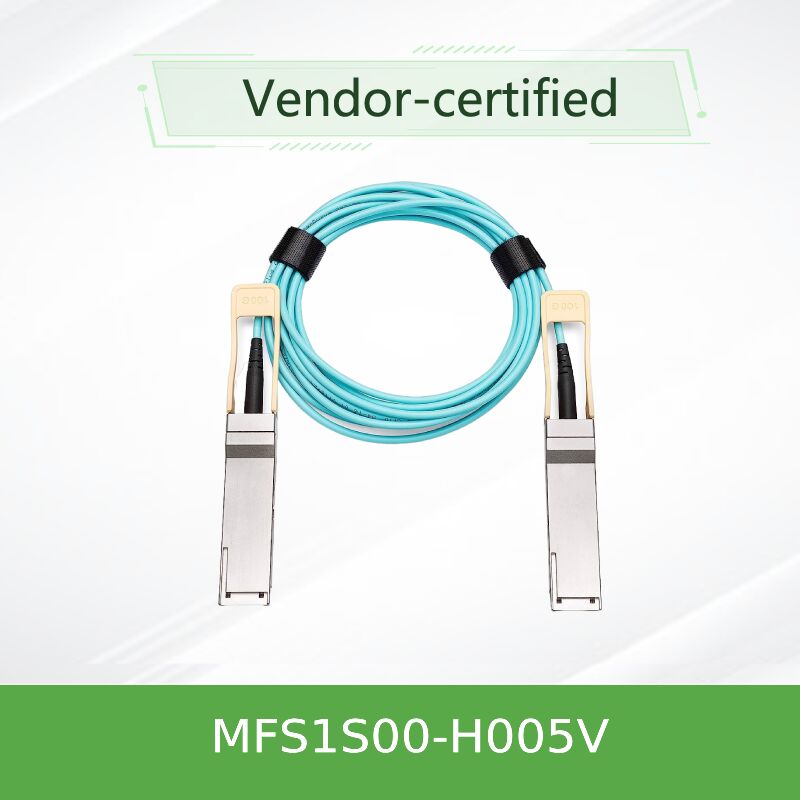

كابل بصري نشط NVIDIA Mellanox MFS1S00-H005V بسرعة 200 جيجابت/ثانية QSFP56 - 5 متر MMF AOC لشبكات InfiniBand HDR و 200GbE

الـNVIDIA Mellanox MFS1S00-H005Vهو كابل ضوئي فعال ذو أداء عالي 200Gb/s QSFP56 Multi-Mode Fiber (MMF) ، يوفر 5 أمتار من الاتصال الموثوق به لمراكز البيانات من الجيل التالي ومجموعات الحوسبة عالية الأداء.تم تصميم هذا AOC لبيئات InfiniBand HDR (سرعة البيانات العالية) و 200 Gigabit Ethernet ، ويستفيد من تعديل PAM4 50Gb / s لكل مسار (4x50G) لتحقيق عرض النطاق الترددي إجمالي 200Gb / s.بالمقارنة مع DACs السلبية، يوفر MFS1S00-H005V سلامة إشارة متفوقة ، وأشعة انحناء أكثر تشدداً ، وخفض الوزن ، وتحسين تدفق الهواء ، مع استهلاك 5.0W نموذجي فقط لكل طرف (مع تمكين إعادة التوقيت).بنيت مع صفائح VCSEL ودورات إعادة التوقيت المتكاملة، يوفر معدلات خطأ بت أفضل من 1E-15 وتأخير منخفض يمكن التنبؤ به. متوافق تمامًا مع واجهة إدارة SFF-8665 (QSFP56) و SFF-8636 ، ويمكن توصيل الكابل بالشاشة الساخنة ومتوافقًا مع RoHS.

يستخدم MFS1S00-H005V البصريات النشطة القائمة على VCSEL مع أربعة خيوط ألياف متعددة الأوضاع لكل نهاية ، يعمل كل شريط في 50Gb / s PAM4 (53.125 GBd) لتحقيق عرض النطاق الترددي الإجمالي 200Gb / s.يدمج الكابل موازين المدخلات القابلة للبرمجة، مما يتيح ضبطًا دقيقًا لأنظمة المضيف المختلفة لتحقيق أقصى قدر من هامش الرابط. يمكن تمكين إعادة التوقيت بشكل انتقائي لكل شريط ،الحد من التشنج في معدلات البيانات العالية مع الحفاظ على التوافق الخلفي مع سرعات أقل (.g., 100Gb/s NRZ) عندما يتم تعطيل إعادة التوقيت. تعزز سترة LSZH (Low Smoke Zero Halogen) سلامة الحرائق في عمليات النشر الكثيفة.يتم إغلاق جميع الإلكترونيات النشطة بشكل مغلق داخل غرف الاتصال QSFP56، لا يتطلب أي طاقة خارجية تتجاوز 3.3 فولت القياسية من منفذ المضيف. يدعم الكابل تحديد المعدل عبر سجلات SFF-8636 ، مما يسمح بتكوين 25.78125 GBd NRZ (EDR) أو 26.56250 GBd عملية PAM4 (HDR).

• مجموعات الحوسبة عالية الأداء (HPC) باستخدام أنسجة InfiniBand HDR (روابط داخل الرف أو الرصيف المجاورة)
• بنيات مركز البيانات 200GbE العمود الفقري التي تربط مفاتيح أعلى الرف مع عقد الحوسبة
• شبكات التخزين مع NVMe-oF عبر InfiniBand التي تتطلب عرض نطاق ترددي كبير وفترة تأخير منخفضة
• مجموعات تدريب الذكاء الاصطناعي / ML تستفيد من مفاتيح NVIDIA Quantum-2
• اتصالات التبديل إلى الخادم داخل نفس الرف أو بين الرفات المجاورة
• توزيعات مركز البيانات على نطاق واسع تتطلب كابلات عالية الكثافة وكفاءة الطاقة

MFS1S00-H005V متوافق مع أي منفذ QSFP56 قياسي يتوافق مع SFF-8665. وهو مدعوم بشكل أصلي في منصات NVIDIA Mellanox InfiniBand HDR و 200GbE ،وكذلك العديد من مفتاحي 200GbE من طرف ثالثالمنصات المتوافقة المؤكدة تشمل:

• NVIDIA Mellanox Quantum-2 (QSFP56) مفاتيح InfiniBand
• محولات NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand
• محولات NVIDIA Mellanox SN3700 و SN4600 سلسلة 200GbE
• أجهزة التبديل القياسية في الصناعة 200G QSFP56 (التوافق يختلف، يرجى تأكيد دعم AOC)

¹يسمح بقراءة درجة الحرارة الداخلية من خلال DDM حتى 75 درجة مئوية. القيم القصوى المطلقة: Vcc -0.3 إلى 3.6 فولت؛ جهد إدخال البيانات -0.3 إلى 3.465 فولت؛ عتبة الضرر 3.4 ديسيبل.

الملاحظة: التسامح الطويل للأطوال <5m: +300mm / -0mm ؛ ل5m ≤ طول < 50m: +500mm / -0mm.

• المدى الممتد عند 200G:عادة ما تقتصر DACs السلبية على 3-5m عند 200G ؛ يوفر AOC أداءً قويًا عند 5m وما بعده.
• إدارة الكابلات المتقدمة:رقيقة وأخف وزنا وأكثر مرونة من DACs النحاسية ؛ يدعم نصف قطر الانحناء الضيق (30 ملم دقيقة).
• تحسين تدفق الهواء:الحد من العائق في هيكل المفتاح ذو الكثافة العالية وأنظمة إدارة الكابلات.
• كفاءة طاقة محسنة:5.0 واط لكل طرف عند 200 جيجيتات تنافسية للغاية للنور النشط.
• تكييف إشارة متكامل:يمكن برمجة إكس والتركيز المسبق للتغلب على اختلافات PCB المضيف وخسائر الموصول.
• الحصانة من إم إيه:وسيلة الألياف تُقضي على التداخلات الكهربائية، مثالية للبيئات الحساسة للأوتار الراديوية.
• مراقبة التشخيص الرقمي (DDM):مراقبة في الوقت الحقيقي للطاقة البصرية ودرجة الحرارة و الجهد للحفاظ على الصيانة الاستباقية.

كمزود موثوق به من أجهزة الشبكات القائمة على التكنولوجيا ، تقدم مجموعة ستارسورج في هونغ كونغ دعمًا شاملًا للكابلات البصرية النشطة NVIDIA Mellanox. تشمل خدماتنا:

• التسليم العالمي مع أوقات تسليم تنافسية (توفر المخزون عند الطلب)
• التحقق التقني قبل البيع: فحص التوافق مع نماذج المفتاح / الخادم
• استفسارات الطول المخصص للمشاريع الخاصة (خاضعة لمجموعة المقترحات)
• الضمان المحدود للجهاز لمدة سنة واحدة (غطاء الشركة المصنعة لإصلاح أو استبدال)
• دعم RMA ومساعدة في حل المشكلات
• فريق مهندس المبيعات متعدد اللغات (الإنجليزية والصينية وغيرها)

• لا تتجاوز أقصى فولت من التيار الكهربائي المطلق (3.6 فولت) لتجنب الأضرار الدائمة للبصريات الداخلية.
• تجنب الانحناءات التي تكون أكثر تشدداً من نصف قطر الانحناء الديناميكي 30 ملم لمنع تلف الألياف.
• الحفاظ على أغطية الغبار على الموصلات حتى التثبيت ؛ التلوث يمكن أن يسبب تدهور الإشارة وزيادة BER.
• تعمل ضمن نطاق درجة حرارة الحجرة 0-70 درجة مئوية لتحقيق الموثوقية المحددة.
• استخدم الاحتياطات القياسية لـ ESD (أشرطة معصم أرضية ، حصائر ESD) عند التعامل مع موصلات QSFP56.
• لا تسحب أو تضغط على الكابل بواسطة الموصولات؛ استخدم علامة التبويب لسحب لقطع الاتصال.
• يتم تصنيف الكابل على أنه منتج ليزر من الفئة 1 وفقًا لـ IEC 60825-1. تجنب التعرض المباشر لتفتيح الليزر.
