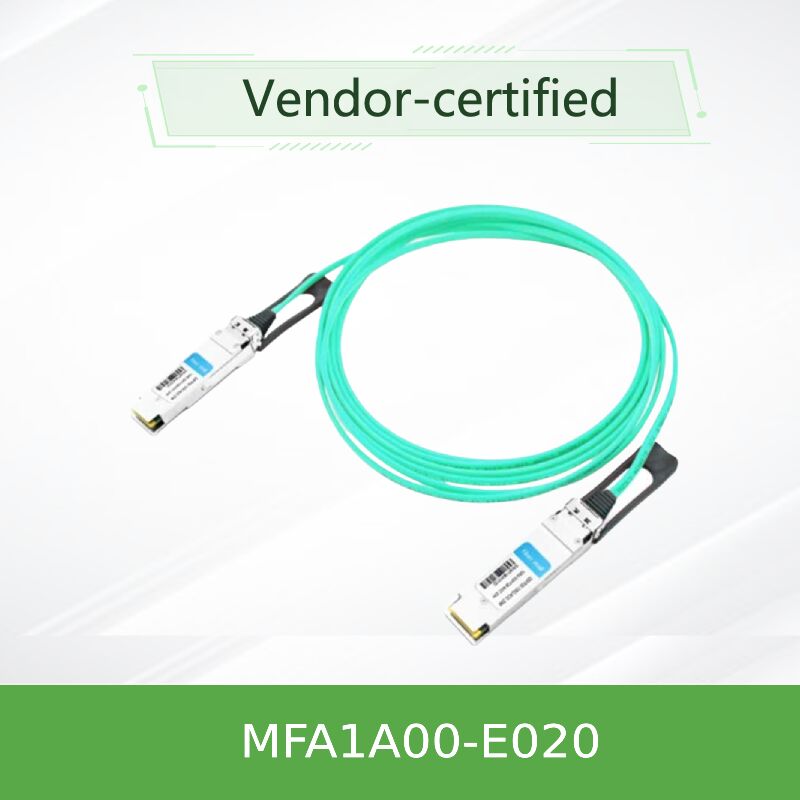

Mellanox MFA1A00-E020 100 جيجابت/ثانية QSFP28 كابل ضوئي نشط - 20 متر MMF AOC لـ InfiniBand EDR و100 جيجابت إيثرنت
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFA1A00-E020 |
| وثيقة: | MFA1A00-xxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | طول: | 20 م |
| جهد الإمداد: | -0.3 ~ 3.6V | جهد إدخال البيانات: | -0.3 ~ 3.465V |
| التحكم في الجهد الإدخال: | -0.3 ~ 4.0V | عتبة الضرر: | 3.4dbm |
منتوج وصف
أداء عالي 100G EDR InfiniBand / 100GbE كابل بصري نشط طاقة منخفضة (2.2W) مدى وصول يصل إلى 100 متر تقنية QSFP28 قابلة للشحن الساخن تقنية VCSEL
الـميلينوكس MFA1A00-E020هو كابل بصري نشط 100Gb/s QSFP28 Multi-Mode Fiber (MMF) مصمم لمراكز البيانات عالية الأداء ومجموعات HPC. جزء من سلسلة LinkX من Mellanox،هذا AOC 20 متر يوفر الاتصال الموثوق به ل InfiniBand EDR (سرعة البيانات المحسنة) و 100GbE البيئاتعلى عكس DACs السلبية، MFA1A00-E020 تمكن المسافات الأطول، وأشعة انحناء أكثر تشددا، وتحسين تدفق الهواء مع استهلاك 2.2W فقط نموذجية لكل نهاية (مع إعادة التوقيت).بنيت مع صفائح VCSEL و إعادة التوقيت المتكاملة، يوفر معدل خطأ البت أفضل من 1E-15 ، مما يضمن تأخيرًا منخفضًا يمكن التنبؤ به ووحدة الإشارة. هذا الكابل متوافق تمامًا مع SFF-8665 ويدعم التوصيل الساخن للتنفيذ البسيط.
قنوات 4 × 25G NRZ
2.2W في كل نهاية (إعادة تشغيل)
لكل ممر لـ TX و RX عند 25-26Gb/s
Rx نطاق الإخراج ، التأكيد المسبق ؛ Tx معادلة المدخلات
ما يصل إلى 100 متر (النموذج 20 متر)
RoHS، SFF-8665، SFF-8636 إدارة I2C
منفذ قياسي QSFP28
موثوقية عالية للبيانات الحرجة
يستخدم MFA1A00-E020 البصريات النشطة القائمة على VCSEL مع أربعة خيوط من الألياف متعددة الأوضاع في كل نهاية. يعمل كل شريط حتى 26Gb / s ، لتحقيق عرض النطاق الترددي إجمالي 100Gb / s.يدمج الكابل موازين المدخلات القابلة للبرمجة، مما يسمح بالتنسيق الدقيق لأنظمة المضيف المختلفة. يمكن تمكين إعادة التوقيت لكل ممر للحد من التشنج وضمان سلامة الإشارة عند معدلات 25G ،في حين أن الكابل لا يزال متوافقا إلى الوراء مع سرعات أقل دون إعادة التوقيتتعزز سترة LSZH (Low Smoke Zero Halogen) السلامة في عمليات النشر الكثيفة. يتم إقامة جميع المكونات النشطة داخل موصلات QSFP28 المغلقة ، ولا تتطلب أي طاقة خارجية خارج المعيار 3.إمدادات 3 فولتهذه التكنولوجيا تفوق DACs السلبية في المسافة والمرونة، وهو أمر ضروري للاتصال من أعلى الرف إلى نهاية الصف.
- مجموعات الحوسبة عالية الأداء (HPC) باستخدام أنسجة InfiniBand EDR
- معماريات عمود العمود الفقري لمركز البيانات 100GbE
- شبكات تخزين تربط NVMe-oF أو أنظمة ملفات موزعة
- الشبكات الحكومية والبحثية والتعليمية التي تتطلب روابط 100G ذات تأخير منخفض
- اتصالات التبديل إلى الخادم أكثر من 5 أمتار (على سبيل المثال ، 20 متر بين الرفوف)
- إنتاج ما بعد الإعلام والترفيه مع تدفقات عمل عالية النطاق الترددي
MFA1A00-E020 متوافق مع أي منفذ QSFP28 قياسي يتوافق مع SFF-8665. يتم دعمه بشكل أصلي في Mellanox (NVIDIA) InfiniBand المفاتيح والمحولات (جيل EDR) ،وكذلك العديد من المفاتيح 100GbE من طرف ثالث مع البرمجيات الثابتة المناسبة AOCتشمل المنصات المتوافقة النموذجية:
- محولات سلسلة NVIDIA Mellanox Quantum TM / SB7800
- محولات NVIDIA Mellanox ConnectX®-4/5/6 InfiniBand
- أجهزة التبديل القياسية في الصناعة 100G QSFP28 (أريستا، سيسكو، جونيبر)
- الخوادم مع بطاقات واجهة الشبكة QSFP28 (100GbE)
| المعلم | دقيقة | نموذجي | ماكس | الوحدة |
|---|---|---|---|---|
| تشغيل الكهرباء (Vcc) | 3.135 | 3.3 | 3.465 | V |
| تشتيت الطاقة (كل طرف، لا إعادة التوقيت) | | 1.5 | 1.8 | W |
| تبديد الطاقة (إعادة التوقيت على جميع المسارات) | | 2.2 | 2.5 | W |
| درجة حرارة الحجرة | 0 | | 70 | °C |
| الرطوبة النسبية للعمل | 5 | | 85 | % |
| معدل البيانات لكل مسار | | 25.78 | 26 | جيجابايت/ثانية |
| معدل بيانات مجمعة | | 100 | 104 | جيجابايت/ثانية |
| BER | < 1E-15 | | ||
| الطول (هذا النموذج) | 20 متر (MFA1A00-E020) | م | ||
| نوع الألياف | ألياف متعددة الأوضاع (MMF) | |||
| نوع الجهاز | QSFP28 (متوافق مع SFF-8665) | |||
| مادة السترة | LSZH (الهيولوجين منخفض الدخان صفر) | |||
| تحمل الضوضاء من الإمدادات | 66 ميفلوتشيبل (10 هرتز-10 ميه هرتز) | |||
الملاحظة: قيم تبديد الطاقة لكل طرف. القيم القصوى المطلقة: Vcc -0.3 إلى 3.6V ؛ فولتاج مدخل البيانات -0.3 إلى 3.465V.
| رقم الجزء | الوصف | الطول |
|---|---|---|
| MFA1A00-E001 | كابل الألياف النشطة Mellanox ، IB EDR ، 100Gb / s ، QSFP ، LSZH | 1 متر |
| MFA1A00-E01A | كابل الألياف النشطة Mellanox، IB EDR، QSFP | 1.5m |
| MFA1A00-E002 | كابل الألياف النشطة Mellanox | 2 متر |
| MFA1A00-E003 | | 3م |
| MFA1A00-E004 | | 4م |
| MFA1A00-E005 | | 5 م |
| MFA1A00-E010 | | 10 م |
| MFA1A00-E015 | | 15 متر |
| MFA1A00-E020 | النموذج المختار: 20 متر AOC | 20 متر |
| MFA1A00-E030 | | 30 متر |
| MFA1A00-E050 | | 50 متر |
| MFA1A00-E100 | | 100 متر |
- نطاق أطول:حتى 100m مقابل 5-7m لـ DAC السلبي عند 100G.
- إدارة أفضل للكابلات:أنحف وأخف وزناً وأكثر مرونة؛ أشعة ثني أكثر تشدداً.
- تحسين تدفق الهواء:انخفاض العائق في مفاتيح الكثافة العالية.
- طاقة أقل من النحاس النشط:فقط 2.2W لكل نهاية (معدل التوقيت) - كفاءة الطاقة.
- تكييف إشارة متكامل:معدل إقناع قابل للبرمجة والتركيز المسبق على قوة الرابط
- الحصانة من إم إيه:الألياف تقضي على التداخلات الكهربائية
كشريك معتمد ومزود مدفوع بالتكنولوجيا ، تقدم Starsurge دعمًا كاملًا قبل البيع وبعد البيع لكابلات Mellanox النشطة البصرية. تشمل خدماتنا:
- التسليم العالمي مع أوقات التسليم التنافسية
- التحقق التقني: فحص التوافق، مساعدة التكوين
- استفسارات الطول المخصصة (مخضعة لـ MOQ)
- الضمان المحدود للأجهزة لمدة سنة واحدة (تغطية الشركة المصنعة)
- دعم RMA وإصلاح الأخطاء
- فريق مهندس المبيعات متعدد اللغات
- لا تتجاوز حد أقصى لجهد التغذية (3.6 فولت) لتجنب التلف الدائم.
- تجنب الانحناءات الضيقة تحت الحد الأدنى من نصف قطر الانحناء للألياف (عادة 30 ملم ديناميكية).
- تعامل مع الموصلات بحذر؛ يجب أن تبقى أغطية الغبار على حتى التثبيت.
- تعمل ضمن درجة حرارة الحالة 0-70 درجة مئوية للأداء المحدد.
- تأكد من حماية ESD المناسبة عند التعامل مع موصلات QSFP28.
تأسست في عام 2008،هونغ كونغ ستارزورج جروب كو، المحدودةهي مزود مدفوع بالتكنولوجيا لأجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تخدم القطاعات الحكومية والرعاية الصحية والتصنيع والتعليم والتمويل والشركات في جميع أنحاء العالم,ستارسورج توفر معدات شبكة موثوقة بما في ذلك المفاتيح، NICs، نقاط الوصول اللاسلكية، والكابلات البصرية النشطة.والقدرات العالمية للتسليم، ستارسورج تضمن خدمة استجابة وحلول البنية التحتية المخصصة كشريك موثوق به للعلامات التجارية الرائدة مثل ميلانوكسستارسورج تجمع الخبرة التقنية مع التميز في سلسلة التوريد.
- ▪ 100 جيجابايت / ثانية (4x25G NRZ)
- ▪ طول 20 متراً (أيضًا 1-100 متراً)
- ▪ الطاقة: 2.2 واط (معدل)
- ▪ تكنولوجيا VCSEL + MMF
- ▪ سترة LSZH، RoHS
- ▪ InfiniBand EDR / 100GbE جاهز
- ▪ NVIDIA Mellanox المفاتيح الكمية
- ▪ أجهزة التكيف ConnectX-4/5/6
- ▪ 100G QSFP28 المفتاحات (أريستا 7060/7280، سيسكو نيكسوس 9300، جونيبر QFX)
- ▪ خوادم طرف ثالث مع معيار QSFP28
- ▪ غير متوافق مع منافذ 40G فقط
- ✓ تأكيد نوع المنفذ: QSFP28 (ليس QSFP+)
- ✓ الطول المطلوب والمسافة المرورية
- ✓ نطاق درجة حرارة العمل (0-70 درجة مئوية)
- ✓ دعم التبديل لـ AOC / retiming
- ✓ سياسة الضمان و RMA
- ✓ وقت التنفيذ وتسعير السلع بالجملة
