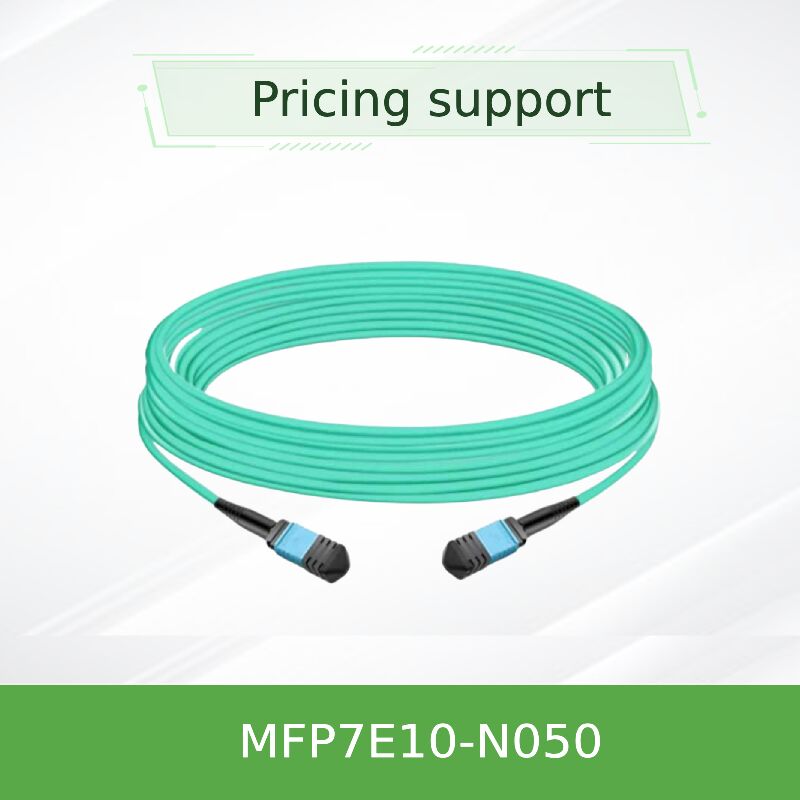

NVIDIA MFP7E10-N050 50m MPO APC كابل الألياف متعددة الأوضاع OM4 Extended Reach InfiniBand & Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N050 (980-9I57Y-00N050) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MFP7E10-N050 | طول: | 50 م |
|---|---|---|---|
| نوع الألياف: | multimode OM4 | موصلات: | MPO-12/APC (أنثى) |
| فقدان الإدراج: | ≤ 0.37 ديسيبل | خسارة العودة: | ≥ 35 ديسيبل |
| إبراز: | كابلات الألياف متعددة الوسائط MPO APC,50m كابل نفيديا,MFP7E10-N050,50m Nvidia Cable,MFP7E10-N050 |
||
منتوج وصف
مصمم بدقة 50 متراً كابل صناعي من الألياف الضوئية السلبية متعددة الوسائط يستخدم ألياف OM4 لتطبيقات المدى الممتد.و سترة LSZH القوية. يمكّن الاتصال المباشر بين أجهزة OSFP 800G ذات الموانئ المزدوجة و أجهزة OSFP 400G ذات الموانئ الواحدة و أجهزة QSFP112 عبر فترات أطول في بنيات مركز البيانات ذات الأوراق العمودية.
الطول: 50 متراً (التسامح +2% × L / -0)
نوع الألياف: OM4 Multimode (50/125 ميكرومتر) ️ محسّنة للوصول إلى 50 م مع ما يصل إلى 4 وحدات اتصال
الاتصال: MPO-12/APC (التواصل الجسدي الزاوي) الإناث إلى MPO-12/APC الإناث
إن NVIDIA MFP7E10-N050 هو العضو الممتد من عائلة كابلات MFP7E10-Nxxx الضوئية السلبية متعددة الأوضاع.هذا الكابل 50 متر يحقق أقصى مسافة اتصال مدعومة من قبل السلسلة، مما يجعلها الحل المثالي لطوبولوجيات العمود الفقري، والاتصالات المتبادلة بين الصفوف، والاتصالات من نهاية الصف إلى نهاية الصف داخل مراكز البيانات الحديثة.يحتوي الكابل على 8 ألياف نشطة داخل مرفق MPO-12/APC من 12 ألياف، مع أربعة ألياف غير نشطة تعمل كأعضاء قوة للحفاظ على السلامة الهيكلية.
تم تصميمه خصيصًا لنظام NVIDIA للشبكات عالية السرعة ، ويدعم 800Gb / s OSFP ناقلات OSFP مزدوجة الموانئ وكذلك وحدات OSFP و QSFP112 ذات منفذ واحد 400Gb / s.يوفر الاتصال الملمع الزاوي (APC) مع 8 درجات البوليس أداء خسارة العودة المتفوقة (≥35 ديسيبل)، ضرورية للحفاظ على سلامة الإشارة عبر مسافات أطول مع تعديل PAM4.
يتيح رسم خرائط الألياف المتقاطعة من النوع B (البين 1 إلى البين 12) التوصيل المباشر بين جهاز الاستقبال دون إدارة قطبية إضافية.يتم اختبار كل كابل في المصنع لتلبية مواصفات Telcordia GR-1435 و IEC 61754-7لضمان أداء موثوق به على امتداد 50 متر كامل.
- موصلات MPO-12/APC الإناث مع ثقوب محاذاة متوافقة مع دبوس محاذاة جهاز الاستقبال
- 8 ألياف OM4 متعددة الوسائط (50/125 μm) نشطة مع 4 ألياف غير مستخدمة كأعضاء قوة
- القطبية المتقاطعة من النوع B: يلغي الحاجة إلى عكس سلك التصحيح
- سترة مستديرة مرنة من نوع LSZH (Low Smoke Zero Halogen) / OFNR
- يدعم بروتوكولات InfiniBand NDR و Ethernet 400GbE / 800GbE و NVLink
- آلية إغلاق دفع-سحب للإفراج السريع والتزاوج الآمن
- درجة حرارة التشغيل: 0°C إلى 70°C؛ تخزين: -40°C إلى 85°C
- ملف خسارة إدراج منخفض مع OM4 الأمثل للوصول الموسع
- 50 متر الوصول المواصفات يفترض لوحة التصحيح الضوئيين في الرابط مع ما مجموعه 4 وصلات الاتصال الضوئي
يستخدم MFP7E10-N050 ألياف متعددة الأوضاع من الدرجة OM4 ، والتي توفر عرض نطاق ترددي أعلى وانخفاض التخفيف من OM3 ، مما يتيح نقل 50 مترًا موثوقًا بسرعة 400G / 800G.يحتوي ألياف OM4 على نطاق نطاق ترددي modal معزز (نطاق نطاق ترددي modal فعال ≥4700 MHz·km عند 850nm) مقارنة مع OM3 (≥2000 MHz·km)، مما يسمح بمدى أطول في تطبيقات PAM4 عالية السرعة.
يحتوي واجهة نهاية مرفق MPO-12/APC على بريش زاوية 8 درجات ، مما يقلل من الانعكاسات الخلفية البصرية التي يمكن أن تسبب عدم استقرار جهاز الإرسال وأخطاء البت في الروابط عالية السرعة.على عكس اتصالات الاتصال الفيزيائي المتطرفة (UPC) المستخدمة عادة في تطبيقات أقل سرعة، يضمن APC خسارة العودة ≥35 ديسيبل ، وهو أمر بالغ الأهمية لـ 100G PAM4 وما وراءها عبر مسافات طويلة.
توبولوجيا الكابل (Crossover) من النوع B ترسم خطوط الإرسال في نهاية واحدة إلى خطوط الاستقبال في جهاز الاستقبال المعاكس. يربط المسار 1 (الإرسال) بالمسار 12 (استقبال) ، المسار 2 بالمسار 11، إلخ.هذا يتطابق مع معيار MPO Pinout الموصى به من قبل IEC 61754-7 للاتصال المباشر دون مكيّفات خارجية.
- بنية الأوراق العموديةربط مفاتيح الأوراق إلى مفاتيح العمود الفقري عبر صفوف متعددة أو قاعات مركز البيانات الكبيرة.
- وصلات التبديل إلى التبديل:ربط مفاتيح OSFP مزدوجة الموانئ (800G) باستخدام منفذين MPO-12/APC عبر مسافات طويلة.

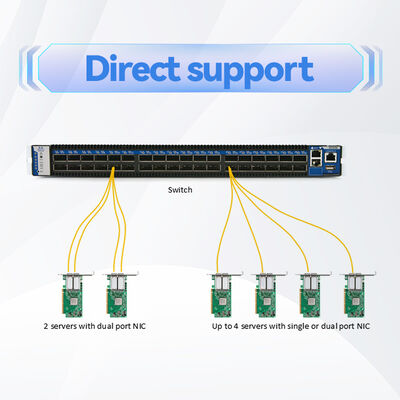

- التبديل إلى محول:توصيل محولات الشبكة NVIDIA ConnectX-7 أو BlueField-3 DPUs عبر أجهزة OSFP أو QSFP112 مع الحد الأقصى لميزانية الرابط.
- الارتباطات المتقاطعة بين الصفوف:مثالية للبيئات التي تكون فيها كابلات OM3 طولها 30 مترًا غير كافية والكابلات البصرية النشطة غير مرغوب فيها.
- مجموعات الحوسبة عالية الأداء (HPC):توفير المرونة في مجموعات تدريب الذكاء الاصطناعي واسعة النطاق مع عقد الحوسبة الموزعة.

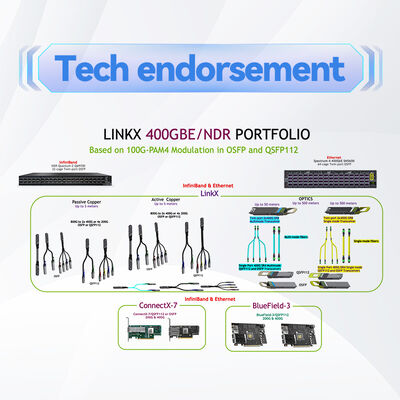

مصممة ومعتمدة للتشغيل المشترك بسلاسة مع أجهزة NVIDIA الإرسال والإرسال وأجهزة الشبكة. متوافقة مع:
| جهاز الاستقبال | عامل الشكل | السرعة | حالة الاستخدام |
|---|---|---|---|
| MMA4Z00-NS (OSFP DR8 ذات منفذين) | 2x MPO-12/APC | 800Gb/s (2x400G) | التبديل الجانبي الطويل |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400 جيجابايت/ثانية | محول/وحدة التوصيل الطويلة |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400 جيجابايت/ثانية | ConnectX-7 / BlueField-3 |
| محولات NVIDIA Quantum-2 / Spectrum-4 | منافذ OSFP | NDR 400G/800G | تغيير الأوراق العمودية |
ملاحظة: الكابل متوافق تمامًا مع موصلات MPO-12/APC. لا تتزاوج مع موصلات MPO-12/UPC (القشرة الزرقاء) لأن عدم تطابق البولندي قد يسبب تلفًا ماديًا وتدهورًا في الإشارة.
| المعلم | القيمة |
|---|---|
| رقم المنتج | MFP7E10-N050 |
| طول الكابل | 50 متراً (تسامح: +2% × L / -0 لL≥5m) |
| عدد الألياف (فعال) | 8 ألياف (12-ألياف MPO، 4 غير نشطة) |
| نوع الألياف | OM4 Multimode (50/125 ميكرومتر) عرض النطاق الترددي المحسن للوصول الموسع |
| نوع الجهاز | MPO-12/APC الإناث، وجه نهاية منخفض الخسارة |
| خسارة الإدراج (حد أقصى) | 0.35 ديسيبل + 0.0004 × L (L في أمتار) → ≤0.37 ديسيبل نموذجي |
| خسارة العائد (دقيقة) | ≥35 ديسيبل |
| قطر الكابل | 3.0 ± 0.2 ملم |
| نصف قطر الانحناء الأدنى | 30 ملم (الديناميكية/الستاتيكية) |
| مادة السترة | LSZH / OFNR، لون الماء |
| درجة حرارة العمل | من 0 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 10٪ إلى 85٪ RH غير مكثفة |
| مخطط القطبية | النوع B (كروس اوفر) حسب IEC 61754-7 |
| الحد الأقصى للوصول | 50 مترًا مع ما يصل إلى 4 وحدات اتصال بصرية (2 لوحة تثبيت) |
| الامتثال التنظيمي | RoHS ، CB ، cTUVus ، CE ، FCC الفئة A ، VCCI ، RCM |
تقدم NVIDIA أطوال متعددة لتناسب طوبولوجيات مراكز البيانات المختلفة. يوفر MFP7E10-N050 أقصى نطاق متعدد الأوضاع باستخدام ألياف OM4:
| رقم الطلب | الطول | نوع الألياف | تطبيق نموذجي |
|---|---|---|---|
| MFP7E10-N003 | 3 أمتار | OM3 | الخوادم داخل الرف |
| MFP7E10-N005 | خمسة أمتار | OM3 | من أعلى الرف إلى منتصف الرف |
| MFP7E10-N010 | 10 أمتار | OM3 | عبر الرفوف أو خطوط قصيرة |
| MFP7E10-N015 | 15 متر | OM3 | الروابط بين الصفوف، الرصيف إلى الرصيف القياسي |
| MFP7E10-N020 | 20 متر | OM3 | الاتصالات الممتدة بين الرفات والمركبات |
| MFP7E10-N030 | 30 متر | OM3 | توزيع نهاية الصف، الحد الأقصى لـ OM3 |
| MFP7E10-N050 | 50 متر | OM4 | الحد الأقصى للوصول ، ورقة العمود الفقري ، الصف المتقاطع ، مراكز البيانات الكبيرة |
بالنسبة للتنفيذات التي تتطلب مسافات تتجاوز 50 مترًا ، فكر في كابلات NVIDIA النشطة البصرية (AOC) أو حلول الوضع الواحد.
- التحقق من الصحة من نهاية إلى نهاية:يتم إقران كل كابل مع أجهزة NVIDIA لضمان التشغيل التشغيلي ومساحات الرابط عبر 50 متر كاملة.
- انخفاض التكلفة الإجمالية للملكيةالتصميم السلبي يلغي استهلاك الطاقة، مما يقلل من تكاليف التبريد في مراكز البيانات.
- المدى الممتد لـ OM4:يتيح أقصى مسافة متعددة الأوضاع ، مما يقلل من الحاجة إلى كابلات بصرية نشطة في العديد من التطبيقات.
- الصمود والسلامة:سترة LSZH تقلل من البخارات السامة في حالة الحريق ؛ OFNR مصنفة لتركيبات الارتفاع.
- تصنيع الدقة:وصلات APC الملمعة المصنعة ذات هندسة ثابتة تضمن خسارة منخفضة قابلة للتكرار.
- الضمان والدعم:التوافق المباشر مع NVIDIA يقلل من تعقيدات استكشاف الأخطاء.
- لا تزيل غطاء الغبار حتى لحظة التثبيت لمنع تلوث الوجهات النظرية النهائية.
- تجنب تجاوز الحد الأدنى من نصف قطر الانحناء من 30 ملم؛ الانحناءات الضيقة يمكن أن تسبب خسارة الانحناءات الصغيرة والأضرار الدائمة للألياف، وخاصة حاسمة للروابط 50m.
- على الرغم من أن الكابل غير موصل وغير حساس لـ ESD ، إلا أنه يتزاوج مع أجهزة الاستقبال الحساسة لـ ESD ٪ اتبع الاحتياطات القياسية لـ ESD أثناء التعامل.
- لا تخلط أبدا MPO-12/APC (القشرة الخضراء) مع MPO-12/UPC (القشرة الزرقاء) الاتصالات ؛ لا يتماشى البوليشات بشكل صحيح ويمكن أن يضر دبوس المحاذاة.
- لا تستخدم سوى الكحول الإيزوبروبيلي والمناديل الخالية من القشرة أو منظفات MPO مخصصة لتنظيف الحواجز.
- عند النشر على مسافة أقصاها 50 متر، تأكد من أن جميع ألواح التصحيح والاتصالات الوسيطة تستخدم موصلات MPO-12/APC ذات خصائص مماثلة منخفضة الخسارة.
هونغ كونغ ستارسورج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008،الشركة تخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكةمع دعم فريق مبيعات وفني من ذوي الخبرة، ستارسورج تدعم الصناعات مثل الحكومة، الرعاية الصحية،التصنيعكما تقدم الشركة حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرمجيات المخصصة والدعم متعدد اللغات والتسليم العالمي.مع نهج العملاء أولاً، تركز Starsurge على الجودة الموثوقة والخدمة المستجيبة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتطوير وموثوق بها.
شريك NVIDIA الرسمي:ستارسورج توفر كابلات NVIDIA الأصلية والمرسلات ومكونات الشبكة مع الشفافية الكاملة لسلسلة التوريد والتسليم السريع.
| نموذج NVIDIA Transceiver | عامل الشكل | السرعة | التوافق بين الكابلات |
|---|---|---|---|
| MMA4Z00-NS | OSFP مزدوج الموانئ | 800Gb/s (2x400G) | MFP7E10-N050 (MPO-12/APC مزدوج) |
| MMA4Z00-NS400 | OSFP | 400 جيجابايت/ثانية | MFP7E10-N050 |
| MMA1Z00-NS400 | QSFP112 | 400 جيجابايت/ثانية | MFP7E10-N050 |
| محولات NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N050 للمدى الطويل |
- تأكيد نوع المرفق: MPO-12/APC (أنثى) على كلا الطرفين قشرة خضراء
- التحقق من مسافة الرابط: 50m يتطلب ألياف OM4 ويفترض ما يصل إلى 4 مقاطع وصلات بصرية.
- تأكد من أن جهاز الاستقبال متوافق مع القطبية المتقاطعة من النوع ب ودعم OM4 50m.
- تحقق من أن جميع ألواح التصحيح والاتصالات الوسيطة تستخدم موصلات MPO-12/APC ذات خصائص منخفضة الخسارة.
- تخزين المنظفات المناسبة MPO وقبعات الغبار للصيانة.
- تنفيذ حساب ميزانية الرابط بما في ذلك جميع الروابط قبل النشر النهائي.
- NVIDIA MMA4Z00-NSعازل OSFP 800G DR8 مزدوج الموانئ
- NVIDIA MMA1Z00-NS400إرسال QSFP112 400G DR4 للمحولات ConnectX-7
- سلسلة NVIDIA MFP7E20كابلات ضوئية نشطة (AOC) لمسافة تزيد عن 50 متر
- مكيّفات MPO-12/APC إلى MPO-12/APCلتمديد وتثبيت اللوحات
- NVIDIA MFP7E10-N030- 30 مليون متغير OM3 لتطبيقات قصيرة المدى
- ملاحظة التطبيق: كابلات وأجهزة توصيل بصرية لNDR InfiniBand (تتوفر من دعم NVIDIA)
- IEC 61754-7: أجهزة الربط بين الألياف الضوئية
- Telcordia GR-1435-CORE: متطلبات عامة للاتصالات الضوئية متعددة الألياف
- دليل NVIDIA للاتصالات البصرية للنشر 400G / 800G
