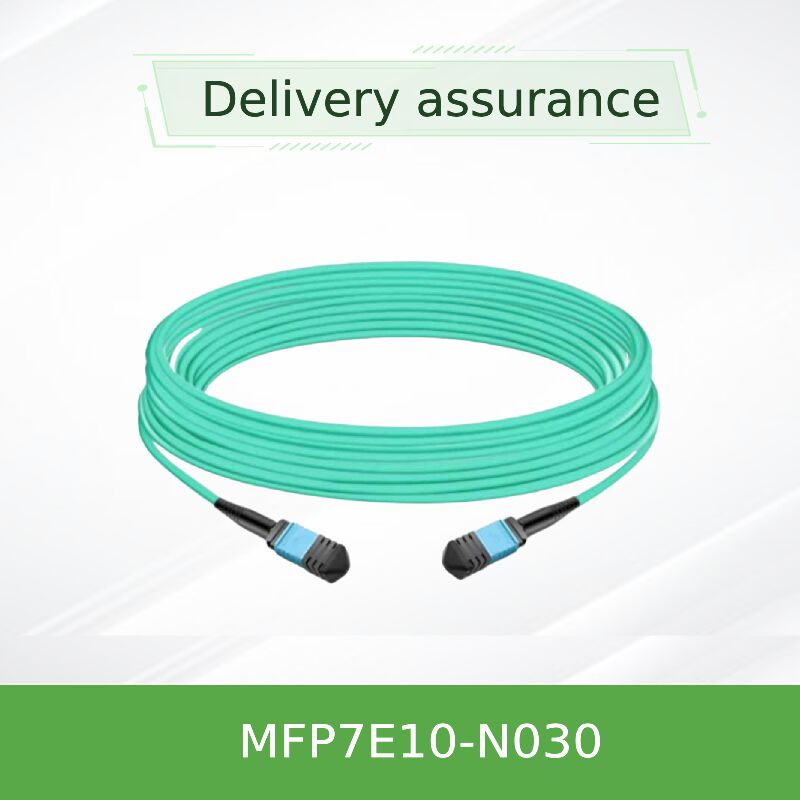

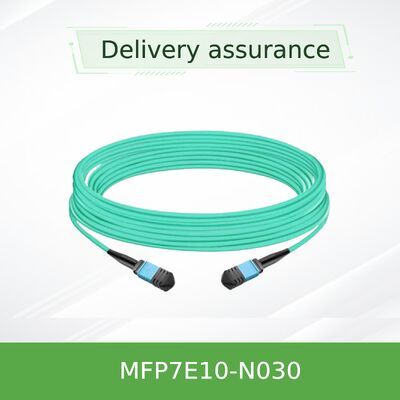

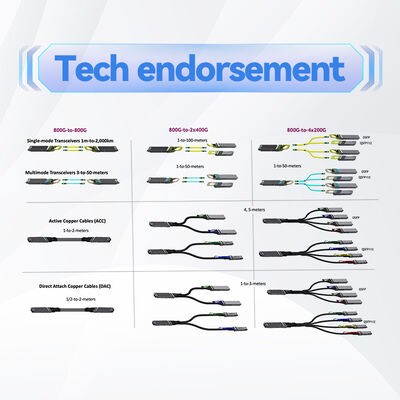

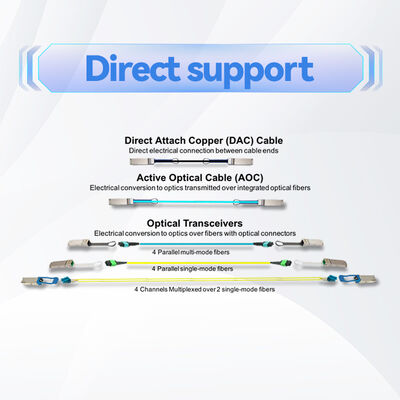

NVIDIA MFP7E10-N030 30m MPO APC كابلات الألياف متعددة الأوضاع InfiniBand & Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N030 (980-9I557-00N030) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MFP7E10-N030 | طول: | 30 م |
|---|---|---|---|
| نوع الألياف: | multimode OM4 | موصلات: | MPO-12/APC (أنثى) |
| فقدان الإدراج: | ≤ 0.362 ديسيبل | خسارة العودة: | ≥ 35 ديسيبل |
| إبراز: | NVIDIA 30m كابلات الألياف MPO,كابلات الألياف الضوئية Mellanox InfiniBand,كابل MPO APC متعدد الوسائط Ethernet,Mellanox InfiniBand fiber optic cable,MPO APC multimode Ethernet cable |
||
منتوج وصف
كابل ألياف بصرية سلبي متعدد الأوضاع بدقة 30 مترًا مصمم لاتصالات InfiniBand و Ethernet عالية النطاق الترددي. يتميز بموصلات أنثى MPO-12/APC، وألياف OM3 منخفضة الفقد، وغلاف LSZH قوي. يتيح الاتصال المباشر بين وحدات الإرسال والاستقبال OSFP 800G مزدوجة المنافذ، و OSFP 400G أحادية المنفذ، و QSFP112 في مراكز البيانات الحديثة.
الطول:30 مترًا (تفاوت +2% × L / -0 لـ L≥5 متر)
الموصل:MPO-12/APC (اتصال فيزيائي بزاوية) أنثى إلى MPO-12/APC أنثى
تتكون سلسلة NVIDIA MFP7E10-Nxxx من كابلات الألياف البصرية السلبية متعددة الأوضاع مع موصلات MPO-12/APC، وتستفيد من 8 ألياف نشطة من مصفوفة 12 ليفًا. يوفر MFP7E10-N030 طولًا قياسيًا يبلغ 30 مترًا، مما يمثل أقصى مسافة تدعمها ألياف OM3 ضمن السلسلة، مما يجعلها مثالية لاتصالات نهاية الصف أو توزيع المناطق عبر تخطيطات مراكز البيانات الأكبر. مصمم خصيصًا لنظام NVIDIA البيئي للشبكات عالية السرعة، ويدعم وحدات الإرسال والاستقبال OSFP مزدوجة المنافذ بسرعة 800 جيجابت في الثانية بالإضافة إلى وحدات OSFP أحادية المنفذ بسرعة 400 جيجابت في الثانية ووحدات QSFP112. يقلل موصل التلميع بزاوية (APC) مع تلميع بزاوية 8 درجات بشكل كبير من الانعكاس الخلفي، مما يضمن سلامة الإشارة لتعديل PAM4 المستخدم في بنيات 50 جيجابت في الثانية، 100 جيجابت في الثانية لكل مسار.
يُمكّن هذا التعيين المتقاطع للألياف من النوع B (الدبوس 1 إلى الدبوس 12) الاتصال المباشر بين وحدات الإرسال والاستقبال دون إدارة قطبية إضافية، مما يبسط النشر. يتم اختبار كل كابل في المصنع لتلبية مواصفات Telcordia GR-1435 و IEC 61754-7، مما يضمن الموثوقية فور الاستخدام.
- موصلات أنثى MPO-12/APC مع فتحات محاذاة - متوافقة مع دبابيس محاذاة وحدة الإرسال والاستقبال
- 8 ألياف متعددة الأوضاع نشطة (50/125 ميكرومتر) مع 4 ألياف غير مستخدمة كأعضاء تقوية
- قطبية متقاطعة من النوع B: تلغي الحاجة إلى عكس سلك التصحيح
- غلاف مرن دائري LSZH (منخفض الدخان وخالي من الهالوجين) / OFNR - لون أكوا لتحديد الألياف متعددة الأوضاع
- يدعم بروتوكولات InfiniBand NDR و Ethernet 400GbE/800GbE و NVLink
- آلية قفل بالسحب والدفع لتحرير سريع وتزاوج آمن
- درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية؛ التخزين: -40 درجة مئوية إلى 85 درجة مئوية
- ملف تعريف فقد الإدخال المنخفض محسّن لإشارات PAM4 عالية السرعة
يتميز وجه نهاية موصل MPO-12/APC بتلميع بزاوية 8 درجات، مما يقلل من الانعكاسات البصرية الخلفية التي يمكن أن تسبب عدم استقرار المرسل وأخطاء البت في الروابط عالية السرعة. على عكس موصلات الاتصال الفيزيائي الفائق (UPC) المستخدمة عادة في التطبيقات ذات السرعة المنخفضة، يضمن APC فقد إرجاع ≥35 ديسيبل، وهو أمر بالغ الأهمية لـ 100 جيجابت في الثانية PAM4 وما بعدها. يقوم طوبولوجيا النوع B (المتقاطع) للكابل بربط مسارات الإرسال في أحد الطرفين بمسارات الاستقبال في وحدة الإرسال والاستقبال المقابلة - المسار 1 (الإرسال) يتصل بالمسار 12 (الاستقبال)، والمسار 2 بالمسار 11، وما إلى ذلك. يتطابق هذا مع مخطط دبابيس MPO القياسي الموصى به بواسطة IEC 61754-7 للاتصال المباشر دون محولات خارجية.

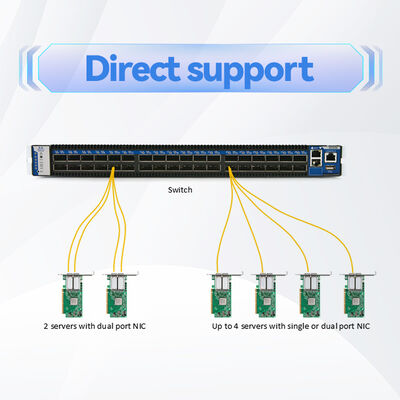

- روابط المحول إلى المحول: قم بتوصيل محولات OSFP مزدوجة المنافذ (800 جيجابت في الثانية) باستخدام منفذي MPO-12/APC لإنتاجية مجمعة عبر مسافات أطول.
- المحول إلى المحول: قم بتوصيل محولات شبكة NVIDIA ConnectX-7 أو وحدات معالجة البيانات BlueField-3 عبر وحدات الإرسال والاستقبال OSFP أو QSFP112 على مسافات ممتدة.
- بنيات العمود الفقري والأوراق في مراكز البيانات التي تتطلب مدى 50 مترًا من الألياف متعددة الأوضاع (مع ما يصل إلى 4 وصلات موصل).
- الحوسبة عالية الأداء (HPC) وفصل التخزين مع امتدادات شبكة NVLink.
- تجميع نهاية الصف حيث يلزم أقصى مدى لألياف OM3 (30 مترًا) لتصميم طوبولوجيا مثالي.

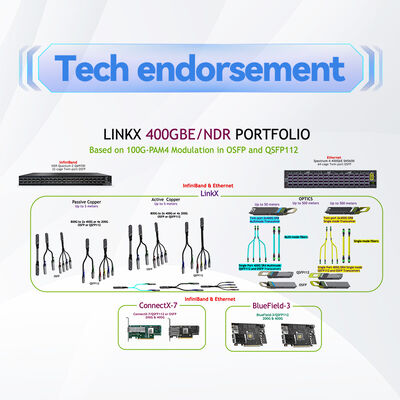

مصمم وتم التحقق منه للتوافق السلس مع وحدات الإرسال والاستقبال وأجهزة الشبكات من NVIDIA. متوافق مع:
| وحدة الإرسال والاستقبال / الجهاز | نوع المنفذ | حالة الاستخدام |
|---|---|---|
| MMA4Z00-NS (OSFP مزدوج المنفذ DR8) | 2 × MPO-12/APC | جانب المحول 800 جيجابت في الثانية |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | محول/وحدة معالجة بيانات 400 جيجابت في الثانية |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | ConnectX-7 / BlueField-3 بسرعة 400 جيجابت في الثانية |
| محولات InfiniBand NDR 400G/800G | منافذ OSFP | تبديل عالي الكثافة |
ملاحظة: الكابل متوافق تمامًا مع موصلات MPO-12/APC. لا تقم بتوصيله بموصلات MPO-12/UPC (غلاف أزرق) لأن عدم تطابق التلميع قد يسبب تلفًا ماديًا وتدهورًا في الإشارة.
| المعلمة | القيمة |
|---|---|
| رقم المنتج | MFP7E10-N030 |
| طول الكابل | 30 مترًا (التفاوت: +2% × L / -0 لـ L≥5 متر) |
| عدد الألياف (نشطة) | 8 ألياف (MPO 12 ليفًا، 4 غير نشطة) |
| نوع الألياف | متعدد الأوضاع OM3 (قياسي للأطوال ≤30 مترًا) |
| نوع الموصل | أنثى MPO-12/APC، وجه نهاية منخفض الفقد |
| فقد الإدخال (الحد الأقصى) | 0.35 ديسيبل + 0.0004 × L (L بالأمتار) → ≤0.362 ديسيبل نموذجي |
| فقد الإرجاع (الحد الأدنى) | ≥35 ديسيبل |
| قطر الكابل | 3.0 ± 0.2 ملم |
| الحد الأدنى لنصف قطر الانحناء | 30 ملم (ديناميكي/ثابت) |
| مادة الغلاف | LSZH / OFNR، لون أكوا |
| درجة حرارة التشغيل | 0 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 10% إلى 85% رطوبة نسبية غير متكثفة |
| مخطط القطبية | النوع B (متقاطع) حسب IEC 61754-7 |
| الامتثال التنظيمي | RoHS، CB، cTUVus، CE، FCC Class A، VCCI، RCM |
تقدم NVIDIA أطوالًا متعددة لتناسب كثافات الرفوف المختلفة واتصالات الحرم الجامعي. يمثل MFP7E10-N030 أقصى طول لألياف OM3 ضمن السلسلة:
| رقم جزء الطلب | الطول | التطبيق النموذجي |
|---|---|---|
| MFP7E10-N003 | 3 أمتار | داخل الرف، خوادم متجاورة |
| MFP7E10-N005 | 5 أمتار | من أعلى الرف إلى منتصف الرف |
| MFP7E10-N010 | 10 أمتار | عبر الرفوف أو امتدادات الصف القصيرة |
| MFP7E10-N015 | 15 مترًا | روابط بين الصفوف، رف إلى رف قياسي |
| MFP7E10-N020 | 20 مترًا | امتدادات بين الرفوف، اتصالات عبر الممرات |
| MFP7E10-N030 | 30 مترًا | توزيع نهاية الصف، أقصى مدى لألياف OM3 |
| MFP7E10-N050 | 50 مترًا | أقصى مدى مع ألياف OM4 |
تشترك جميع الكابلات في مواصفات ميكانيكية وبصرية متطابقة باستثناء تفاوت الطول (للأطوال ≥5 متر، التفاوت هو +2% × L / -0). للتطبيقات التي تتطلب مسافات تزيد عن 30 مترًا، يرجى النظر في MFP7E10-N050 الذي يستخدم ألياف OM4 لتحقيق مدى 50 مترًا.
- التحقق من الصحة من طرف إلى طرف: يتم إقران كل كابل مع وحدات الإرسال والاستقبال من NVIDIA لضمان التوافق وهوامش الارتباط.
- تكلفة ملكية إجمالية منخفضة: التصميم السلبي يلغي استهلاك الطاقة، مما يقلل من حمل التبريد في مراكز البيانات.
- المتانة والسلامة: غلاف LSZH يقلل من الأبخرة السامة في حالة نشوب حريق؛ مصنف OFNR لتركيبات المصاعد.
- تصنيع دقيق: موصلات APC المصقولة في المصنع ذات الهندسة المتسقة تضمن فقدًا منخفضًا وقابلًا للتكرار.
- الضمان والدعم: التوافق المباشر مع NVIDIA يقلل من تعقيد استكشاف الأخطاء وإصلاحها.
- لا تقم بإزالة أغطية الغبار حتى لحظة التركيب لمنع تلوث وجوه الألياف البصرية.
- تجنب تجاوز الحد الأدنى لنصف قطر الانحناء البالغ 30 ملم؛ يمكن أن تسبب الانحناءات الضيقة فقدًا للانحناء الدقيق وتلفًا دائمًا للألياف.
- على الرغم من أن الكابل غير موصل وغير حساس لتفريغ الشحنات الكهروستاتيكية، إلا أنه يتزاوج مع وحدات إرسال واستقبال حساسة لتفريغ الشحنات الكهروستاتيكية - اتبع احتياطات تفريغ الشحنات الكهروستاتيكية القياسية أثناء التعامل.
- لا تخلط أبدًا بين موصلات MPO-12/APC (غلاف أخضر) وموصلات MPO-12/UPC (غلاف أزرق)؛ لن تتناسب التلميعات غير المتطابقة بشكل صحيح وقد تتلف دبابيس المحاذاة.
- استخدم فقط كحول الأيزوبروبيل ومناديل خالية من الوبر أو منظفات MPO مخصصة لتنظيف الحافة.
