كابل ألياف بصرية NVIDIA MFP7E10-N020 بطول 20 متر MPO APC متعدد الأوضاع InfiniBand و Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N020 (980-9I57Z-000020) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MFP7E10-N020 (980-9I57Z-000020) | شكل المادة: | سلك دائري |
|---|---|---|---|
| سمحت قوة الشد: | 1000N <10000n | إصدار الشهادات: | RoHS, CE, ISO9001, VDE, CCC |
| مادة غمد: | بولي كلوريد الفينيل | طول: | 20 م |
| معدل البيانات: | 200 جيجابايت/ق | أصل: | الهند / إسرائيل / الصين |
| إبراز: | كابل ألياف بصرية NVIDIA بطول 20 متر MPO,كابل ألياف بصرية متعدد الأوضاع InfiniBand Ethernet,كابل ألياف بصرية Mellanox MPO APC,Multimode fiber cable InfiniBand Ethernet,Mellanox MPO APC fiber optic cable |
||
منتوج وصف
مصمم بدقة للكابل الضوئي الضوئي السلبي متعدد الوسائط بطول 20 متر مصمم لربطات InfiniBand و Ethernet ذات النطاق الترددي العاليو سترة LSZH القوية. يمكّن الاتصال المباشر بين OSFP 800G مزدوج الموانئ، و OSFP 400G ذو الموانئ الواحدة، و QSFP112 في مراكز البيانات الحديثة.
الطول: 20 متراً (التسامح +2% × L / -0 لL≥5m)
الاتصال: MPO-12/APC (التواصل الجسدي الزاوي) الإناث إلى MPO-12/APC الإناث
تتألف سلسلة NVIDIA MFP7E10-Nxxx من كابلات متعددة الوسائط الضوئية السلبية مع موصلات MPO-12/APC ، وتستفيد من 8 ألياف نشطة من مجموعة الألياف 12.MFP7E10-N020 يوفر طول قياسي 20 متر، مثالية للاتصالات بين الرفوف التي تمتد عبر صفوف متعددة أو توصيل المفاتيح إلى الخوادم على مسافات متوسطة. تم تصميمها خصيصًا لنظام شبكات NVIDIA عالية السرعة ،يدعم 800Gb / s ناقلات OSFP مزدوجة الموانئ بالإضافة إلى وحدات OSFP و QSFP112 بميناء واحد 400Gb / s. يقلل الاتصال الملمع الزاوي (APC) مع البولندي 8 درجة بشكل كبير من الانعكاس الخلفي ، مما يضمن سلامة الإشارة لتعديل PAM4 المستخدم في بنيات 50G و 100G لكل شريط.
يتيح رسم خرائط الألياف المتقاطعة من النوع B هذا (البين 1 إلى البين 12) التوصيل المباشر بين أجهزة الاستقبال دون إدارة قطبية إضافية ، مما يسهل النشر.يتم اختبار كل كابل في المصنع لتلبية مواصفات Telcordia GR-1435 و IEC 61754-7، وضمان الموثوقية خارج الصندوق.
- موصلات MPO-12/APC الإناث مع ثقوب محاذاة متوافقة مع دبوس محاذاة جهاز الاستقبال
- 8 ألياف متعددة الوسائط النشطة (50/125 μm) مع 4 ألياف غير مستخدمة كأعضاء قوة
- القطبية المتقاطعة من النوع B: يلغي الحاجة إلى عكس سلك التصحيح
- سترة مستديرة مرنة من نوع LSZH (Low Smoke Zero Halogen) / OFNR
- يدعم بروتوكولات InfiniBand NDR و Ethernet 400GbE / 800GbE و NVLink
- آلية إغلاق دفع-سحب للإفراج السريع والتزاوج الآمن
- درجة حرارة التشغيل: 0°C إلى 70°C؛ تخزين: -40°C إلى 85°C
- ملف خسارة إدراج منخفض محسّن لإشارات PAM4 عالية السرعة

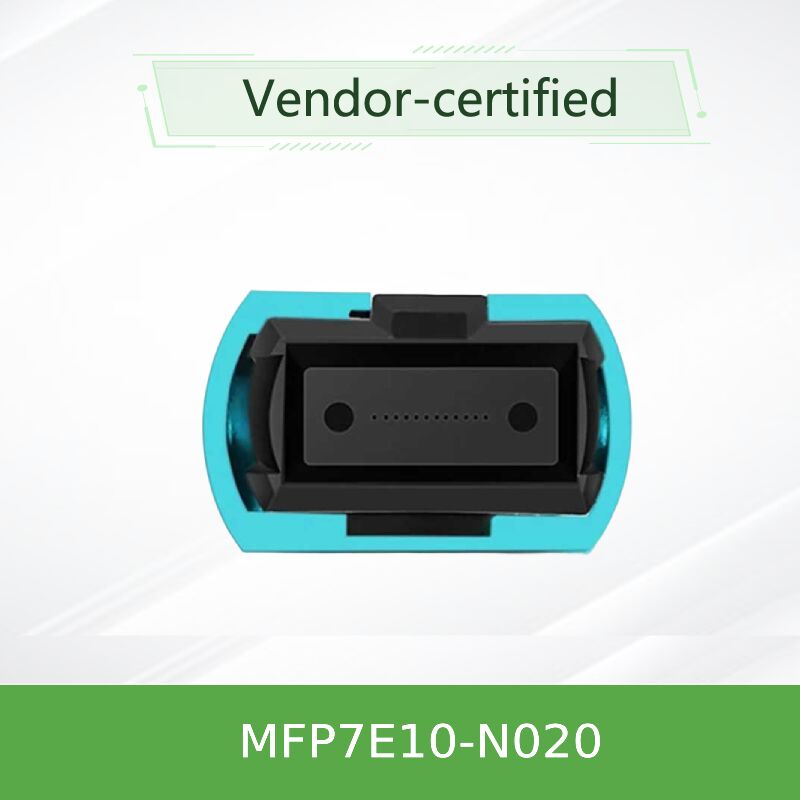

يحتوي واجهة نهاية مرفق MPO-12/APC على بريش زاوية 8 درجات ، مما يقلل من الانعكاسات الخلفية البصرية التي يمكن أن تسبب عدم استقرار جهاز الإرسال وأخطاء البت في الروابط عالية السرعة.على عكس اتصالات الاتصال الفيزيائي المتطرفة (UPC) المستخدمة عادة في تطبيقات أقل سرعة، يضمن APC خسارة العودة ≥35 ديسيبل ، وهو أمر بالغ الأهمية لـ 100G PAM4 وما بعده.توبولوجيا الكابل (Crossover) من النوع B ترسم خطوط الإرسال في نهاية واحدة إلى خطوط الاستقبال في جهاز الاستقبال المعاكس، المسار 2 إلى المسار 11 ، وما إلى ذلك. هذا يطابق نمط MPO القياسي الموصى به من قبل IEC 61754-7 للاتصال المباشر دون محولات خارجية.

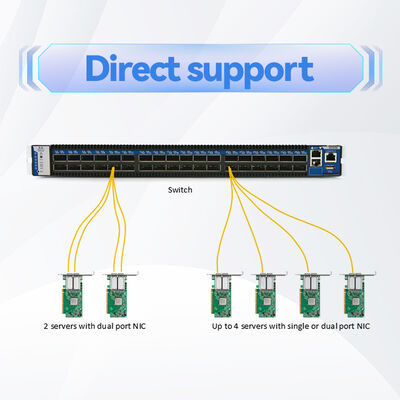

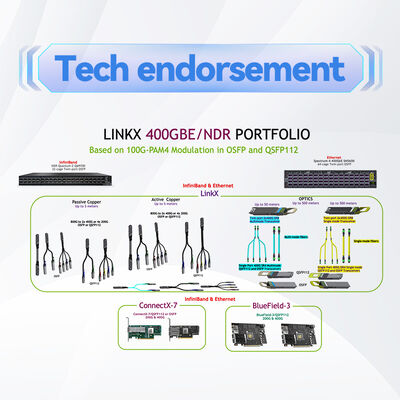

- وصلات التبديل إلى التبديل: قم بتوصيل مفاتيح OSFP ذات منفذين (800G) باستخدام منفذين MPO-12/APC للسرعة الإجمالية.
- التبديل إلى محول: قم بتوصيل محولات الشبكة NVIDIA ConnectX-7 أو DPUs BlueField-3 عبر أجهزة OSFP أو QSFP112.
- بنيات العمود الفقري في مراكز البيانات التي تتطلب 50 مترًا من الوصول متعدد الأوضاع (مع ما يصل إلى 4 نقاط اتصال).
- الحوسبة عالية الأداء (HPC) وتقسيم التخزين مع امتدادات NVLink.
- الروابط بين الصفوف حيث طول 15 متر غير كاف و 20 متر يوفر إدارة الكابلات المثلى.
مصممة ومعتمدة للتشغيل المشترك بسلاسة مع أجهزة NVIDIA الإرسال والإرسال وأجهزة الشبكة. متوافقة مع:
| جهاز الاستقبال | نوع الميناء | حالة الاستخدام |
|---|---|---|
| MMA4Z00-NS (OSFP DR8 ذات منفذين) | 2x MPO-12/APC | 800Gb/s جانب التبديل |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | معدل 400 جيجابايت/ثانية/DPU |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400 جيجابايت / ثانية ConnectX-7 / BlueField-3 |
| مفاتيح InfiniBand NDR 400G / 800G | منافذ OSFP | التبديل ذو الجذور العالية |
ملاحظة: الكابل متوافق تمامًا مع موصلات MPO-12/APC. لا تتزاوج مع موصلات MPO-12/UPC (القشرة الزرقاء) لأن عدم تطابق البولندي قد يسبب تلفًا ماديًا وتدهورًا في الإشارة.
| المعلم | القيمة |
|---|---|
| رقم المنتج | MFP7E10-N020 |
| طول الكابل | 20 متراً (التسامح: +2% × L / -0 لL≥5m) |
| عدد الألياف (فعال) | 8 ألياف (12-ألياف MPO، 4 غير نشطة) |
| نوع الألياف | OM3 متعددة الأوضاع (معياري للأطوال ≤30m) |
| نوع الجهاز | MPO-12/APC الإناث، وجه نهاية منخفض الخسارة |
| خسارة الإدراج (حد أقصى) | 0.35 ديسيبل + 0.0004 × L (L في أمتار) → ≤0.358 ديسيبل نموذجي |
| خسارة العائد (دقيقة) | ≥35 ديسيبل |
| قطر الكابل | 3.0 ± 0.2 ملم |
| نصف قطر الانحناء الأدنى | 30 ملم (الديناميكية/الستاتيكية) |
| مادة السترة | LSZH / OFNR، لون الماء |
| درجة حرارة العمل | من 0 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 10٪ إلى 85٪ RH غير مكثفة |
| مخطط القطبية | النوع B (كروس اوفر) حسب IEC 61754-7 |
| الامتثال التنظيمي | RoHS ، CB ، cTUVus ، CE ، FCC الفئة A ، VCCI ، RCM |
تقدم NVIDIA أطوال متعددة تناسب كثافة الرف المختلفة والاتصالات المتبادلة في الحرم الجامعي. MFP7E10-N020 هو الخيار الموصى به لفترات متوسطة إلى طويلة بين الرف:
| رقم الطلب | الطول | تطبيق نموذجي |
|---|---|---|
| MFP7E10-N003 | 3 أمتار | الخوادم داخل الرف |
| MFP7E10-N005 | خمسة أمتار | من أعلى الرف إلى منتصف الرف |
| MFP7E10-N010 | 10 أمتار | عبر الرفوف أو خطوط قصيرة |
| MFP7E10-N015 | 15 متر | الروابط بين الصفوف، الرصيف إلى الرصيف القياسي |
| MFP7E10-N020 | 20 متر | الاتصالات الممتدة بين الرفات والمركبات |
| MFP7E10-N030 | 30 متر | التوزيع في نهاية الصف أو المنطقة |
| MFP7E10-N050 | 50 متر | الحد الأقصى للوصول مع ألياف OM4 |
جميع الكابلات تتشارك في مواصفات ميكانيكية ونظرية متطابقة باستثناء التسامح الطويل (بالنسبة للأطوال ≥ 5 م ، يكون التسامح + 2٪ x L / -0).
- التحقق من الصحة من نهاية إلى نهاية:يتم إقران كل كابل مع أجهزة NVIDIA لضمان التشغيل المشترك وحوافز الروابط.
- انخفاض التكلفة الإجمالية للملكيةالتصميم السلبي يلغي استهلاك الطاقة، مما يقلل من تكاليف التبريد في مراكز البيانات.
- الصمود والسلامة:سترة LSZH تقلل من البخارات السامة في حالة الحريق ؛ OFNR مصنفة لتركيبات الارتفاع.
- تصنيع الدقة:وصلات APC الملمعة المصنعة ذات هندسة ثابتة تضمن خسارة منخفضة قابلة للتكرار.
- الضمان والدعم:التوافق المباشر مع NVIDIA يقلل من تعقيدات استكشاف الأخطاء.
- لا تزيل غطاء الغبار حتى لحظة التثبيت لمنع تلوث الوجهات النظرية النهائية.
- تجنب تجاوز الحد الأدنى من نصف قطر الانحناء من 30 ملم ؛ الانحناءات الضيقة يمكن أن تسبب فقدان الانحناءات الصغيرة والأضرار الدائمة للألياف.
- على الرغم من أن الكابل غير موصل وغير حساس لـ ESD ، إلا أنه يتزاوج مع أجهزة الاستقبال الحساسة لـ ESD ٪ اتبع الاحتياطات القياسية لـ ESD أثناء التعامل.
- لا تخلط أبدا MPO-12/APC (القشرة الخضراء) مع MPO-12/UPC (القشرة الزرقاء) الاتصالات ؛ لا يتماشى البوليشات بشكل صحيح ويمكن أن يضر دبوس المحاذاة.
- لا تستخدم سوى الكحول الإيزوبروبيلي والمناديل الخالية من القشرة أو منظفات MPO مخصصة لتنظيف الحواجز.
هونغ كونغ ستارسورج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008،الشركة تخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكةمع دعم فريق مبيعات وفني من ذوي الخبرة، ستارسورج تدعم الصناعات مثل الحكومة، الرعاية الصحية،التصنيعكما تقدم الشركة حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرمجيات المخصصة والدعم متعدد اللغات والتسليم العالمي.مع نهج العملاء أولاً، تركز Starsurge على الجودة الموثوقة والخدمة المستجيبة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتطوير وموثوق بها.
شريك NVIDIA الرسمي:ستارسورج توفر كابلات NVIDIA الأصلية والمرسلات ومكونات الشبكة مع الشفافية الكاملة لسلسلة التوريد والتسليم السريع.
| نموذج NVIDIA Transceiver | عامل الشكل | السرعة | التوافق بين الكابلات |
|---|---|---|---|
| MMA4Z00-NS | OSFP مزدوج الموانئ | 800Gb/s (2x400G) | MFP7E10-Nxxx (MPO-12/APC مزدوج) |
| MMA4Z00-NS400 | OSFP | 400 جيجابايت/ثانية | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400 جيجابايت/ثانية | MFP7E10-Nxxx |
| محولات NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N020 / أطوال أخرى |
- تأكيد نوع المرفق: MPO-12/APC (أنثى) على كلا الطرفين قشرة خضراء
- التحقق من مسافة الرابط: 20m ضمن نطاق OM3 (≤30m) ويدعم نطاق 50m كامل إذا تم استخدام OM4 لمختلفات أطول.
- تأكد من أن أجهزة الاستقبال متوافقة مع القطبية المتقاطعة من النوع B ؛ تتطلب نظارات NVIDIA نوع B للاتصال المباشر.
- تحقق من أن لوحات التصحيح الخاصة بك، إذا استخدمت، هي أيضا MPO/APC والحفاظ على خرائط القطبية.
- تخزين المنظفات المناسبة MPO وقبعات الغبار للصيانة.
- NVIDIA MMA4Z00-NSعازل OSFP 800G DR8 مزدوج الموانئ
- NVIDIA MMA1Z00-NS400إرسال QSFP112 400G DR4 للمحولات ConnectX-7
- سلسلة NVIDIA MFP7E20كابلات بصرية نشطة (AOC) لفترة أطول
- مكيّفات MPO-12/APC إلى MPO-12/APCلتمديد وتثبيت اللوحات
- ملاحظة التطبيق: كابلات وأجهزة توصيل بصرية لNDR InfiniBand (تتوفر من دعم NVIDIA)
- IEC 61754-7: أجهزة الربط بين الألياف الضوئية
- Telcordia GR-1435-CORE: متطلبات عامة للاتصالات الضوئية متعددة الألياف
