كابل ألياف بصرية NVIDIA MFP7E10-N015 بطول 15 متر MPO APC متعدد الأوضاع InfiniBand و Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N015 (980-9I57Y-000015) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | كابل الألياف السلبية | طول الكابل: | 15 مترا |
| نموذج: | MFP7E10-N015 (980-9I57Y-000015) | اسم: | Mellanox AOC MFP7E10-N015 MPO-12 / APC-to MPO12 / APC (8 ألياف) كابل وضع أحادي بصري منفعل 15 متر |
| الكلمة الرئيسية: | كابل ميلانوكس | ||
| إبراز: | كابل ألياف بصرية NVIDIA بطول 15 متر MPO,كابل ألياف بصرية متعدد الأوضاع InfiniBand Ethernet,كابل ألياف بصرية Mellanox MPO APC,Multimode fiber cable InfiniBand Ethernet,Mellanox MPO APC fiber optic cable |
||
منتوج وصف

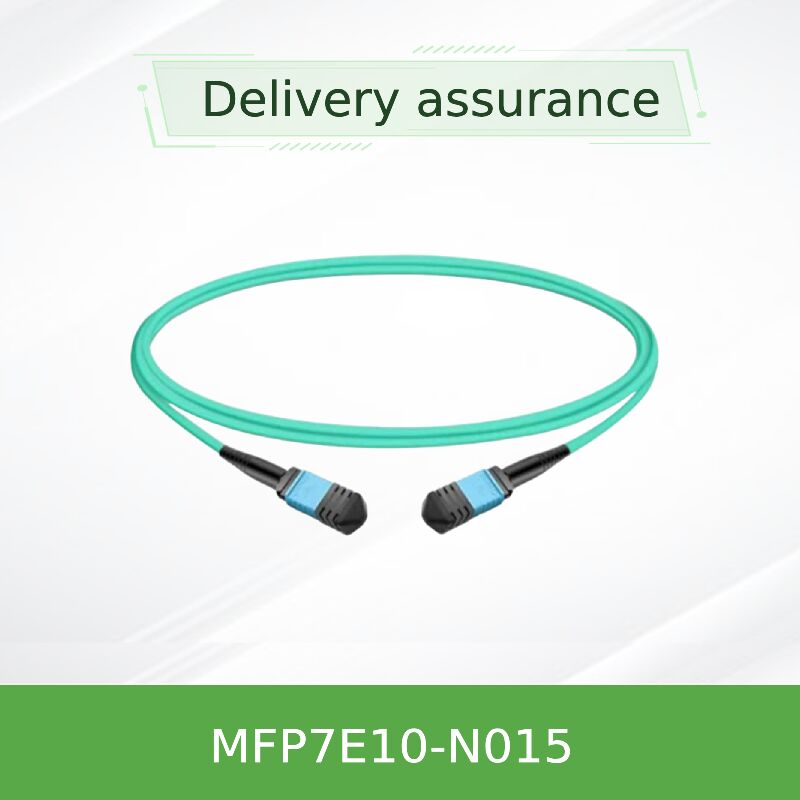

كابل ألياف بصرية سلبي متعدد الأوضاع مصمم بدقة بطول 15 مترًا لاتصالات InfiniBand و Ethernet عالية النطاق الترددي. يتميز بموصلات أنثى MPO-12/APC، وألياف OM3/OM4 منخفضة الفقد، وغلاف LSZH قوي. يتيح الاتصال المباشر بين وحدات الإرسال والاستقبال OSFP 800G مزدوجة المنافذ، و OSFP 400G أحادية المنفذ، و QSFP112 في مراكز البيانات الحديثة.
الطول:15 مترًا (تحمل +2% × L / -0 لـ L≥5 متر)
الموصل:MPO-12/APC (اتصال مادي بزاوية) أنثى إلى MPO-12/APC أنثى
تتكون سلسلة NVIDIA MFP7E10-Nxxx من كابلات بصرية سلبية متعددة الأوضاع مع موصلات MPO-12/APC، وتستفيد من 8 ألياف نشطة من مصفوفة 12 ليفًا. يوفر MFP7E10-N015 طولًا قياسيًا يبلغ 15 مترًا، وهو مثالي لتوصيلات الرفوف الداخلية داخل الصفوف أو الامتداد المعتدل بين المحولات والخوادم. مصمم خصيصًا لنظام الشبكات عالي السرعة من NVIDIA، وهو يدعم وحدات الإرسال والاستقبال OSFP مزدوجة المنافذ بسرعة 800 جيجابت/ثانية بالإضافة إلى وحدات OSFP أحادية المنفذ و QSFP112 بسرعة 400 جيجابت/ثانية. يقلل موصل APC المصقول بزاوية (APC) مع تلميع بزاوية 8 درجات بشكل كبير من الانعكاس الخلفي، مما يضمن سلامة الإشارة لتعديل PAM4 المستخدم في بنيات 50 جيجابت/ثانية، 100 جيجابت/ثانية لكل مسار.
يتيح تعيين الألياف المتقاطعة من النوع B (الطرف 1 إلى الطرف 12) الاتصال المباشر بين وحدات الإرسال والاستقبال دون إدارة قطبية إضافية، مما يبسط النشر. يتم اختبار كل كابل في المصنع لتلبية مواصفات Telcordia GR-1435 و IEC 61754-7، مما يضمن الموثوقية فور الاستخدام.
- موصلات أنثى MPO-12/APC مع فتحات محاذاة — متوافقة مع دبابيس محاذاة وحدة الإرسال والاستقبال
- 8 ألياف متعددة الأوضاع نشطة (50/125 ميكرومتر) مع 4 ألياف غير مستخدمة كأعضاء تقوية
- قطبية متقاطعة من النوع B: تلغي الحاجة إلى عكس سلك التوصيل
- غلاف مرن دائري LSZH (دخان منخفض خالٍ من الهالوجين) / OFNR — لون أكوا لتعريف الألياف متعددة الأوضاع
- يدعم بروتوكولات InfiniBand NDR و Ethernet 400GbE/800GbE و NVLink
- آلية قفل بالدفع والسحب لتحرير سريع وتزاوج آمن
- درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية؛ التخزين: -40 درجة مئوية إلى 85 درجة مئوية
- ملف فقد إدخال منخفض محسّن لإشارات PAM4 عالية السرعة
يتميز وجه نهاية موصل MPO-12/APC بتلميع بزاوية 8 درجات، مما يقلل من الانعكاسات البصرية الخلفية التي يمكن أن تسبب عدم استقرار المرسل وأخطاء البت في الروابط عالية السرعة. على عكس موصلات Ultra Physical Contact (UPC) المستخدمة عادة في التطبيقات ذات السرعة المنخفضة، يضمن APC فقد إرجاع ≥35 ديسيبل، وهو أمر بالغ الأهمية لـ 100 جيجابت/ثانية PAM4 وما بعدها. يقوم مخطط الكابل من النوع B (المتقاطع) بتعيين مسارات الإرسال في أحد الطرفين إلى مسارات الاستقبال في وحدة الإرسال والاستقبال المقابلة — المسار 1 (الإرسال) يتصل بالمسار 12 (الاستقبال)، والمسار 2 بالمسار 11، وما إلى ذلك. يتطابق هذا مع مخطط دبابيس MPO القياسي الموصى به بواسطة IEC 61754-7 للاتصال المباشر دون محولات خارجية.

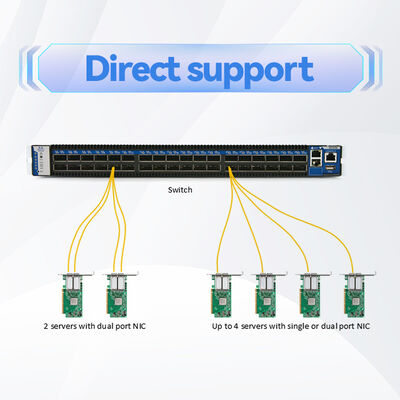

- روابط المحول إلى المحول: قم بتوصيل محولات OSFP مزدوجة المنافذ (800 جيجابت/ثانية) باستخدام منفذي MPO-12/APC لتحقيق إنتاجية مجمعة.
- المحول إلى المحول: قم بتوصيل محولات شبكة NVIDIA ConnectX-7 أو وحدات معالجة البيانات BlueField-3 عبر وحدات الإرسال والاستقبال OSFP أو QSFP112.
- بنيات العمود الفقري والأوراق في مراكز البيانات التي تتطلب مدى متعدد الأوضاع يصل إلى 50 مترًا (مع ما يصل إلى 4 وصلات موصل).
- الحوسبة عالية الأداء (HPC) وفصل التخزين مع امتدادات شبكة NVLink.
- روابط الرفوف الداخلية حيث لا يكفي طول 10 أمتار ويوفر طول 15 مترًا إدارة مرونة مثالية.

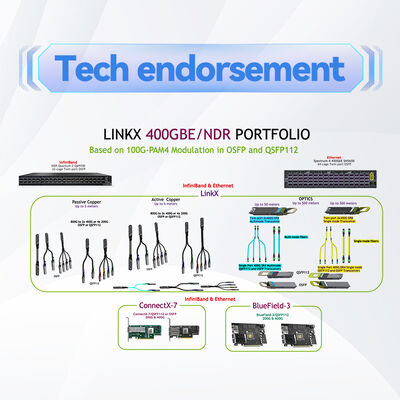

مصمم وتم التحقق منه للتوافق السلس مع وحدات الإرسال والاستقبال وأجهزة الشبكات من NVIDIA. متوافق مع:
| وحدة الإرسال والاستقبال / الجهاز | نوع المنفذ | حالة الاستخدام |
|---|---|---|
| MMA4Z00-NS (OSFP مزدوج المنفذ DR8) | 2 × MPO-12/APC | جانب المحول 800 جيجابت/ثانية |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | محول/وحدة معالجة بيانات 400 جيجابت/ثانية |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | ConnectX-7 / BlueField-3 بسرعة 400 جيجابت/ثانية |
| محولات InfiniBand NDR 400G/800G | منافذ OSFP | تبديل عالي الكثافة |
ملاحظة: الكابل متوافق تمامًا مع موصلات MPO-12/APC. لا تقم بتوصيله بموصلات MPO-12/UPC (غلاف أزرق) لأن عدم تطابق التلميع قد يسبب تلفًا ماديًا وتدهورًا في الإشارة.
| المعلمة | القيمة |
|---|---|
| رقم المنتج | MFP7E10-N015 |
| طول الكابل | 15 مترًا (تحمل: +2% × L / -0 لـ L≥5 متر) |
| عدد الألياف (نشطة) | 8 ألياف (MPO 12 ليفًا، 4 غير نشطة) |
| نوع الألياف | متعدد الأوضاع OM3 (قياسي للأطوال ≤30 مترًا) |
| نوع الموصل | MPO-12/APC أنثى، وجه نهاية منخفض الفقد |
| فقد الإدخال (الحد الأقصى) | 0.35 ديسيبل + 0.0004 × L (L بالأمتار) → ≤0.356 ديسيبل نموذجي |
| فقد الإرجاع (الحد الأدنى) | 35 ديسيبل |
| قطر الكابل | 3.0 ± 0.2 مم |
| الحد الأدنى لنصف قطر الانحناء | 30 مم (ديناميكي/ثابت) |
| مادة الغلاف | LSZH / OFNR، لون أكوا |
| درجة حرارة التشغيل | 0 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 10% إلى 85% رطوبة نسبية غير متكثفة |
| مخطط القطبية | النوع B (متقاطع) حسب IEC 61754-7 |
| الامتثال التنظيمي | RoHS، CB، cTUVus، CE، FCC Class A، VCCI، RCM |
تقدم NVIDIA أطوالًا متعددة لتناسب كثافات الرفوف المختلفة واتصالات الحرم الجامعي. MFP7E10-N015 هو الخيار الموصى به للامتدادات المتوسطة بين الرفوف:
| رقم جزء الطلب | الطول | التطبيق النموذجي |
|---|---|---|
| MFP7E10-N003 | 3 أمتار | داخل الرف، خوادم متجاورة |
| MFP7E10-N005 | 5 أمتار | من أعلى الرف إلى منتصف الرف |
| MFP7E10-N010 | 10 أمتار | عبر الرفوف أو امتدادات الصفوف القصيرة |
| MFP7E10-N015 | 15 مترًا | روابط بين الصفوف، من رف إلى رف قياسي |
| MFP7E10-N030 | 30 مترًا | نهاية الصف أو توزيع المنطقة |
| MFP7E10-N050 | 50 مترًا | أقصى مدى مع ألياف OM4 |
تتشارك جميع الكابلات في مواصفات ميكانيكية وبصرية متطابقة باستثناء تحمل الطول (للأطوال ≥5 متر، التحمل هو +2% × L / -0).
- التحقق من الصحة من طرف إلى طرف: يتم إقران كل كابل مع وحدات الإرسال والاستقبال من NVIDIA لضمان التوافق وهوامش الارتباط.
- تكلفة ملكية إجمالية منخفضة: التصميم السلبي يلغي استهلاك الطاقة، مما يقلل من حمل التبريد في مراكز البيانات.
- المتانة والسلامة: غلاف LSZH يقلل من الأبخرة السامة في حالة نشوب حريق؛ مصنف OFNR لتركيبات الممرات.
- تصنيع دقيق: موصلات APC المصقولة في المصنع ذات الهندسة المتسقة تضمن فقدًا منخفضًا قابلاً للتكرار.
- الضمان والدعم: التوافق المباشر مع NVIDIA يقلل من تعقيد استكشاف الأخطاء وإصلاحها.
- لا تقم بإزالة أغطية الغبار حتى لحظة التركيب لمنع تلوث وجوه النهاية البصرية.
- تجنب تجاوز الحد الأدنى لنصف قطر الانحناء البالغ 30 مم؛ يمكن أن تسبب الانحناءات الضيقة فقدًا للانحناء الدقيق وتلفًا دائمًا للألياف.
- على الرغم من أن الكابل غير موصل وغير حساس لتفريغ الشحنات الكهروستاتيكية، إلا أنه يتزاوج مع وحدات إرسال واستقبال حساسة لتفريغ الشحنات الكهروستاتيكية — اتبع احتياطات تفريغ الشحنات الكهروستاتيكية القياسية أثناء التعامل.
- لا تخلط أبدًا بين موصلات MPO-12/APC (غلاف أخضر) وموصلات MPO-12/UPC (غلاف أزرق)؛ لن تتناسب التلميعات غير المتطابقة بشكل صحيح وقد تتلف دبابيس المحاذاة.
- استخدم فقط كحول الأيزوبروبيل ومناديل خالية من الوبر أو منظفات MPO مخصصة لتنظيف الحلقات.
شركة هونج كونج ستار سورج المحدودة هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل محولات الشبكات وبطاقات واجهة الشبكة ونقاط الوصول اللاسلكية ووحدات التحكم والكابلات ومعدات الشبكات ذات الصلة. بدعم من فريق مبيعات وفريق تقني ذي خبرة، تدعم ستار سورج صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم الشركة أيضًا حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي. مع نهج يركز على العملاء، تركز ستار سورج على الجودة الموثوقة والخدمة السريعة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.
شريك رسمي لـ NVIDIA: توفر ستار سورج كابلات ووحدات إرسال واستقبال ومكونات شبكات NVIDIA أصلية مع شفافية كاملة لسلسلة التوريد وتسليم سريع.
| طراز وحدة الإرسال والاستقبال من NVIDIA | عامل الشكل | السرعة | توافق الكابل |
|---|---|---|---|
| MMA4Z00-NS | OSFP مزدوج المنفذ | 800 جيجابت/ثانية (2 × 400 جيجابت/ثانية) | MFP7E10-Nxxx (MPO-12/APC مزدوج) |
| MMA4Z00-NS400 | OSFP | 400 جيجابت/ثانية | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400 جيجابت/ثانية | MFP7E10-Nxxx |
| محولات NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N015 / أطوال أخرى |
- تأكيد نوع الموصل: MPO-12/APC (أنثى) على كلا الطرفين — غلاف أخضر.
- التحقق من مسافة الارتباط: 15 مترًا ضمن مدى OM3 (≤30 مترًا) ويدعم مدى 50 مترًا كاملاً إذا تم استخدام OM4 للإصدارات الأطول.
- تأكد من أن وحدات الإرسال والاستقبال متوافقة مع قطبية التقاطع من النوع B؛ تتطلب بصريات NVIDIA النوع B للاتصال المباشر.
- تحقق من أن لوحات التوصيل الخاصة بك، إذا تم استخدامها، هي أيضًا MPO/APC وتحافظ على تعيين القطبية.
- قم بتخزين منظفات MPO وأغطية الغبار المناسبة للصيانة.
- NVIDIA MMA4Z00-NS — وحدة إرسال واستقبال OSFP 800G DR8 مزدوجة المنفذ للمحولات
- NVIDIA MMA1Z00-NS400 — وحدة إرسال واستقبال QSFP112 400G DR4 لمحولات ConnectX-7
- سلسلة NVIDIA MFP7E20 — كابلات بصرية نشطة (AOC) لمدى أطول
- محولات حاجز MPO-12/APC إلى MPO-12/APC — للتمديد وتركيب الألواح
- مذكرة التطبيق: الكابلات والموصلات البصرية لـ NDR InfiniBand (متوفرة من دعم NVIDIA)
- IEC 61754-7: أجهزة التوصيل البصري — عائلة موصلات MPO
- Telcordia GR-1435-CORE: المتطلبات العامة للموصلات البصرية متعددة الألياف
