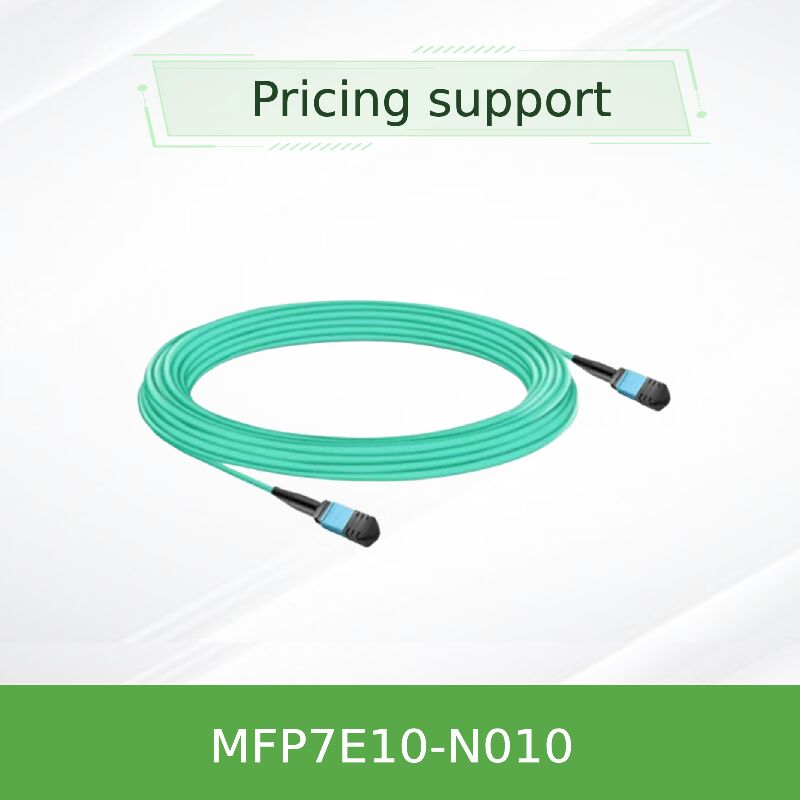

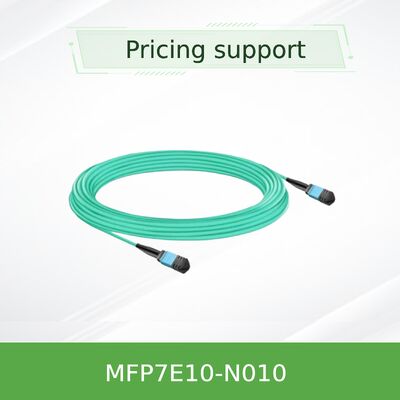

كابل ألياف بصرية NVIDIA MFP7E10-N010 بطول 10 أمتار MPO APC متعدد الأوضاع InfiniBand و Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N010 |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | كابل الألياف السلبية | طول الكابل: | 10 متر |
| نموذج: | MFP7E10-N010 | اسم: | كابل الألياف السلبية Mellanox AOC MFP7E10-N010 MMF MPO12 APC إلى MPO12 APC 10m |
| الكلمة الرئيسية: | كابل ميلانوكس | ||
| إبراز: | كابل ألياف بصرية NVIDIA بطول 10 أمتار MPO,كابل ألياف بصرية متعدد الأوضاع InfiniBand Ethernet,كابل ألياف بصرية Mellanox MPO APC,Multimode fiber cable InfiniBand Ethernet,Mellanox MPO APC fiber optic cable |
||
منتوج وصف
كابل ألياف بصرية متعدد الأوضاع سلبي مصمم بدقة بطول 10 أمتار لاتصالات InfiniBand و Ethernet عالية النطاق الترددي. يتميز بموصلات أنثى MPO-12/APC، وألياف OM3/OM4 منخفضة الفقد، وغلاف LSZH قوي. يتيح الاتصال المباشر بين أجهزة الإرسال والاستقبال OSFP 800G مزدوجة المنافذ، و OSFP 400G أحادية المنفذ، و QSFP112 في مراكز البيانات الحديثة.
الطول:10 أمتار (تفاوت دقيق +0.1/-0 متر)
الموصل:MPO-12/APC (اتصال فيزيائي بزاوية) أنثى إلى MPO-12/APC أنثى
تتكون سلسلة NVIDIA MFP7E10-Nxxx من كابلات الألياف البصرية السلبية متعددة الأوضاع مع موصلات MPO-12/APC، وتستفيد من 8 ألياف نشطة من مصفوفة الألياف المكونة من 12 ليفًا. يوفر MFP7E10-N010 طولًا قياسيًا يبلغ 10 أمتار، وهو مثالي لتوصيلات المحولات من أعلى الرف (ToR) إلى الخوادم داخل الأرفف أو عبر الصفوف المجاورة. تم تصميمه خصيصًا لنظام الشبكات عالي السرعة من NVIDIA، ويدعم أجهزة الإرسال والاستقبال OSFP مزدوجة المنافذ بسرعة 800 جيجابت في الثانية بالإضافة إلى وحدات OSFP أحادية المنفذ و QSFP112 بسرعة 400 جيجابت في الثانية. يقلل موصل التلميع بزاوية (APC) مع تلميع بزاوية 8 درجات بشكل كبير من الانعكاس الخلفي، مما يضمن سلامة الإشارة لتعديل PAM4 المستخدم في بنيات 50 جيجابت في الثانية، 100 جيجابت في الثانية لكل مسار.
يتيح تعيين الألياف المتقاطعة من النوع B (الدبوس 1 إلى الدبوس 12) الاتصال المباشر بين أجهزة الإرسال والاستقبال دون إدارة قطبية إضافية، مما يبسط عملية النشر. تم اختبار كل كابل في المصنع لتلبية مواصفات Telcordia GR-1435 و IEC 61754-7، مما يضمن الموثوقية فور الاستخدام.
- موصلات أنثى MPO-12/APC مع فتحات محاذاة - متوافقة مع دبابيس محاذاة جهاز الإرسال والاستقبال
- 8 ألياف متعددة الأوضاع نشطة (50/125 ميكرومتر) مع 4 ألياف غير مستخدمة كأعضاء تقوية
- قطبية متقاطعة من النوع B: تلغي الحاجة إلى عكس سلك التوصيل
- غلاف LSZH (منخفض الدخان وعديم الهالوجين) / OFNR مرن دائري - لون أكوا لتمييز الألياف متعددة الأوضاع
- يدعم بروتوكولات InfiniBand NDR و Ethernet 400GbE/800GbE و NVLink
- آلية قفل بالدفع والسحب لتحرير سريع وتزاوج آمن
- درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية؛ التخزين: -40 درجة مئوية إلى 85 درجة مئوية
- ملف تعريف فقد الإدخال المنخفض محسّن لإشارات PAM4 عالية السرعة
يتميز وجه نهاية موصل MPO-12/APC بتلميع بزاوية 8 درجات، مما يقلل من انعكاسات الضوء الخلفي التي يمكن أن تسبب عدم استقرار المرسل وأخطاء البت في الروابط عالية السرعة. على عكس موصلات الاتصال الفيزيائي الفائق (UPC) المستخدمة عادة في التطبيقات ذات السرعة المنخفضة، يضمن APC فقد إرجاع ≥35 ديسيبل، وهو أمر بالغ الأهمية لـ 100 جيجابت في الثانية PAM4 وما بعدها. يقوم طوبولوجيا النوع B (المتقاطع) للكابل بتعيين مسارات الإرسال في أحد الطرفين إلى مسارات الاستقبال في جهاز الإرسال والاستقبال المقابل - المسار 1 (الإرسال) يتصل بالمسار 12 (الاستقبال)، والمسار 2 بالمسار 11، وما إلى ذلك. يتطابق هذا مع مخطط دبوس MPO القياسي الموصى به بواسطة IEC 61754-7 للاتصال المباشر دون محولات خارجية.
- روابط المحول إلى المحول: قم بتوصيل محولات OSFP مزدوجة المنافذ (800 جيجابت في الثانية) باستخدام منفذي MPO-12/APC لتحقيق إنتاجية مجمعة.
- المحول إلى المحول: قم بتوصيل محولات شبكة NVIDIA ConnectX-7 أو وحدات معالجة البيانات BlueField-3 عبر أجهزة الإرسال والاستقبال OSFP أو QSFP112.
- بنيات العمود الفقري والأوراق في مراكز البيانات التي تتطلب مدى ألياف متعددة الأوضاع يصل إلى 50 مترًا (مع ما يصل إلى 4 وصلات موصل).
- الحوسبة عالية الأداء (HPC) وفصل التخزين مع امتدادات شبكة NVLink.
مصمم وتم التحقق منه للتوافق السلس مع أجهزة الإرسال والاستقبال وأجهزة الشبكات من NVIDIA. متوافق مع:
| جهاز الإرسال والاستقبال / الجهاز | نوع المنفذ | حالة الاستخدام |
|---|---|---|
| MMA4Z00-NS (مزدوج المنفذ OSFP DR8) | 2 × MPO-12/APC | جانب المحول 800 جيجابت في الثانية |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | محول/وحدة معالجة بيانات 400 جيجابت في الثانية |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | ConnectX-7 / BlueField-3 بسرعة 400 جيجابت في الثانية |
| محولات InfiniBand NDR 400G/800G | منافذ OSFP | التبديل عالي الكثافة |
ملاحظة: الكابل متوافق تمامًا مع موصلات MPO-12/APC. لا تقم بتوصيله بموصلات MPO-12/UPC (غلاف أزرق) لأن عدم تطابق التلميع قد يسبب تلفًا ماديًا وتدهورًا في الإشارة.
| المعلمة | القيمة |
|---|---|
| رقم المنتج | MFP7E10-N010 |
| طول الكابل | 10 أمتار (التفاوت: +0.1/-0 متر) |
| عدد الألياف (نشطة) | 8 ألياف (MPO 12 ليفًا، 4 غير نشطة) |
| نوع الألياف | متعدد الأوضاع OM3 (≤30 مترًا) / OM4 (>30 مترًا) - OM3 فعلي لطول 10 أمتار |
| نوع الموصل | أنثى MPO-12/APC، وجه نهاية منخفض الفقد |
| فقد الإدخال (الحد الأقصى) | 0.35 ديسيبل + 0.0004 × L (L بالأمتار) |
| فقد الإرجاع (الحد الأدنى) | 35 ديسيبل |
| قطر الكابل | 3.0 ± 0.2 ملم |
| الحد الأدنى لنصف قطر الانحناء | 30 ملم (ديناميكي/ثابت) |
| مادة الغلاف | LSZH / OFNR، لون أكوا |
| درجة حرارة التشغيل | 0 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 10% إلى 85% رطوبة نسبية غير متكثفة |
| مخطط القطبية | النوع B (متقاطع) حسب IEC 61754-7 |
| الامتثال التنظيمي | RoHS، CB، cTUVus، CE، FCC Class A، VCCI، RCM |
تقدم NVIDIA أطوالًا متعددة لتناسب كثافات الرفوف المختلفة واتصالات الحرم الجامعي. اختر بناءً على متطلبات المدى الدقيقة:
| رقم جزء الطلب | الطول | التطبيق النموذجي |
|---|---|---|
| MFP7E10-N003 | 3 أمتار | داخل الرف، خوادم متجاورة |
| MFP7E10-N005 | 5 أمتار | من أعلى الرف إلى منتصف الرف |
| MFP7E10-N010 | 10 أمتار | عبر الأرفف أو نفس الصف |
| MFP7E10-N015 | 15 مترًا | روابط بين الصفوف |
| MFP7E10-N030 | 30 مترًا | توزيع نهاية الصف أو المنطقة |
| MFP7E10-N050 | 50 مترًا | أقصى مدى مع ألياف OM4 |
تشترك جميع الكابلات في مواصفات ميكانيكية وبصرية متطابقة باستثناء تفاوت الطول (±2% لـ L≥5 متر).
- التحقق من الصحة من طرف إلى طرف: يتم إقران كل كابل مع أجهزة الإرسال والاستقبال من NVIDIA لضمان التوافق وهوامش الارتباط.
- تكلفة ملكية إجمالية منخفضة: التصميم السلبي يلغي استهلاك الطاقة، مما يقلل من حمل التبريد في مراكز البيانات.
- المتانة والسلامة: غلاف LSZH يقلل من الأبخرة السامة في حالة نشوب حريق؛ تصنيف OFNR لتركيبات المصاعد.
- تصنيع دقيق: موصلات APC المصقولة في المصنع ذات الهندسة المتسقة تضمن فقدًا منخفضًا قابلًا للتكرار.
- الضمان والدعم: التوافق المباشر مع NVIDIA يقلل من تعقيد استكشاف الأخطاء وإصلاحها.
تقدم مجموعة Hong Kong Starsurge خدمات سلسلة التوريد الكاملة، بما في ذلك الشراء بالجملة، ووضع العلامات المخصصة، والشحن في جميع أنحاء العالم. يساعد فريقنا الفني في تخطيط القطبية، وحسابات ميزانية الارتباط، والتحقق من صحة النشر. للاستفسارات المتعلقة بـ RMA أو توافق البرامج الثابتة، اتصل بمكتب الدعم لدينا علىnetworking-support@nvidia.com أو تواصل مباشرة عبر ممثل مبيعات Starsurge الخاص بك.
- لا تقم بإزالة أغطية الغبار حتى لحظة التركيب لمنع تلوث وجوه نهاية الألياف البصرية.
- تجنب تجاوز الحد الأدنى لنصف قطر الانحناء البالغ 30 ملم؛ يمكن أن تسبب الانحناءات الضيقة فقدًا بالانحناء الدقيق وتلفًا دائمًا للألياف.
- على الرغم من أن الكابل غير موصل وغير حساس لتفريغ الشحنات الكهروستاتيكية، إلا أنه يتزاوج مع أجهزة الإرسال والاستقبال الحساسة لتفريغ الشحنات الكهروستاتيكية - اتبع احتياطات تفريغ الشحنات الكهروستاتيكية القياسية أثناء التعامل.
- لا تخلط أبدًا بين موصلات MPO-12/APC (غلاف أخضر) وموصلات MPO-12/UPC (غلاف أزرق)؛ لن تتناسب التلميعات غير المتطابقة بشكل صحيح وقد تتلف دبابيس المحاذاة.
- استخدم فقط كحول الأيزوبروبيل ومناديل خالية من الوبر أو منظفات MPO مخصصة لتنظيف الحلقات.
Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل محولات الشبكة، وبطاقات الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات، ومعدات الشبكات ذات الصلة. بدعم من فريق مبيعات وفريق فني ذي خبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم الشركة أيضًا حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي. من خلال نهج يركز على العملاء، تركز Starsurge على الجودة الموثوقة والخدمة السريعة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.
شريك رسمي لـ NVIDIA: توفر Starsurge كابلات وأجهزة إرسال واستقبال ومكونات شبكات NVIDIA أصلية مع شفافية كاملة لسلسلة التوريد وتسليم سريع.
| طراز جهاز الإرسال والاستقبال من NVIDIA | عامل الشكل | السرعة | توافق الكابل |
|---|---|---|---|
| MMA4Z00-NS | مزدوج المنفذ OSFP | 800 جيجابت في الثانية (2 × 400 جيجابت في الثانية) | MFP7E10-Nxxx (مزدوج MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400 جيجابت في الثانية | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400 جيجابت في الثانية | MFP7E10-Nxxx |
| محولات NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N010 / أطوال أخرى |
- تأكيد نوع الموصل: MPO-12/APC (أنثى) على كلا الطرفين - غلاف أخضر.
- التحقق من مسافة الارتباط: يدعم OM3 حتى 30 مترًا؛ يدعم OM4 حتى 50 مترًا (مع 4 وصلات).
- تأكد من أن أجهزة الإرسال والاستقبال متوافقة مع قطبية التقاطع من النوع B؛ تتطلب بصريات NVIDIA النوع B للاتصال المباشر.
- تحقق من أن لوحات التوصيل الخاصة بك، إذا تم استخدامها، هي أيضًا MPO/APC وتحافظ على تعيين القطبية.
- قم بتخزين منظفات MPO وأغطية الغبار المناسبة للصيانة.
