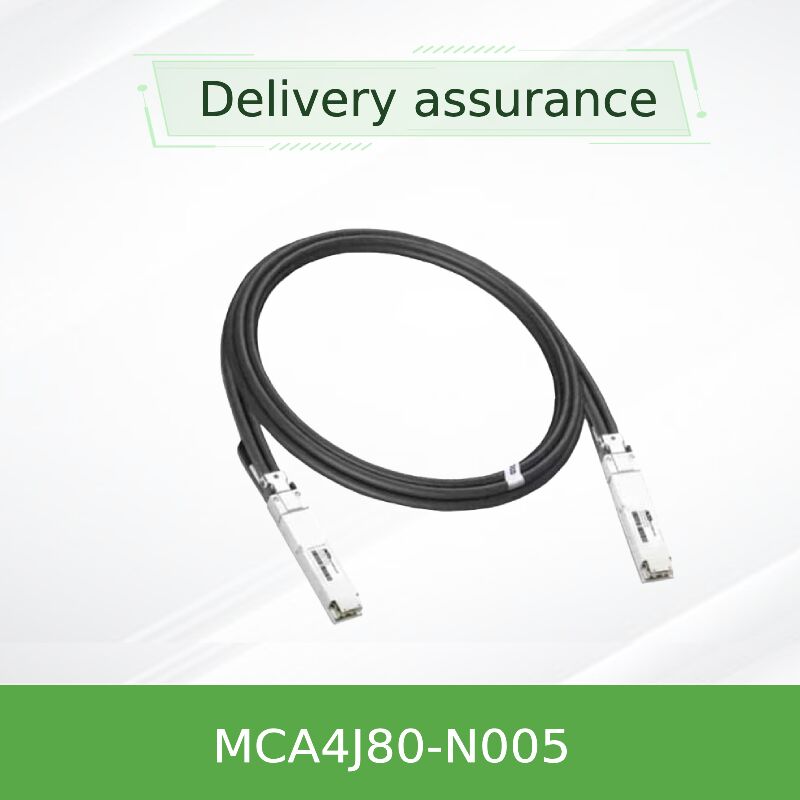

كابل نحاسي نشط NVIDIA MCA4J80-N005 بسرعة 800 جيجابت في الثانية بمنفذين OSFP - بطول 5 أمتار InfiniBand NDR ACC
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCA4J80-N005 (980-9I602-00N005) |
| وثيقة: | MCA4J80-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس DAC كابل | طول الكابل: | 5 متر |
| اسم: | Mellanox DAC كابل النحاس النشط IB Twin Port NDR 800GB/S OSFP 5 أمتار MCA4J80-N005 | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل نحاسي NVIDIA OSFP بسرعة 800 جيجابت في الثانية,كابل Mellanox InfiniBand NDR بطول 5 أمتار,كابل نحاسي نشط بمنفذين OSFP,Mellanox InfiniBand NDR cable 5m,OSFP twin-port active copper cable |
||
منتوج وصف
InfiniBand NDR | 5 أمتار | 26AWG | 1.5 واط لكل طرف | OSFP إلى 2x400 جيجابت في الثانية OSFP
كابل نحاسي نشط عالي الكثافة، بزمن وصول فائق الانخفاض لشبكات InfiniBand و Ethernet بسرعة 800 جيجابت في الثانية. مثالي للاتصال من مفتاح إلى مفتاح (Quantum-2) ومن مفتاح إلى DGX H100. سلامة إشارة محسّنة من NVIDIA، متوافق مع RoHS/LSZH، وقابل للتبديل السريع.
NVIDIA MCA4J80-N005 هو كابل نحاسي نشط عالي الأداءبسرعة 800 جيجابت في الثانية مزدوج المنفذ OSFP (ACC)يدعم منفذين مزدوجين بسرعة 400 جيجابت في الثانية من واجهة OSFP واحدة بسرعة 800 جيجابت في الثانية. مصمم لشبكات InfiniBand NDR و Ethernet Spectrum-4، يستخدم هذا الكابل الذي يبلغ طوله 5 أمتار موصلات 26AWG مع دوائر متكاملة للموازنة لتوسيع النطاق مع الاحتفاظ بزمن وصول فائق الانخفاض (شبيه بالسلكي) واستهلاك طاقة بحد أقصى 1.5 واط فقط لكل طرف. إنه جزء من سلسلة NVIDIA MCA4J80، ويوفر اتصالاً موثوقًا وفعالًا من حيث التكلفة لمراكز البيانات من الجيل التالي.
تجمع تقنية ACC بين متانة النحاس مع معالجة الإشارة النشطة لتحقيق روابط بطول 5 أمتار بدون تعقيد أجهزة الإرسال والاستقبال البصرية. يتميز MCA4J80-N005 بذاكرة EEPROM مدمجة لتحديد هوية النظام المضيف، ويدعم عامل شكل OSFP MSA القابل للتبديل السريع، ويتكيف تلقائيًا مع بروتوكول InfiniBand أو Ethernet بناءً على المفتاح المتصل.
على عكس كابلات DAC السلبية المحدودة بأطوال أقل من 3 أمتار بسرعات 800 جيجابت في الثانية، تشتمل سلسلة MCA4J80 علىدائرة متكاملة للموازنة المسبقة في كل غلاف موصل، مما يوسع النطاق بفعالية حتى 5 أمتار مع الحفاظ على سلامة الإشارة. النتيجة هي زمن وصول مضاف قريب من الصفر وجزء صغير من الطاقة مقارنة بالكابلات البصرية النشطة (AOCs). تقوم NVIDIA بضبط كل طول لتقليل ضوضاء الإشارة والانعكاسات الخلفية، مما يضمن تشغيلًا قويًا في شبكات InfiniBand NDR عالية الكثافة. برنامج ACC مدرك للبروتوكول ويتحول تلقائيًا بين InfiniBand و Ethernet بدون تكوين يدوي.
تم تصميم هذا الكابل باستخدام 30AWG للإصدارات 3م/4م و 26AWG الأكثر سمكًا للإصدار 5م (N005)، مما يقلل من فقد الإدخال ويلبي مواصفات InfiniBand الصارمة.
- توصيلمفاتيح NVIDIA Quantum-2 (800 جيجابت في الثانية) في طوبولوجيا العمود الفقري والأوراق حتى 5 أمتار.
- روابط المفتاح إلى الخادم: أنظمةDGX H100 إلى مفاتيح Quantum-2 أو Spectrum-4.
- شبكات InfiniBand NDR التي تتطلب اتصالات كثيفة، منخفضة التكلفة، ومنخفضة الطاقة لمجموعات الذكاء الاصطناعي/التعلم الآلي.
- تطبيقات فصل Ethernet 800GbE إلى 2x400GbE في بيئات تعتمد على Spectrum-4.
- مراكز البيانات TOR إلى الرفوف المجاورة حيث لا تكون أجهزة الإرسال والاستقبال البصرية ضرورية.
مصمم للتكامل السلس ضمن حزم الحوسبة والشبكات المعجلة من NVIDIA. تشمل المنصات المدعومة:
- مفاتيح NVIDIA Quantum-2 InfiniBand (مثل سلسلة QM9700)
- مفاتيح NVIDIA Spectrum-4 Ethernet (سلسلة SN5000)
- أنظمة NVIDIA DGX H100 / DGX A100 مع أقفاص OSFP
- أي منافذ OSFP قياسية في الصناعة متوافقة مع OSFP MSA تدعم 100G-PAM4 (800G/400G)
| المعلمة | المواصفات |
|---|---|
| معدل البيانات | 800 جيجابت في الثانية مجمعة (2x400 جيجابت في الثانية مزدوج المنفذ) باستخدام تعديل 8x 100G-PAM4 |
| نوع الموصل | OSFP (Octal Small Formfactor Pluggable) إلى 2x OSFP (مزدوج المنفذ) |
| طول الكابل | 5 أمتار (متغير N005) |
| مقياس السلك | 26AWG (2x8 أزواج) |
| قطر الكابل | 8.9 ملم ±0.03 ملم |
| استهلاك الطاقة | 1.5 واط كحد أقصى لكل طرف، 1.2 واط نموذجي |
| جهد الإمداد | 3.3 فولت ±5% (3.135 فولت – 3.465 فولت) |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| المعاوقة المميزة | 100 أوم ±10% |
| تأخير الانتشار | ≤ 4.5 نانو ثانية/م |
| الحد الأدنى لنصف قطر الانحناء (فردي، بعيدًا عن الموصل) | 5x قطر الكابل (~44.5 ملم) |
| الحد الأدنى لنصف قطر الانحناء (متكرر/بعيد) | 10x قطر الكابل (~89 ملم) |
| نصف قطر انحناء التجميع (بالقرب من الموصل) | 10x قطر الكابل |
| مادة الغلاف | LSZH (دخان منخفض خالٍ من الهالوجين) |
| الامتثال التنظيمي | RoHS، CE، FCC Class A، UKCA، CB، TUV، RCM، VCCI |
| رقم الجزء للطلب | الوصف | الطول | AWG | نوع الكابل |
|---|---|---|---|---|
| MCA4J80-N003 | كابل نحاسي نشط من NVIDIA، IB مزدوج المنفذ NDR، 800 جيجابت في الثانية، OSFP | 3م | 30AWG | مستدير قياسي |
| MCA4J80-N004 | كابل نحاسي نشط من NVIDIA، IB مزدوج المنفذ NDR، 800 جيجابت في الثانية، OSFP | 4م | 30AWG | مستدير قياسي |
| MCA4J80-N005 | كابل نحاسي نشط من NVIDIA، IB مزدوج المنفذ NDR، 800 جيجابت في الثانية، OSFP، 5م، 26AWG | 5م | 26AWG | مستدير، مقياس أعلى |
| MCA4J80-N003-FLT | كابل مسطح علوي، 3م، OSFP إلى 2xOSFP، لتوجيه DGX H100 المحدد | 3م | 30AWG | مسطح علوي |
| MCA4J80-N003-FTF | مسطح إلى علوي مزعنف، 3م | 3م | 30AWG | هجين |
تقدم Hong Kong Starsurge Group دعمًا كاملاً لدورة الحياة بما في ذلك الاستشارات قبل البيع، والتحقق من التوافق، والشحن العالمي، والمساعدة الفنية بعد البيع. يعمل فريقنا ذو الخبرة مع الشركات والمؤسسات البحثية ومشغلي مراكز البيانات لنشر حلول شبكات NVIDIA بثقة. نقدم:
- طلبات مخصصة لطول الكابل / الملصقات (تخضع للحد الأدنى لكمية الطلب).
- دعم مهندس التطبيقات الميدانية (FAE) للتكامل على نطاق واسع.
- خدمات الضمان وإعادة المواد (RMA) بما يتماشى مع معايير منتجات NVIDIA.
- توحيد قائمة المواد (BOM) لأجهزة الشبكات – المفاتيح، بطاقات الشبكة، الكابلات، أجهزة الإرسال والاستقبال.
حساس للتفريغ الكهروستاتيكي (ESD): استخدم دائمًا أحزمة التأريض ESD وأرضية آمنة من ESD عند إدخال أو استخراج الكابلات. يتم شحن الموصلات بأغطية واقية – قم بإزالتها فورًا قبل التركيب. تجنب الانحناء بما يتجاوز الحد الأدنى لنصف قطر الانحناء المحدد، خاصة بالقرب من الغلاف الخلفي. تأكد من أن توجيه الكابل لا يتجاوز أحمال الشد أو سحق التصنيفات. للحصول على تفاصيل التركيب، ارجع إلى ملاحظة تطبيق إرشادات إدارة كابلات NVIDIA.
المنتج حاصل على شهادات RoHS، CE، FCC Class A. وهو مخصص للاستخدام في مراكز البيانات التجارية؛ في البيئات السكنية قد يسبب تداخلًا، ويجب على المستخدمين تصحيحه على نفقتهم الخاصة.
تأسست في عام 2008،Hong Kong Starsurge Group Co., Limited هي مورد مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. نخدم العملاء العالميين بمنتجات تشمل مفاتيح الشبكات، وبطاقات الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات عالية السرعة، ومعدات الشبكات التكميلية. يدعم فريق المبيعات والفريق الفني ذوو الخبرة لدينا قطاعات الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم Starsurge أيضًا حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والتسليم العالمي متعدد اللغات. مع فلسفة العميل أولاً، نقدم جودة موثوقة وخدمة سريعة وحلولًا مخصصة لبناء بنية تحتية شبكية فعالة وقابلة للتطوير.
بصفتها شريكًا معتمدًا لأهم العلامات التجارية بما في ذلك NVIDIA / Mellanox، تضمن Starsurge منتجات أصلية مع إمكانية تتبع كامل وأوقات تسليم سريعة.
800 جيجابت في الثانية (2x400 جيجابت في الثانية)
5 أمتار (26AWG)
1.5 واط لكل طرف
~4.5 نانو ثانية/م انتشار
OSFP (تفرع مزدوج المنفذ)
0 درجة مئوية إلى +70 درجة مئوية
| مفتاح / نظام NVIDIA | نوع المنفذ | التوافق مع MCA4J80-N005 |
|---|---|---|
| Quantum-2 QM9700 / QM9790 | OSFP 800G (NDR) | متوافق تمامًا، اتصال مباشر |
| سلسلة Spectrum-4 SN5000 | Ethernet OSFP 800G | نعم، اكتشاف البروتوكول التلقائي |
| DGX H100 (8-GPU) | OSFP 400G/800G | متوافق باستخدام منفذي 400 جيجابت في الثانية لكل كابل |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | يعتمد على نوع المحول؛ لاستخدام مفتاح NDR400 إلى 800G، استخدم تعيين التفرع المناسب |
- تأكيد أن المفتاح أو الخادم يحتوي على أقفاص OSFP تدعم 800G أو تفرع 2x400G.
- تحقق من الطول المطلوب: MCA4J80-N005 = 5م؛ للأطوال الأقصر، ضع في اعتبارك N003 أو N004.
- تأكد من أن نصف قطر انحناء الكابل يناسب تخطيط الرف (بحد أدنى 89 ملم بالقرب من الموصلات).
- تحقق من البروتوكول (InfiniBand أو Ethernet) – لا يلزم تكوين ولكن تأكد من تطابق ملف تعريف المفتاح.
- احتياطات ESD: موظفون مدربون، بيئة مؤرضة.
3م، 30AWG، مستدير قياسي، 1.5 واط لكل طرف
مسطح علوي 3م لمساحة أضيق (خاص بـ DGX H100)
DAC سلبي حتى 2.5م، خيارات QSFP-DD/OSFP
32 منفذ OSFP بسرعة 800 جيجابت في الثانية InfiniBand NDR
