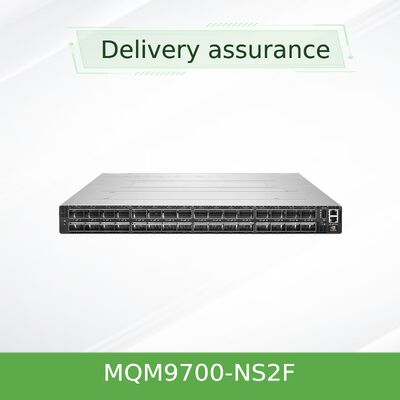

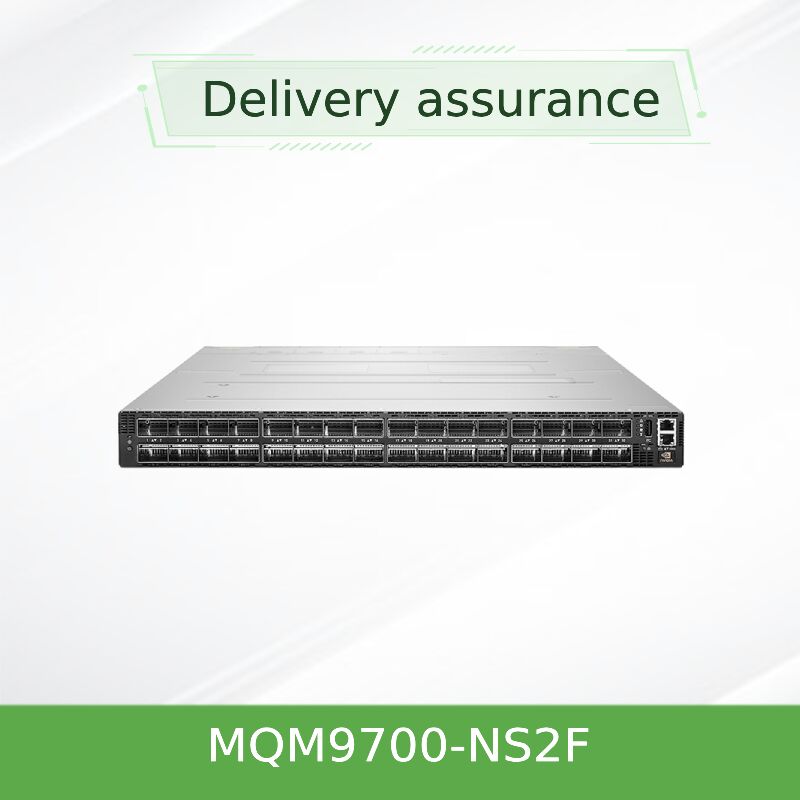

NVIDIA Quantum-2 QM9700-NS2F مدير InfiniBand Switch 64-Port 400G NDR 51.2 Tb/s التدفق الهوائي P2C
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MQM9700-NS2F (920-9B210-00FN-0M0) | ماركة: | ميلانوكس |
|---|---|---|---|
| اتصال الوصلة الصاعدة: | 400 جيجابت في الثانية | اسم: | InfiniBand MQM9700-NS2F Mellanox Network Switch 1U NDR 400Gb / S للخادم |
| الكلمة الرئيسية: | مفتاح شبكة ميلانوكس | تكوين المنفذ: | 64x 400g ، 32x OSFP |
| إبراز: | NVIDIA Quantum-2 InfiniBand switch 64 منفذ,مفتاح الشبكة Mellanox 400G NDR,مبدل InfiniBand 51.2 Tb / s معدل التوصيل,Mellanox network switch 400G NDR,InfiniBand switch 51.2 Tb/s throughput |
||
منتوج وصف
ريادة الصناعة NDR 400 جيجابت في الثانية لكل منفذ | إنتاجية مجمعة تبلغ 51.2 تيرابايت في الثانية | حوسبة داخل الشبكة SHARPv3 | تدفق هواء أمامي P2C لتصميم حراري محسّن | زمن انتقال منخفض للغاية لشبكات الذكاء الاصطناعي والحوسبة عالية الأداء
إن NVIDIA Quantum-2 QM9700-NS2F هو مفتاح InfiniBand مُدار بالكامل بحجم 1U مع تدفق هواء أمامي من الطاقة إلى الموصل (P2C)، مما يوفر 64 منفذًا غير مسبوق بسرعة 400 جيجابت في الثانية (NDR) بعرض نطاق ترددي غير مانع. تم تصميمه لمجموعات الذكاء الاصطناعي واسعة النطاق، والبحث العلمي، والحوسبة عالية الأداء (HPC)، وهو يتيح قابلية التوسع الهائلة بإنتاجية مجمعة ثنائية الاتجاه تبلغ 51.2 تيرابايت في الثانية وأكثر من 66.5 مليار حزمة في الثانية. بالاستفادة من SHARPv3، والتوجيه التكيفي، وRDMA، يسرّع QM9700-NS2F نقل البيانات والحوسبة داخل الشبكة لأكثر أعباء العمل تطلبًا.
- جذر المفتاح: 64 منفذًا غير مانع بسرعة 400 جيجابت في الثانية (32 موصل OSFP)
- الإنتاجية: 51.2 تيرابايت في الثانية مجمعة ثنائية الاتجاه
- معدل الحزم: >66.5 مليار حزمة في الثانية (BPPS)
- SHARPv3: تحسين تسريع الذكاء الاصطناعي بمقدار 32 مرة مقارنة بالجيل السابق
- تدفق الهواء: تدفق هواء أمامي من الطاقة إلى الموصل (P2C) - مثالي لمدخل الممر البارد إلى مخرج الممر الساخن
- الإدارة: مدير شبكة فرعية مدمج لما يصل إلى 2000 عقدة، MLNX-OS، CLI، WebUI، SNMP، واجهة برمجة تطبيقات JSON
- الطاقة والتبريد: مصدر طاقة احتياطي 1+1 قابل للتبديل السريع، وحدات مروحة قابلة للتبديل السريع، تبريد من الأمام إلى الخلف (P2C)
تم بناء سلسلة QM9700 على منصة NVIDIA Quantum-2، وهي تعيد تعريف كثافة وكفاءة تبديل مراكز البيانات. يدمج QM9700-NS2F (مُدار، تدفق هواء أمامي P2C) 64 منفذًا بسرعة 400 جيجابت في الثانية من InfiniBand في هيكل مدمج بحجم 1U. يدعم تقنية تقسيم المنافذ لتوفير ما يصل إلى 128 منفذًا بسرعة 200 جيجابت في الثانية، مما يوفر طوبولوجيا مرنة مثل Fat Tree وDragonFly+ وSlimFly وTorus متعدد الأبعاد. يضمن التوافق مع الأجيال السابقة من InfiniBand التكامل السلس في البنية التحتية الحالية. مع القياس عن بعد المتقدم، والتحكم في الازدحام، وقدرات الشبكة ذاتية الشفاء، يزيد هذا المفتاح من إنتاجية التطبيقات مع تبسيط العمليات.
32 قفص OSFP تدعم 400G NDR أو 128x200G عبر كابلات مقسمة، مما يوفر أكثر مفاتيح InfiniBand كثافة في أعلى الرف في شكل 1U.
الجيل الثالث من بروتوكول التجميع والاختزال الهرمي القابل للتطوير من NVIDIA يسرّع عمليات تجميع الذكاء الاصطناعي بما يصل إلى 32 مرة، مما يقلل من نقل البيانات وزمن الانتقال.
يُزيل الوصول المباشر للذاكرة عن بُعد (RDMA) والتوجيه التكيفي الاختناقات، بينما يحافظ تعيين المسار الافتراضي المحسّن والتحكم في الازدحام على أداء ثابت.
يضمن تجاوز الفشل التلقائي، وإعادة الإرسال على مستوى الارتباط، وقدرات المراقبة المتقدمة عمليات غير متقطعة لأعباء العمل الحيوية.
يدعم مدير الشبكة الفرعية المدمج ما يصل إلى 2000 عقدة فور إخراجه من الصندوق؛ إدارة كاملة للهيكل عبر CLI وWebUI وSNMP وواجهة برمجة تطبيقات JSON/REST.
محسّن لتصميمات المجموعات القابلة للتطوير وفعالة من حيث التكلفة؛ يقلل جذر الكثافة المزدوجة من طبقات الشبكة ويخفض التكلفة الإجمالية للملكية.
تدمج منصة Quantum-2 أحدث تقنية SerDes بسرعة 400 جيجابت في الثانية من NVIDIA، مما يوفر سعة تبديل تبلغ 51.2 تيرابايت في الثانية. تشمل الابتكارات الرئيسية SHARPv3 الحوسبة داخل الشبكة، والتي تخفف من عمليات التجميع من عقد الحوسبة، مما يحسن بشكل كبير كفاءة تدريب الذكاء الاصطناعي. تستفيد المفتاح من الوصول المباشر للذاكرة عن بُعد (RDMA) لتجاوز حمل النواة، وتحقيق زمن انتقال في نطاق الميكروثانية. يقوم التوجيه التكيفي بتوزيع حركة المرور ديناميكيًا عبر مسارات متعددة لتجنب النقاط الساخنة، بينما تضمن جودة الخدمة المحسّنة (QoS) وتعيين المسار الافتراضي (VL) عرض النطاق الترددي للتطبيقات الهامة. يدمج QM9700-NS2F أيضًا قياسًا عن بعد متقدمًا للمراقبة في الوقت الفعلي للشبكة وقدرات ذاتية الشفاء تعيد توجيه حركة المرور تلقائيًا حول فشل الارتباطات.
- مجموعات الذكاء الاصطناعي والتعلم الآلي: تتيح مفاتيح NDR عالية الجذر مجموعات حوسبة فائقة GPU ضخمة مع SHARPv3 لتسريع تجميعات NCCL.
- مراكز أبحاث الحوسبة عالية الأداء: تربط طوبولوجيا SlimFly أو Fat Tree آلاف العقد بزمن انتقال منخفض للغاية لمحاكاة الطقس وعلم الجينوم والفيزياء.
- مراكز بيانات المؤسسات: توحيد حركة المرور من الشرق إلى الغرب مع بنية العمود الفقري والأوراق بسرعة 400 جيجابت في الثانية، مما يقلل من عدد الطبقات وتكاليف التشغيل.
- السحابة والهايبرسكيل: DragonFly+ وTorus متعدد الأبعاد لتحقيق أقصى قابلية للتوسع مع كثافة عرض نطاق ترددي عالية لكل وحدة رف.
- توسيع التخزين والإدخال/الإخراج: توصيل أنظمة تخزين عالية الأداء باستخدام NVMe عبر الشبكات (NVMe-oF) عبر InfiniBand.
إن QM9700-NS2F متوافق تمامًا مع محولات NVIDIA InfiniBand (ConnectX-6، ConnectX-7، ConnectX-8)، والكابلات (النحاس النشط/السلبي، الألياف النشطة، الوحدات البصرية)، والأجيال السابقة FDR/EDR/HDR. يعمل بنظام MLNX-OS مع دعم واسع لواجهات برمجة التطبيقات لأطر الأتمتة. متوافق مع مدير الشبكة الموحد من NVIDIA (UFM) للمراقبة المتقدمة والتحليلات التنبؤية والقياس عن بعد. يتكامل المفتاح بسلاسة مع مجدولات HPC الرئيسيين وأدوات أتمتة الشبكات المفتوحة.
| المكون | الموديلات/المعايير المدعومة |
|---|---|
| محولات القناة المضيفة | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand، محولات NDR 400G |
| الكابلات والمحولات البصرية | نحاس سلبي OSFP (حتى 2.5 متر)، نحاس نشط، ألياف نشطة (حتى 500 متر)، وحدات بصرية (محولات QSFP-DD إلى OSFP لتقسيم 200 جيجابت في الثانية) |
| سرعات InfiniBand السابقة | HDR (200 جيجابت في الثانية)، EDR (100 جيجابت في الثانية)، FDR (56 جيجابت في الثانية) - متوافق مع الإصدارات السابقة |
| الإدارة والأتمتة | MLNX-OS، UFM، Prometheus/Grafana عبر SNMP، JSON-RPC، وحدات Ansible |
| المعلمة | المواصفات |
|---|---|
| المنافذ والسرعة | 64 منفذًا غير مانع بسرعة 400 جيجابت في الثانية (NDR) InfiniBand؛ 32 موصل OSFP؛ يدعم 128 منفذًا بسرعة 200 جيجابت في الثانية عبر كابلات مقسمة |
| سعة التبديل | 51.2 تيرابايت في الثانية إنتاجية مجمعة ثنائية الاتجاه؛ >66.5 مليار حزمة في الثانية (BPPS) |
| زمن الانتقال | أقل من 130 نانوثانية من المنفذ إلى المنفذ مع التوجيه الديناميكي (نموذجي) |
| المعالج والذاكرة | x86 Coffee Lake i3، 8 جيجابايت DDR4 SO-DIMM (2666 MT/s)، 16 جيجابايت M.2 SSD |
| واجهات الإدارة | 1 × USB 3.0، 1 × USB (I2C)، 1 × RJ45 (Ethernet)، 1 × RJ45 (UART) |
| مزود الطاقة | احتياطي 1+1، قابل للتبديل السريع، 200-240 فولت تيار متردد، معتمد 80 PLUS Gold+ |
| التبريد وتدفق الهواء | تدفق هواء أمامي من الطاقة إلى الموصل (P2C) (موديل NS2F)؛ وحدات مروحة قابلة للتبديل السريع، تبريد من الأمام إلى الخلف |
| الأبعاد (الارتفاع × العرض × العمق) | 1.7 بوصة (43.6 مم) × 17.0 بوصة (438 مم) × 26.0 بوصة (660.4 مم) |
| الوزن | 14.5 كجم (31.97 رطلاً) |
| ظروف التشغيل | درجة الحرارة: 0 درجة مئوية إلى 40 درجة مئوية؛ الرطوبة: 10% إلى 85% غير متكثفة؛ الارتفاع حتى 3050 مترًا |
| اللوائح والسلامة | RoHS، CE، FCC، VCCI، cTUVus، CB، RCM، ENERGY STAR |
| الضمان | ضمان الشركة المصنعة لمدة عام واحد (قابل للتمديد) |
| رقم الجزء القابل للطلب | الوصف | الإدارة | اتجاه تدفق الهواء |
|---|---|---|---|
| MQM9700-NS2F | 64 منفذًا 400 جيجابت في الثانية InfiniBand، مفتاح مُدار، 32 منفذ OSFP | مدير شبكة فرعية مدمج بالكامل، MLNX-OS | من الطاقة إلى الموصل (P2C) - تدفق هواء أمامي |
| MQM9700-NS2R | 64 منفذًا 400 جيجابت في الثانية InfiniBand، مفتاح مُدار | مُدار (نفس الميزات) | من الموصل إلى الطاقة (C2P) - تدفق هواء عكسي |
| MQM9790-NS2F | 64 منفذًا 400 جيجابت في الثانية، مفتاح غير مُدار | غير مُدار، إدارة UFM خارجية | تدفق هواء أمامي P2C |
| MQM9790-NS2R | 64 منفذًا 400 جيجابت في الثانية، مفتاح غير مُدار | غير مُدار | تدفق هواء عكسي C2P |
يُعد QM9700-NS2F مثاليًا للعملاء الذين يحتاجون إلى إدارة متقدمة على الجهاز (مدير شبكة فرعية) وتدفق هواء أمامي من الطاقة إلى الموصل (P2C). يستهلك نمط تدفق الهواء هذا الهواء البارد من الممر البارد عبر جانب الطاقة ويخرج عبر جانب الموصل، مما يتطابق مع تصميمات التبريد القياسية من الأمام إلى الخلف. تحقق من استراتيجية تدفق الهواء في رفوفك قبل الطلب.
تتيح المستودعات وشركاء التنفيذ الشحن السريع في جميع أنحاء العالم مع تغليف آمن.
يساعد مهندسونا الداخليون في التحقق من طوبولوجيا الشبكة وخطط الكابلات ومتطلبات البرامج الثابتة.
أسعار الشركاء المعتمدين مع خيارات ضمان ممتدة وبرامج استبدال متقدمة.
دعم مخصص باللغات الإنجليزية والماندرين والكانتونية واللغات الإقليمية لعملية شراء سلسة.
تقدم Starsurge دعمًا لدورة الحياة من البداية إلى النهاية: من استشارات التصميم إلى النشر وما بعد البيع. تشمل خدماتنا إرشادات التثبيت في الموقع، ومعالجة طلبات الإرجاع، والمساعدة في ترقية البرامج الثابتة، وحلول الكابلات المخصصة. بالنسبة للمشاريع ذات الحجم الكبير، نقدم إدارة حسابات مخصصة وتصعيدًا فنيًا على مدار الساعة طوال أيام الأسبوع. يتم شحن QM9700-NS2F بضمان لمدة عام واحد على الأجهزة؛ تتوفر حزم دعم ممتدة عند الطلب.
الفرق الرئيسي هو اتجاه تدفق الهواء: يستخدم NS2F تدفق هواء أمامي من الطاقة إلى الموصل (P2C) (مدخل هواء بارد من جانب الطاقة، مخرج عبر جانب الموصل)، بينما يستخدم NS2R تدفق هواء عكسي من الموصل إلى الطاقة (C2P). اختر بناءً على تخطيط الممرات الساخنة/الباردة في مركز البيانات الخاص بك.
نعم، يدعم QM9700 التوافق مع الإصدارات السابقة باستخدام كابلات محول مناسبة أو خيارات تقسيم لسرعات HDR (200 جيجابت في الثانية) وEDR (100 جيجابت في الثانية) وFDR (56 جيجابت في الثانية). يرجى الرجوع إلى مصفوفة التوافق أو الاتصال بـ Starsurge لمعرفة وحدات SKU للكابلات المعتمدة.
لا، يتميز QM9700-NS2F بمدير شبكة فرعية مدمج على اللوحة قادر على إدارة ما يصل إلى 2000 عقدة، مما يبسط عمليات النشر الصغيرة والمتوسطة. بالنسبة للشبكات الأكبر، يمكن استخدام SM أو UFM خارجي.
نعم، شبكة InfiniBand مستقلة عن بائع الخادم. يمكن لأي خادم مزود بمحول InfiniBand مدعوم (مثل سلسلة ConnectX) الاتصال بسلاسة.
يختلف استهلاك الطاقة النموذجي حسب تكوين المنفذ والكابلات. مصادر الطاقة احتياطية 1+1 بقدرة 200-240 فولت تيار متردد، مصنفة Gold+. اتصل بنا للحصول على تخطيط مفصل للطاقة بناءً على عملية النشر الخاصة بك.
- تأكد من أن اتجاه تدفق الهواء (P2C أمامي لـ NS2F) يتطابق مع استراتيجية تهوية الرف الخاصة بك - هذا الموديل يستنشق من جانب الطاقة ويخرج عبر جانب موصل OSFP.
- استخدم فقط وحدات OSFP المعتمدة من NVIDIA أو الكابلات النحاسية/الألياف النشطة/السلبي المؤهلة للحصول على أداء 400 جيجابت في الثانية.
- يجب أن يتم التركيب وفقًا لاحتياطات ESD وأن يتم بواسطة موظفي شبكة مؤهلين.
- يجب تنفيذ تحديثات البرامج الثابتة باستخدام إرشادات MLNX-OS لتجنب الانقطاع؛ قم بجدولة نوافذ الصيانة وفقًا لذلك.
- تأكد من أن جهد الإدخال ضمن نطاق 200-240 فولت تيار متردد مع تغذيات احتياطية للحفاظ على التوفر العالي.
تأسست Starsurge في عام 2008، وهي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. نخدم قطاعات الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات في جميع أنحاء العالم. بفضل فريق مبيعات وفريق تقني ذي خبرة، نقدم معدات شبكات موثوقة بما في ذلك المفاتيح ومحولات الشبكة ووحدات التحكم اللاسلكية والكابلات وحلول إنترنت الأشياء. يضمن نهجنا الذي يركز على العملاء بنية تحتية قابلة للتطوير وفعالة وجاهزة للمستقبل. تجعل إمكانيات الدعم متعدد اللغات والتسليم العالمي Starsurge شريكك الموثوق به لحلول NVIDIA ومراكز البيانات.
- ☑ تأكيد اتجاه تدفق الهواء (P2C أمامي) يتطابق مع تصميم مدخل الممر البارد لمركز البيانات الخاص بك
- ☑ التحقق من مدخل الطاقة: 200-240 فولت تيار متردد مع تغذيات احتياطية وسعة دائرة مناسبة
- ☑ اختيار كابلات/محولات OSFP المناسبة: نحاس نشط/سلبي أو ألياف، بناءً على متطلبات المسافة
- ☑ تخطيط طوبولوجيا الشبكة (Fat Tree، DragonFly+، إلخ) وعقد التوسع
- ☑ التأكد من أن محولات المضيف قادرة على NDR (ConnectX-7 أو أحدث لـ 400 جيجابت في الثانية) أو متوافقة مع السرعات الأقل
- ☑ تخصيص عنوان IP للإدارة ومراجعة تكوين MLNX-OS (لا توجد تراخيص إضافية للتبديل الأساسي)
- ☑ تجهيز مساحة الرف: ارتفاع 1U، عمق يصل إلى 660 مم بما في ذلك إدارة الكابلات وكابلات الطاقة
