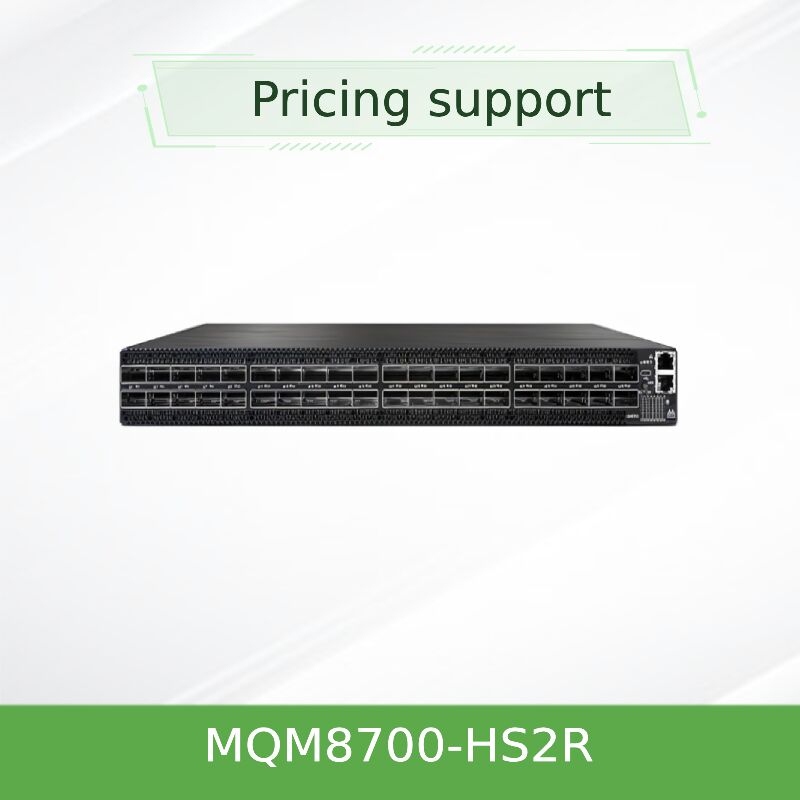

NVIDIA Quantum MQM8700-HS2R 200G InfiniBand Switch. 40 منفذ 16Tb / s مفتاح إدارة مع تدفق الهواء C2P.
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM8700-HS2R (920-9B110-00RH-0M0) |
| وثيقة: | MQM8700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MQM8700-HS2R | معدل الإرسال: | 10/100/1000 ميجابت في الثانية |
|---|---|---|---|
| الموانئ: | ≧ 48 | وظيفة: | LACP ، الدعم القابل للتكديس ، VLAN |
| تكنولوجيا: | إنفينيباند | تبديل radix: | 40 منافذ عدم الحظر |
| إبراز: | مفتاح InfiniBand بسرعة 200 جيجابت في الثانية من NVIDIA Quantum,مفتاح الشبكة المدار بـ 40 منفذًا 16Tb/s,Mellanox InfiniBand switch C2P تدفق الهواء,40-port managed network switch 16Tb/s,Mellanox InfiniBand switch C2P airflow |
||
منتوج وصف
مفتاح التكوين الثابت عالي الأداء يقدم 40 منفذًا من 200 جيجابايت / ثانية (أو 80 منفذًا من 100 جيجابايت / ثانية) مع سرعة 16 تيرابايت / ثانية غير محظورة ، تسريع الحوسبة في الشبكة ،ومتأخرة منخفضة جداً مصممة خصيصاً لـ HPC، مجموعات الذكاء الاصطناعي، ومراكز البيانات فائقة الحجم.
تمثل سلسلة NVIDIA Quantum QM8700 (بما في ذلك MQM8700-HS2R) فئة جديدة من المحولات الذكية 200G InfiniBand ، المصممة للقضاء على اختناقات الذكاء الاصطناعي ، الحوسبة عالية الأداء ،وبيئات تخزين السحابةمع ما يصل إلى أربعين منفذ 200Gb / s في عامل شكل 1U المدمج ، يوفر المفتاح 16 Tb / s مع معدل تأخير قطع أقل من 130 نانوسانية.مبنية على بنية إنفيديا InfiniBand، يحتوي MQM8700-HS2R على معالج مزدوج للقوى x86 المدمج ، ومدير شبكة فرعية متكامل (تصل إلى 2000 عقدة) ودعم تكنولوجيا NVIDIA SHARP TM ،تسريع العمليات الجماعية عن طريق تحويل الاتصالات من الخوادم إلى نسيج الشبكة.
تم تصميم كل منفذ QSFP56 من 200Gb / s للاضطرابات الشديدة ، ويمكن تقسيمه إلى منفذين مستقلين من 100Gb / s ، مما يضاعف الراديكس لتنفيذات السطح الكثيفة.الاختلاف MQM8700-HS2R (تدفق الهواء C2P) هو مفتاح مدير بالكامل يعمل على MLNX-OS®، مثالية للمؤسسات التي تسعى لشبكات عالية الأداء مع إدارة بسيطة خارج الصندوق، CLI، WebUI، SNMP، و JSON APIs.
- 200 جيجابايت/ثانية InfiniBand لكل منفذأربعون منفذ QSFP56 تدعم أوضاع 200G أو 100G المنقسمة ، بنية غير محظورة.
- تسريع الحوسبة داخل الشبكةتتيح تكنولوجيا NVIDIA SHARP TM تجميع البيانات في المحول ، مما يقلل من وقت الاتصال MPI و NCCL و SHMEM بأوامر من الكبر.
- القدرة العالية على التشعب والانقسامتحويل منفذات 40x 200G إلى منفذات 80x 100G لتوصيلات كثافة مزدوجة دون مفاتيح إضافية.
- إدارة الازدحام المتقدمة- التوجيه التكيفي، التوجيه الثابت، وجودة الخدمة (QoS) للقضاء على النقاط الساخنة وتعظيم نطاق النطاق الترددي الفعال للنسيج.
- مدير الشبكة الفرعية المتكاملةتدعم SM الداخلية ما يصل إلى 2000 عقدة لإيصال المجموعات السريع ؛ يتم إدارتها بالكامل عبر MLNX-OS.
- أجهزة خدمة عامة متكررة ويمكن استبدالها بالحرطاقة إضافية 1 + 1 ، معتمدة 80 Plus Gold ، متوافقة مع ENERGY STAR ، مع تحسين الطاقة على استخدام الميناء الجزئي.
- الإدارة الشاملة- CLI ، WebUI ، SNMP ، JSON ، بالإضافة إلى UFM TM الاختيارية لترتيب الأقراص المتقدمة الخارجية (MQM8790 المتغير).
- متوافق مع التطورات- التشغيل المشترك السلس مع أجيال InfiniBand السابقة (EDR، FDR).
على عكس المفتاحات التقليدية التي تقوم بإرسال الحزم فقط ، تقوم مفاتيح NVIDIA Quantum بتضمين محركات بروتوكول تجميع وتقليل هرمي قابلة للتطوير (SHARP) مباشرة في السيليكون.يمكن معالجة البيانات التي تمر عبر المفتاح، خفض، أو البث بدون عدة رحلات ذهاب وإياب إلى نقاط الخادم النهائية. وهذا يسرع بشكل كبير العمليات الجماعية مثل جميع الحد، والحاجز والبث،التي هي حاسمة لأطر التعلم العميق (TensorFlow)، PyTorch عن طريق NCCL) ومحاكاة HPC القائمة على MPI. النتيجة هي مكاسب أداء تصل إلى 10 أضعاف لحملات العمل كثيفة الاتصالات وتخفيض تكاليف وحدة المعالجة المركزية.تحرير موارد الحوسبة لمعالجة التطبيقات الفعلية.
MQM8700-HS2R يدعم أيضًا خوارزميات التوجيه التكيفي ومراقبة الازدحام التي توازن حركة المرور تلقائيًا عبر مسارات متعددة ،توفير معدل تخطيط قريب من الخط حتى في ظل التنافس العالي.
- تجمعات الذكاء الاصطناعي والتعلم الآليأنظمة واسعة النطاق القائمة على GPU (NVIDIA DGX ، HGX) تتطلب 200G اتصال مع SHARP لتسريع NCCL.
- الحوسبة عالية الأداء (HPC)مختبرات البحوث والمختبرات الوطنية والجامعات التي تقوم بتشغيل أحمال عمل MPI ومحاكاة الطقس وديناميكيات السوائل الحاسوبية.
- مراكز بيانات هيبرسكيل والسحابة- شجرة الدهون و DragonFly + و طوبولوجيات التوروس متعددة الأبعاد للأنسجة ذات النطاق النطاق الكبير المتوسعة.
- الخدمات التجارية والماليةمنصات التداول ذات الكمون المنخفض للغاية وتسريع قواعد البيانات التي تتطلب أداء شبكة يمكن التنبؤ به.
- أعلى الرف (ToR) ونهاية الصف- 100 جيجابايت في الثانية من الكثافة المزدوجة لكل خادم باستخدام قدرة منفذ منفصل.
تعمل سلسلة QM8700 بسلاسة مع محولات NVIDIA ConnectX‐6 و ConnectX‐7 و BlueField DPU ، وتدعم كل من InfiniBand والأنسجة المختلطة.وهو متوافق مع سرعات InfiniBand السابقة (EDR 100Gb / s، FDR 56Gb / s). متوافق تمامًا مع مفاتيح النسيج الكمية NVIDIA الحالية ، ويتم إدارتها عبر مدير النسيج الموحد (UFM) للقياس عن بعد والرصد التنبؤي.يدعم نظام التشغيل توزيعات لينكس الرئيسية، أوبونتو، روكي لينكس) وخوادم GPU معتمدة من NVIDIA.
| المعلم | تفاصيل |
|---|---|
| رقم الطراز | MQM8700-HS2R |
| الموانئ والسرعة | 40 منفذ QSFP56; تصل إلى 200Gb / s لكل منفذ; تدعم تقسيمها إلى 80 منفذًا من 100Gb / s |
| الناتج الإجمالي | 16 Tb/s غير مسدود |
| التبديل المتأخر | < 130ns (القطع) |
| الإدارة | معالجة كاملة ، وحدة المعالجة المركزية مزدوجة النواة x86 (Broadwell ComEx D-1508 2.2GHz) ، ذاكرة النظام 8GB ؛ MLNX-OS ، CLI ، WebUI ، SNMP ، JSON ، Subnet Manager متكاملة |

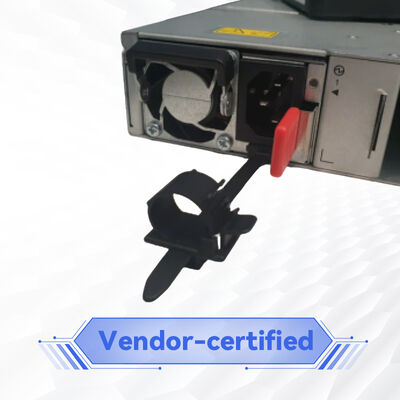

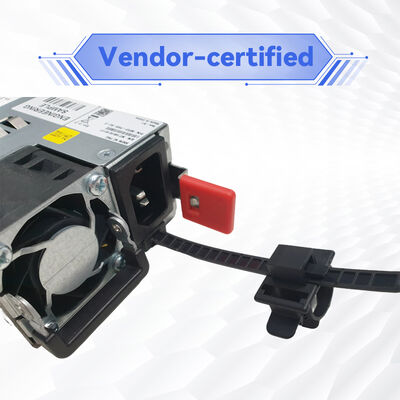

| إمدادات الطاقة | 1 + 1 متبادل الساخن الزائد ، 100‐127VAC / 200‐240VAC ، 80 Plus Gold ، ENERGY STAR |
| تدفق الهواء | C2P (الطاقة إلى الميناء) MQM8700-HS2R، العمق القياسي |
| الأبعاد (HxWxD) | 1.7 x 17 x 23.2 بوصة (43.6 x 433.2 x 590.6 مم) ، 1 يو |
| الوزن | مع 2 أجهزة: 12.48 كجم / 27.5 رطل |
| درجة حرارة العمل | 0°C إلى 40°C |
| الشهادات | الموافقة مع CE، FCC، VCCI، ICES، RCMS، RoHS |
| الضمان | 1 سنة من الضمان المحدود للأجهزة (خيارات قابلة للتمديد متاحة) |
| رقم الجزء القابل للترتيب (OPN) | الوصف | تدفق الهواء | الإدارة |
|---|---|---|---|
| MQM8700-HS2R | NVIDIA Quantum 200Gb/s InfiniBand switch، 40 QSFP56، مزدوج AC PSU، x86 مزدوج النواة، عمق قياسي، تدفق الهواء C2P، مجموعة السكك الحديدية | C2P (القوة إلى الميناء) | إدارة (MLNX-OS) |
| MQM8700-HS2F | نفس ما هو موجود أعلاه ولكن تدفق الهواء P2C (الميناء إلى الطاقة) | P2C | مُدارة |
| MQM8790-HS2F | الاختلاف غير المدار، تدفق الهواء P2C، مناسبة للإدارة الخارجية UFM | P2C | إدارة خارجية (UFM جاهزة) |
| MQM8790-HS2R | التدفق الهوائي C2P غير المدار | C2P | إدارة خارجية |
ملاحظة: بالنسبة لتنفيذات 100G عالية الكثافة باستخدام الكابلات المنقسمة، توفر كل من SKUs المدارة وغير المدارة نفس مرونة الموانئ.اختيار MQM8700-HS2R لإدارة الشبكة الفرعية المتكاملة والوصول الكامل إلى نظام التشغيل مع تكوين تدفق الهواء C2P.
- عائد الاستثمار العالي- خفض الإنفاق الرأسمالي مع قدرة منفذ 100G مزدوجة الكثافة وانخفاض عدد المفتاحات للأنسجة الكبيرة.
- كفاءة الطاقة- قياس الطاقة الديناميكية بناءً على استخدام الميناء، مما يقلل من تكاليف التشغيل.
- تسريع شارب- تصل إلى 10 أضعاف سرعة الاتصالات الجماعية دون استهلاك دورات وحدة المعالجة المركزية.
- إدارة مبسطةيزيل مدير الشبكة الفرعية على متن الطائرة الحاجة إلى خوادم SM خارجية لمجموعات تصل إلى 2000 عقدة.
- طوبولوجيا قابلة للتوسعدعم الأصلي لـ Fat Tree و DragonFly + و Torus لنمو مركز البيانات المستقبلي.
- النظام البيئي المؤكدمدعومة بمجموعة برمجيات NVIDIA المتراكمة ودعم الشركاء على مدار الساعة.
تقدم Starsurge Group خدمات دورة حياة من نهاية إلى نهاية لـ NVIDIA Quantum Switches ، بما في ذلك استشارات الهندسة المعمارية قبل المبيعات واختبار إثبات المفهوم والخدمات اللوجستية العالمية.فريقنا التقني ذو الخبرة يقدم حل المشاكل عن بعد، تحديثات البرمجيات الثابتة، وتنسيق RMA خيارات تمديد الضمان ودعم الأولوية 24x7 متاحة عند الطلبوتضمن الاستجابة السريعة للتوظيفات الحيوية.
- تأكد من أن درجة حرارة التشغيل المحيطة تبقى بين 0 °C و 40 °C؛ الحفاظ على تهوية الرف المناسبة.
- استخدم فقط كابلات QSFP56 أو كابلات DAC المؤهلة المدرجة في دليل التوافق NVIDIA.
- اتجاه تدفق الهواء: MQM8700-HS2R يستخدم C2P (طاقة إلى منفذ) تأكد من أن نظام تبريد الرف الخاص بك يطابق تدفق الهواء C2P.
- يجب توصيل مصدر الطاقة بجهد متردد مناسب (100-240 فولت) مع تأمين الأرض.
- تحديثات البرمجيات الثابتة: دائماً تشكيل النسخ الاحتياطي قبل الترقية عبر MLNX‐OS.
- الوزن ~ 12.5kg مع اثنين من أجهزة التشغيل العامة
هونغ كونغ ستارسرج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008،الشركة تخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكة، NICs، نقاط الوصول اللاسلكية، وحدات التحكم، الكابلات، ومعدات البنية التحتية. مدعومة من قبل فريق مبيعات وفني من ذوي الخبرة، ستارسورج يدعم الصناعات مثل الحكومة، الرعاية الصحية،التصنيعالتعليم والمالية والمشاريع.
مع نهج العميل أولاً، تركز Starsurge على الجودة الموثوقة، والخدمة المستجيبة، والحلول المخصصة. كشريك مرخص للعلامات التجارية الرائدة في الشبكات، نحن نقدم الخدمات اللوجستية العالمية،تطوير برامج مخصصة، ودعم متعدد اللغات مساعدة العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتوسع وموثوق بها.
| مكون | النماذج / الأنواع المدعومة |
|---|---|
| محولات | NVIDIA ConnectX‐6، ConnectX‐7، BlueField‐2 / BlueField‐3 InfiniBand |
| الكابلات والنور | QSFP56 DAC (سلبية تصل إلى 3m ، نشطة تصل إلى 5m) ، AOC ، أجهزة الاستقبال البصرية (SR4 ، LR4) |
| أنظمة التشغيل | لينكس (RHEL 8/9، أوبونتو 20.04/22.04، روكي لينكس) ، ويندوز سيرفر مع InfiniBand كومة |
| منصات الإدارة | MLNX-OS ، NVIDIA UFM ، Prometheus / Grafana عبر SNMP المصدر |
| دعم الطوبولوجيا | الشجرة السمينة، دراغون فلاي+، 2D/3D تورس، سليم فلاي |
- تأكيد اتجاه تدفق الهواء: MQM8700-HS2R يستخدم C2P (الطاقة إلى الميناء)
- التحقق من سرعة الميناء المطلوبة (200G الأصلية أو 100G الاختراق) ونوع تجميع الكابل.
- تحقق من مدخل الطاقة: التيار المتردد المزدوج مع موصلات C13 / C14.
- تأكد من أن عمق الرف يدعم 23.2 بوصة (عمق قياسي).
- خطة لمدير الشبكة الفرعية: تغطي SM الداخلية ما يصل إلى 2000 عقدة ؛ قد تحتاج المجموعات الكبيرة إلى حالات SM إضافية.
- التحقق من صحة متطلبات ترخيص البرمجيات للميزات المتقدمة (UFM اختياري).
