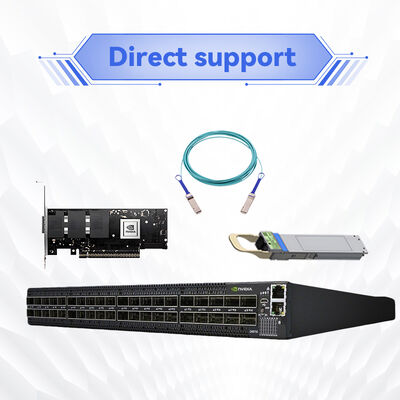

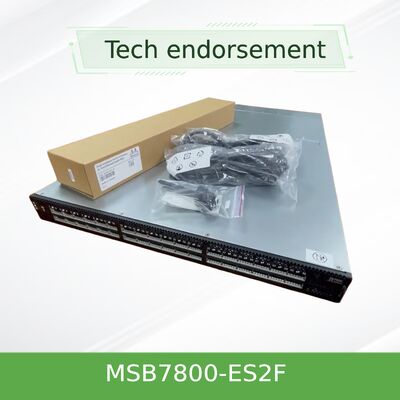

NVIDIA Mellanox MSB7800-ES2F 100G InfiniBand Switch 36-Port 7.2Tb / s المتحكم به مع تدفق الهواء P2C
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MSB7800-ES2F |
| وثيقة: | MSB7800-ES2F.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | حالة: | جديدة ومبتكرة |
|---|---|---|---|
| قدرة التبديل: | 2.6 تيرا بايت في الثانية | اتصال الوصلة الصاعدة: | 200 جيجابت في الثانية |
| اسم: | MSB7800-ES2F 36 منفذ Mellanox محولات إيثرنت | الكلمة الرئيسية: | مفاتيح إيثرنت mellanox |
| إبراز: | 100G InfiniBand مبدل مدير,مفتاح الشبكة ذو 36 منفذاً,7.2Tb/s InfiniBand switch مع تدفق الهواء P2C,Mellanox 36-port network switch,7.2Tb/s InfiniBand switch with P2C airflow |
||
منتوج وصف
مفتاح InfiniBand ذكي عالي الأداء بتكوين ثابت بسرعة 100 جيجابت في الثانية، يوفر 36 منفذًا بسرعة 100 جيجابت في الثانية مع إنتاجية غير محظورة تبلغ 7.2 تيرابايت في الثانية، وتسريع الحوسبة داخل الشبكة SHARP™، وزمن وصول فائق الانخفاض - مثالي لاتصال الأوراق في أعلى الرف في مراكز بيانات الحوسبة عالية الأداء (HPC) والذكاء الاصطناعي (AI) والمؤسسات.
مفتاح InfiniBand الذكي MSB7800-ES2F من NVIDIA Mellanox هو مفتاح عالي الأداء بسرعة 100 جيجابت في الثانية مصمم لتلبية المتطلبات الصارمة لمراكز بيانات الحوسبة عالية الأداء (HPC) والذكاء الاصطناعي (AI) والسحابة الحديثة. كجزء من سلسلة SB7800 من NVIDIA، يوفر هذا المفتاح 36 منفذ QSFP28 تعمل بسرعة 100 جيجابت في الثانية لكل منفذ، مع إنتاجية إجمالية غير محظورة تبلغ 7.2 تيرابايت في الثانية وزمن وصول فائق الانخفاض للمنافذ. مبني على بنية InfiniBand المثبتة، يوفر MSB7800-ES2F حل اتصال الأوراق المثالي في أعلى الرف للمجموعات الصغيرة إلى الكبيرة جدًا.
يتميز المفتاح ببنية مُدارة بالكامل مع وحدة معالجة مركزية x86 مزدوجة النواة مدمجة تعمل بنظام MLNX-OS®، مما يتيح إدارة شاملة للهيكل للبرامج الثابتة ومزودات الطاقة والمراوح والمنافذ. مع دعم تقنية الحوسبة داخل الشبكة NVIDIA SHARP™، يقوم MSB7800-ES2F بتفريغ العمليات الجماعية من وحدات المعالجة المركزية إلى نسيج الشبكة، مما يسرع بشكل كبير من أعباء عمل MPI والتعلم العميق. يتميز إصدار MSB7800-ES2F بتدفق هواء P2C (من المنفذ إلى الطاقة)، مما يجعله مناسبًا لهياكل تبريد مراكز البيانات حيث يتم توفير الهواء البارد من جانب المنفذ.
- InfiniBand بسرعة 100 جيجابت في الثانية لكل منفذ– 36 منفذ QSFP28 توفر عرض نطاق ترددي ثنائي الاتجاه كامل مع بنية غير محظورة.
- إنتاجية إجمالية تبلغ 7.2 تيرابايت في الثانية– سعة تبديل عالية الكثافة في عامل شكل 1U مدمج.
- تسريع الحوسبة داخل الشبكة– تقنية NVIDIA SHARP™ تقوم بتفريغ العمليات الجماعية من وحدات المعالجة المركزية إلى نسيج المفتاح، مما يقلل من وقت عمليات MPI ويحرر موارد وحدة المعالجة المركزية القيمة للحوسبة.
- إدارة كاملة مع MLNX-OS– وحدة معالجة مركزية x86 مزدوجة النواة مدمجة (Intel Celeron 1047UE) مع ذاكرة وصول عشوائي 4 جيجابايت و SSD بسعة 16 جيجابايت توفر إدارة شاملة عبر واجهات CLI و WebUI و SNMP و JSON.

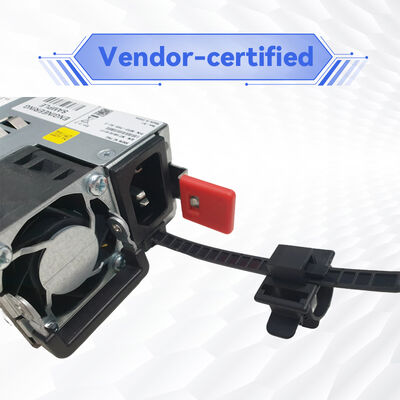

- مكونات زائدة وقابلة للتبديل السريع– مزودات طاقة زائدة 1+1 مع شهادة 80 Plus Gold، بالإضافة إلى وحدات مراوح قابلة للتبديل السريع لتحقيق أقصى قدر من التوفر.
- تصميم موفر للطاقة– استهلاك طاقة مرجح ATIS يصل إلى 122 واط لنظام ممتلئ بالكامل؛ يقلل قياس الطاقة الديناميكي من الاستهلاك عندما لا تكون المنافذ مستخدمة بالكامل.
- خيارات تبريد مرنة– تكوين تدفق هواء P2C (من المنفذ إلى الطاقة) (MSB7800-ES2F) مع تبريد من الأمام إلى الخلف.
- جاهز لـ UFM– يمكن دمجه مع NVIDIA Unified Fabric Manager (UFM) للحصول على قياسات متقدمة وتحليلات تنبؤية وتنسيق نسيج آلي.
تتطلب أعباء عمل الحوسبة عالية الأداء والذكاء الاصطناعي حلول اتصال ذكية لتحقيق أقصى أداء للتطبيقات. تم تضمين تقنية NVIDIA SHARP™ (بروتوكول التجميع والاختزال الهرمي القابل للتوسع) مباشرة في شريحة المفتاح، مما يتيح الحوسبة داخل الشبكة التي تفرغ العمليات الجماعية من وحدة المعالجة المركزية إلى شبكة المفتاح. يلغي هذا النهج المبتكر الحاجة إلى إرسال البيانات عدة مرات بين نقاط النهاية، مما يقلل بشكل كبير من وقت عمليات MPI ويقلل من كمية البيانات التي تمر عبر الشبكة.
من خلال تسريع الاتصالات الجماعية مثل all-reduce و barrier و broadcast، توفر تقنية SHARP™ تحسينات في الأداء بمقدار كبير لأطر عمل التعلم العميق (NCCL و TensorFlow و PyTorch) وتطبيقات HPC التقليدية. تشمل الفوائد الإضافية تحرير موارد وحدة المعالجة المركزية القيمة للحوسبة بدلاً من استهلاكها لمعالجة الاتصالات، مما يؤدي إلى إنتاجية أعلى للتطبيق بشكل عام.
- اتصال الأوراق في أعلى الرف (ToR)– مثالي لتوصيل عقد الحوسبة في مجموعات صغيرة إلى كبيرة جدًا، مما يوفر تبديل طبقة وصول عالية الكثافة بسرعة 100 جيجابت في الثانية.
- مجموعات الذكاء الاصطناعي والتعلم الآلي– أنظمة تعتمد على وحدات معالجة الرسومات (GPU) تتطلب اتصالاً عالي النطاق الترددي وزمن وصول منخفض مع تسريع SHARP™ لعمليات NCCL الجماعية.
- الحوسبة عالية الأداء (HPC)– مختبرات الأبحاث والجامعات وبيئات HPC للمؤسسات التي تشغل محاكاة وأعباء عمل نمذجة تعتمد على MPI.
- مراكز بيانات المؤسسات– شبكات التخزين والحوسبة التي تتطلب اتصال InfiniBand موثوقًا وعالي الأداء.
- البنية التحتية السحابية واسعة النطاق– عمليات نشر شبكات قابلة للتوسع تدعم الأشجار الكثيفة (fat tree) و DragonFly+ وغيرها من الطوبولوجيات المتقدمة.
يعمل MSB7800-ES2F بسلاسة مع محولات InfiniBand من NVIDIA ConnectX-5 و ConnectX-6 و ConnectX-7، بالإضافة إلى عائلات BlueField DPU. إنه متوافق مع الإصدارات السابقة من سرعات InfiniBand (EDR و FDR و QDR)، مما يضمن حماية الاستثمار ومسارات ترحيل سلسة. قابل للتشغيل المتبادل بالكامل مع مفاتيح NVIDIA SB7800 و Quantum الأخرى، ويمكن إدارته عبر MLNX-OS أو دمجه مع NVIDIA UFM لإدارة الشبكة المركزية. يشمل دعم نظام التشغيل جميع توزيعات Linux الرئيسية (RHEL و Ubuntu و Rocky Linux و SuSE) و Windows Server مع مكدس InfiniBand.
| المعلمة | التفاصيل |
|---|---|
| رقم الموديل | MSB7800-ES2F |
| المنافذ والسرعة | 36 منفذ QSFP28؛ 100 جيجابت في الثانية لكل منفذ |
| الإنتاجية الإجمالية | 7.2 تيرابايت في الثانية غير محظورة |
| زمن انتقال التبديل | فائق الانخفاض (أقل من 130 نانو ثانية نموذجي) |
| الإدارة | مُدار بالكامل، وحدة معالجة مركزية Intel Celeron 1047UE مزدوجة النواة مدمجة، ذاكرة وصول عشوائي DDR3 بسعة 4 جيجابايت، SSD بسعة 16 جيجابايت؛ MLNX-OS، CLI، WebUI، SNMP، JSON |
| مزود الطاقة | زائد 1+1 قابل للتبديل السريع، 100-127 فولت تيار متردد / 200-240 فولت تيار متردد، 80 Plus Gold، معتمد من ENERGY STAR |
| التبريد | مراوح قابلة للتبديل السريع؛ تدفق هواء P2C (من المنفذ إلى الطاقة) – MSB7800-ES2F |
| منافذ الإدارة | 1 × RJ45، 1 × RS232 (وحدة تحكم)، 1 × USB |
| الأبعاد (ارتفاع × عرض × عمق) | 1.7 × 16.85 × 27.0 بوصة (43.6 × 433.2 × 590.6 مم)، 1U |
| الوزن | 11.978 كجم (26.4 رطل) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 45 درجة مئوية |
| الشهادات | CE، FCC، VCCI، ICES، RCM، RoHS، CS، cTUVus، CU |
| الضمان | ضمان محدود لمدة عام على الأجهزة (خيارات قابلة للتمديد متاحة) |
| رقم الجزء القابل للطلب (OPN) | الوصف | تدفق الهواء | النوع |
|---|---|---|---|
| MSB7800-ES2F | مفتاح InfiniBand بسرعة 100 جيجابت في الثانية 1U، 36 منفذ QSFP28، مزود طاقة تيار متردد مزدوج، معالج x86 مزدوج النواة، عمق قياسي، تدفق هواء P2C، مجموعة أدوات تركيب | P2C (من المنفذ إلى الطاقة) | مفتاح مُدار |
| MSB7800-ES2R | نفس ما سبق مع تدفق هواء C2P (من الطاقة إلى المنفذ) | C2P (من الطاقة إلى المنفذ) | مفتاح مُدار |
| MSB7880-ES2F | موجه InfiniBand بسرعة 100 جيجابت في الثانية 1U، 36 منفذ QSFP28، مزود طاقة تيار متردد مزدوج، تدفق هواء P2C | P2C | موجه |
| MSB7880-ES2R | موجه InfiniBand بسرعة 100 جيجابت في الثانية 1U، 36 منفذ QSFP28، مزود طاقة تيار متردد مزدوج، تدفق هواء C2P | C2P | موجه |
للاتصال بالأوراق في أعلى الرف في مراكز البيانات مع تبريد من الأمام إلى الخلف، MSB7800-ES2F (تدفق هواء P2C) هو الخيار المثالي. لتصميمات التبريد من الخلف إلى الأمام، اختر MSB7800-ES2R. تضيف إصدارات الموجه (MSB7880) وظائف البوابة لشبكات متعددة الشبكات الفرعية.
- عائد استثمار فائق– كثافة المنافذ العالية في 1U تقلل من عدد المفاتيح وتعقيد الكابلات، مما يقلل من النفقات الرأسمالية.
- كفاءة في استهلاك الطاقة– كفاءة طاقة رائدة في الصناعة (122 واط نموذجي) مع قياس مرجح ATIS؛ يقلل قياس الطاقة الديناميكي من تكاليف التشغيل.
- تسريع SHARP™– تسريع الاتصالات الجماعية حتى 10 مرات دون استهلاك دورات وحدة المعالجة المركزية للمضيف، مما يزيد من استخدام الحوسبة إلى أقصى حد.
- إدارة مبسطة– يوفر MLNX-OS إدارة شاملة فورية مع CLI و WebUI و APIs.
- تقليل تعقيد تكنولوجيا المعلومات– نموذج مفتاح واحد يتوسع من المجموعات الصغيرة إلى عمليات النشر الكبيرة جدًا مع إدارة متسقة.
- نظام بيئي مثبت– مدعوم بمكدس برامج NVIDIA التراكمي ودعم الشركاء العالميين.
- حماية الاستثمار– متوافق مع الإصدارات السابقة من أجيال InfiniBand السابقة، مما يحمي استثمارات البنية التحتية الحالية.
تقدم Starsurge Group خدمات دورة حياة شاملة لمفاتيح NVIDIA Mellanox، بما في ذلك استشارات هندسة ما قبل البيع، واختبار إثبات المفهوم، والخدمات اللوجستية العالمية. يقدم فريقنا الفني ذو الخبرة استكشاف الأخطاء وإصلاحها عن بُعد، وترقيات البرامج الثابتة، وتنسيق RMA. لعمليات النشر واسعة النطاق، نقدم خدمات احترافية لتصميم الشبكات والتكامل. تتوفر خيارات تمديد الضمان ودعم الأولوية على مدار الساعة طوال أيام الأسبوع عند الطلب. يضمن الدعم متعدد اللغات للمناطق EMEA والأمريكتين ومنطقة آسيا والمحيط الهادئ استجابة سريعة لعمليات النشر الحيوية.
- تأكد من بقاء درجة حرارة التشغيل المحيطة بين 0 درجة مئوية و 45 درجة مئوية؛ حافظ على تهوية الرف المناسبة.
- استخدم فقط بصريات QSFP28 المؤهلة أو كابلات DAC المدرجة في دليل توافق NVIDIA.
- اتجاه تدفق الهواء: يستخدم MSB7800-ES2F تدفق هواء P2C (من المنفذ إلى الطاقة) – تأكد من تطابق مخطط تبريد الرف الخاص بك مع تدفق الهواء من الأمام إلى الخلف.
- يجب توصيل مزود الطاقة بجهد التيار المتردد المناسب (100-240 فولت تيار متردد) مع التأريض.
- اترك خلوصًا كافيًا لتدفق الهواء الأمامي والخلفي (يوصى بحد أدنى 6 بوصات).
- الوزن حوالي 12 كجم – استخدم رافعة ميكانيكية مناسبة للتركيب في الرف.
- تحديثات البرامج الثابتة: قم دائمًا بعمل نسخة احتياطية من التكوين قبل الترقية عبر MLNX-OS.
Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل مفاتيح الشبكة وبطاقات واجهة الشبكة ونقاط الوصول اللاسلكية ووحدات التحكم والكابلات ومعدات البنية التحتية. بدعم من فريق مبيعات وفريق فني ذي خبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات.
مع نهج يركز على العميل أولاً، تركز Starsurge على الجودة الموثوقة والخدمة السريعة والحلول المخصصة. بصفتنا شريكًا معتمدًا لأبرز العلامات التجارية في مجال الشبكات، نقدم خدمات لوجستية عالمية وتطوير برامج مخصصة ودعمًا متعدد اللغات – مما يساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.
| المكون | الموديلات / الأنواع المدعومة |
|---|---|
| المحولات | NVIDIA ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2 / BlueField-3 InfiniBand |
| الكابلات والبصريات | QSFP28 DAC (سلبي حتى 3 أمتار، نشط حتى 5 أمتار)، AOC، أجهزة الإرسال والاستقبال البصرية (SR4، LR4، ER4) |
| أنظمة التشغيل | Linux (RHEL 7/8/9، Ubuntu 18.04/20.04/22.04، Rocky Linux، SuSE)، Windows Server 2016/2019/2022 مع مكدس InfiniBand |
| منصات الإدارة | MLNX-OS، NVIDIA UFM، OpenSM، Prometheus/Grafana عبر مُصدّر SNMP |
| دعم الطوبولوجيا | Fat Tree، DragonFly+، 2D/3D Torus، SlimFly، Clos |
- تأكيد اتجاه تدفق الهواء: يستخدم MSB7800-ES2F تدفق هواء P2C (من المنفذ إلى الطاقة) – تحقق من توافق تبريد الرف (هواء بارد من الأمام).
- تحقق من نوع الكابل: QSFP28 DAC أو أجهزة الإرسال والاستقبال البصرية بناءً على متطلبات المسافة.
- تحقق من مدخل الطاقة: تيار متردد مزدوج زائد مع موصلات C13/C14.
- تأكد من أن عمق الرف يدعم 27 بوصة (عمق قياسي).
- خطط للإدارة: يوفر MLNX-OS إدارة مدمجة؛ UFM اختياري للشبكات الأكبر.
- تحقق من دعم SHARP™ في مكدس التطبيق الخاص بك (NCCL، OpenMPI مع إضافة SHARP).
