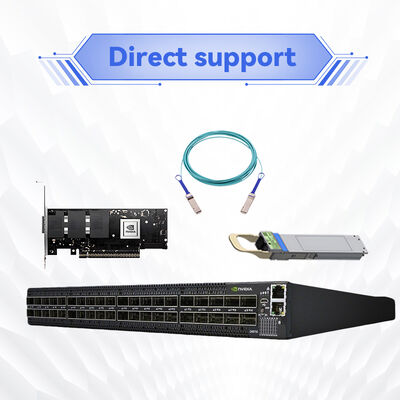

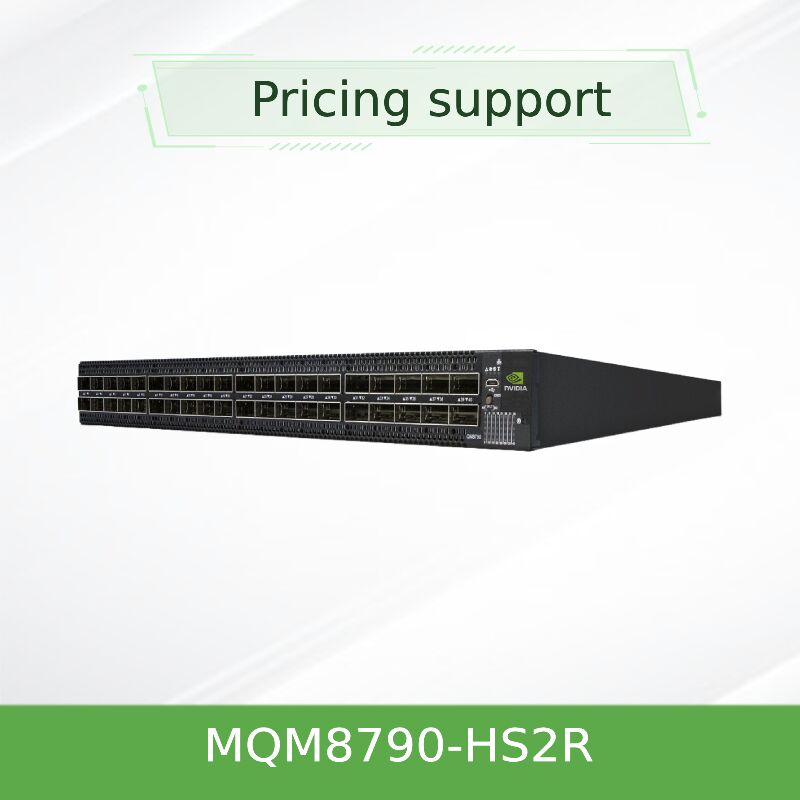

مفتاح InfiniBand غير مُدار NVIDIA Quantum MQM8790-HS2R بسرعة 200 جيجابت في الثانية، 40 منفذًا، 16 تيرابايت/ثانية، تدفق هواء C2P جاهز لـ UFM
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM8790-HS2R (920-9B110-00RH-0D0) |
| وثيقة: | MQM8700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MQM8790-HS2R | معدل الإرسال: | 10/100/1000 ميجابت في الثانية |
|---|---|---|---|
| الموانئ: | ≧ 48 | تكنولوجيا: | إنفينيباند |
| حزمة النقل: | التعبئة | علامة تجارية: | ميلانوكس |
| إبراز: | مفتاح InfiniBand بسرعة 200 جيجابت في الثانية من NVIDIA Quantum,مفتاح InfiniBand غير مُدار بـ 40 منفذًا,مفتاح شبكة Mellanox بسرعة 16 تيرابايت/ثانية,40-port unmanaged InfiniBand switch,16Tb/s Mellanox network switch |
||
منتوج وصف
مفتاح غير مُدار عالي الأداء في تكوين ثابت يقدم 40 منفذًا بسرعة 200 جيجابايت/ثانية (أو 80 منفذًا بسرعة 100 جيجابايت/ثانية) مع سعة 16 تيرابايت/ثانية غير محظورة، وتسريع الحوسبة في الشبكة،ومتأخرة منخفضة جداً مصممة خصيصاً لـ HPC، مجموعات الذكاء الاصطناعي ، ومراكز البيانات فائقة الحجم. مصممة للإدارة الخارجية عبر منصة NVIDIA UFM TM مع تكوين تدفق الهواء C2P.
NVIDIA Quantum MQM8790-HS2R هو مفتاح ذكي غير مدير 200G InfiniBand مصمم لنشر مراكز البيانات على نطاق واسع حيث يفضل إدارة النسيج المركزية.جزء من سلسلة NVIDIA Quantum QM8700، هذا المفتاح يوفر أربعين منفذًا 200Gb / s في عامل شكل 1U مضغوط مع 16 Tb / s إجمالي معدل تسجيل غير محظور وتأخير قطع أقل من 130ns. على عكس نظرائها المدارين ، يقدم هذا المفتاح أربعين منفذًا 200Gb / s في عامل شكل 1U مضغوط مع 16 Tb / s إجمالي معدل تسجيل غير محظور وتأخير قطع تحت 130ns.تم تحسين MQM8790-HS2R للإدارة الخارجية عبر NVIDIA Unified Fabric Manager (UFM TM)، مما يتيح لمشغلي مراكز البيانات توفير وتتبع وإصلاح الأخطاء والحفاظ على أنسجة مراكز البيانات الحديثة بكفاءة على نطاق واسع.
يمكن تقسيم كل منفذ QSFP56 من 200Gb / s إلى منفذين مستقلين من 100Gb / s ، مما يوفر ما يصل إلى 80 منفذًا من اتصال 100Gb / s مثاليًا لنشرات أعلى الكثافة المزدوجة.MQM8790-HS2R يحتوي على تدفق الهواء C2P (القوة إلى الموانئ)، إمدادات الطاقة المزدوجة، ودعم كامل لتسارع الحوسبة في الشبكة NVIDIA SHARP TM.
- 200 جيجابايت/ثانية InfiniBand لكل منفذأربعون منفذ QSFP56 تدعم أوضاع 200G أو 100G المنقسمة ، بنية غير محظورة.
- المجموعة غير المدارة للسيطرة الخارجيةلا يوجد مدير شبكة فرعية محمول؛ تم تصميمه للإدارة المركزية عبر منصة NVIDIA UFM TM.
- تسريع الحوسبة داخل الشبكةتتيح تكنولوجيا NVIDIA SHARP TM تجميع البيانات في المحول ، مما يقلل من وقت الاتصال MPI و NCCL و SHMEM بأوامر من الكبر.
- القدرة العالية على التشعب والانقسامتحويل منفذات 40x 200G إلى منفذات 80x 100G لتوصيلات كثافة مزدوجة دون مفاتيح إضافية.
- إدارة الازدحام المتقدمة- التوجيه التكيفي، التوجيه الثابت، وجودة الخدمة (QoS) للقضاء على النقاط الساخنة وتعظيم نطاق النطاق الترددي الفعال للنسيج.
- أجهزة خدمة عامة متكررة ويمكن استبدالها بالحرطاقة إضافية 1 + 1 ، معتمدة 80 Plus Gold ، متوافقة مع ENERGY STAR ، مع تحسين الطاقة على استخدام الميناء الجزئي.
- تكوين تدفق الهواء C2P- اتجاه تدفق الهواء من الطاقة إلى المنفذ مثالي لمخططات تبريد مركز البيانات التي تتطلب تدفق الهواء من الخلف إلى الأمام.
- UFM جاهزالتكامل السلس مع NVIDIA Unified Fabric Manager للقياس عن بعد المتقدم والتحليلات التنبؤية وتنسيق الأقمشة الآلي.
- متوافق مع التطورات- التشغيل المشترك السلس مع أجيال InfiniBand السابقة (EDR، FDR).
تقوم مفاتيح NVIDIA Quantum بتضمين محركات بروتوكول التجميع والتقليص الهرمي القابلة للتوسع مباشرةً في السيليكون. يمكن معالجة البيانات التي تعبر المفتاحأو البث بدون رحلات ذهاب وإياب متعددة إلى نقاط نهاية الخادمهذا يسرع بشكل كبير العمليات الجماعية مثل all-reduce والحاجز والبث، والتي هي حاسمة لأطر التعلم العميق (TensorFlow،PyTorch عبر NCCL) ومحاكاة HPC القائمة على MPIالنتيجة هي زيادة أداء تصل إلى 10 أضعاف لحملات العمل المكثفة في الاتصالات وتخفيض تكاليف الكمبيوتر المركزي، مما يحرر موارد الحوسبة لمعالجة التطبيق الفعلية.
يدعم MQM8790-HS2R أيضًا خوارزميات التوجيه التكيفي ومراقبة الازدحام التي توازن حركة المرور تلقائيًا عبر مسارات متعددة ،توفير معدل تخطيط قريب من الخط حتى في ظل التنافس العالي.
- تجمعات الذكاء الاصطناعي والمعرفة البرمجية على نطاق واسع- أنظمة تعتمد على معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة
- الحوسبة عالية الأداء (HPC)مختبرات البحوث والمختبرات الوطنية والجامعات حيث يوفر مديرو الأقمشة الخارجيون مراقبة وتحسين الأتمتة.
- مراكز البيانات الفائقة✓ شجرة الدهون، DragonFly +، وتوبولوجيات الشوك متعددة الأبعاد التي تدار من خلال UFM للحصول على أقصى كفاءة.
- مزودي خدمات المؤسسات والسحابة- البيئات التي تتطلب طائرة تحكم موحدة عبر العديد من أنسجة التبديل.
- أعلى الرف (ToR) مع الإدارة المركزية- 100 جيجابايت في الثانية من الكثافة المزدوجة لكل خادم مع مرئية في جميع أنحاء الأقمشة ، باستخدام تدفق الهواء C2P لتصميمات التبريد من الخلف إلى الأمام.
يعمل MQM8790-HS2R بسلاسة مع محولات NVIDIA ConnectX‐6 و ConnectX‐7 و BlueField DPU ، ودعم كل من InfiniBand والأنسجة المختلطة.وهو متوافق مع سرعات InfiniBand السابقة (EDR 100Gb / s، FDR 56Gb / s). متوافق تمامًا مع محولات NVIDIA Quantum fabric الحالية. من أجل الإدارة ، تم تصميم المحول ليتم التحكم فيه عبر منصة NVIDIA Unified Fabric Manager (UFM) ،التي توفر إمدادات كاملة من الأقمشةتشمل دعم نظام التشغيل توزيعات لينكس الرئيسية (RHEL و Ubuntu و Rocky Linux) وخوادم GPU معتمدة من NVIDIA.
| المعلم | تفاصيل |
|---|---|
| رقم الطراز | MQM8790-HS2R |
| الموانئ والسرعة | 40 منفذ QSFP56; تصل إلى 200Gb / s لكل منفذ; تدعم تقسيمها إلى 80 منفذًا من 100Gb / s |
| الناتج الإجمالي | 16 Tb/s غير مسدود |
| التبديل المتأخر | < 130ns (القطع) |
| الإدارة | غير مُدارة إدارة خارجية عن طريق NVIDIA UFM TM؛ وحدة المعالجة المركزية مزدوجة النواة x86 الداخلية (Broadwell ComEx D-1508 2.2GHz) ، وذاكرة النظام 8GB |

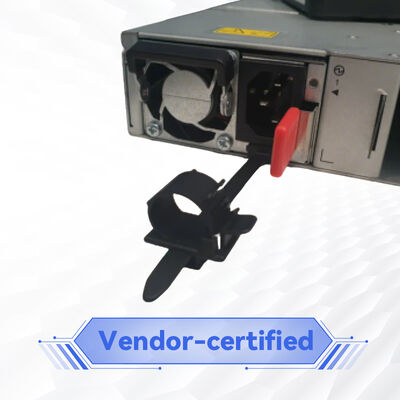

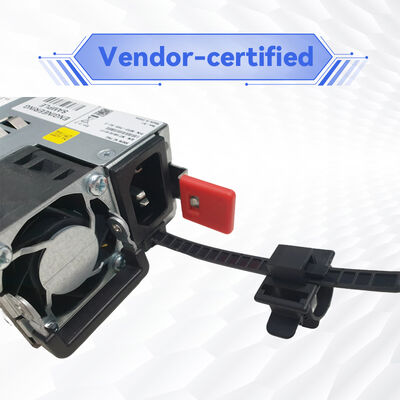

| إمدادات الطاقة | 1 + 1 متبادل الساخن الزائد ، 100‐127VAC / 200‐240VAC ، 80 Plus Gold ، ENERGY STAR |
| تدفق الهواء | C2P (الطاقة إلى الميناء) MQM8790-HS2R، العمق القياسي |
| الأبعاد (HxWxD) | 1.7 x 17 x 23.2 بوصة (43.6 x 433.2 x 590.6 مم) ، 1 يو |
| الوزن | مع 2 أجهزة: 12.48 كجم / 27.5 رطل |
| درجة حرارة العمل | 0°C إلى 40°C |
| الشهادات | الموافقة مع CE، FCC، VCCI، ICES، RCMS، RoHS |
| الضمان | 1 سنة من الضمان المحدود للأجهزة (خيارات قابلة للتمديد متاحة) |
| رقم الجزء القابل للترتيب (OPN) | الوصف | تدفق الهواء | الإدارة |
|---|---|---|---|
| MQM8790-HS2R | NVIDIA Quantum 200Gb/s InfiniBand switch، 40 QSFP56، مزدوج AC PSU، x86 مزدوج النواة، عمق قياسي، تدفق الهواء C2P، مجموعة السكك الحديدية | C2P (القوة إلى الميناء) | غير مُدار (UFM جاهز) |
| MQM8790-HS2F | نفس ما هو موجود أعلاه ولكن تدفق الهواء P2C (الميناء إلى الطاقة) | P2C | غير مُدار (UFM جاهز) |
| MQM8700-HS2F | الاختلاف المدار، تدفق الهواء P2C، مدير الشبكة الفرعية الداخلية، MLNX-OS | P2C | إدارة (MLNX-OS) |
| MQM8700-HS2R | الاختلاف المدار، تدفق الهواء C2P، مدير الشبكة الفرعية على متن الطائرة، MLNX-OS | C2P | إدارة (MLNX-OS) |
بالنسبة للبيئات التي تتطلب إدارة النسيج المركزية عبر مئات أو آلاف المفاتيح، يوفر MQM8790-HS2Rكتلة بناء غير مُدارة محسّنة لترتيب NVIDIA UFM، مع تدفق الهواء C2P مناسبة لتكوينات التبريد من الطاقة إلى المنفذ.
- إدارة النسيج المركزية• الاستفادة من NVIDIA UFM من أجل الرؤية الموحدة والأتمتة والتحليلات التنبؤية عبر النسيج بأكمله.
- عائد الاستثمار العالي- خفض الإنفاق الرأسمالي مع قدرة منفذ 100G مزدوجة الكثافة وانخفاض عدد المفتاحات للأنسجة الكبيرة.
- كفاءة الطاقة- قياس الطاقة الديناميكية بناءً على استخدام الميناء، مما يقلل من تكاليف التشغيل.
- تسريع شارب- تصل إلى 10 أضعاف سرعة الاتصالات الجماعية دون استهلاك دورات وحدة المعالجة المركزية.
- طوبولوجيا قابلة للتوسعدعم الأصلي لـ Fat Tree و DragonFly + و Torus لنمو مركز البيانات المستقبلي.
- خيارات تدفق الهواء المرنةيتناسب تكوين C2P مع بنية التبريد من الخلف إلى الأمام الشائعة في مراكز البيانات الحديثة.
- النظام البيئي المؤكدمدعومة بمجموعة برمجيات NVIDIA المتراكمة ودعم الشركاء على مدار الساعة.
تقدم Starsurge Group خدمات دورة حياة من نهاية إلى نهاية لـ NVIDIA Quantum Switches ، بما في ذلك استشارات الهندسة المعمارية قبل المبيعات واختبار إثبات المفهوم والخدمات اللوجستية العالمية.فريقنا التقني ذو الخبرة يقدم حل المشاكل عن بعد، تحديثات البرمجيات الثابتة، وتنسيق RMA. لتنفيذ UFM، ونحن نقدم خدمات مهنية لتكوين المنصة والتكامل.خيارات تمديد الضمان والدعم الأولوي على مدار الساعة على الطلبدعم متعدد اللغات لمنطقة إميه إيه وأمريكا وأمريكا الشمالية والوسطى يضمن الاستجابة السريعة للتنفيذات المهمة.
- تأكد من أن درجة حرارة التشغيل المحيطة تبقى بين 0 °C و 40 °C؛ الحفاظ على تهوية الرف المناسبة.
- استخدم فقط كابلات QSFP56 أو كابلات DAC المؤهلة المدرجة في دليل التوافق NVIDIA.
- اتجاه تدفق الهواء: MQM8790-HS2R يستخدم C2P (طاقة إلى منفذ) تأكد من أن مخطط تبريد الرف الخاص بك يطابق تدفق الهواء C2P (هواء بارد من الخلف).
- يجب توصيل مصدر الطاقة بجهد متردد مناسب (100-240 فولت) مع تأمين الأرض.
- يجب نشر مدير الشبكة الفرعية الخارجي (UFM أو غيرها) لبدء النسيج وإدارته.
- الوزن ~ 12.5kg مع اثنين من أجهزة التشغيل العامة
هونغ كونغ ستارسرج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008،الشركة تخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكة، NICs، نقاط الوصول اللاسلكية، وحدات التحكم، الكابلات، ومعدات البنية التحتية. مدعومة من قبل فريق مبيعات وفني من ذوي الخبرة، ستارسورج يدعم الصناعات مثل الحكومة، الرعاية الصحية،التصنيعالتعليم والمالية والمشاريع.
مع نهج العميل أولاً، تركز Starsurge على الجودة الموثوقة، والخدمة المستجيبة، والحلول المخصصة. كشريك مرخص للعلامات التجارية الرائدة في الشبكات، نحن نقدم الخدمات اللوجستية العالمية،تطوير برامج مخصصة، ودعم متعدد اللغات مساعدة العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتوسع وموثوق بها.
| مكون | النماذج / الأنواع المدعومة |
|---|---|
| محولات | NVIDIA ConnectX‐6، ConnectX‐7، BlueField‐2 / BlueField‐3 InfiniBand |
| الكابلات والنور | QSFP56 DAC (سلبية تصل إلى 3m ، نشطة تصل إلى 5m) ، AOC ، أجهزة الاستقبال البصرية (SR4 ، LR4) |
| أنظمة التشغيل | لينكس (RHEL 8/9، أوبونتو 20.04/22.04، روكي لينكس) ، ويندوز سيرفر مع InfiniBand كومة |
| منصات الإدارة | NVIDIA UFM، OpenSM، مديري الشبكات الفرعية المتوافقة مع المعايير الأخرى |
| دعم الطوبولوجيا | الشجرة السمينة، دراغون فلاي+، 2D/3D تورس، سليم فلاي |
- تأكيد اتجاه تدفق الهواء: MQM8790-HS2R يستخدم C2P (الطاقة إلى الميناء) ✓ التحقق من توافق تبريد الرف (هواء بارد من الخلف).
- التحقق من سرعة الميناء المطلوبة (200G الأصلية أو 100G الاختراق) ونوع تجميع الكابل.
- تحقق من مدخل الطاقة: التيار المتردد المزدوج مع موصلات C13 / C14.
- تأكد من أن عمق الرف يدعم 23.2 بوصة (عمق قياسي).
- خطة لمدير الشبكة الفرعية الخارجية: ترخيص UFM أو نشر OpenSM مطلوب لتشغيل النسيج.
- التحقق من صحة متطلبات ترخيص برامج UFM إذا كانت هناك حاجة إلى ميزات قياس عن بعد متقدمة.
