مفتاح NVIDIA Spectrum SN3420 MSN3420-CB2FC - 48 منفذ 25GbE و 12 منفذ 100GbE من نوع Top-of-Rack مع Cumulus Linux
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MSN3420-CB2F |
| وثيقة: | sn3000-series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| الموانئ: | 48SFP28 + 12 QSFP28 | وضع الاتصال: | كامل الازدواج ونصف مزدوج |
|---|---|---|---|
| قدرة التبديل: | 4.8 تيرابايت/ثانية | تكنولوجيا: | إيثرنت |
| أداء: | 48 X10/25GBE 12 × 100GBE | وزن النظام: | 8.500 كجم |
| أبعاد النظام: | 43.6*433.2*590.6mm | جبل الرف: | 1U رف جبل |
منتوج وصف

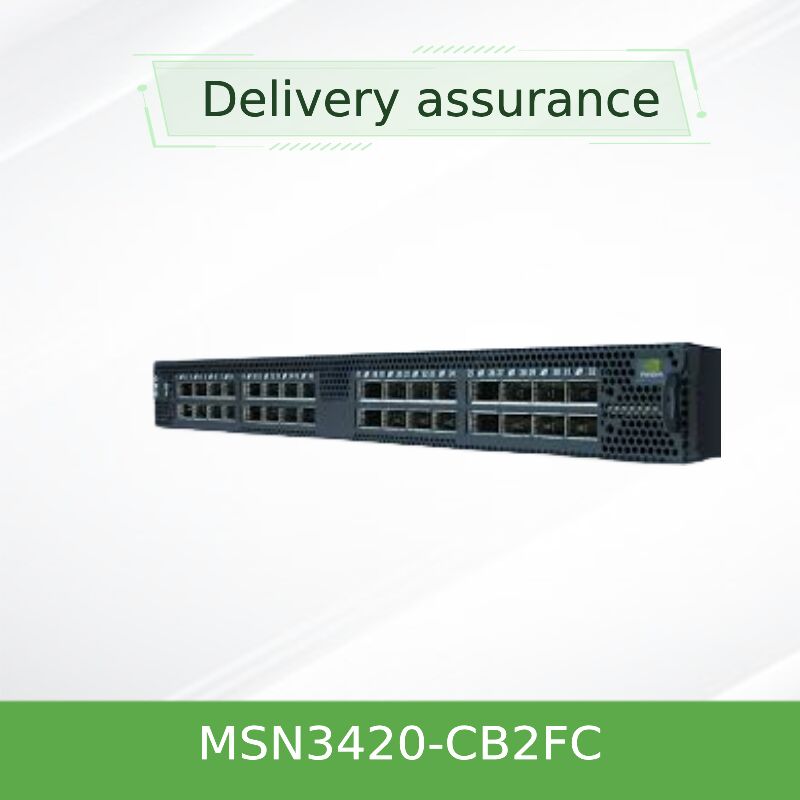

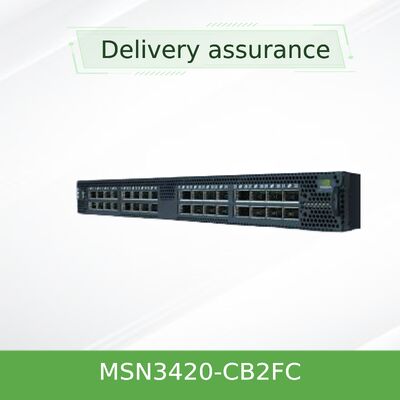

MSN3420-CB2FC
48 منافذ 10/25GbE + 12 منفذ 100GbE وصلات علوية مثالي لنشر أوراق الرف العلوي، يجمع بين اتصال الخادم عالي الكثافة ووصلات العمود الفقري المرنة. محمل مسبقًا بـNVIDIA Cumulus Linux، يوفر MSN3420-CB2FC أداءً بسرعة السلك، وزمن انتقال مقطوع يبلغ 425 نانو ثانية، وأتمتة شبكة غنية لمراكز البيانات الحديثة.
مفتاح NVIDIA Spectrum® SN3420 (طرازMSN3420-CB2FC) هو مفتاح رف علوي عالي الأداء 1U مصمم لمراكز البيانات التي تتطور من وصول الخادم 10G إلى 25G مع الحفاظ على جاهزية الوصلات العلوية 100GbE. مبني على شريحة Spectrum-2 ASIC من الجيل الثاني، يوفر 48 منفذ SFP28 يدعم 10/25GbE و 12 منفذ QSFP28 يدعم 40/100GbE. مع التبديل المقطوع، والقياس عن بعد المتقدم (What Just Happened®)، ومخزن الحزم المشترك بالكامل، يضمن SN3420 زمن انتقال منخفض يمكن التنبؤ به وعدم وجود ازدحام في رأس الخط. يأتي المفتاح محملًا مسبقًا من المصنع بـNVIDIA Cumulus Linux، مما يتيح أتمتة على نطاق الويب، وأدوات Linux الأصلية، وتوجيه قوي من الطبقة 2/الطبقة 3. سواء كنت تبني شبكة أوراق/عمود فقري، أو بنية تحتية فائقة التقارب، أو بيئة تداول عالية التردد، فإن MSN3420-CB2FC يوفر الأداء والمرونة وقابلية البرمجة المفتوحة.
48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) – قابل للتقسيم بالكامل حتى 128 منفذ 10/25GbE.
زمن انتقال مقطوع يبلغ 425 نانو ثانية، تبديل بخط معدل عبر جميع المنافذ، فقدان حزم صفري تحت الحمل الكامل.
NVIDIA What Just Happened® (WJH) مع رسوم بيانية مسرّعة بالأجهزة، جاهز لـ INT، قياس عن بعد متدفق، وعدادات تدفق على الشريحة تبلغ 512 ألف.
مخزن مشترك بالكامل يبلغ 42 ميجابايت، مسار بيانات عادل وعالي النطاق الترددي، يمنع ازدحام الانفجارات الدقيقة.
تجربة Linux أصلية، أتمتة باستخدام Ansible/Puppet، FRRouting، دعم الحاويات، وبروتوكولات توجيه غنية.
توجيه VXLAN أحادي المرور، توجيه مقاطع IPv6، 512 ألف إدخال توجيه مشترك (ACL/LPM/MAC/ECMP/أنفاق).
يعمل SN3420 بواسطة شريحةSpectrum-2 ASIC(سعة تبديل تبلغ 6.4 تيرابايت/ثانية)، مما يوفر قابلية برمجة ورؤية رائدة. يلغي هيكل مخزن الحزم المشترك بالكامل حدود التخزين المؤقت لكل منفذ بشكل مصطنع، مما يضمن العدالة تحت حركة المرور المتزامنة. يدعم Spectrum-2 أيضًا فحص الحزم العميق حتى 512 بايت، وخط أنابيب قابل للبرمجة، ونقل RoCE متقدم لـ RDMA عبر Ethernet الموحد – وهو أمر ضروري لـ AI و ML و NVMe عبر Fabrics. يكسر Open Ethernet الارتباط بالبائع، مما يسمح باختيار أنظمة التشغيل. يأتي MSN3420-CB2FC مع Cumulus Linux، ولكن المنصة تدعم أيضًا SONiC و DENT (Linux Switchdev) أو ONIE للتثبيتات العارية. هذا يضمن المرونة طويلة الأجل والتوافق مع مبادئ الشبكات المفتوحة.
توصيل خوادم 25GbE بمفاتيح العمود الفقري 100GbE. مثالي للمجموعات فائقة التقارب، والحوسبة عالية الأداء، وأعباء العمل السحابية العامة.
النشر كمفتاح ورقي في شبكة Clos ذات طبقتين، مما يوفر أداءً غير مانع وتوازنًا في تحميل ECMP.
زمن انتقال منخفض ودعم RoCE غير المفقود يتيحان الواجهات الخلفية للتخزين NVMe عبر Fabric عالية الأداء.
مخزن كبير وإدارة الازدحام المدفوعة بالقياس عن بعد تسرع أطر عمل Spark و Hadoop والتعلم الآلي الموزع.
يتوافق MSN3420-CB2FC بسلاسة مع محولات شبكة NVIDIA ConnectX® (25GbE/100GbE)، وكابلات LinkX® النحاسية/الألياف، وأي معدات Ethernet متوافقة مع المعايير. يدعم مجموعة واسعة من أجهزة الإرسال والاستقبال: 25GbE SFP28 SR/LR/AOC/DAC، 100GbE QSFP28 SR4/LR4/ER/CWDM4، وكابلات الانقسام (100GbE إلى 4x25GbE). يضمن Cumulus Linux التوافق مع أطر عمل الأتمتة الرئيسية، ومكدسات التوجيه (FRR، Bird)، وأدوات التنسيق (Kubernetes CNI، OpenStack). للحصول على حل مدعوم بالكامل، اجمع مع NVIDIA Cumulus NetQ لعمليات الشبكة في الوقت الفعلي والرؤية وإدارة دورة الحياة.

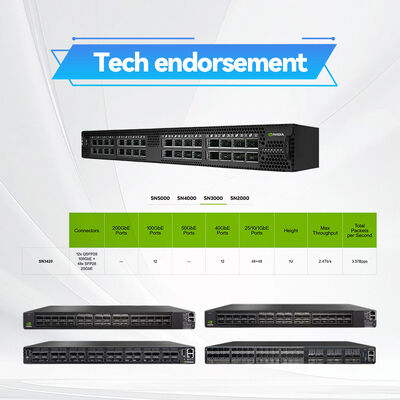

| الفئة | التفاصيل |
|---|---|
| الموديل | MSN3420-CB2FC |
| المنافذ | 48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) |
| الحد الأقصى لمنافذ 100GbE | 12 (أو 12x 40GbE) |
| الحد الأقصى لمنافذ 25GbE | 48 + ما يصل إلى 48 عبر الانقسام (إجمالي 96 منفذ 25GbE منطقي من QSFP28) |
| الإنتاجية | 2.4 تيرابايت/ثانية (كامل الازدواج) |
| حزمة في الثانية | 3.58 مليار حزمة في الثانية |
| زمن الانتقال (مقطوع) | 425 نانو ثانية |
| مخزن الحزم | 42 ميجابايت مشترك بالكامل |
| وحدة المعالجة المركزية | x86 ثنائي النواة |
| ذاكرة النظام | 8 جيجابايت DDR4 |
| تخزين SSD | 32 جيجابايت |
| منافذ الإدارة | 1x 100/1000 RJ45، 1x RJ45 تسلسلي، 1x USB |
| مزودات الطاقة | 2x قابلة للتبديل السريع (1+1 احتياطي)، تيار متردد 100-264 فولت، 50-60 هرتز |
| مراوح | 5x قابلة للتبديل السريع (N+1 احتياطي)، خيار تدفق هواء عكسي |
| عامل الشكل | وحدة رف 1U، 1.72 بوصة × 16.84 بوصة × 17 بوصة (44 × 428 × 432 مم) |
| الوزن | 8.5 كجم (18.73 رطل) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 40 درجة مئوية |
| نظام التشغيل المثبت مسبقًا | NVIDIA Cumulus Linux |
| اتجاه تدفق الهواء (CB2FC) | P2C (منفذ إلى طاقة، عمق قياسي) |
| SKU | نظام التشغيل المثبت مسبقًا | تدفق الهواء | تمهيد آمن | مثالي لـ |
|---|---|---|---|---|
| MSN3420-CB2FC | Cumulus Linux | P2C (منفذ إلى طاقة) | لا | بيئات كثيفة الأتمتة، فرق NetDevOps |
| MSN3420-CB2F | NVIDIA Onyx (واجهة سطر أوامر كلاسيكية) | P2C | لا | مسؤولو واجهة سطر الأوامر التقليديون، سير العمل القديم |
| MSN3420-CB2FO | ONIE (معدن عاري) | P2C / عمق قصير | لا | نظام تشغيل مخصص (SONiC، DENT، أخرى) |
| MSN3420-CB2RC | Cumulus Linux | C2P (طاقة إلى منفذ) | لا | اتجاه تدفق هواء بديل لاحتواء الممرات الساخنة |
يقلل Cumulus Linux من تعقيد التشغيل باستخدام أدوات Linux القياسية وواجهات برمجة التطبيقات وسير العمل المعبأ. الأتمتة عبر Ansible أو Chef أو Python.
وصلات علوية 100GbE جاهزة لعرض النطاق الترددي المتزايد للعمود الفقري؛ 25GbE للخوادم يضمن أداءً أعلى بـ 2.5 مرة من 10GbE.
يجيب WJH بدقة على "ماذا حدث للتو" لتقليل MTTR. يتكامل القياس عن بعد المتدفق مع Prometheus و Splunk وما إلى ذلك.
تقدم Hong Kong Starsurge أسعارًا تنافسية ودعمًا للضمان وخبرة لوجستية للعملاء العالميين.
تقدم Hong Kong Starsurge دورة حياة كاملة للعملاء: استشارات ما قبل البيع، والمساعدة في التكوين، والدعم الفني بعد البيع. تأتي سلسلة NVIDIA SN3000 معضمان محدود لمدة عام واحد على الأجهزة(إرجاع وإصلاح، مدة 14 يوم عمل). تتوفر خطط دعم مطورة – بما في ذلك الاستبدال في الموقع في يوم العمل التالي وإرسال فني خلال 4 ساعات – عند الطلب. تقدم Starsurge أيضًا خدمات تركيب وتكوين ومراقبة شبكة عن بعد أو في الموقع مصممة خصيصًا لاحتياجات مركز البيانات الخاص بك.
تباع أجهزة الإرسال والاستقبال وكابلات DAC وأسلاك الطاقة بشكل منفصل ما لم يُذكر خلاف ذلك. تحقق من التوافق مع فريق المبيعات لدينا.
لمتطلبات التمهيد الآمن، يرجى الرجوع إلى سلسلة MSN3700C-S؛ SN3420 لا يتضمن جذر ثقة للأجهزة.
Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وتكامل الأنظمة منذ عام 2008. تخدم العملاء الحكوميين والرعاية الصحية والتصنيع والمالية والتعليم والمؤسسات في جميع أنحاء العالم. نقدم مفاتيح وبطاقات شبكة وحلول لاسلكية وأنظمة إنترنت الأشياء وبرامج مخصصة مع دعم متعدد اللغات وتسليم عالمي. من خلال نهج يركز على العملاء، تضمن Starsurge جودة موثوقة وخدمة سريعة وحلول بنية تحتية للشبكات مصممة خصيصًا.
| نوع المكون | الخيارات المدعومة | البائع / ملاحظات |
|---|---|---|
| بصريات 25GbE | 25GBASE-SR (MMF)، 25GBASE-LR (SMF)، 25G AOC، DAC سلبي حتى 5 أمتار | NVIDIA، Cisco، Finisar، MSA عام |
| بصريات 100GbE | 100GBASE-SR4، LR4، CWDM4، ER4، 100G AOC، DAC | NVIDIA LinkX، تم اختباره من قبل طرف ثالث |
| كابلات الانقسام | 100G إلى 4x25G DAC/AOC، 40G إلى 4x10G | متوافق مع جميع منافذ QSFP28 |
| نظام تشغيل الشبكة | Cumulus Linux (مصنع)، SONiC، ONYX، DENT | محمل التمهيد ONIE يسمح بالاستبدال |
| أدوات الإدارة | Ansible، Puppet، NetQ، SNMP، gNMI، Prometheus | تكامل كامل لواجهة برمجة التطبيقات المفتوحة والقياس عن بعد |
- اتجاه تدفق الهواء (P2C لـ MSN3420-CB2FC) يتطابق مع تخطيط ممر مركز البيانات الخاص بك.
- نوع مزود الطاقة (تيار متردد أو تيار مستمر) – يتم تضمين التيار المتردد القياسي. يرجى تأكيد الجهد.
- أنواع أجهزة الإرسال والاستقبال وأطوال الكابلات لاتصال الخادم/العمود الفقري.
- خيارات ترقية الضمان (يوم العمل التالي أو في الموقع خلال 4 ساعات).
- متطلبات ترخيص ميزات البرنامج (Cumulus Linux يتضمن ميزات L3 كاملة).
