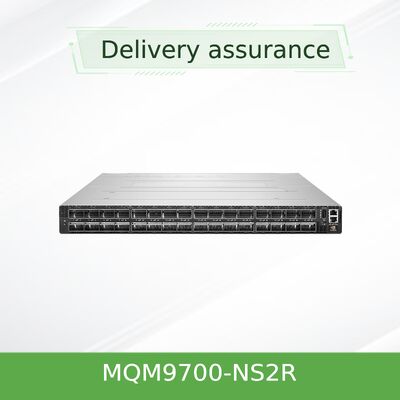

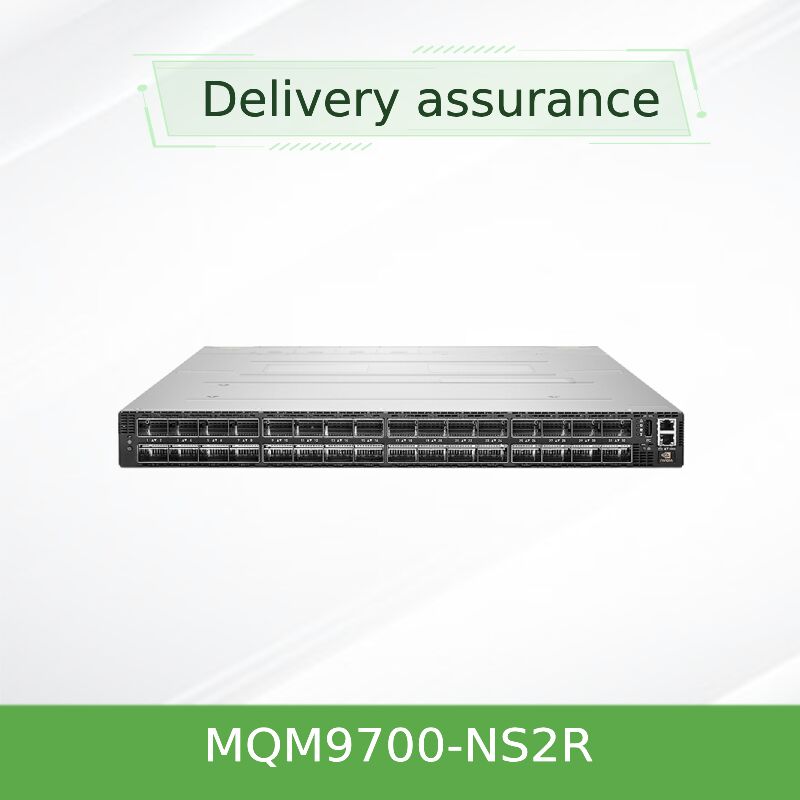

مفتاح InfiniBand غير مُدار NVIDIA Quantum 2 MQM9790-NS2R بـ 64 منفذًا بسرعة 400 جيجابت/ثانية مع تدفق هواء عكسي (C2P)
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MQM9700-NS2R (920-9B210-00RN-0M2) | معدل الإرسال: | 400 جرام |
|---|---|---|---|
| الموانئ: | 64 | تكنولوجيا: | إنفينيباند |
| السرعة القصوى: | NDR | حزمة النقل: | التعبئة |
منتوج وصف
تم تصميمها لبيئات الذكاء الاصطناعي والحوسبة العالية على نطاق كبير حيث يفضل إدارة الأقمشة الخارجية.يوفر MQM9790-NS2R 64 منفذًا غير مسدود لـ 400Gb / s InfiniBand في هيكل 1U مضغوط مع تدفق الهواء العكسي، مما يتيح توبولوجيات مرنة وحوسبة الشبكة SHARPv3 مع الاعتماد على مديري الشبكات الفرعية الخارجية مثل NVIDIA UFM أو OpenSM.
تقدم مجموعة ستارسرج في هونغ كونغ NVIDIA Quantum-2 MQM9790-NS2R هذا المحول يوفر 32 منفذ OSFP يدعم 64 × 400Gb / s الاتصالات (أو ما يصل إلى 128 منفذ في 200Gb / s عن طريق تقنية منفذ تقسيم)مع إنجازات قياسية تبلغ 51.2 تيرابيت في الثانية الواحدة و أكثر من 66.5 مليار حزم في الثانية الواحدةتم تصميم MQM9790-NS2R للعملاء الذين يحتاجون إلى التحكم الخارجي في Subnet Manager (e.مثل NVIDIA UFM) لقياس المعلومات عن بعد متقدم، ومراقبة، وتنسيق الأقمشة على نطاق واسع.
- كثافة الموانئ غير مسبوقة64 منفذًا لـ 400 جيجابايت / ثانية NDR InfiniBand في 1U ، بنية غير محظورة.
- وضعية كثافة مزدوجة 200 جيجابايت/ثانية:يدعم ما يصل إلى 128 منفذًا بسرعة 200 جيجابايت / ثانية باستخدام تقنية NVIDIA للفصل بين الموانئ ، مما يقلل من التكلفة الإجمالية للطوبولوجيا الورقية العمود الفقري.
- مدير الشبكة الفرعية الخارجي جاهزتم تصميمه للاستخدام مع NVIDIA UFM (Unified Fabric Manager) ، OpenSM ، أو غيرها من مديري الشبكات الفرعية الخارجية
- الحوسبة داخل الشبكة:يوفر SHARPv3 (بروتوكول تجميع وتقليل هرمية قابلة للتوسع) تسارع الذكاء الاصطناعي أعلى 32 مرة مقارنة بالجيل السابق.
- خدمات الأقمشة المتقدمة:RDMA، التوجيه التكيفي، التحكم في الازدحام، خرائط VL المحسنة، وقدرات الشبكة التعافي الذاتي.
- تدفق الهواء العكسي (C2P):الاتصال إلى اتجاه تدفق الهواء المثالي لتخطيطات مركز البيانات مع ممر بارد على جانب الميناء.
- الإضافات والموثوقية:1 + 1 إمدادات الطاقة المتعددة المبدلة بالساخنة، وحدات المروحة المبدلة بالساخنة.
- متوافقة للخلف:يدعم أجيال InfiniBand السابقة (HDR ، EDR ، FDR).
مبنية على NVIDIA Quantum-2 ASIC ، تستفيد MQM9790-NS2R من أحدث تكنولوجيا 400Gb / s SerDes. إنها تتضمن وصول الذاكرة المباشر عن بعد (RDMA) لخفض تكاليف وحدة المعالجة المركزية والسرعة العالية ،التوجيه التكيفي لتجنب النقاط الساخنة للنسيج، و NVIDIA SHARPv3 للحد من الشبكة، وتسريع بشكل كبير العمليات الجماعية في إطار MPI والذكاء الاصطناعي.هذا النموذج ينقل إدارة النسيج إلى مراقبين خارجيين، مما يتيح تطبيق السياسة المركزية والقياس عن بعد أعمق عندما يتم مقارنتها مع NVIDIA UFM.
مع دعم عدة طوبولوجيات بما في ذلك Fat Tree و SlimFly و DragonFly + و Torus متعددة الأبعاد ، تمكن MQM9790-NS2R المهندسين المعماريين من بناء فعالة من حيث التكلفة ،شبكات مرنة للغاية للجيل القادم من الحوسبة الفائقة مع الحفاظ على الإدارة المركزية.
- مجموعة الذكاء الاصطناعي والتعلم الآلي:ربطات GPU عالية السرعة لتدريب نموذج اللغة الكبير مع إدارة UFM المركزية.
- الحوسبة عالية الأداء (HPC):محاكاة البحوث، نمذجة الطقس، علم الجينوم الذي يتطلب تنظيم نسيج خارجي.
- مراكز البيانات الفائقةأنسجة InfiniBand واسعة النطاق حيث يوفر مديرو الشبكات الفرعية الخارجيون التحكم الموحد عبر المئات من المفاتيح.
- شركة السحابة والتمويلأنظمة التداول ذات الكمون المنخفض مع مراقبة مركزية وإدارة السياسة.
- الحكومة والتعليم:المختبرات الوطنية ومراكز الحوسبة الفائقة الجامعية التي تتطلب أجهزة إدارة الأقمشة المخصصة.

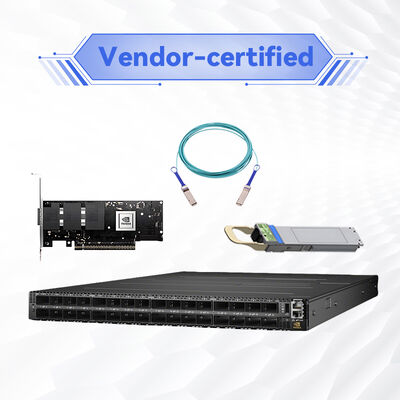

متوافقة بالكامل مع نظام NVIDIA InfiniBand البيئي: أجهزة التكيف ConnectX-6 / 7 ، وكابلات LinkX ، ومفاتيح سلسلة Quantum-2. متوافقة إلى الوراء مع أجهزة HDR و EDR و FDR.يتطلب مدير شبكة فرعية خارجية مثل NVIDIA UFM (موصى بها للأنسجة الكبيرة)، أو OpenSM ، أو SM متوافقة مع IB الأخرى تعمل على خادم مخصص أو VM. تدعم توزيعات Linux الرئيسية (RHEL ، Ubuntu ، Rocky Linux) و Windows Server مع برامج تشغيل مناسبة.
| المعلم | المواصفات (MQM9790-NS2R) |
|---|---|
| الموانئ | 32 مرفق OSFP يدعم 64 منفذًا من 400Gb / s InfiniBand (NDR) أو 128 منفذًا من 200Gb / s |
| الناتج الإجمالي | 51.2 Tb/s ثنائي الاتجاه، غير مسدود |
| قدرة إرسال الحزم | أكثر من 66.5 مليار حزمة في الثانية (BPPS) |
| نوع الإدارة | غير المدار |
| وحدة المعالجة المركزية والذاكرة | x86 Coffee Lake i3، 8GB DDR4 SO-DIMM (2666 MT/s) ، 16GB M.2 SSD |
| إمدادات الطاقة | 1+1 فائض، قابلة للتبديل الساخن، 200-240 فاكس، 80 زائد الذهب، معتمدة ENERGY STAR |
| التبريد / تدفق الهواء | تدفق الهواء العكسي: وحدات المروحة المتبادلة بالحر |
| الأبعاد (HxWxD) | 1.7 بوصة (43.6mm) x 17.0 بوصة (438mm) x 26.0 بوصة (660.4mm) |
| الوزن | حوالي 14.5 كجم |
| درجة حرارة العمل | 0°C إلى 40°C |
| الرطوبة (العملية) | 10٪ إلى 85٪ غير مكثفة |
| الارتفاع | ما يصل إلى 3050 متر |
| الامتثال التنظيمي | المواصفات المختلفة: |
| الضمان | معايير سنة واحدة (خيارات متوسعة متاحة) |
| رقم الجزء القابل للترتيب (OPN) | الوصف | اتجاه تدفق الهواء | الإدارة |
|---|---|---|---|
| MQM9700-NS2F | 64 منفذ 400Gb / s ، يتم إدارتها | P2C (طاقة إلى رابط / إلى الأمام) | مدير الشبكة الفرعية على متن الطائرة |
| MQM9700-NS2R | 64 منفذ 400Gb / s ، يتم إدارتها | C2P (الربط إلى الطاقة / العكس) | مدير الشبكة الفرعية على متن الطائرة |
| MQM9790-NS2F | 64 منفذ 400Gb / s ، غير مدير | P2C (إلى الأمام) | مطلوب مدير شبكة فرعية خارجية |
| MQM9790-NS2R | 64 منفذ 400Gb / s ، غير مدير | C2P (العكس) | مطلوب مدير شبكة فرعية خارجية |
بالنسبة لتدفق الهواء C2P (المتصل إلى الطاقة) ، يدخل الهواء البارد من جانب مرفق OSFP ويخرج من جانب مصدر الطاقة. تحقق من تخطيط تبريد مركز البيانات الخاص بك قبل الطلب.MQM9790-NS2R هو الخيار المثالي غير المدار للمرفقات التي تتطلب تدفق الهواء العكسي.
- إدارة النسيج المركزية:مثالي للتنفيذ باستخدام NVIDIA UFM، مما يتيح إدارة لوحة زجاجية واحدة عبر مئات المفاتيح.
- مرونة تدفق الهواء العكسي:يطابق تبريد C2P تكوينات ممر مركز البيانات الحار / البارد المحدد ، مما يحسن الكفاءة الحرارية.
- أعلى جذور في 1 وحدة:منافذ 64 × 400G تقلل من مستويات التبديل ، وتقلل من فترة التأخير ، وتبسيط الكابلات.
- فعالة من حيث التكلفة للأنسجة الكبيرة:يزيل المعالجات المتعددة على متن SM عندما يتم بالفعل نشر الإدارة الخارجية.
- كفاءة الطاقة:إمدادات الطاقة الذهبية و التحكم الذكي في المروحة تقلل من OPEX
- قابلية التوسع المستقبلية:دعم SHARPv3 والتوجيه التكيفي يضمن حماية الاستثمار لأطر الذكاء الاصطناعي من الجيل التالي.
توفر مجموعة ستارزورج في هونغ كونغ الدعم من النهاية إلى النهاية بما في ذلك استشارات ما قبل البيع وخدمات التكامل والخدمات اللوجستية العالميةو خيارات الضمان الموسع. للطلبات الكبيرة ، نحن نقدم الكابلات المخصصة وتحقق من صحة التكوين. الدعم متعدد اللغات متاح لمناطق آسيا وآسيا والشرق الأوسط وأمريكا.
• تحقق من أن اتجاه تدفق الهواء C2P يطابق رفك: يجب أن يكون الممر البارد على جانب المرفق (OSFP).
• يجب أن يكون مدير شبكة فرعية خارجي موجودًا على النسيج لتشغيل المفتاح.
• استخدم وحدات وكابلات بصرية مؤهلة من NVIDIA فقط للحفاظ على سلامة الإشارة والامتثال.
• ارتفاع التشغيل يصل إلى 3050m؛ درجة الحرارة لا تتجاوز 40°C.
• قد تتطلب بعض ميزات UFM المتقدمة ترخيصًا منفصلًا؛ استشر فريق مبيعات Starsurge.
• المواصفات التي لم تؤكد علنا من قبل NVIDIA علامة على أنها متوفرة يرجى التأكيد قبل الطلب.
تأسست في عام 2008، ستارسرج هي مزود مدفوعة التكنولوجيا من أجهزة الشبكة، وخدمات تكنولوجيا المعلومات، وحلول تكامل النظام.و عملاء الشركات في جميع أنحاء العالممع فريق فني ومبيعات ذو خبرة، تقدم Starsurge بنية تحتية شبكية مصممة خصيصًا بما في ذلك حلول إنترنت الأشياء، وتطوير البرمجيات المخصصة، والخدمات اللوجستية العالمية.نهجنا الذي يركز على العملاء أولاً يضمن جودة موثوقةكشركاء قنوات مرخصين للعلامات التجارية الرائدة، نحن نجمع بين التكنولوجيا المتطورة مع نجاح النشر في العالم الحقيقي.
اطلب اقتباس• محولات NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• محولات سلسلة NVIDIA Quantum-2 QM9700/9790
• كابلات LinkX OSFP (النحاس السلبي حتى 3m ، النظرية النشطة حتى 500m)
• مديري الشبكات الفرعية الخارجية: NVIDIA UFM ، OpenSM ، SM المتوافقة مع IB الأخرى
• أنظمة التشغيل: RHEL 8/9, Ubuntu 20.04/22.04، ويندوز سيرفر 2022 مع ميلانوكس وينوف-2
✓ تحقق من اتجاه تدفق الهواء المطلوب: يطابق C2P (الموصول إلى الطاقة) موقع الممر البارد في الرف الخاص بك.
✓ تأكد من أن مدير الشبكة الفرعية الخارجي (UFM أو OpenSM) يتم نشره ويمكن الوصول إليه على النسيج.
✓ خطة الكابلات: 400G OSFP إلى OSFP أو تقسيم إلى 2x200G.
✓ تأكيد دخول الطاقة: 200-240 فاكس مع تغذية زائدة.
✓ بالنسبة للتنفيذ على نطاق واسع، اطلب مراجعة تصميم الطوبولوجيا ودعم تكامل UFM من مهندسي Starsurge.
- ورقة بيضاء: "توسيع نطاق الأقمشة الذكية مع NVIDIA Quantum-2 و UFM" (تتوفر عند الطلب)
- دليل النشر: الشجرة السمينة مقابل DragonFly + مع سلسلة QM9700
- أفضل ممارسات تدفق الهواء: اختيار P2C مقابل C2P لتبريد مركز البيانات
- قائمة التوافق: كابلات OSFP معتمدة من NVIDIA لـ NDR
