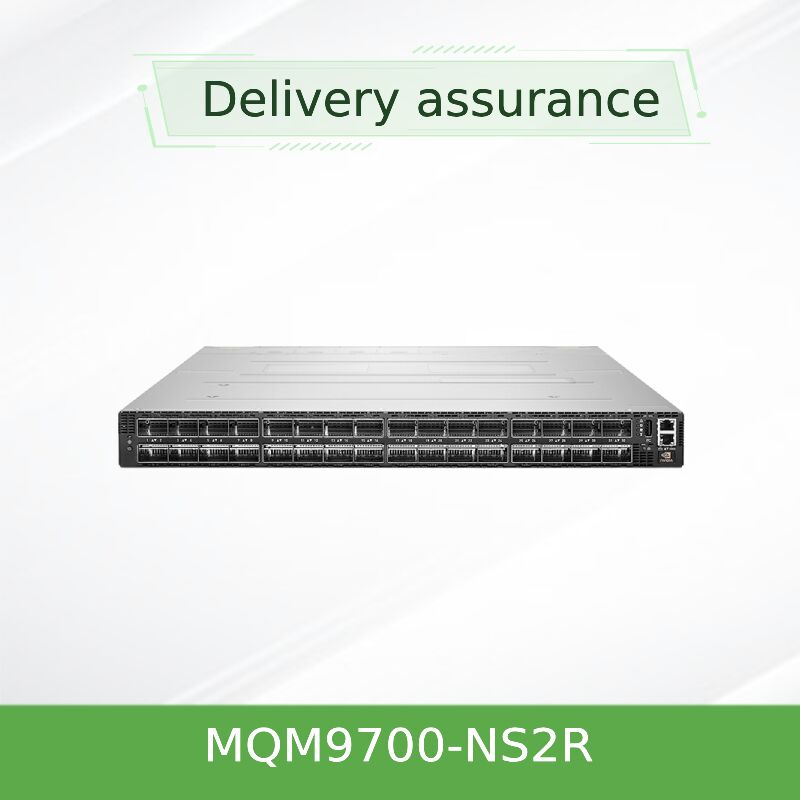

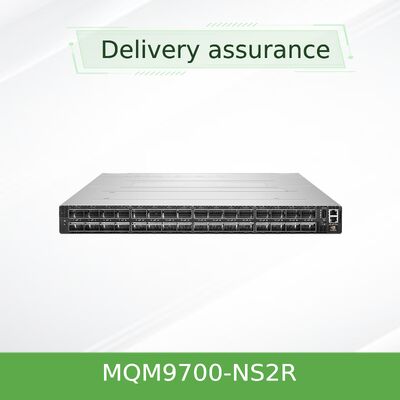

NVIDIA Quantum-2 QM9700-NS2R 64 منفذ 400G InfiniBand المدار
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| وثيقة: | MQM9700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MQM9700-NS2R (920-9B210-00RN-0M2) | معدل الإرسال: | 400 جرام |
|---|---|---|---|
| الموانئ: | 64 | تكنولوجيا: | إنفينيباند |
| السرعة القصوى: | NDR | حزمة النقل: | التعبئة |
| إبراز: | NVIDIA كوانتوم-2 400G InfiniBand,مفتاح إدارة InfiniBand ذو 64 منفذ,مفتاح الشبكة Mellanox Quantum-2,64-port InfiniBand managed switch,Mellanox Quantum-2 network switch |
||
منتوج وصف
الرائدة في الصناعة NDR 400 جيجابايت / ثانية لكل منفذ 51.2 تيرابايت / ثانية معدل مرور إجمالي SHARPv3 الحوسبة الشبكة
NVIDIA Quantum-2 QM9700-NS2R هو مفتاح InfiniBand 1U يتم إدارته بالكامل يقدم 64 منفذًا غير مسبوقة من عرض النطاق الترددي غير الممنوع 400Gb / s (NDR). تم تصميمه للذكاء الاصطناعي المتطرف ،البحث العلمي، ومجموعات الحوسبة عالية الأداء (HPC) ، فإنه يتيح قابلية التوسع الضخمة مع 51.2 Tb / s إجمالي معدل التوصيل ثنائي الاتجاه وأكثر من 66.5 مليار حزمة في الثانية.التوجيه التكيفي، و RDMA، QM9700-NS2R يسرع حركة البيانات والحوسبة في الشبكة لأكثر أحمال العمل تطلبًا.
- (تبديل (راديكس64 منفذًا 400G غير مسدود (32 مرفق OSFP)
- النفاذ:51.2 Tb/s مجموعات ثنائية الاتجاه
- معدل الحزم:>66.5 مليار حزم في الثانية (BPPS)
- شارب332x تحسين تسريع الذكاء الاصطناعي مقابل الجيل السابق
- تدفق الهواء:التدفق العكسي للهواء من الصلة إلى الطاقة (C2P) ، مثالية لاحتواء الممر الساخن
- الإدارة:مدير شبكة فرعية على متن الطائرة لما يصل إلى 2000 عقدة ، MLNX-OS ، CLI ، WebUI ، SNMP ، JSON API
- الطاقة والتبريد:1 + 1 متابعة متباعدة ساخنة ، وحدات مروحة قابلة للتبادل الساخن ، خيار من الأمام إلى الخلف أو من الخلف إلى الأمام (تكوين C2P)
مبنية على منصة NVIDIA Quantum-2 ، تعيد سلسلة QM9700 تعريف كثافة وتكفاءة تبديل مركز البيانات.تدفق الهواء C2P) يدمج 64 منفذًا من 400Gb / s InfiniBand في هيكل 1U مضغوط. يدعم تقنية تقسيم الموانئ لتقديم ما يصل إلى 128 منفذًا بسرعة 200 جيجابايت / ثانية ، مما يوفر توبولوجيات مرنة مثل Fat Tree و DragonFly + و SlimFly و Torus متعدد الأبعاد.التوافق مع الجيلات السابقة من InfiniBand يضمن اندماج سلس في البنية التحتية القائمةمع تقييم المدى المتقدم، ومراقبة الازدحام، وقدرات الشبكة التعافي الذاتي، هذا التبديل يزيد من معدل التطبيقات مع تبسيط العمليات.
32 قفص OSFP يدعم 400G NDR أو 128x200G عبر كابلات الفصل ، مما يوفر أكثر محولات InfiniBand كثافة في عامل الشكل 1U.
الجيل الثالث من بروتوكول تجميع وتقليل التسلسل الهرمي القابل للتوسع NVIDIA يسرع العمليات الجماعية للذكاء الاصطناعي بنسبة تصل إلى 32X ، مما يقلل من حركة البيانات والتأخير.
يزيل الوصول المباشر إلى الذاكرة عن بعد (RDMA) والتوجيه التكيفي اختناقات، بينما يحافظ رسم خرائط الممرات الافتراضية المحسنة ومراقبة الازدحام على أداء ثابت.
التحول التلقائي للفشل ، وإعادة الإرسال على مستوى الرابط ، وقدرات المراقبة المتقدمة تضمن عمليات غير متقطعة لأحمال العمل الحرجة للمهمة.
يدعم مدير الشبكة الفرعية على متن الطائرة ما يصل إلى 2000 عقدة خارج الصندوق ؛ إدارة الهيكل الكاملة عبر CLI و WebUI و SNMP و JSON / REST API.
تم تحسينها لتصميمات الكتلة القابلة للتوسع والفعالة من حيث التكلفة ؛ فإن الجذور ذات الكثافة المزدوجة تقلل من طبقات الشبكة وتقلل من إجمالي تكلفة الملكية.
تضم منصة كوانتوم-2 أحدث تقنية NVIDIA's 400G SerDes ، وتوفر 51.2 Tb / s من سعة التبديل. تشمل الابتكارات الرئيسية:شارب3الحوسبة في الشبكة، التي تنقل العمليات الجماعية من عقد الحوسبة، مما يحسن بشكل كبير كفاءة تدريب الذكاء الاصطناعي.الوصول المباشر إلى الذاكرة عن بعد (RDMA)لتجاوز الرسوم العامة للنواة، وتحقيق فترة تأخير على نطاق ميكرو ثانية. يوزع التوجيه التكيفي حركة المرور بشكل ديناميكي عبر مسارات متعددة لتجنب النقاط الساخنة،في حين أن تحسين جودة الخدمة (QoS) ورسم الخرائط الشريط الافتراضي (VL) يضمن عرض النطاق الترددي للتطبيقات الحرجةيتضمن QM9700-NS2R أيضًا قياسات عن بعد متقدمة لمراقبة الأنسجة في الوقت الحقيقي وقدرات التعافي الذاتي التي تعيد توجيه حركة المرور تلقائيًا حول فشل الروابط.
- مجموعة الذكاء الاصطناعي والتعلم الآلي:تتيح مفاتيح NDR ذات الجذور العالية كبسولة GPU فائقة الحوسبة مع SHARPv3 لتسريع مجموعات NCCL.
- مراكز أبحاث الكمبيوتر العاليتوبولوجيات SlimFly أو Fat Tree تربط الآلاف من العقد مع تأخير منخفض للغاية لمحاكاة الطقس والجينوميات والفيزياء.
- مراكز بيانات المؤسسات:توحيد حركة المرور بين الشرق والغرب مع بنية العمود الفقري والورق 400G ، مما يقلل من عدد المستويات وتكاليف التشغيل.
- السحابة و النطاق الضخمدراجون فلاي + و توروس متعدد الأبعاد للحصول على أقصى قدر من التوسع مع كثافة النطاق الترددي العالية لكل وحدة رف.
- التخزين وتوسيع المعلومات:ربط أنظمة التخزين عالية الأداء باستخدام NVMe عبر الأقمشة (NVMe-oF) عبر InfiniBand.

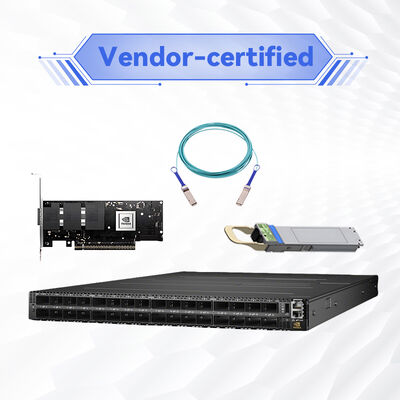

QM9700-NS2R متوافق تمامًا مع محولات NVIDIA InfiniBand (ConnectX-6 ، ConnectX-7 ، ConnectX-8) ، والكابلات (النحاس النشط / السلبي ، الألياف النشطة ، الوحدات البصرية) ،وأجيال FDR/EDR/HDR السابقةيعمل على نظام التشغيل MLNX-OS مع دعم واسع لـ API لأطر الأتمتة. متوافق مع NVIDIA Unified Fabric Manager (UFM) للمراقبة المتقدمة والتحليلات التنبؤية والقياس عن بعد.يتكامل المفتاح بسلاسة مع جدولة HPC الرئيسية وأدوات أتمتة الشبكة المفتوحة.
| مكون | النماذج/المعايير المدعومة |
|---|---|
| محولات قناة المضيف | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand ، NDR 400G HCA |
| الكابلات و أجهزة الاستقبال | النحاس السلبي OSFP (حتى 2.5m) ، النحاس النشط، الألياف النشطة (حتى 500m) ، وحدات البصرية (QSFP-DD إلى محولات OSFP للفصل 200G) |
| السرعات السابقة لـ InfiniBand | HDR (200Gb / s) ، EDR (100Gb / s) ، FDR (56Gb / s) متوافق مع التخلف |
| الإدارة والأتمتة | MLNX-OS ، UFM ، Prometheus / Grafana عبر SNMP ، JSON-RPC ، وحدات Ansible |
| المعلم | المواصفات |
|---|---|
| الموانئ والسرعة | 64 منفذًا غير محظور من 400 جيجابايت / ثانية (NDR) InfiniBand ؛ 32 مرفق OSFP ؛ يدعم 128 منفذًا @ 200 جيجابايت / ثانية عبر كابلات الفصل |
| قدرة التبديل | 51.2 Tb/s إجمالي معدل التوصيل الثنائي الاتجاه >66.5 مليار حزمة في الثانية (BPPS) |
| فترة تأخير | Sub-130ns من ميناء إلى ميناء مع توجيه ديناميكي (نموذجي) |
| المعالج والذاكرة | x86 Coffee Lake i3، 8GB DDR4 SO-DIMM (2666 MT/s) ، 16GB M.2 SSD |
| واجهات الإدارة | 1x USB 3.0، 1x USB (I2C) ، 1x RJ45 (إيثيرنت) ، 1x RJ45 (UART) |
| إمدادات الطاقة | 1+1 فائض، قابل للتبديل الساخن، 200Vac، 80 PLUS Gold+ معتمد |
| التبريد وتدفق الهواء | التدفق الهوائي العكسي (نموذج NS2R) ، وحدات مروحة قابلة للتبادل الساخن، خيارات الأمامية والخلفية |
| الأبعاد (HxWxD) | 1.7 بوصة (43.6 ملم) x 17.0 بوصة (438 ملم) x 26.0 بوصة (660.4 ملم) |
| الوزن | 14.5 كجم (31.97 رطلا) |
| ظروف التشغيل | درجة الحرارة: 0°C إلى 40°C؛ الرطوبة: 10٪ إلى 85٪ غير مكثفة؛ الارتفاع يصل إلى 3050m |
| التنظيم والسلامة | RoHS ، CE ، FCC ، VCCI ، cTUVus ، CB ، RCM ، ENERGY STAR |
| الضمان | ضمان الشركة المصنعة لمدة سنة واحدة (يمكن تمديده) |
| رقم الجزء القابل للترتيب | الوصف | الإدارة | اتجاه تدفق الهواء |
|---|---|---|---|
| MQM9700-NS2R | 64 منفذًا 400Gb / s InfiniBand ، مفتاح مدير ، 32 منفذًا OSFP | مدير الشبكة الفرعية على متن الطائرة بالكامل، MLNX-OS | الاتصال إلى الكهرباء (C2P) تدفق الهواء العكسي |
| MQM9700-NS2F | 64 منفذًا 400Gb / s InfiniBand ، مفتاح مدير | إدارة (نفس الميزات) | الطاقة إلى المرفق (P2C) ️ تدفق الهواء إلى الأمام |
| MQM9790-NS2R | 64 منفذًا 400 جيجابايت في الثانية ، مفتاح غير مدير | الإدارة الخارجية غير المدارة للمراقبة المشتركة | تدفق الهواء العكسي C2P |
| MQM9790-NS2F | 64 منفذًا 400 جيجابايت في الثانية ، مفتاح غير مدير | غير مُدار | تدفق الهواء إلى الأمام P2C |
يعد QM9700-NS2R مثاليًا للعملاء الذين يحتاجون إلى إدارة متقدمة داخل الصندوق (مدير الشبكة الفرعية) وتدفق الهواء من المرفق إلى الكهرباء (المخرج إلى الممر البارد).تأكيد توافق تدفق الهواء مع مركز البيانات الخاص بك التصميم الحراري قبل الطلب.
تخدم المستودعات وشركاء التسليم الشحن العالمي السريع مع التعبئة الآمنة.
المهندسين الداخليين لدينا يساعدون في التحقق من صحة طوبولوجيات الشبكة، خطط الكابلات، ومتطلبات البرمجيات الثابتة.
أسعار الشركاء المعتمدين مع خيارات ضمان مُمتدة وبرامج استبدال متقدمة.
دعم مخصص باللغة الإنجليزية والماندرينية والكانتونية واللغات الإقليمية من أجل الشراء السلس.
تقدم Starsurge دعم دورة الحياة من النهاية إلى النهاية: من استشارات التصميم إلى النشر وصيانة ما بعد البيع. تشمل خدماتنا توجيهات التثبيت في الموقع، معالجة RMA،مساعدة في ترقية البرامج الثابتة، وحلول الكابلات المخصصة. للمشاريع ذات الحجم الكبير، نحن نقدم إدارة حسابات مخصصة وتصعيد فني على مدار الساعة.حزم الدعم الموسعة متوفرة عند الطلب.
الاختلاف الوحيد هو اتجاه تدفق الهواء: يستخدم NS2R تدفق الهواء العكسي من المصل إلى الطاقة (C2P) ، بينما يستخدم NS2F تدفق الهواء الأمامي من الطاقة إلى المصل (P2C).اختر حسب تصميمك الحراري للمرفق (الممر الساخن / الممر البارد).
نعم ، يدعم QM9700 التوافق مع التراجع باستخدام كابلات المحول المناسبة أو خيارات الاختراق لسرعات HDR (200G) و EDR (100G) و FDR (56G).الرجاء مراجعة مصفوفة التوافق أو الاتصال Starsurge للحصول على SKUs الكابلات المعتمدة.
لا ، يحتوي QM9700-NS2R على مدير شبكة فرعية متكامل قادر على إدارة ما يصل إلى 2000 عقدة ، مما يسهل التنفيذات الصغيرة والمتوسطة. بالنسبة للأنسجة الأكبر ، يمكن استخدام SM أو UFM الخارجي.
نعم ، فإن نسيج InfiniBand غير معروف لمورد الخادم. يمكن لأي خادم لديه InfiniBand HCA مدعوم (على سبيل المثال ، سلسلة ConnectX) الاتصال بسلاسة.
الطاقة النموذجية تختلف مع تكوين المنفذ والكابلات. وحدات الطاقة هي 1 + 1 زائدة 200-240 فاكس ، تصنيف الذهب +. اتصل بنا للتخطيط التفصيلي للطاقة.
- تأكد من أن اتجاه تدفق الهواء (C2P لـ NS2R) يطابق استراتيجية تهوية الرف لمنع الإفراط في الحرارة.
- استخدام وحدات NVIDIA OSFP المعتمدة فقط أو كابلات النحاس / الألياف النحاسية / النشطة المؤهلة للأداء 400G.
- يجب أن يتبع التثبيت احتياطات ESD ويتم من قبل موظفي الشبكة المؤهلين.
- يجب تنفيذ تحديثات البرمجيات الثابتة باستخدام إرشادات MLNX-OS لتجنب التوقف ؛ جدولة نوافذ الصيانة وفقًا لذلك.
تأسست في عام 2008، ستارسرج هي مزود مدفوعة التكنولوجيا من أجهزة الشبكة، وخدمات تكنولوجيا المعلومات، وحلول تكامل النظام.وقطاعات الشركات في جميع أنحاء العالممع فريق مبيعات وتقني من ذوي الخبرة، نحن نقدم معدات شبكة موثوقة بما في ذلك المفاتيح، NICs، أجهزة التحكم اللاسلكية، الكابلات، وحلول إنترنت الأشياء.نهجنا الذي يركز على العملاء أولاً يضمندعم متعدد اللغات وقدرات التسليم العالمية تجعل Starsurge شريكك الموثوق به لحلول NVIDIA ومركز البيانات.
- تأكد من اتجاه تدفق الهواء (C2P) يناسب تخطيط مركز البيانات الخاص بك
- التحقق من دخول الطاقة: 200-240V AC مع تغذية زائدة
- اختيار كابلات OSFP المناسبة: النحاس النشط / السلبي أو الألياف ، بناءً على المسافة
- خطة طوبولوجيا الشبكة (Fat Tree ، DragonFly + ، إلخ) وعقدة التوسع
- تأكد من أن أجهزة تحويل المضيف قادرة على NDR (ConnectX-7 أو أحدث لـ 400G)
- تخصيص IP الإدارة ومراجعة ترخيص MLNX-OS (لا ترخيص إضافي لتحويل الأساس)
- إعداد مساحة الرف: ارتفاع 1U، عمق يصل إلى 660mm بما في ذلك إدارة الكابلات
