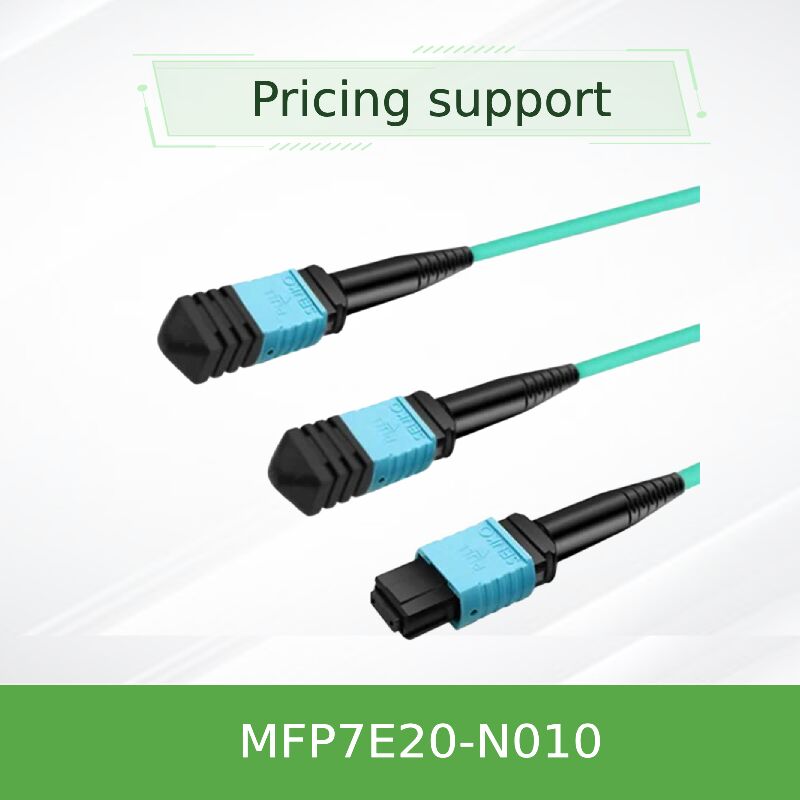

كابل مقسم ألياف سلبي NVIDIA MFP7E20-N010 بطول 10 أمتار | MPO-12/APC إلى 2xMPO-12/APC لـ 400G/800G InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E20-N010 |
| وثيقة: | MFP7E20-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MFP7E20-N010 | شكل المادة: | سلك دائري |
|---|---|---|---|
| سمحت قوة الشد: | 1000N <10000n | إصدار الشهادات: | RoHS, CE, ISO9001, VDE, CCC |
| مادة غمد: | بولي كلوريد الفينيل | طول: | 10 م |
| معدل البيانات: | 400 جيجابايت/ثانية | أصل: | الهند / إسرائيل / الصين |
| إبراز: | كابل مقسم ألياف سلبي NVIDIA بطول 10 أمتار,كابل MPO-12 APC لـ 400G InfiniBand,مقسم NVIDIA MPO-12 مع ضمان,MPO-12 APC 400G InfiniBand cable,NVIDIA MPO-12 splitter with warranty |
||
منتوج وصف
كابل فاصل بصري NVIDIA MFP7E20-N010 بطول 10 أمتار
MPO-12/APC إلى MPO-12/APC مزدوج | 8 ألياف متعددة الأوضاع لشبكات InfiniBand و Ethernet بسرعة 400 جيجابت/ثانية و 800 جيجابت/ثانية
NVIDIA MFP7E20-N010 هو كابل فاصل ألياف سلبي مصمم بدقة لبيئات مراكز البيانات عالية الكثافة بسرعة 400 جيجابت/ثانية و 800 جيجابت/ثانية. يتيح اتصالاً سلسًا من أجهزة الإرسال والاستقبال OSFP ذات المنفذ المزدوج إلى أجهزة الإرسال والاستقبال OSFP أو QSFP112 المزدوجة بسرعة 400 جيجابت/ثانية، ويدعم تطبيقات InfiniBand NDR و 400GbE بمدى يصل إلى 10 أمتار.
حقائق رئيسية في لمحة
| رقم المنتج | MFP7E20-N010 |
| طول الكابل | 10 أمتار (32.8 قدم) |
| نوع الموصل | 1x MPO-12/APC (أنثى) إلى 2x MPO-12/APC (أنثى) |
| نوع الألياف | 8 ألياف متعددة الأوضاع 50/125 ميكرومتر (OM3 لـ ≤30 مترًا، OM4 لـ >30 مترًا) |
| التطبيق | تقسيم OSFP مزدوج المنفذ (800 جيجابت/ثانية) إلى OSFP/QSFP112 مزدوج بسرعة 400 جيجابت/ثانية |
| تصنيف الغلاف | LSZH (دخان منخفض خالٍ من الهالوجين) / OFNR، أكوا |
نظرة عامة على المنتج
NVIDIA MFP7E20-N010 هو جزء من عائلة كابلات الفاصل البصري السلبي من سلسلة MFP7E20، المصممة خصيصًا لشبكات InfiniBand NDR و 400G Ethernet من الجيل التالي. يتميز هذا الكابل بطول 10 أمتار بتكوين توزيع 1:2، حيث يحول موصل MPO-12/APC واحد إلى موصلين MPO-12/APC، مما يتيح لأجهزة الإرسال والاستقبال OSFP ذات المنفذ المزدوج (800 جيجابت/ثانية) الاتصال بجهازي إرسال واستقبال منفصلين بسرعة 400 جيجابت/ثانية (OSFP أو QSFP112) في محولات ConnectX-7 أو وحدات معالجة البيانات BlueField-3.
باستخدام 8 ألياف نشطة (4 للإرسال، 4 للاستقبال) مع توصيل متقاطع من النوع B، يضمن الكابل تعيين المسارات الصحيح (الدبوس 1 → الدبوس 12) لتحقيق سلامة الإشارة المثلى. يقلل تلميع الاتصال المادي بزاوية (APC) (زاوية 8 درجات) من الانعكاس البصري الخلفي، وهو أمر بالغ الأهمية لمخططات التضمين PAM4 عالية السرعة المستخدمة في الإرسال بسرعة 200 جيجابت/ثانية لكل مسار.
الميزات الرئيسية
- تصميم فاصل توزيع 1:2: يحول OSFP مزدوج المنفذ (800 جيجابت/ثانية) إلى رابطين مستقلين بسرعة 400 جيجابت/ثانية.
- موصلات MPO-12/APC: يقلل التلميع بزاوية (8 درجات) من الانعكاس الخلفي لجودة إشارة فائقة في الروابط البصرية عالية السرعة.
- توصيل متقاطع من النوع B: يضمن محاذاة المسارات الصحيحة (الدبوس 1 إلى الدبوس 12) لكل تعيين مسار بصري لجهاز الإرسال والاستقبال.
- 8 ألياف نشطة: 4 ألياف للإرسال، 4 للاستقبال؛ 4 ألياف غير نشطة تعمل كأعضاء تقوية.
- بناء عالي المتانة: غلاف مستدير مرن LSZH مع مزلاج دفع-سحب لسهولة التركيب والإزالة.
- الامتثال الصناعي: يفي بمعايير IEC 61754-7 و GR-1435 و Telcordia للموثوقية.
- بروتوكول مستقل: يدعم بروتوكولات InfiniBand NDR/HDR و Ethernet 400GbE و NVLink.
التكنولوجيا البصرية وسلامة الإشارة
يستخدم MFP7E20-N010 موصلات MPO-12/APC مع وجه طرفي بزاوية 8 درجات. يقلل هذا التلميع الدقيق بشكل كبير من خسارة العودة البصرية (≥35 ديسيبل)، مما يمنع تشوه الإشارة الناجم عن ارتداد الضوء الذي يعود إلى مصدر الليزر. هذا أمر بالغ الأهمية بشكل خاص لتضمين PAM4 المستخدم في الإرسال بسرعة 200 جيجابت/ثانية لكل مسار، حيث تكون نسبة الإشارة إلى الضوضاء أمرًا بالغ الأهمية.
يضمن نظام التوصيل المتقاطع من النوع B أن يتوافق ليف الإرسال من المسار 1 على جانب المحول مع كاشف الضوء المستقبل على المسار 12 من جانب المحول، مما يحافظ على تعيين القناة البصرية الصحيح عبر الرابط.
خسارة الإدخال: ≤ 0.35 + 0.0004 × L (ديسيبل) حيث L = الطول بالأمتار، مما يضمن أداءً يمكن التنبؤ به على مسافة 10 أمتار.
عمليات النشر النموذجية
- اتصالات الأوراق الشوكية (Leaf-Spine): توصيل محولات NVIDIA Quantum-2 (مع OSFP مزدوج المنفذ) بعقد الحوسبة مع محولات ConnectX-7.
- مجموعات تدريب الذكاء الاصطناعي: ربط منافذ المحول بسرعة 800 جيجابت/ثانية بواجهات خادم GPU مزدوجة بسرعة 400 جيجابت/ثانية.
- أنظمة التخزين: الربط البيني للتخزين عالي الأداء مع وحدات معالجة البيانات BlueField-3.
- قمة رف مراكز البيانات (Top-of-Rack): توزيع من محولات النواة عالية الكثافة إلى محولات ToR متعددة أو خوادم.
- بيئات متعددة البروتوكولات: شبكات InfiniBand و Ethernet مختلطة باستخدام أجهزة إرسال واستقبال متوافقة.
التوافق واقتران أجهزة الإرسال والاستقبال
تم تصميم MFP7E20-N010 للعمل مع مجموعة NVIDIA من أجهزة الإرسال والاستقبال البصرية عالية السرعة:
| النهاية | أجهزة الإرسال والاستقبال المتوافقة | التطبيق |
|---|---|---|
| نهاية MPO-12/APC واحدة | MMA4Z00-NS (OSFP مزدوج المنفذ DR8) | جانب المحول (800 جيجابت/ثانية) |
| نهايات MPO-12/APC مزدوجة | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | جانب المحول (400 جيجابت/ثانية لكل منهما) |
ملاحظة: يجب أن تستخدم كلا المنفذين في جهاز إرسال واستقبال OSFP مزدوج المنفذ نفس نوع الكابل (إما فاصل أو مستقيم). لا يُسمح بالخلط.
مصفوفة التوافق
| المنصة | التوافق |
|---|---|
| سلسلة NVIDIA Quantum-2 QM9700/QM9790 | ✓ نعم (مع أجهزة إرسال واستقبال OSFP مزدوجة المنفذ) |
| محولات NVIDIA ConnectX-7 | ✓ نعم (مع أقفاص OSFP أو QSFP112) |
| وحدات معالجة البيانات NVIDIA BlueField-3 | ✓ نعم (مع أجهزة الإرسال والاستقبال المناسبة) |
| محولات طرف ثالث بسرعة 400 جيجابت/ثانية | ✓ عند استخدام أجهزة إرسال واستقبال OSFP/QSFP112 متوافقة بسرعة 400 جيجابت/ثانية |
المواصفات الفنية
| الفئة | التفاصيل |
|---|---|
| رقم القطعة | MFP7E20-N010 |
| الوصف | كابل ألياف بصري سلبي من NVIDIA، MMF، MPO-12/APC إلى 2x MPO-12/APC، بطول 10 أمتار |
| نوع الموصل | MPO-12/APC أنثى (كلا الطرفين)، غلاف أخضر |
| عدد الألياف | 8 ألياف نشطة (4 إرسال، 4 استقبال) + 4 أعضاء تقوية غير نشطة |
| نوع الألياف | متعددة الأوضاع 50/125 ميكرومتر (OM3 لـ ≤30 مترًا، OM4 لـ >30 مترًا) |
| طول الكابل | 10 أمتار (التفاوت: +0.1/-0 متر) |
| قطر الكابل | 3.0 ± 0.2 ملم |
| نصف قطر الانحناء الأدنى | 30 ملم (في أي مكان على الكابل) |
| مادة الغلاف | LSZH (دخان منخفض خالٍ من الهالوجين)، OFNR، لون أكوا |
| خسارة الإدخال (IL) | ≤ 0.35 + 0.0004 × L ديسيبل (L=الطول بالأمتار) |
| خسارة العودة (RL) | ≥ 35 ديسيبل |
| طوبولوجيا التوصيل | متقاطع (النوع B) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة (التشغيل) | 10% إلى 85% رطوبة نسبية (بدون تكثف) |
| الامتثال التنظيمي | IEC 61754-7، GR-1435، RoHS، CB، cTUVus، CE |
| فئة سلامة الليزر | الفئة الأولى (IEC 60825-1، 21 CFR 1040) |
| الامتثال الكهرومغناطيسي | CE، FCC الفئة A، ICES، RCM، VCCI |
دليل الاختيار: خيارات طول سلسلة MFP7E20
| رقم القطعة | الطول | حالة الاستخدام النموذجية |
|---|---|---|
| MFP7E20-N003 | 3 أمتار | اتصالات داخل نفس الرف |
| MFP7E20-N005 | 5 أمتار | اتصالات الرفوف المتجاورة |
| MFP7E20-N007 | 7 أمتار | اتصالات داخل الصف |
| MFP7E20-N010 | 10 أمتار | عبر الصف / نهاية الصف |
| MFP7E20-N015 | 15 مترًا | اتصالات عبر الممرات |
| MFP7E20-N020 | 20 مترًا | عدة أرفف متباعدة |
| MFP7E20-N030 | 30 مترًا | من نهاية الصف إلى أرفف الخوادم |
| MFP7E20-N050 | 50 مترًا | عبر مركز البيانات (مع OM4) |
مزايا MFP7E20-N010
- مدى 10 أمتار محسّن: مثالي لمسافات الرف إلى الرف النموذجية في مراكز البيانات الحديثة.
- أداء معتمد من NVIDIA: تم اختباره في المصنع لضمان الموثوقية فور الاستخدام والامتثال لمواصفات InfiniBand NDR.
- تصميم فعال للمساحة: غلاف مستدير مرن بقطر 3 مم مع ألسنة دفع-سحب يبسط إدارة الكابلات والتركيب.
- مستقبلي: يدعم تضمين PAM4 بسرعة 200 جيجابت/ثانية لكل ليف، جاهز لنشر الجيل التالي بسرعة 1.6 تيرابت/ثانية.
- متوافق مع معايير السلامة: يقلل غلاف LSZH من الانبعاثات السامة في حالة نشوب حريق، وهو مثالي لمساحات مراكز البيانات المغلقة.
الخدمة والدعم من Hong Kong Starsurge
كمزود ذي خبرة في البنية التحتية للشبكات منذ عام 2008، تضمن Starsurge تلبية احتياجات الكابلات الخاصة بك بالكامل:
- كابلات بصرية أصلية من NVIDIA مع تتبع كامل.
- إرشادات فنية قبل البيع حول طول الكابل ومطابقة أجهزة الإرسال والاستقبال.
- شحن عالمي مع تغليف آمن.
- دعم ما بعد البيع والمساعدة في الضمان.
- خصومات على الطلبات الكبيرة واستفسارات الأطوال المخصصة مرحب بها.
قائمة تدقيق المشتري
- تحقق من توافق أجهزة الإرسال والاستقبال (OSFP مزدوج المنفذ على جانب المحول، OSFP/QSFP112 بسرعة 400 جيجابت/ثانية على جانب المحول).
- تأكد من متطلبات طول الكابل: 10 أمتار تناسب معظم المسافات داخل الصف.
- تأكد من استخدام موصلات MPO-12/APC (غلاف أخضر) - غير متوافقة مع UPC (غلاف أزرق).
- خطط لأدوات التنظيف المناسبة وإدارة أغطية الغبار أثناء التركيب.
- تحقق من بيئة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية، رطوبة 10-85% بدون تكثف.
احتياطات المناولة والتركيب
- احتفظ بأغطية الغبار مغلقة حتى قبل الإدخال مباشرة لمنع تلوث الموصل.
- نظف دائمًا كلا موصلات الكابل ومستقبلات أجهزة الإرسال والاستقبال باستخدام منظفات بصرية مناسبة قبل التزاوج.
- تجنب الانحناءات الضيقة – حافظ على نصف قطر الانحناء ≥30 ملم لمنع تلف الألياف وفقدان الإشارة.
- احتياطات ESD – بينما الكابل نفسه سلبي، فإنه يتصل بأجهزة إرسال واستقبال حساسة لـ ESD؛ استخدم محطات عمل مؤرضة.
- لا تخلط بين موصلات APC و UPC – فرق الزاوية 8 درجات يمنع التزاوج الصحيح وقد يتلف الموصلات.
- أبقِ بعيدًا عن السوائل والغبار الزائد.
أسئلة متكررة
ج: سلسلة MFP7E20 هي كابل فاصل 1:2 مصمم خصيصًا لأجهزة الإرسال والاستقبال OSFP مزدوجة المنفذ. يقوم بتوزيع موصل MPO-12/APC واحد إلى موصلين MPO-12/APC منفصلين، مما يسمح لمنفذ محول 800 جيجابت/ثانية بالاتصال بجهازين بسرعة 400 جيجابت/ثانية. كابل عادي سيكون له اتصال واحد لواحد.
ج: نعم، الكابل مستقل عن البروتوكول. عند استخدامه مع أجهزة الإرسال والاستقبال المناسبة، فإنه يدعم 200 جيجابت/ثانية (باستخدام 2 ألياف لكل اتجاه) وهو متوافق مع الإصدارات السابقة للسرعات الأقل، بشرط أن تستخدم أجهزة الإرسال والاستقبال واجهات MPO-12/APC.
ج: نعم، 10 أمتار كافية عادةً للاتصالات داخل نفس الصف أو بين الصفوف المتجاورة، مع مراعاة إدارة الكابلات الرأسية وتوجيه الكابلات العلوية.
ج: تقدم NVIDIA ضمانًا محدودًا لمدة عام واحد. تقدم Starsurge دعمًا إضافيًا لمطالبات الضمان والاستبدال.
ج: نهايات الكابل تحمل علامة '1' و '2' على ذيول الفاصل للتعريف. تم تكوين التوصيل المتقاطع من النوع B مسبقًا؛ لا يلزم توجيه خاص بخلاف مطابقة الموصلات مع أجهزة الإرسال والاستقبال.
