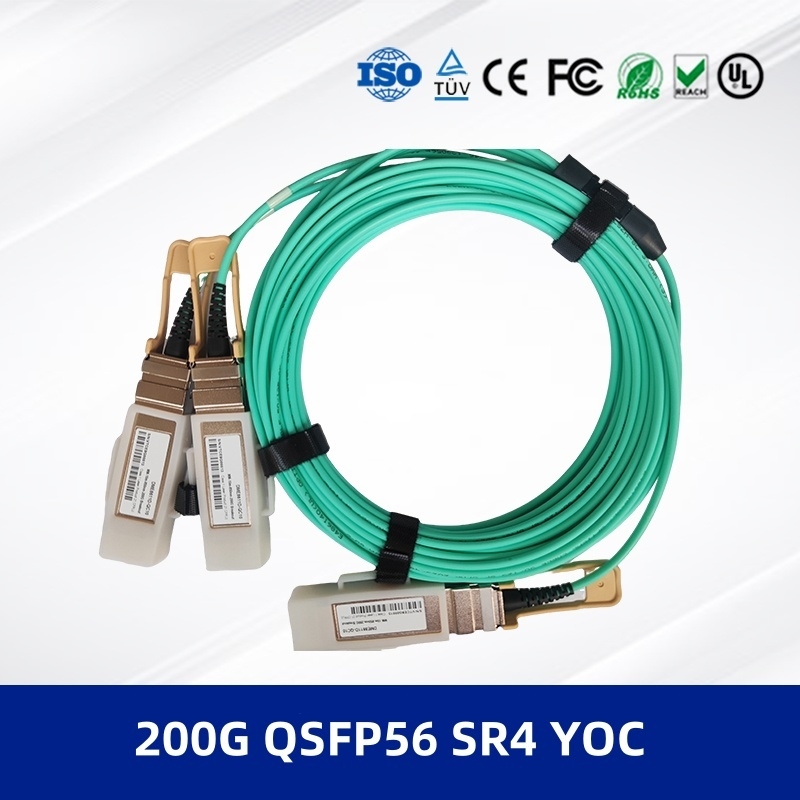

وحدة الإرسال والاستقبال الضوئية 200G QSFP56 SR4 YOC كابل AOC بطول 3 أمتار 200G QSFP56 SR4 إلى 2x100G تعديل PAM4 ودعم DDM
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 200 جم QSFP56 SR4 YOC 3M |
| وثيقة: | 200G QSFP56 SR4 YOC 3M.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50pcs |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| اسم: | وحدة جهاز الإرسال والاستقبال البصري | رقم النموذج: | CC-PII110L-XD |
|---|---|---|---|
| أداء: | 10 جرام SFP + SR | سرعة: | 10g |
| مواصفة: | 400*265*100mm | قابل للتوصيل على الساخن: | نعم |
| الجهد توريد: | 3.3 ضد | درجة حرارة حالة التشغيل: | التجاري 0–70 درجة مئوية ؛ 10G يوفر خيار الصناعة -40-85 درجة مئوية. |
| الإدارة / التشخيص: | عالية السرعة: CMIS Rev 5.0+ مع i²c ؛ 10g: SFF-8472 DDM مع I²C. | التطبيقات: | Ethernet Data-Center ، HPC/Infiniband NDR ، Cloud/Backbone & Metro ، Access & Aggregation. |
| الامتثال / البيئة: | CE/FCC/UL/TUV/ROHS | حالة: | جديد |
| إبراز: | وحدة الإرسال والاستقبال الضوئية 200G QSFP56 SR4,وحدة الإرسال والاستقبال الضوئية بتعديل PAM4,وحدة الإرسال والاستقبال الضوئية لكابل AOC,PAM4 Modulation Optical Transceiver Module,AOC Cable Optical Transceiver Module |
||
منتوج وصف
نظرة عامة على المنتج 200G QSFP56 SR4 YOC 3M
إن 200G QSFP56 SR4 إلى 2xQSFP56 SR2 Active Optical Cable (AOC) هو حل تقسيم عالي الأداء مصمم لمراكز البيانات من الجيل التالي وبيئات الشبكات عالية السرعة. يقوم بتقسيم منفذ 200G واحد بكفاءة إلى قناتين مستقلتين بسرعة 100G، مما يوفر المرونة وقابلية التوسع لهندسات الشبكات الحديثة. هذه وحدة الإرسال والاستقبال الضوئية تدمج صفائف VCSEL و photodiode المتقدمة لضمان اتصال موثوق به ومنخفض الطاقة وعالي النطاق الترددي عبر الألياف متعددة الأوضاع.
200G QSFP56 SR4 YOC 3M الميزات الرئيسية
- تصميم التقسيم: موصل واحد 200G QSFP56 SR4 إلى اثنين 100G QSFP56 SR2
- تعديل PAM4 الذي يدعم ما يصل إلى 53.125 جيجابت في الثانية لكل قناة
- صفائف جهاز إرسال VCSEL و مستقبل PIN photodiode مدمجة بتردد 850 نانومتر
- المراقبة التشخيصية الرقمية (DDM) لتتبع الأداء في الوقت الفعلي
- قابلة للتوصيل على الساخن مع استهلاك منخفض للطاقة: <4W (نهاية 200G)، <3W (نهاية 100G)
- متوافقة مع RoHS 2.0 ومعايير الصناعة
200G QSFP56 SR4 YOC 3M التكنولوجيا والمعايير
هذه الوحدة الضوئية متوافقة مع مواصفات IEEE 802.3cd و InfiniBand HDR و SFF-8679 و CMIS 4.0 / SFF-8636. تستخدم تقنية تعديل PAM4 لتحقيق معدلات بيانات عالية مع تحسين سلامة الإشارة واستهلاك أقل للطاقة مقارنة بتعديل NRZ.
مبدأ العمل
يقوم AOC بتحويل الإشارات الكهربائية إلى إشارات ضوئية باستخدام صفائف VCSEL في نهاية جهاز الإرسال. يتم إرسال الإشارات الضوئية عبر الألياف متعددة الأوضاع ويتم تحويلها مرة أخرى إلى إشارات كهربائية في نهاية جهاز الاستقبال عبر صفائف photodiode. تتيح وظيفة التقسيم لمنفذ 200G واحد تشغيل رابطين منفصلين بسرعة 100G، مما يوفر خيارات اتصال مرنة.
200G QSFP56 SR4 YOC 3M التطبيقات
- وصلات مراكز البيانات وهندسات العمود الفقري والأوراق
- الحوسبة السحابية ومراكز البيانات فائقة النطاق
- الحوسبة عالية الأداء (HPC) وأنظمة InfiniBand HDR
- شبكات المؤسسات وشبكات مناطق التخزين (SAN)
المواصفات
| المعلمة | القيمة |
|---|---|
| معدل البيانات | 200G (4x50G PAM4) إلى 2x100G |
| الطول الموجي | 850 نانومتر |
| أقصى مسافة | حتى 30 مترًا عبر OM4 MMF |
| استهلاك الطاقة | <4W (نهاية 200G)، <3W (نهاية 100G) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
معلومات الطلب
| رقم الموديل | الطول |
|---|---|
| CC-AOC-Q2Q1-01C | 1 متر |
| CC-AOC-Q2Q1-03C | 3 أمتار |
| CC-AOC-Q2Q1-05C | 5 أمتار |
| CC-AOC-Q2Q1-07C | 7 أمتار |
| CC-AOC-Q2Q1-10C | 10 أمتار |
المزايا
- زمن وصول أقل ونطاق ترددي أعلى مقارنة بكابلات DAC
- خفيف الوزن ومرن لسهولة إدارة الكابلات
- حصانة أفضل ضد التداخل الكهرومغناطيسي والعزل الكهربائي
- تصميم مقاوم للمستقبل يدعم 800g osfp مسارات الترقية
الخدمة والدعم
نحن نقدم ضمانًا لمدة 3 سنوات وشحنًا عالميًا ودعمًا فنيًا على مدار الساعة طوال أيام الأسبوع. يوفر فريقنا إرشادات التكامل والتحقق من التوافق لضمان النشر السلس.
الأسئلة الشائعة
س: هل هذا AOC متوافق مع مفاتيح 200G من العلامات التجارية الكبرى؟
ج: نعم، إنه مصمم ليكون متوافقًا مع منافذ QSFP56 القياسية ويدعم التشغيل البيني متعدد البائعين.
س: ما هو الحد الأقصى لطول التقسيم؟
ج: تختلف نقطة التقسيم حسب طول الكابل. على سبيل المثال، يحتوي الكابل بطول 3 أمتار على قسم تقسيم بطول 1 متر.
س: هل يمكن استخدام هذه وحدة الإرسال والاستقبال الضوئية في أنظمة InfiniBand HDR؟
ج: نعم، يتوافق مع معايير InfiniBand 4x HDR.
الاحتياطات
- تجنب ثني الكابل بما يتجاوز نصف قطر 30 مم.
- تأكد من نظافة الموصلات لمنع فقدان الإشارة.
- اعمل ضمن نطاقات درجة الحرارة والرطوبة المحددة.
- تحقق من توافق الجهاز المضيف قبل التثبيت.
مقدمة عن الشركة

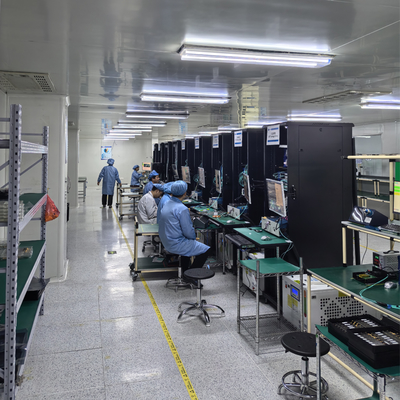

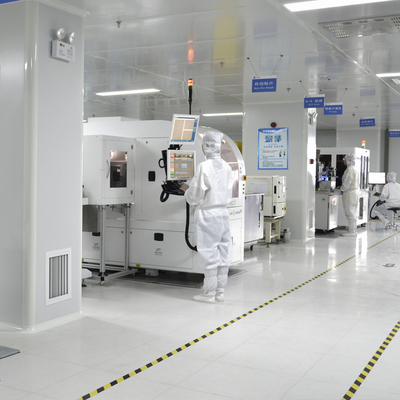

مع أكثر من عقد من الخبرة في الصناعة، فإننا ندير منشأة تصنيع كبيرة مدعومة بفريق فني قوي. نحن نخدم عملاء عالميين بمجموعة واسعة من منتجات الشبكات، بما في ذلك المفاتيح الأصلية ومحولات الشبكات ونقاط الوصول اللاسلكية والكابلات من العلامات التجارية الرائدة مثل Mellanox و Ruckus و Aruba و Extreme. يتيح لنا مخزوننا الواسع توفير المنتجات بكميات كبيرة بأسعار تنافسية. نحن نقدم خدمة عملاء ودعمًا فنيًا على مدار الساعة طوال أيام الأسبوع، مما يضمن التسليم الموثوق به والمساعدة المهنية.
