وحدة الإرسال والاستقبال الضوئية OSFP SR4 400G، مسافة 100 متر، OM4، MPO-12، CMIS 5.0 لشبكة إيثرنت مراكز البيانات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model Number: | 400G OSFP SR4 |
| وثيقة: | 400G OSFP SR4.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04SR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
منتوج وصف

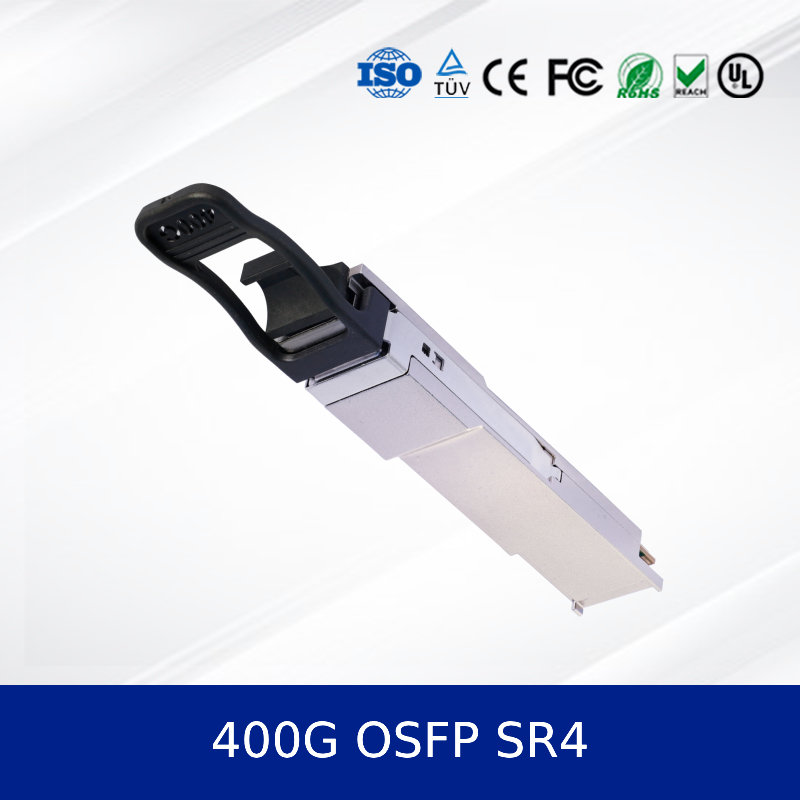

400G OSFP SR4 جهاز استقبال ضوئي عازل ¥ CC-OSFP04SR4-12D
تمكين اتصال مركز البيانات عالية السرعة معوحدة الإرسال الضوئي، تم تصميمها لتطبيقات 400 جيجابيت إيثيرنت و InfiniBand NDR.وحدة بصريةيوفر مدى يصل إلى 100 متر على ألياف OM4 متعددة الأوضاع ، ويتميز بموصول MPO-12 APC ، ويتوافق مع CMIS 5.0 للإدارة المتقدمة.مثالية لبيئات الشبكات عالية الكثافة التي تتطلب موثوق بها، نقل عرض النطاق الترددي العالي
الخصائص الرئيسية
- عامل شكل OSFP القابل للتوصيل الساخن مع رابط MPO-12 APC
- يدعم 400GBASE-SR4 وتكوينات الاختراق (4x100G)
- الوصول إلى 70 متر على OM3 و 100 متر على OM4 الألياف متعددة الأوضاع
- متوافق مع CMIS Rev 5.0 للإدارة الشاملة
- استهلاك طاقة منخفض: 8.5W (400G) و 6.5W (200G)
- مراقبة التشخيص الرقمي عبر واجهة I2C
- متوافقة مع RoHS وسلامة الليزر من الفئة 1
التكنولوجيا والمعايير
هذاوحدة الإرسال الضوئيتتوافق مع OSFP MSA، IEEE P802.3db/D3.0، ومعايير IEEE P802.3ck. تستخدم إشارة PAM4 عند 53.125 GBaud لكل مسار وتدمج تشخيصات متقدمة لمراقبة الأداء وإدارته في الوقت الحقيقي.
مبدأ العمل
الـوحدة بصريةتحويل الإشارات الكهربائية إلى إشارات بصرية باستخدام تقنية VCSEL لنقل الألياف متعددة الأوضاع. يستخدم قسم المستقبل ثنائيات الضوء PIN للكشف عن الحساسية العالية.دورات الساعة الداخلية واسترداد البيانات (CDR) تضمن سلامة الإشارة والحد الأدنى من الارتعاش، تدعم نقل البيانات عالية السرعة.
التطبيقات
- اتصالات مركز البيانات والشبكات العمودية
- البنية التحتية للحوسبة عالية الأداء والسحابة
- أجهزة التبديل والموجهات 400G Ethernet
- تطبيقات InfiniBand NDR
- شبكات الاتصالات ومقدمي الخدمات
المواصفات
| المعلم | القيمة |
|---|---|
| معدل البيانات | 400G (4x100G) |
| طول الموجة | 850nm |
| الحد الأقصى للوصول (OM4) | 100 متر |
| المرفق | الـ MPO-12 APC |
| استهلاك الطاقة | 8.5W (400G) ، 6.5W (200G) |
| درجة حرارة العمل | 0°C إلى 70°C |
معلومات الطلب
| النموذج | الوصف |
|---|---|
| CC-OSFP04SR4-12D | 400G SR4، 100m OM4، 0°C إلى 70°C |
المزايا
- كثافة النطاق الترددي العالية مع قدرة 400G
- بناء صلب مع رابط MPO-12 للاتصال الموثوق به
- التشخيص الرقمي المتقدم للمراقبة في الوقت الحقيقي وإصلاح الأخطاء
- الامتثال لمعايير الصناعة يضمن التشغيل التشغيلي
- أنماط طاقة مرنة لتحسين كفاءة استخدام الطاقة
الخدمة والدعم
نقدم ضمانًا لمدة 5 سنوات، ودعمًا فنيًا عالميًا، وخيارات توريد مرنة. يوفر فريقنا استشارات 24/7 ومساعدة التكامل لضمان التنفيذ والتشغيل السلس.
الأسئلة الشائعة
س: ما هو الحد الأقصى لامتداد هذا جهاز الإرسال؟
الجواب: يدعم ما يصل إلى 70 متر على OM3 و 100 متر على OM4 الألياف متعددة الوسائط.
س: هل يدعم التشخيص الرقمي؟
الجواب: نعم، يوفر مراقبة تشخيصية رقمية شاملة عبر واجهة I2C.
س: هل هي متوافقة مع البنية التحتية الحالية؟
ج: نعم ، تم تصميمه لتكون متوافقة مع منافذ OSFP القياسية وشبكات الألياف متعددة الأوضاع.
الاحتياط
- تجنب ثني الألياف أكثر من الحد الأدنى من نصف قطر الثني.
- تأكد من تنظيف موصلات MPO بشكل صحيح لمنع التلوث.
- تعمل ضمن نطاقات الحرارة والرطوبة المحددة.
- اتبع إجراءات الحماية من الإفرازات الكهرومغناطيسية (ESD) أثناء التعامل.
مقدمة الشركة

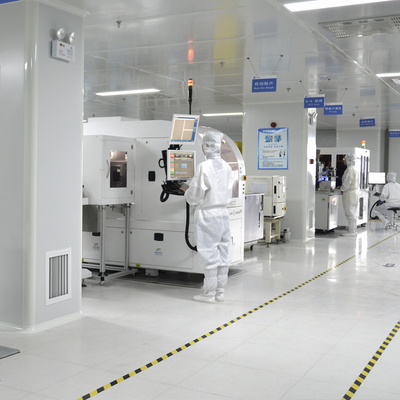

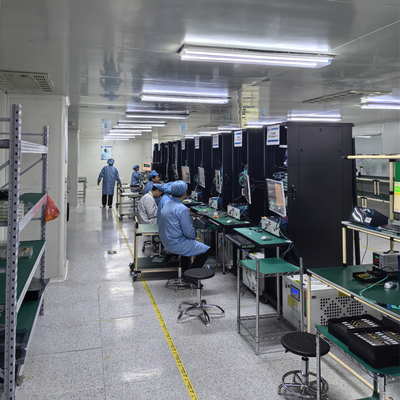

مع أكثر من عقد من الخبرة في الصناعة، ونحن ندير منشأة تصنيع كبيرة والحفاظ على فريق فني قوي. ونحن نمثل العلامات التجارية الرائدة بما في ذلك ميلانوكس، روكوس، أروبا، والإكستريم.مجموعة منتجاتنا تشمل مفاتيح الشبكة الجديدة الأصليةلدينا أكثر من 10 ملايين وحدة في المخزون، مما يضمن إمدادات و أسعار تنافسية.التزامنا بالجودة والخدمة حصلنا على مكانة جيدة في السوق العالمية.
