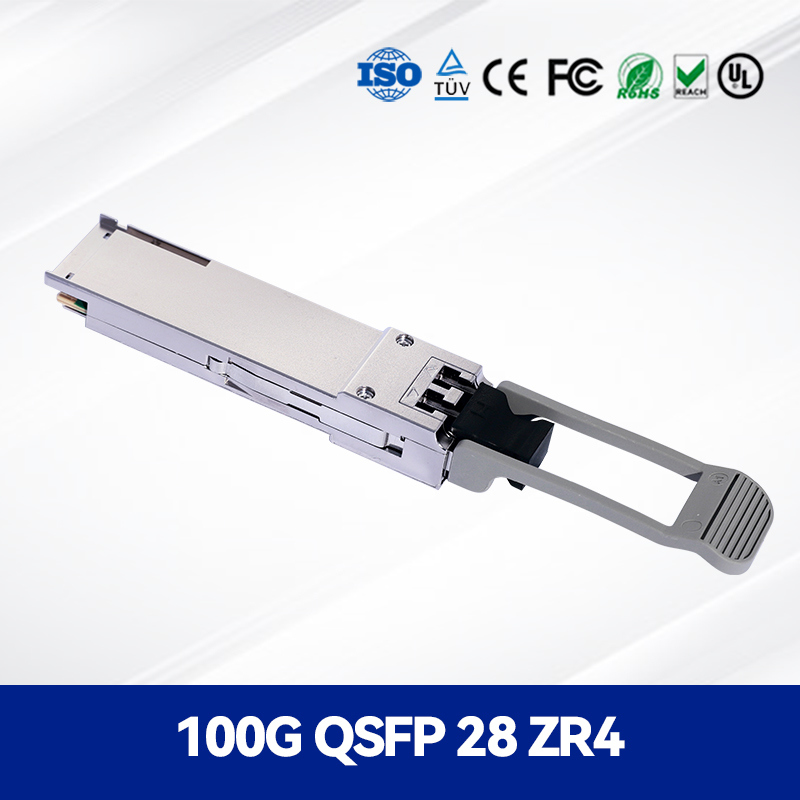

وحدة الإرسال والاستقبال الضوئية الليفية المميزة 100G QSFP28 ZR4 80KM لمراكز البيانات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model Number: | 100G QSFP28 ZR4 80KM |
| وثيقة: | CC-QKKLL8L-SD_100G QSFP28 Z...07.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50pcs |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| اسم: | وحدة جهاز الإرسال والاستقبال البصري | نموذج لا.: | CC-QKKLL8L-SD |
|---|---|---|---|
| أداء: | 100G QSFP28 ZR4 80km | سرعة: | 100g |
| مواصفة: | 400*265*100mm | الساخنة القابلة للحياة: | نعم |
| الجهد توريد: | 3.3 ضد | درجة حرارة حالة التشغيل: | التجاري 0-70 درجة مئوية ؛ 10G يوفر خيار الصناعة -40-85 درجة مئوية. |
| الإدارة / التشخيص: | عالية السرعة: CMIS Rev 5.0+ مع i²c ؛ 10g: SFF-8472 DDM مع I²C. | التطبيقات: | Ethernet Data-Center ، HPC/Infiniband NDR ، Cloud/Backbone & Metro ، Access & Aggregation. |
| الامتثال / البيئة: | CE/FCC/UL/TUV/ROHS | حالة: | جديد |
| إبراز: | وحدة QSFP28 ZR4 بمسافة 80 كيلومتر,وحدة QSFP28 ZR4 فاخرة,وحدة QSFP28 ZR4 بسرعة 100 جيجابت,Premium QSFP28 ZR4 Module,100G QSFP28 ZR4 Module |
||
منتوج وصف
لمحة عامة عن المنتج
الـوحدة الإرسال البصريCC-QKKLL8L-SD هو مُستقبل 100G QSFP28 ZR4 عالي الأداء مصمم لنقل البيانات لمسافات طويلة. يدعم معدلات البيانات 103 جيجابايت في الثانية عبر الألياف أحادية الوضع (SMF) مع نطاق يصل إلى 80 كم.تتوافق مع IEEE 802.3ba و QSFP28 معايير MSA ، هذه الوحدة تدمج أجهزة إرسال EML التبريد المتقدمة وأجهزة استقبال SOA + PIN للعمل الموثوق به في البيئات المطالبة.
الخصائص الرئيسية
- يدعم معدل بيانات 103 جيجابت في الثانية على 80 كم على G.652 SMF
- 4x28Gbps LAN-WDM التبريد EML جهاز إرسال
- مجموعة متلقي SOA + PIN و TIA بحساسية عالية
- مراقبة التشخيص الرقمي عبر واجهة I2C
- استهلاك طاقة منخفض: < 7.5W مع إمدادات 3.3V واحدة
- درجة حرارة التشغيل: -40°C إلى +85°C
التكنولوجيا والمعايير
هذاوحدة بصريةيستخدم تقنية LAN-WDM مع أربعة أطوال موجة مركزها في 1295.56 نانومتر، 1300.05 نانومتر، 1304.58 نانومتر، و 1309.14 نانومتر.وتلبي معايير السلامة الليزرية من الفئة 1 FDA و IEC60825-1كما تدعم الوحدة الواجهات الكهربائية المتكررة من أجل سلامة الإشارة.
مبدأ العمل
يقوم جهاز الاستقبال بتحويل الإشارات الكهربائية إلى إشارات بصرية باستخدام أربعة أجهزة إرسال تعتمد على EML ، كل منها يعمل على طول موجة معين.هذه الإشارات متعددة النطاقات ويتم نقلها عبر ألياف واحدةعلى جانب المستقبل، فإن SOA تضخم الإشارة البصرية الواردة قبل أن يتم تفكيكها وتحويلها مرة أخرى إلى إشارات كهربائية بواسطة صف PIN و TIA.
التطبيقات
مثالية لتطبيقات 100GBASE-ZR4 إيثيرنت، هذاوحدة الإرسال البصريمناسبة لمراكز البيانات والاتصالات والشبكات المؤسسية التي تتطلب اتصالًا عالي السرعة وعلى مسافات طويلة. يتم نشرها عادة في الشبكات العمودية وحلقات المترو ،والروابط بين مراكز البيانات.
المواصفات
| المعلم | دقيقة | النوع | ماكس | الوحدة |
|---|---|---|---|---|
| معدل البيانات لكل مسار | 25.78 | جيجابيتس | ||
| قوة الخروج Tx | 2 | 6 | dBm | |
| حساسية Rx | -28 | dBm | ||
| استهلاك الطاقة | 7.5 | W | ||
| درجة حرارة العمل | -40 | 85 | °C |
المزايا
- تمديد المدى حتى 80 كم بدون أجهزة تكرار
- موثوقية عالية مع وظيفة DDM متكاملة
- تصميم طاقة منخفضة يقلل من تكلفة التشغيل
- نطاق درجة حرارة واسع في البيئات القاسية
- متوافق مع العلامات التجارية الرئيسية للمفتاح والموجه
الخدمة والدعم
نحن نقدم ضمانًا مدته 3 سنوات، وتوصيل في نفس اليوم للمنتجات الموجودة في المخزون، ودعم فني على مدار الساعة. فريقنا يوفر المساعدة في التكامل والتكوين المخصص عند الطلب.
الأسئلة الشائعة
السؤال: ما هي المسافة القصوى المسموح بها؟
الجواب: ما يصل إلى 80 كم على الألياف أحادية الوضع.
س: هل يدعم التشخيص الرقمي؟
ج: نعم، عبر واجهة I2C لكل QSFP28 MSA.
س: ما هو استهلاك الطاقة؟
ج: أقل من 7.5 واط تحت الحمل الكامل.
س: هل هي متوافقة مع مفاتيح سيسكو / جونيبر؟
ج: نعم، إنها متوافقة مع MSA ومطابقة مع معظم العلامات التجارية الرئيسية.
الاحتياط
- لا تستخدم إلا مع منافذ QSFP28 متوافقة.
- تجنب ثني الألياف خارج الحد الأدنى من نصف قطر الثني.
- ضمان حماية ESD مناسبة أثناء التعامل.
- لا تتجاوز القيم القصوى المطلقة
- اتبعوا قوانين السلامة المحلية
مقدمة الشركة

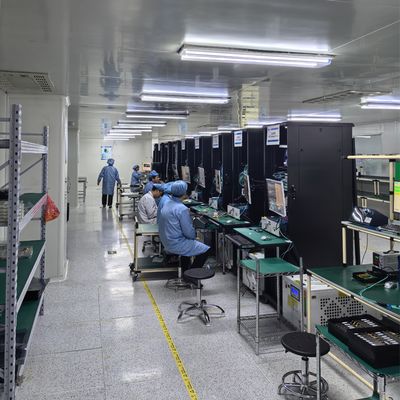

مع أكثر من عقد من الخبرة في الصناعة، نحن ندير منشأة تصنيع كبيرة مدعومة بفريق فني قوي. نحن نتعاون مع العلامات التجارية الرائدة بما في ذلكو Extremeمجموعة منتجاتنا تشمل مفاتيح الشبكة الجديدة، NICs، نقاط الوصول اللاسلكية، أجهزة التحكم، والكابلات. نحن نحافظ على مخزون 10 ملايين دولار لدعم طلبات الحجم الكبير وتقديم أسعار تنافسية.فريق المبيعات والدعم الفني المخصص لدينا متاح 24/7 لضمان رضا العملاء والتسليم في الوقت المناسب.
