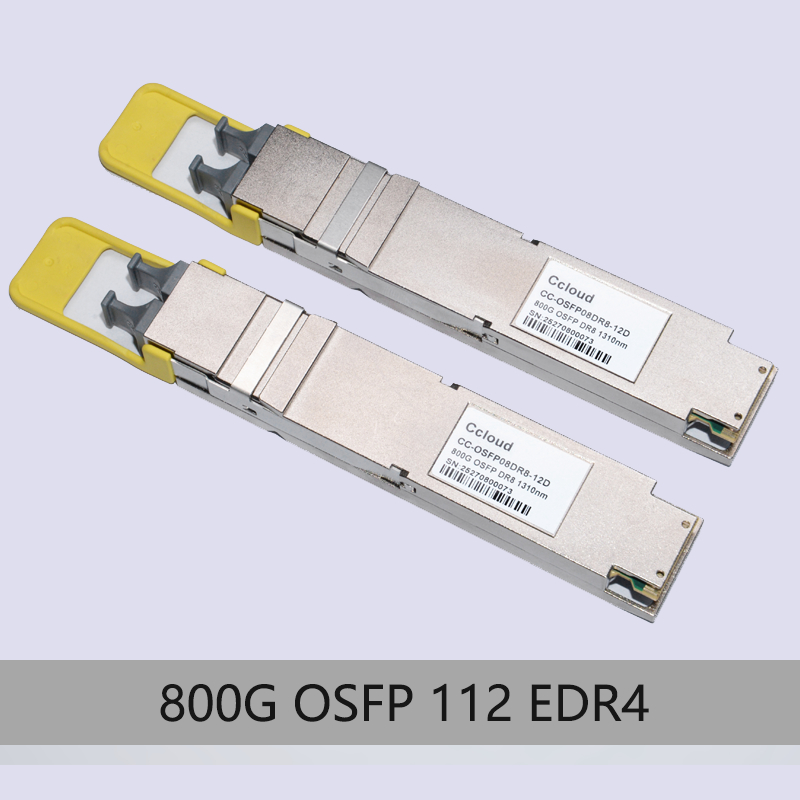

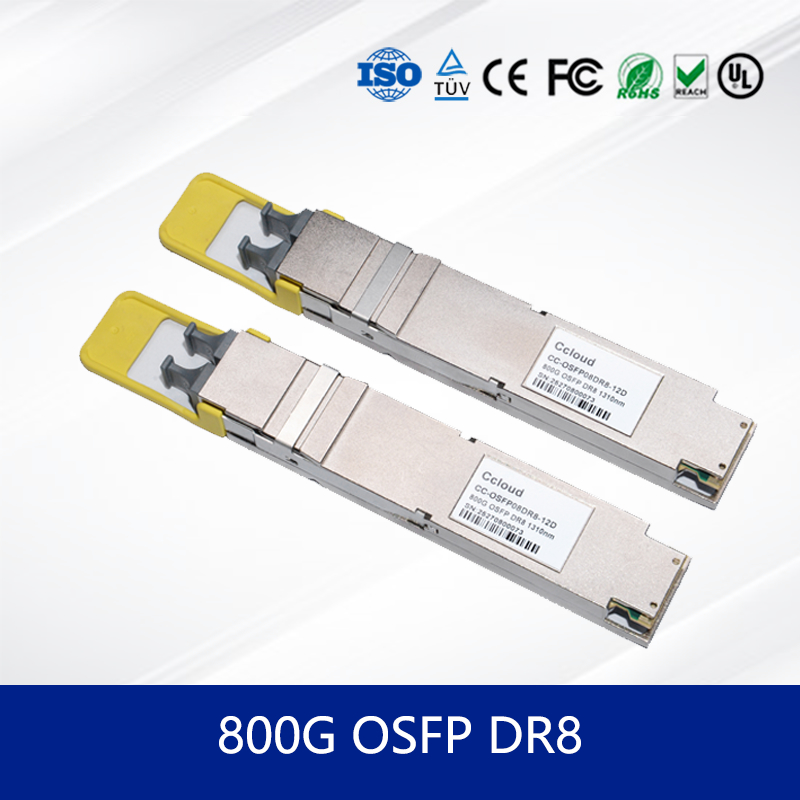

وحدة الإرسال والاستقبال CC-OSFP08DR8-12D عالية السرعة 800G OSFP 112 DR8 لمركز البيانات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 800G OSFP DR8 |
| وثيقة: | CC-OSFP08DR8-12D_Rev Draft_...10.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50pcs |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| اسم: | وحدة جهاز الإرسال والاستقبال البصري | رقم النموذج: | CC-OSFP08DR8-12D |
|---|---|---|---|
| أداء: | 800G OSFP DR8 | سرعة: | 800 جم |
| مواصفة: | 400*265*100mm | الساخنة القابلة للحياة: | نعم |
| الجهد توريد: | 3.3 ضد | درجة حرارة حالة التشغيل: | التجاري 0-70 درجة مئوية ؛ 10G يوفر خيار الصناعة -40-85 درجة مئوية. |
| الإدارة / التشخيص: | عالية السرعة: CMIS Rev 5.0+ مع i²c ؛ 10g: SFF-8472 DDM مع I²C. | التطبيقات: | Ethernet Data-Center ، HPC/Infiniband NDR ، Cloud/Backbone & Metro ، Access & Aggregation. |
| الامتثال / البيئة: | CE/FCC/UL/TUV/ROHS | حالة: | جديد |
| إبراز: | 112 DR8 CC-OSFP08DR8-12D,جهاز إرسال واستقبال 800G OSFP 112 DR8,وحدة الإرسال والاستقبال لمركز البيانات,800G OSFP 112 DR8 Transceiver,Transceiver Module for Data Center |
||
منتوج وصف
وحدة الإرسال والاستقبال الضوئية OSFP 800G — إدارة CMIS / مدى 500 متر / قابلة للتبديل السريع
أبرز الميزات ذات القيمة العالية
- 800 جيجابت/ثانية DR8 عبر SMF إلى 500 متر باستخدام 53.125 جيجابايت PAM4 لكل مسار لتحقيق أداء متوقع من طرف إلى عمود فقري.
- تصميم OSFP من النوع 2 القابل للتبديل السريع مع موصلات MTP-8 APC المزدوجة للألواح الأمامية الكثيفة.
- مراقبة CMIS مع القياس عن بعد الموحد والإنذارات وأنماط الطاقة المنخفضة لعمليات متسقة متعددة البائعين.
- 3.3 فولت، طاقة نموذجية حوالي 14.6 واط، تشغيل تجاري 0–70 درجة مئوية.
1) معلومات المنتج / وصف المنتج / معلومات أساسية / مواصفات
CC-OSFP08DR8-12Dوحدة الإرسال والاستقبال الضوئية يستهدف شبكات 800G من الجيل التالي في بيئات السحابة والذكاء الاصطناعي والحوسبة عالية الأداء. يتم تعيين ثمانية مسارات مضيفة 100G إلى ثمانية مسارات ضوئية عند 1310 نانومتر، مما يوفر وصلات من فئة DR مستقرة تصل إلى 500 متر على الألياف أحادية الوضع. هذا النوع 2 القابل للتبديل السريع OSFP الوحدة الضوئية يقرن بصمة حرارية مدمجة مع منافذ MTP-8 APC المزدوجة والتحكم في CMIS لعمليات مبسطة عبر منصات مختلطة. بالنسبة للعديد من المشغلين، تُعرف هذه الفئة أيضًا باسم 800g osfp، مما يبسط البحث والتأهيل وإدارة دورة الحياة.
2) الخصائص
- عامل الشكل: OSFP من النوع 2، قابل للتبديل السريع؛ كثافة عالية للوحة الأمامية.
- معدل إجمالي: 800 جيجابت/ثانية عبر 8 × 53.125 جيجابايت PAM4.
- البصريات: أجهزة إرسال EML 1310 نانومتر مع مستقبلات PIN لكل مسار.
- المدى: 500 متر عبر SMF (ميزانية وصلة DR).
- الطاقة/الحرارة: سكة 3.3 فولت، ~14.6 واط نموذجي، علبة 0–70 درجة مئوية.
- الإدارة: CMIS عبر I²C مع مقاطعة وإعادة تعيين ووجود وأنماط طاقة منخفضة.
3) التكنولوجيا
تم تصميمه وفقًا لـ OSFP MSA مع CMIS للمكونات الإضافية ذات 8/16 مسارًا، ويستخدم التصميم إشارات PAM4 للوصول إلى 800G دون زيادة عدد منافذ اللوحة الأمامية. توفر ليزرات EML عند 1310 نانومتر خطية وتحمل التشتت؛ تحافظ مستقبلات PIN-PD على الحساسية والهامش المطلوبين بواسطة بصريات DR. الـ وحدة الإرسال والاستقبال الضوئية تلتزم بخرائط السجل الشائعة وآلات الحالة، مما يضمن سلوكًا موحدًا عبر متغيرات NOS للتبديل.
4) النظرية / مبدأ العمل
داخليًا، يقوم جهاز إعادة التوقيت/علبة التروس بتهيئة ثمانية مسارات كهربائية 100G ويدفع رموز PAM4 إلى ثمانية EMLs. عند الاستقبال، تستعيد واجهات PIN/TIA الإشارات مرة أخرى إلى مضيف SerDes. تعرض ناقل I²C ثنائي الأسلاك صفحات CMIS للمخزون والعتبات وحالة الطاقة والتعامل مع الأخطاء—مما يسمح لـ الوحدة الضوئية بالتكامل مع التوفير الآلي وأدوات الأسطول.
5) التطبيق / الاستخدام
- شبكات العمود الفقري–الورقة في مراكز بيانات السحابة مع وصلات DR صاعدة (ToR/EoR/التجميع) محددة.
- مجموعات تدريب الذكاء الاصطناعي والعمود الفقري للتخزين حيث تكون هوامش تدفق الهواء والحرارة مقيدة.
- توصيلات HPC التي تتوحد على 800g osfp لهيكل عالي الجذر وبطاقات خطية معيارية.
6) جدول المواصفات + جدول الاختيار
7) المزايا / نقاط البيع
- تبسط CMIS المستندة إلى المعايير التشغيل الآلي متعدد البائعين وصيانة الأسطول.
- غلاف حراري مضبوط لبطاقات الخطوط والهيكل الكثيفة والمبردة بالهواء.
- قابلية التشغيل البيني المباشرة عبر الأنظمة البيئية التي تعتمد 800g osfp .
8) الخدمة
تتوفر عمليات اختيار ما قبل البيع، وفحوصات ميزانية الوصلات، والخدمات اللوجستية السريعة، والدعم الفني عن بُعد/في الموقع. تساعد إرشادات التوريد والتكوين القائمة على المشاريع على تسريع الوقت اللازم للإنتاج.
9) الأسئلة الشائعة
- هل وحدة الإرسال والاستقبال الضوئية قابلة للتشغيل المتبادل مع مفتاح 800G الخاص بي؟ تتبع OSFP MSA و CMIS؛ تحقق من القائمة المعتمدة من البائع الخاص بك.
- ما هي المسافة المدعومة؟ ما يصل إلى 500 متر عبر SMF مع ميزانية DR الضوئية المحددة و FEC.
- ما هي الطاقة ودرجة الحرارة التي يجب أن أخطط لها؟ ~14.6 واط نموذجي عند 3.3 فولت؛ علبة 0–70 درجة مئوية.
- هل يمكنك دعم عمليات النشر الكبيرة؟ نعم—تتوفر برامج توريد المشاريع ودعم على مدار الساعة طوال أيام الأسبوع.
10) الاحتياطات
- اعمل ضمن نطاق درجة حرارة العلبة المذكورة واتبع إرشادات تدفق الهواء.
- استخدم أدوات تنظيف MTP/MPO المناسبة؛ التزم باحتياطات ESD أثناء المناولة.
- أكد توافق مراجعة CMIS / البرامج الثابتة قبل التوسع في الوحدة الضوئية أساطيل.

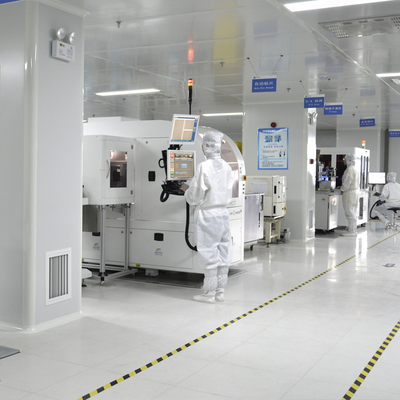

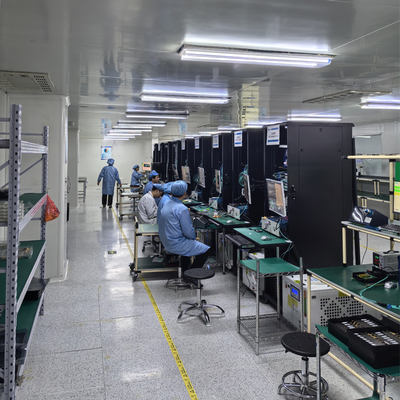

11) عملية التصنيع
يتم إنتاج الوحدات على خطوط واسعة النطاق مع الفحص الوارد والمحاذاة البصرية والحرق والتحقق النهائي. تخضع كل وحدة لاختبارات كهربائية وبصرية للتحقق من أداء PAM4 ووظائف CMIS قبل الشحن.
12) تعليمات التشغيل
- أدخل الوحدة في قفص OSFP مع إشراك المزلاج بالكامل؛ قم بتوجيه جذوع MTP-8 دون ثنيات حادة.
- تحقق من أن NOS المضيف يتعرف على CMIS؛ تحقق من الإنذارات والعتبات بعد الربط.
- حافظ على نظافة الموصل؛ قم بتغطية المنافذ غير المستخدمة؛ سجل المسلسلات لتتبع الأصول.
13) ملف تعريف الشركة
مع أكثر من عقد من الخبرة، يقدم فريقنا المدعوم من المصنع إنتاجًا احترافيًا، وإنجازًا سريعًا، واستشارة على مدار الساعة طوال أيام الأسبوع. نحن نوفر مفاتيح شبكات أصلية، وبطاقات واجهة شبكة، ونقاط وصول لاسلكية ووحدات تحكم، وكابلات، و الوحدة الضوئية حلول—مدعومة بمخزون كبير وهندسة في الموقع لعمليات نشر المشاريع.
