200G QSFP56 SR4 CDR Optical Transceiver Module 100m على Om4 / 70m على Om3 اتصال الحوسبة عالية الأداء للألياف لمراكز البيانات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 200 جم QSFP56 SR4 CDR |
| وثيقة: | 200G QSFP56 SR4 CDR.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| اسم: | وحدة جهاز الإرسال والاستقبال البصري | نموذج لا.: | CC-QRR110M-SD |
|---|---|---|---|
| أداء: | 200 جم QSFP56 SR4 CDR | سرعة: | 200 جم |
| مواصفة: | 400*265*100mm | الساخنة القابلة للحياة: | نعم |
| الجهد توريد: | 3.3 ضد | درجة حرارة حالة التشغيل: | التجاري 0-70 درجة مئوية ؛ 10G يوفر خيار الصناعة -40-85 درجة مئوية. |
| الإدارة / التشخيص: | عالية السرعة: CMIS Rev 5.0+ مع i²c ؛ 10g: SFF-8472 DDM مع I²C. | التطبيقات: | Ethernet Data-Center ، HPC/Infiniband NDR ، Cloud/Backbone & Metro ، Access & Aggregation. |
| الامتثال / البيئة: | CE/FCC/UL/TUV/ROHS | حالة: | جديد |
منتوج وصف

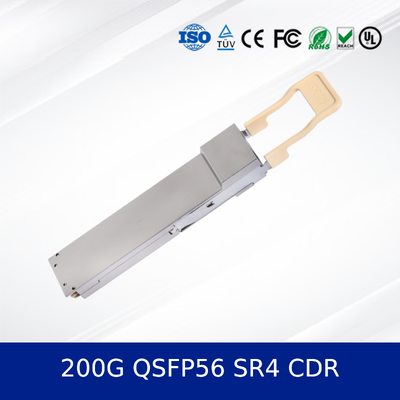

200G QSFP56 SR4 CDR لمحة عامة عن المنتج
الـوحدة الإرسال البصريCC-QRR110M-SD هو جهاز استقبال ذو عامل شكل QSFP56 عالي الأداء مصمم لتطبيقات 200G Ethernet. يدعم معدلات بيانات 4x53.125 Gb / s باستخدام تعديل PAM4 ،توفير إرسال موثوق به يصل إلى 100 متر عبر الألياف متعددة الوسائط OM4هذاوحدة بصريةتم تصميمه لبيئات مراكز البيانات التي تتطلب عرض النطاق الترددي العالي ، وانخفاض استهلاك الطاقة ، والأداء القوي.
200G QSFP56 SR4 CDR الميزات الرئيسية
- عامل الشكل QSFP56 القابل للشحن الساخن
- خطوط 4x26.5625 GBd مع تعديل PAM4
- الوصول إلى 70 متر على OM3 و 100 متر على OM4 MMF
- مصدر طاقة واحد 3.3 فولت، استهلاك أقصى 4 واط
- درجة حرارة الحجرة التشغيلية: 0°C إلى +70°C
- واجهة رابط MPO-12
- متوافقة مع RoHS
200G QSFP56 SR4 تقنية و معايير CDR
هذاوحدة الإرسال البصريتتوافق مع IEEE 802.3cd لـ 200GBASE-SR4 Ethernet ، SFF 8679 للمواصفات الميكانيكية والكهربائية ، وتدعم CMIS 4.0 أو SFF8636 لوظائف الإدارة.يستخدم تقنية VCSEL المتقدمة من 850nm وتقنية PIN photodiode array لضمان سلامة البيانات عالية السرعة ومعدلات الخطأ المنخفضة.
مبدأ العمل
تقوم الوحدة بتحويل أربع مسارات كهربائية إلى إشارات بصرية باستخدام صفوف VCSEL. يعمل كل مسار عند 26.5625 GBaud باستخدام تعديل PAM4.مجموعة من الديودات الضوئية PIN تحويل الإشارات البصرية الواردة إلى بيانات كهربائيةالدوائر المتكاملة CDR (الساعة واسترداد البيانات) تضمن سلامة الإشارة وتقليل القلق.
200G QSFP56 SR4 تطبيقات CDR
- أجهزة التبديل والموجهات 200G Ethernet
- بنيات مركز البيانات العمود الفقري
- مجموعات الحوسبة عالية الأداء
- البنية التحتية للسحابة
- شبكات منطقة التخزين (SAN)
المواصفات
| المعلم | دقيقة | النوع | ماكس | الوحدة |
|---|---|---|---|---|
| معدل البيانات لكل مسار | 26.5625 | - | 26.5625 | GBd |
| طول الموجة | 840 | 850 | 860 | nm |
| قوة Tx (على مسار) | -ستة5 | - | 4 | dBm |
| حساسية Rx (OMA) | -ستة5 | - | - | dBm |
| استهلاك الطاقة | - | - | 4 | W |
المزايا
- استهلاك طاقة أقل مقارنة بالمنافسةوحدات بصرية
- تحسين سلامة الإشارة مع تكنولوجيا CDR المتكاملة
- مجموعة واسعة من درجات الحرارة التشغيلية مناسبة لمراكز البيانات
- الامتثال الكامل للمعايير الدولية التي تضمن التشغيل التشغيلي
- مصممة لبيئات التبديل عالية الكثافة
الخدمة والدعم
نحن نقدم ضمان لمدة 3 سنوات على جميعوحدة الإرسال البصريالمنتجات. الدعم الفني متاح على مدار الساعة عبر البريد الإلكتروني والهاتف. التكوين المخصص والخصومات على الطلبات الكبيرة متوفرة. الوقت الزمني للطلبات القياسية هو 3-5 أيام عمل.
الأسئلة الشائعة
ما هي المسافة القصوى المقبولة؟
هذاوحدة بصريةيدعم ما يصل إلى 70m على OM3 و 100m على OM4 الألياف متعددة الأوضاع.
هل هو متوافق مع أجهزة التبديل سيسكو / جونيبر / أريستا؟
نعم، تم تصميمه ليكون متوافقاً مع البائعين ويتوافق مع معايير MSA للتوافق الواسع.
ما هو استهلاك الطاقة؟
الحد الأقصى لاستهلاك الطاقة هو 4 واط في حالة التشغيل الكامل.
الاحتياط
- تجنب التعرض للكهرباء الثابتة؛ استخدم حماية ESD أثناء التعامل.
- لا تقطع الاتصال بينما الجهاز يعمل.
- تأكد من أن وصلات الألياف نظيفة لتجنب فقدان الإشارة
- تعمل ضمن نطاقات الحرارة والرطوبة المحددة.
- استخدموا كابلات الألياف المتوافقة فقط MPO-12 APC
مقدمة الشركة

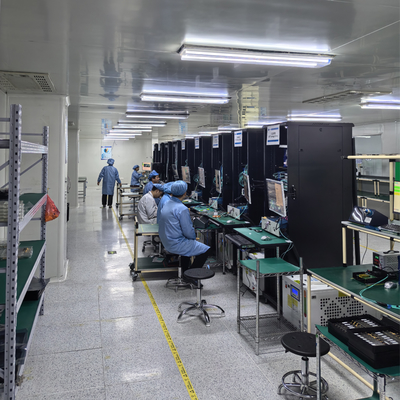

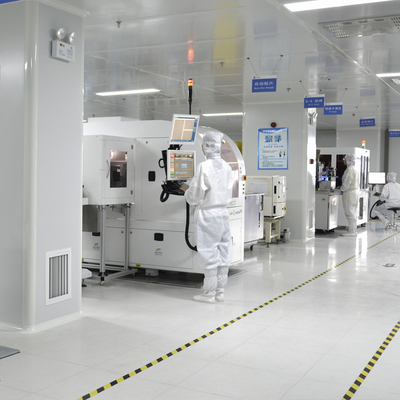

مع أكثر من عقد من الخبرة في الصناعة، شركتنا تدير منشأة تصنيع كبيرة مدعومة بفريق فني قوي.لقد بنينا قاعدة عملاء واسعة وتراكم خبرة كبيرةنحن موزعون مخولين للعلامات التجارية الرائدة بما في ذلك ميلانوكس، روكوس، أروبا، وإكستريم.مجموعة منتجاتنا تشمل مفاتيح الشبكة الجديدةمع مخزون يقدر بأكثر من 10 ملايين دولار، نحن نقدم مجموعة واسعة من المنتجات بكميات كبيرة.نحن نقدم خدمة العملاء 24/7 والدعم الفني لضمان رضا العملاءفريقنا المهني للمبيعات والتقنية قد أنشأ سمعة قوية في السوق العالمية.
