400G OSFP VR4 وحدة ناقل المرور البصري حل الألياف المتعددة الأوضاع عالية السرعة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 400G OSFP 112 VR4 CC-OSFP04VR4-12D |
| وثيقة: | 400G OSFP VR4.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04VR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
منتوج وصف

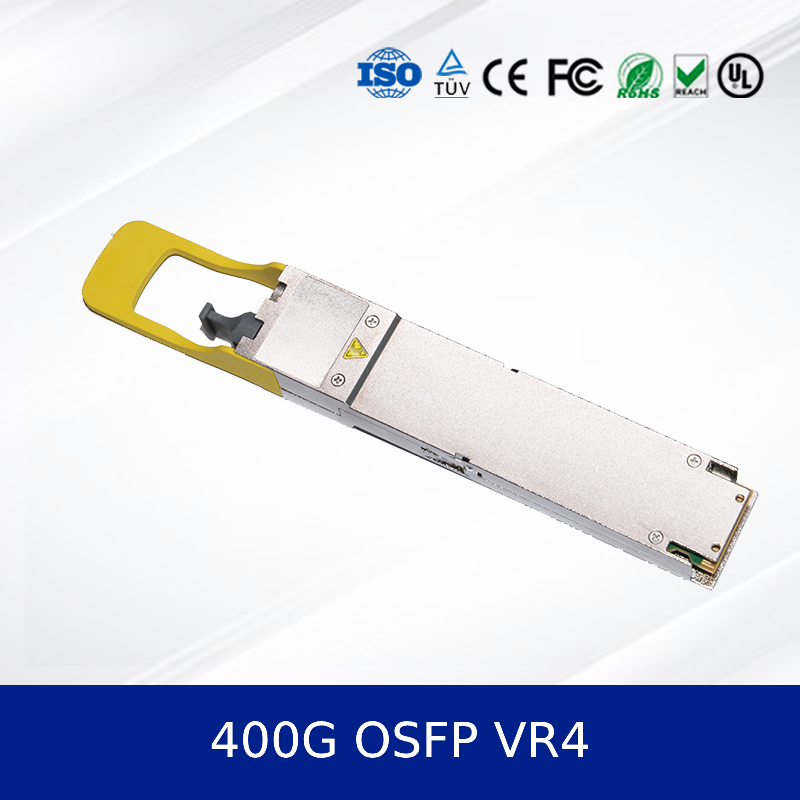

وحدة الإرسال والاستقبال الضوئية OSFP VR4 400G — حل الألياف متعددة الأنماط عالي السرعة
نظرة عامة على المنتج
تستخدم وحدة الإرسال والاستقبال الضوئية OSFP VR4 400G (الموديل: CC-OSFP04VR4-12D) هي وحدة إرسال واستقبال عالية الأداء وقابلة للتبديل السريع مصممة لمراكز البيانات والشبكات عالية السرعة من الجيل التالي. وهي تدعم تطبيقات 400G Ethernet و InfiniBand NDR بمدى يصل إلى 50 مترًا على ألياف OM4 متعددة الأنماط. تتميز هذه الوحدة الضوئية باستهلاك منخفض للطاقة، وتشخيصات رقمية متقدمة، والامتثال لمعايير الصناعة.
الميزات الرئيسية
- عامل شكل OSFP قابل للتبديل السريع
- متوافق مع OSFP MSA و CMIS Rev 5.0+ و IEEE P802.3db/D3.0 و IEEE P802.3ck
- تعديل كهربائي وضوئي رباعي القنوات 100G-PAM4
- الحد الأقصى لاستهلاك الطاقة: 8.5 واط (وضع 400G)، 6.5 واط (وضع 200G)
- موصل MPO-12 APC واحد
- درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
- المراقبة التشخيصية الرقمية عبر واجهة I2C
التقنية
تستخدم وحدة الإرسال والاستقبال الضوئية تقنية تعديل PAM4 بمعدل إشارة يبلغ 53.125 جيجابايت لكل حارة. وهي متوافقة مع مواصفات واجهة الإدارة المشتركة (CMIS) وتدعم ميزات متقدمة مثل وضع الطاقة المنخفضة والمراقبة في الوقت الفعلي.
مبدأ العمل
تقوم الوحدة بتحويل الإشارات الكهربائية إلى إشارات ضوئية باستخدام أربعة ليزرات باعثة للسطح ذات التجويف الرأسي (VCSELs) تعمل عند طول موجي يبلغ 850 نانومتر. يتم تحويل الإشارات الضوئية المستلمة مرة أخرى إلى إشارات كهربائية عبر الثنائيات الضوئية. يضمن تصميم 800g osfp المتوافق تكامل بيانات عاليًا ومعدل خطأ بت منخفضًا (BER).
التطبيقات
- شبكات InfiniBand NDR
- مراكز بيانات 400G Ethernet
- تطبيقات تقسيم 4x100GbE
- الحوسبة عالية الأداء (HPC)
- البنية التحتية السحابية
المواصفات
| المعلمة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| الطول الموجي | 844 | 850 | 863 | نانومتر |
| متوسط طاقة الإطلاق | -4.6 | - | 4.0 | dBm |
| استهلاك الطاقة (400G) | - | - | 8.5 | واط |
| مسافة التشغيل (OM4) | 2 | - | 50 | متر |
المزايا
- استهلاك طاقة أقل مقارنة بـ وحدات الإرسال والاستقبال الضوئية
- المماثلة
- أداء قوي في بيئات درجات الحرارة المرتفعة
- التوافق مع الإصدارات السابقة مع وضع 200G باستخدام مقسمات الألياف
تشخيصات رقمية شاملة للمراقبة في الوقت الفعلي
الخدمة والدعم
نحن نقدم ضمانًا لمدة 3 سنوات، وتسليمًا سريعًا، ودعمًا فنيًا على مدار الساعة طوال أيام الأسبوع. يوفر فريقنا المساعدة في التكامل وخدمات التكوين المخصصة لضمان النشر السلس.
الأسئلة الشائعة
ما هي أقصى مسافة مدعومة؟
ما يصل إلى 30 مترًا على ألياف OM3 و 50 مترًا على ألياف OM4 متعددة الأنماط.
هل هذه الوحدة متوافقة مع وضع 200G؟
نعم، إنها تعمل كوحدة إرسال واستقبال 200G مع مقسم ألياف ثنائي.
ما هو استهلاك الطاقة في وضع الطاقة المنخفضة؟
الحد الأقصى 1.5 واط.
- الاحتياطات
- تأكد من وجود منافذ مضيف OSFP متوافقة
- تجنب ثني كابلات الألياف بما يتجاوز الحد الأدنى لنصف قطر الانحناء
- العمل ضمن نطاقات درجة الحرارة والرطوبة المحددة
اتبع إجراءات الحماية من ESD أثناء المناولة

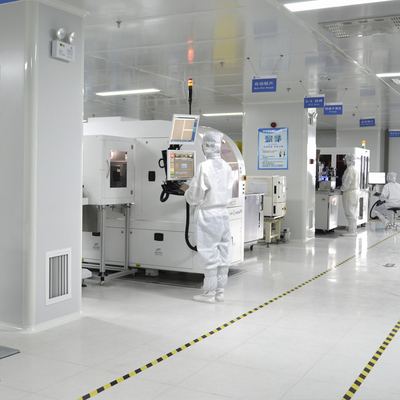

مقدمة عن الشركةتتمتع شركة China Cloud Electro Optics Technology Co., Ltd. بخبرة تزيد عن عقد من الزمان في صناعة أجهزة الشبكات. من خلال منشأة تصنيع كبيرة وفريق فني قوي، نخدم عملاء عالميين بمنتجات عالية الجودة بما في ذلك الوحدات الضوئية
