وحدة الإرسال والاستقبال الضوئية 200G QSFP56 SR4 AOC كابل 3 متر لـ 200G إيثرنت OM4 MMF، طاقة منخفضة، متوافقة مع CMIS
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 200 جم QSFP56 SR4 AOC 3M |
| وثيقة: | 200G QSFP56 SR4 AOC 3m.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50pcs |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| اسم: | وحدة جهاز الإرسال والاستقبال البصري | رقم النموذج: | CC-QRRAOC3-SD |
|---|---|---|---|
| أداء: | 200 جم QSFP56 SR4 AOC 3M | سرعة: | 200 جم |
| مواصفة: | 400*265*100mm | قابل للتوصيل على الساخن: | نعم |
| الجهد توريد: | 3.3 ضد | درجة حرارة حالة التشغيل: | التجاري 0–70 درجة مئوية ؛ 10G يوفر خيار الصناعة -40-85 درجة مئوية. |
| الإدارة / التشخيص: | عالية السرعة: CMIS Rev 5.0+ مع i²c ؛ 10g: SFF-8472 DDM مع I²C. | التطبيقات: | Ethernet Data-Center ، HPC/Infiniband NDR ، Cloud/Backbone & Metro ، Access & Aggregation. |
| الامتثال / البيئة: | CE/FCC/UL/TUV/ROHS | حالة: | جديد |
| إبراز: | وحدة الإرسال والاستقبال الضوئية QSFP56 SR4 AOC,وحدة الإرسال والاستقبال الضوئية المتوافقة مع CMIS,وحدة الإرسال والاستقبال الضوئية بكابل 3 متر,CMIS Compliant Optical Transceiver Module,3m Cable Optical Transceiver Module |
||
منتوج وصف

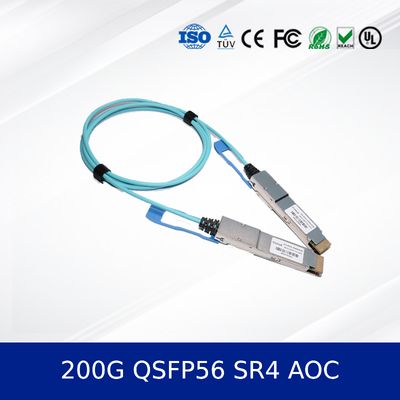

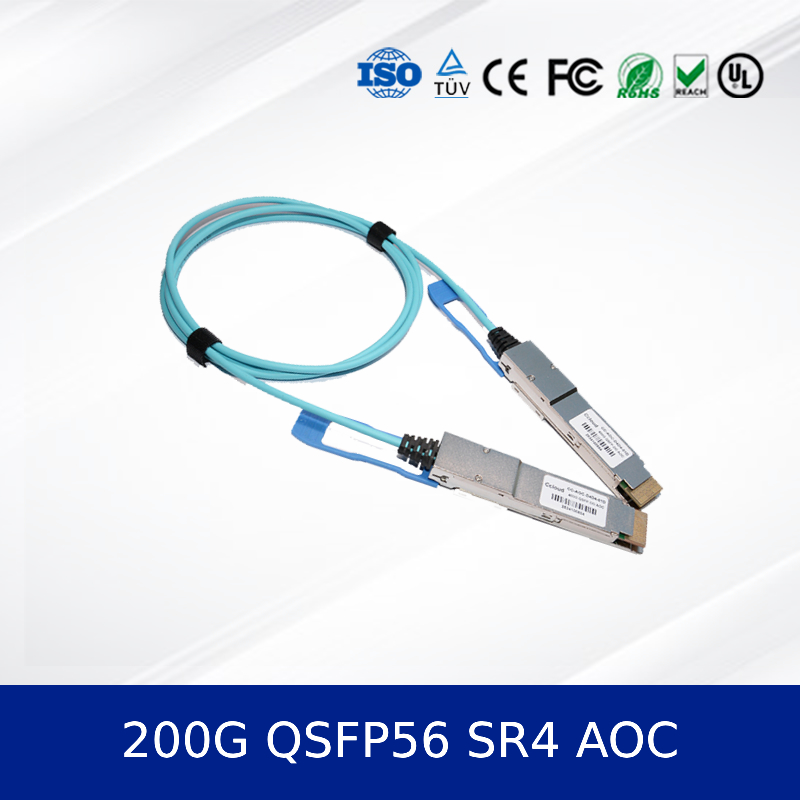

200G QSFP56 SR4 AOC 3m
توفر اتصالاً عالي السرعة وموثوقًا به لمراكز البيانات والحوسبة عالية الأداء (HPC) مع200G QSFP56 SR4 AOC 3m كابل بصري نشط (AOC). هذاوحدة الإرسال والاستقبال الضوئيةتم تصميم هذا الحل لتحقيق الكفاءة والأداء في البيئات الصعبة.
نقاط البيع الرئيسية
- عامل شكل QSFP56 القابل للتوصيل على الساخن لسهولة النشر والصيانة.
- يدعم معدل بيانات 200 جيجابت في الثانية (4x50G PAM4) عبر الألياف متعددة الأوضاع.
- الوصول إلى مسافة تصل إلى 100 متر على OM4 MMF و 70 مترًا على OM3 MMF.
- استهلاك منخفض للطاقة، عادةً أقل من 4 واط لكل منفذ.
- متوافق مع معايير الصناعة بما في ذلك QSFP56 MSA و SFF-8636 و IEEE 802.3cd.
نظرة عامة على المنتج
تم تصميم200G QSFP56 SR4 AOCلروابط اتصالات البيانات عالية السرعة قصيرة المدى. إنه يدمج أربعة قنوات مستقلة مزدوجة الاتجاه، يعمل كل منها بمعدل 26.56 جيجابايت (53.125 جيجابت في الثانية مع ترميز PAM4)، مما يوفر نطاقًا إجماليًا يبلغ 200 جيجابت في الثانية. هذهالوحدة الضوئيةهي حل مثالي لاستبدال كابلات النحاس الأكبر حجمًا، مما يوفر نطاقًا أطول وكثافة عرض نطاق ترددي أعلى وحصانة فائقة للتداخل الكهرومغناطيسي (EMI).
200G QSFP56 SR4 AOC 3m الخصائص
- عامل شكل QSFP56 القابل للتوصيل على الساخن.
- 4 قنوات متوازيةوحدة الإرسال والاستقبال الضوئية.
- جهاز إرسال مصفوفة VCSEL (الليزر المنبعث من السطح ذو التجويف الرأسي) 850 نانومتر وجهاز استقبال مصفوفة كاشف PIN.
- مدمج CDR (استعادة الساعة والبيانات) على كل من قنوات الإرسال والاستقبال.
- استهلاك منخفض للطاقة:< 4 واط نموذجي.
- المراقبة التشخيصية الرقمية (DDM) عبر واجهة I2C.
- متوافق مع RoHS.
تقنية
يستخدم AOC تقنية تعديل PAM4 (تعديل سعة النبضة 4 مستويات)، مما يضاعف بشكل فعال إنتاجية البيانات مقارنة بتعديل NRZ التقليدي دون زيادة متطلبات عرض النطاق الترددي. يتوافق مع QSFP56 MSA و IEEE 802.3cd 200GBASE-SR4 Ethernet القياسي و CMIS (مواصفات واجهة الإدارة المشتركة) الإصدار 4.0. الواجهة الكهربائية هي 200GAUI-4.
مبدأ العمل
يعمل AOC عن طريق تحويل الإشارات الكهربائية إلى إشارات ضوئية للإرسال عبر كابل ألياف متعدد الأوضاع مضمن. يستخدم جانب الإرسال مصفوفة VCSEL (الليزر المنبعث من السطح ذو التجويف الرأسي) لتحويل الإشارات التفاضلية الكهربائية الواردة (TX1P/N إلى TX4P/N) إلى نبضات ضوئية. تنتقل هذه النبضات عبر الألياف. في نهاية جهاز الاستقبال، تكتشف مصفوفة الصمام الثنائي الضوئي PIN النبضات الضوئية وتحولها مرة أخرى إلى إشارات تفاضلية كهربائية (RX1P/N إلى RX4P/N). تضمن دوائر CDR المتكاملة في كلا الطرفين سلامة الإشارة واستعادة التوقيت.
التطبيقات
- وصلات العمود الفقري والأوراق في مركز البيانات.
- مجموعات الحوسبة عالية الأداء (HPC).
- بنية الذكاء الاصطناعي (AI) وتعلم الآلة.
- البنية التحتية للشبكة داخل شبكات منطقة التخزين (SAN).
- توصيل مفاتيح أعلى الرف (ToR) بالخوادم أو المفاتيح الأخرى.
إنه متوافق مع العلامات التجارية الكبرى للمفاتيح والمحولات التي تدعم عامل شكل QSFP56 وبروتوكولات 200G Ethernet أو InfiniBand HDR.
المواصفات ودليل الاختيار
المواصفات الفنية
| المعلمة | القيمة |
|---|---|
| معدل البيانات (الإجمالي) | 212.5 جيجابت في الثانية (4×53.125 جيجابت في الثانية PAM4) |
| أقصى مسافة (OM4 / OM3 MMF) | 100 متر / 70 متر |
| الطول الموجي | 850 نانومتر |
| استهلاك الطاقة | < 4 واط نموذجي |
| جهد الإمداد | 3.3 فولت ±5% |
| درجة حرارة التشغيل للحالة | 0 درجة مئوية إلى +70 درجة مئوية |
| الواجهة (الكهربائية) | 200GAUI-4 |
| الواجهة (البصرية) | موصل MPO-12 |
| التشخيص | المراقبة التشخيصية الرقمية (SFF-8636) |
معلومات الطلب
| رقم القطعة | طول الكابل | نوع الألياف |
|---|---|---|
| CC-QRRAOC3-SD | 3 م | OM3 |
| CC-QRRAOC5-SD | 5 م | OM3 |
| CC-QRRAOC7-SD | 7 م | OM3 |
| CC-QRRAOCX-SD | 10 م | OM3 |
المزايا
- نطاق ترددي ونطاق وصول فائقان:يوفر مسافات أطول (تصل إلى 100 متر) ونطاقًا تردديًا أعلى مقارنةً بـ DACs السلبية، والتي تقتصر عادةً على مسافات أقصر (<5m).
- حصانة EMI:الألياف الضوئية محصنة ضد التداخل الكهرومغناطيسي، مما يضمن نقل بيانات مستقر في البيئات الصاخبة كهربائيًا.
- وزن وحجم أقل:أرق وأخف من كابلات النحاس المكافئة، مما يحسن تدفق الهواء ويسهل إدارة الكابلات في الرفوف عالية الكثافة.
- طاقة أقل:يستهلك طاقة أقل من حلول النحاس النشطة لمسافات تزيد عن بضعة أمتار، مما يساهم في انخفاض نفقات التشغيل (OPEX) ومراكز بيانات أكثر برودة.
- حماية الاستثمار:تصميموحدة الإرسال والاستقبال الضوئية، على غرار المستقبلتقنيات 800g osfp، يضمن التوافق وقابلية التوسع.
الخدمة والدعم
نحن ندعم منتجاتنا من خلال حزمة خدمة شاملة. يتضمن ذلك ضمانًا قياسيًا محدودًا، وأوقات تسليم موثوقة للطلبات الكبيرة، والوصول إلى الاستشارات الفنية قبل البيع. فريق الدعم لدينا متاح للمساعدة في تحديات التكامل وضمان الأداء الأمثل داخل بيئة الشبكة الخاصة بك.
الأسئلة الشائعة (FAQ)
س1: ما الفرق بين AOC و DAC (كابل النحاس المرفق المباشر)؟
ج: تستخدم AOCs الألياف الضوئية، مما يسمح بنطاقات وصول أطول (تصل إلى 100 متر)، والحصانة ضد EMI، وانخفاض الوزن. تعتمد DACs على النحاس، وعادة ما تقتصر على مسافات أقصر (عادةً<5m لـ 200G)، وهي أثقل، ويمكن أن تكون عرضة لـ EMI.
س2: هل هذا AOC متوافق مع منافذ 100G QSFP28؟
ج: تم تصميم الموصل المادي لمنافذ QSFP56. في حين أن التوافق الكهربائي قد يكون ممكنًا في بعض سيناريوهات الخروج (على سبيل المثال، 200G إلى 2x100G)، فإنه يتطلب في المقام الأول منفذ QSFP56 أصليًا لتشغيل 200G. تحقق دائمًا من قوائم توافق المفاتيح/المحولات.
س3: ما هو متوسط استهلاك الطاقة لهذا الكابل؟
ج: يقل متوسط استهلاك الطاقة عن 4 واط، مما يجعله خيارًا موفرًا للطاقة للنشر عالي الكثافة.
س4: هل يمكنني استخدام هذا AOC مع ألياف OM5؟
ج: نعم، هذا AOC متوافق مع ألياف OM5 متعددة الأوضاع ويمكنه تحقيق أقصى مسافة محددة تبلغ 100 متر.
الاحتياطات
- المناولة:تجنب ثني الكابل بما يتجاوز الحد الأدنى لنصف قطر الانحناء (30 مم) لمنع التلف الدائم للألياف الداخلية.
- التوافق:تحقق من التوافق مع طراز المفتاح أو الموجه أو المحول الخاص بك قبل الشراء. في حين أنه متوافق مع المعايير، يمكن أن يختلف التنفيذ.
- البيئة:قم بتشغيل الكابل وتخزينه ضمن نطاقات درجة الحرارة والرطوبة المحددة لضمان الموثوقية وطول العمر.
- التنظيف:حافظ على نظافة الموصلات الضوئية وحمايتها بأغطية الغبار عند عدم الاستخدام. يمكن للموصلات الملوثة أن تقلل بشكل كبير من الأداء.
- التفريغ الكهروستاتيكي (ESD):راقب احتياطات ESD القياسية أثناء المناولة لمنع تلف الأجهزة الإلكترونية الداخلية.
مقدمة عن الشركة

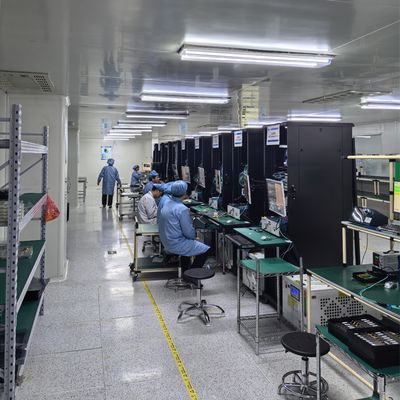

بالاستفادة من أكثر من عقد من الخبرة في الصناعة، تعمل شركتنا من منشأة تصنيع واسعة النطاق مدعومة بفريق هندسي فني قوي. لقد بنينا سمعة طيبة من خلال خدمة مجموعة متنوعة من العملاء العالميين من خلال حلول شبكات عالية الجودة.
