200G QSFP112 SR4 VR2 عابر عالي السرعة لمراكز البيانات كمية كبيرة من السلع الفورية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 200 جم QSFP112 SR4 VR2 |
| وثيقة: | QSFP112 200G SR4 VR2.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50pcs |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| اسم: | وحدة جهاز الإرسال والاستقبال البصري | رقم النموذج: | CC-QSFP02VR2-12C |
|---|---|---|---|
| أداء: | 200 جم QSFP112 SR4 VR2 | سرعة: | 200 جم |
| مواصفة: | 400*265*100mm | قابل للتوصيل على الساخن: | نعم |
| الجهد توريد: | 3.3 ضد | درجة حرارة حالة التشغيل: | التجاري 0–70 درجة مئوية ؛ 10G يوفر خيار الصناعة -40-85 درجة مئوية. |
| الإدارة / التشخيص: | عالية السرعة: CMIS Rev 5.0+ مع i²c ؛ 10g: SFF-8472 DDM مع I²C. | التطبيقات: | Ethernet Data-Center ، HPC/Infiniband NDR ، Cloud/Backbone & Metro ، Access & Aggregation. |
| الامتثال / البيئة: | CE/FCC/UL/TUV/ROHS | حالة: | جديد |
| إبراز: | مراكز البيانات QSFP112 جهاز الاستقبال,جهاز استقبال QSFP112 عالي السرعة,جهاز الاستقبال 200G QSFP112,High-Speed QSFP112 Transceiver,200G QSFP112 Transceiver |
||
منتوج وصف

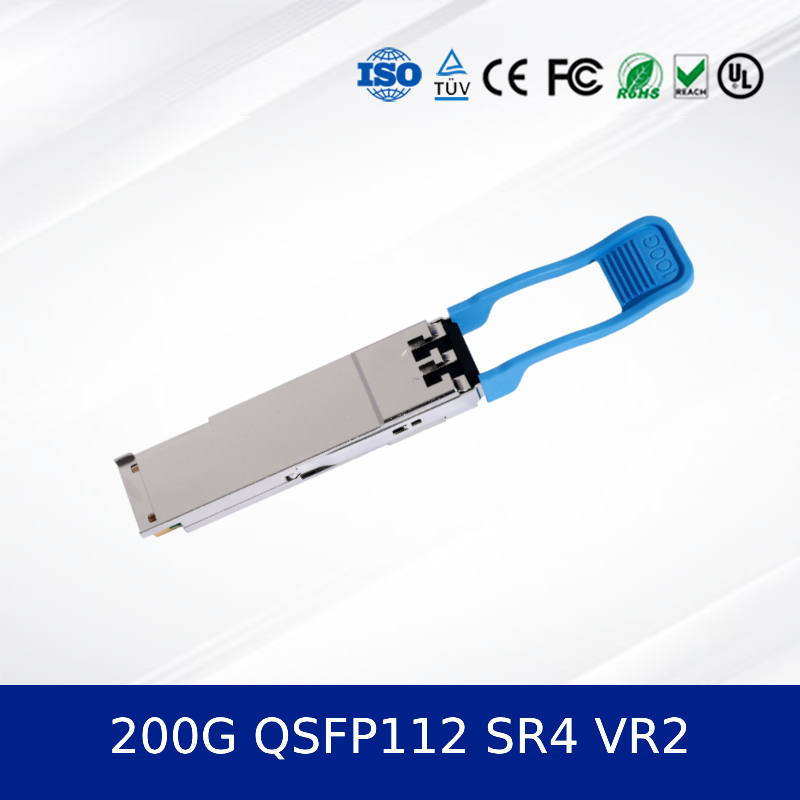

200G QSFP112 SR4 VR2 وحدة جهاز الاستقبال البصري
تجربة عالية الكثافة، منخفضة الطاقة 200G الاتصال لمراكز البيانات الجيل القادم.وحدة الإرسال الضوئييوفر 212.5 جيجابت في الثانية عبر OM4 MMF حتى 50m باستخدام تعديل PAM4 وتكنولوجيا VCSEL ، مما يضمن أداءً موثوقًا مع تشخيص رقمي متقدم.
- السرعة العالية:212معدل البيانات الإجمالي:.5 جيجابايت في الثانية (2x 106.25 جيجابايت في الثانية).
- النطاق:حتى 50 متر على ألياف OM4 متعددة الأوضاع.
- طاقة قليلة:استهلاك طاقة 6 واط
- قابلة للتشغيل بالماء:عامل شكل QSFP112 مع إدارة CMIS 4.0.
- تصميم قوي:غطاء معدني للحماية من الهواجس الكهرومغناطيسية، درجة حرارة تشغيل من 0°C إلى +70°C.
200G QSFP112 SR4 VR2 الخصائص الرئيسية
- عامل الشكل QSFP112 من النوع 1 القابل للتوصيل الساخن.
- جهاز إرسال VCSEL 850nm ومستقبل PIN.
- مرفق حاوية MPO-12 واحد
- الواجهة الكهربائية 200GAUI-2-S C2M.
- دعم مراقبة التشخيص الرقمي (DDM).
- متوافق مع RoHS 6/6.
200G QSFP112 SR4 VR2 التكنولوجيا الأساسية والمعايير
هذاوحدة بصريةتتوافق مع معايير IEEE 802.3db و IEEE 802.3ck لتطبيقات 200GBASE-VR2. تستخدم تعديل PAM4 عند 53.125 GBd لكل مسار وتدعم CMIS 4.0 للإدارة المتقدمة.يضمن التصميم التوافق مع مواصفات QSFP112 MSA.
200G QSFP112 SR4 VR2 مبدأ العمل
يقوم جهاز الاستقبال بتحويل الإشارات الكهربائية إلى إشارات بصرية باستخدام الليزر VCSEL بسعة 850nm. ينقل كل من الممرين المستقلين ضوءًا معدلًا بنظام PAM4 عبر الألياف متعددة الأوضاع.الجانب المستقبل يستخدم ثنائي ضوئي PIN لتحويل الإشارات البصرية الواردة إلى بيانات كهربائية، تمكين الاتصالات ثنائية الاتجاه 200G.
200G QSFP112 SR4 VR2 التطبيقات النموذجية
مثالية للاتصالات المتبادلة قصيرة المدى في مراكز البيانات، الحوسبة عالية الأداء (HPC) ، وبيئات الشبكات المؤسسية. يتم نشرها عادة في:
- اتصالات التبديل في أعلى الرف (ToR).
- مركز البيانات العمارة العمود الفقري.
- جمع الخادم وتخزين الشبكة
- مجموعة الذكاء الاصطناعي والبنية التحتية السحابية.
المواصفات ودليل الاختيار
| المعلم | القيمة |
|---|---|
| عامل الشكل | QSFP112 |
| معدل البيانات | 212.5 جيجابايت في الثانية (2x 106.25 جيجابايت في الثانية) |
| طول الموجة | 850 nm |
| (ماكس ريش) | 50 متر (OM4 MMF) |
| استهلاك الطاقة | ≤ 6 واط |
| درجة حرارة العمل | 0°C إلى +70°C |
| واجهة | MPO-12 |
المزايا التنافسية
بالمقارنة مع الأجيال السابقة مثل QSFP28، هذاوحدة الإرسال الضوئييقدم كثافة أعلى وأقل طاقة لكل بت. ويوفر مسار هجرة فعال من حيث التكلفة إلى 200G دون الحاجة إلى تغييرات في البنية التحتية.800 غرام في اليومتستهدف البدائل عادةً مدىً أطول ولكن بمقدار طاقة وتكلفة أعلى ، مما يجعل هذه الوحدة VR2 مثالية للتنفيذات القصيرة المدى ذات الكثافة العالية ذات الوعي المالي:
الخدمة والدعم
نحن نقدم ضمان لمدة 3 سنوات على جميعوحدة بصريةالمنتجات. وقت التوصيل القياسي هو 2-4 أسابيع، مع خيارات سريعة المتاحة. فريقنا الفني يقدم 24/7 الاستشارات قبل المبيعات ودعم ما بعد المبيعات،بما في ذلك دعم تكامل النظام وتحديثات البرمجيات الثابتة.
الأسئلة الشائعة
س: ما هي المسافة القصوى التي يمكن أن يدعمها هذا جهاز الإرسال؟
الجواب: يدعم حتى 50 متر على ألياف OM4 متعددة الوسائط.
س: هل هذه الوحدة متوافقة مع منافذ QSFP56؟
ج: نعم، فإن عامل الشكل QSFP112 متوافق إلى الوراء مع موانئ المضيف QSFP56، مما يضمن تحديثات شبكة سلسة:
س: ما هو استهلاك الطاقة النموذجي؟
ج: الحد الأقصى لاستهلاك الطاقة هو 6 واط في حالة التشغيل الكامل، مع وضع طاقة منخفضة أقل من 1.5 واط.
س: هل يدعم مراقبة التشخيص الرقمي؟
ج: نعم، فإنه يوفر مراقبة في الوقت الحقيقي من درجة الحرارة، والجهد، TX التحيز التيار، TX الطاقة الخارجي، وطاقة الدخول RX.
س: ما نوع كابل الألياف المطلوب؟
الجواب: يتطلب كابل MPO-12 إلى MPO-12 للاتصال بالألياف متعددة الأوضاع.
الاحتياطات المهمة
- ضمان توافق نظام المضيف مع عامل الشكل QSFP112 وإدارة CMIS 4.0.
- تعمل فقط ضمن نطاق درجة الحرارة المحدد في الحالة (0°C إلى +70°C).
- استخدم الاحتياطات المناسبة لـ ESD أثناء التعامل والتركيب.
- يجب تجنب تجاوز أقصى قدر من قوة المدخلات البصرية 5 ديسيبيلم لكل مسار لمنع تلف المستقبل.
- تأكد من وجود واجهات صافية لمكونات MPO للحفاظ على سلامة الإشارة وتقليل الخسارة.
مقدمة الشركة

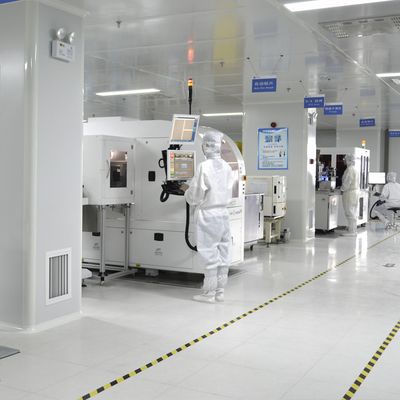

شركة الصين السحابية لتكنولوجيا البصريات الكهربائية ، Ltd. تجلب أكثر من عقد من الخبرة في صناعة أجهزة الشبكات.نحن ندير منشأة تصنيع واسعة النطاق مدعومة بفريق تقني قوي للبحث والتطويرمجموعة منتجاتنا تتضمن مفاتيح أصلية جديدة تماماً ومحولات الشبكة ونقاط الوصول اللاسلكية و أجهزة التحكم والكابلات من العلامات التجارية الرائدةنحن نحافظ على مخزون واسع مع أكثر من 10 ملايين وحدة متاحة، مما يتيح توفير كميات موثوقة وأسعار تنافسية. التزامنا يمتد إلى ما وراء التسليم، مع استشارة العملاء 24/7 والدعم الفني المقدمة من قبل فريقنا العالمي المهنية.
